Zonnepanelen op monument (Gouda) draagkracht dak

[Luiaard]

Ik wil zonnepanelen op ons gemeentelijk monument te Gouda in de binnenstad. Omdat het een monument is zijn er wat extra eisen. Door versoepelingen kan in sommige gevallen worden volstaan met een melding. Dit is mogelijk wanneer de zonnepanelen niet zichtbaar zijn vanaf openbaar toegankelijk gebied en wordt voldaan aan de vergunningsvrije regels uit artikel 2.29, onder d, van het Besluit bouwwerken leefomgeving (Bbl) en aan de voorwaarden uit de Regeling Erfgoed en Duurzaamheid.

 Wij bevinden ons in zone B en de dakvlakken zijn niet zichtbaar vanaf de straat. Dan is er alsnog een waslijst aan eisen voor een goed legplan.
Een goed legplan uit het zicht in zone A en B voldoet aan de volgende criteria:

• Zonnepanelen steken niet voorbij de nok, de dakvoet of de dakranden;
• Zonnepanelen liggen op de dakpannen;
• De hellingshoek van de zonnepanelen is gelijk aan die van het schuine dak;
• Zonnepanelen komen niet in plaats van of over bijzondere historische dakbedekkingen. (Onder bijzondere historische dakbedekking vallen onder andere: koperen dakbedekking, zinken roevendak en historisch leiendaken). Indien over de monumentale waarden van de betrokken onderdelen twijfel bestaat, adviseert de AOK.
• Zonnepanelen worden gerangschikt op een horizontale lijn en bij voorkeur in een aaneengesloten patroon;
• Een vertand patroon is niet toegestaan, uitvulling met maatwerkzonnepanelen tot een aaneengesloten patroon wel;
• De zonnepanelen passen in kleur bij bestaande dakbedekking en/of zijn volledig zwart;
• Alle zonepanelen op/bij een pand hebben dezelfde kleur;
• De afstand tot de nok verticaal gemeten is minimaal 2 dakpannen of 50 cm;
• De afstand tot de goot of dakvoet verticaal gemeten is minimaal 2 pannen of 50 cm;
• De afstand tot zijkant achterdakvlak (midden bouwmuur of eindgevel) en hoek- en kilkepers is minimaal 2 pannen;
• De afstand tot zijkant achterdakvlak (midden bouwmuur of eindgevel) en hoek- en kilkepers is minimaal 2 pannen;
• Als het gehele dakvlak benut wordt, is de afstand rondom minimaal 2 pannen of 50 cm

Het legplan dat ik nu heb bedacht wijkt hier vanaf en dan vooral op het punt afstand tot de nok en vooral op het tweede dakvlak, hier zit ik dichterbij ca. 25cm omdat ik anders veel minder panelen kwijt kan dan ik zou willen. Ik werk al met speciale kleinere panelen (Solar Fabrik installer series) om goed uit te komen op dit dak omdat er ook behoorlijk wat velux dakramen zijn waar ik rekening mee moet houden (zie post hieronder voor legplan). Omdat ik niet aan die afstandseis voldoe, denk dat ik niet aan de meldingsplicht voldoe en maar direct een normale omgevingsvergunning aan moet vragen.

Daarnaast zijn er nog meer eisen waarbij er eentje is die belangrijk is en waar ik me afvraag hoe ik deze het beste aan kan vliegen:
De constructie van het bestaande dak moet aantoonbaar de verhoogde belasting door gewicht en/of wind als gevolg van de zonnepanelen kunnen dragen.

Zijn er online constructeurs te vinden die dit op basis van de bestaande tekeningen kunnen doen tegen een schappelijke vergoeding? Ik heb tekeningen van het dak en de constructie vanuit de renovatie door de vorige bewoner.

Ik heb met K2 Base een legplan gemaakt voor de beide dakvlakken en heb hieruit ook een rapport met de belasting die de panelen plus bevestingsmaterialen toevoegen aan het dak. Ik heb zelf vrij uitgebreide ervaring met leggen van panelen op meerdere daken van vrienden, familie en mijzelf, alleen nooit eerder met het vergunningsbijltje gehakt.

[Luiaard]

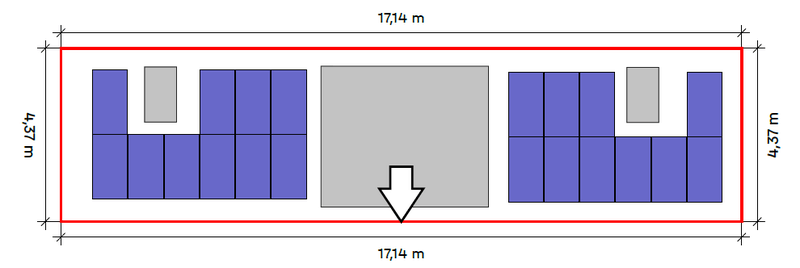

Dakvlak 1 ZW

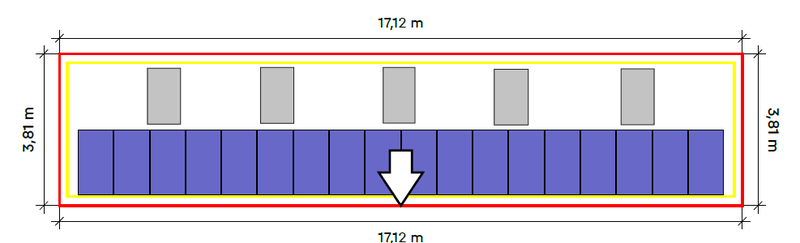

Dakvlak 2 NO
Pijl naar boven is nok dak. Het is een mansardedak, en dit is het bovenste deel. Onderste deel is te steil en heeft teveel schaduw om iets mee te doen.
