Van uitgeleefd hok tot multifunctionele ruimte.

[CB-Interactive]

Van uitgeleefd hok tot multifunctionele ruimte.

Wat vooraf ging en de aanleiding voor de renovatie.
Vorig jaar werd ik getroffen door een ernstig ongeval waarbij een heftruck over mijn linkervoet heen was gereden en ik hierdoor uiteindelijk 2 tenen ben verloren en een 3e teen die er los aan zit. Hier wil ik verders niemand mee lastigvallen verders, behalve dat ik na het ontslag uit het ziekenhuis meer dan een half jaar in een uitgeleefd hok had doorgebracht. Ondanks de aanwezigheid van allerlei elektronica en computermeuk werd ik langzaamaan gek en down van de uitgeleefde leefomgeving, zeker gezien ik met roken ben gestopt.
Dus had ik me voorgenomen dat zodra het medisch gezien enigszins verantwoord was dat ik de boel eens grondig onder handen zou nemen, zo gezegd zo gedaan....

De oude situatie en wat er aangepakt moest worden.

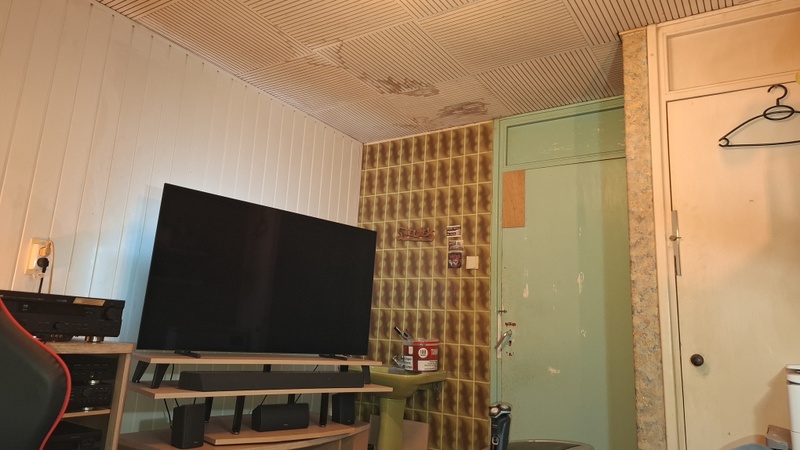

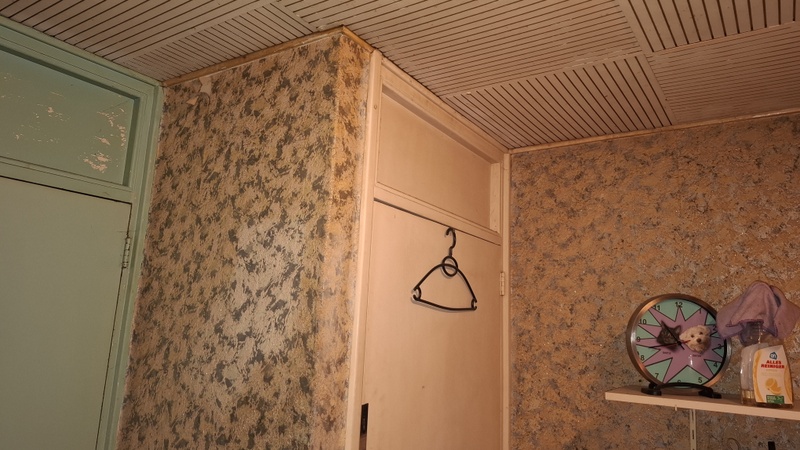

De foto spreekt boekdelen, na 34 jaar toe aan een opknapbeurtje. De deur moest worden aangepakt, de groene jaren 70 tegels en wasbak konden echt niet meer, het plafond had nog een oude waterschade(bron is al lang verholpen door het dak geheel te laten vernieuwen en gelijk zonnepanelen erop). En met de schrootjeswand en het behang ben je weer helemaal terug in de jaren 90.

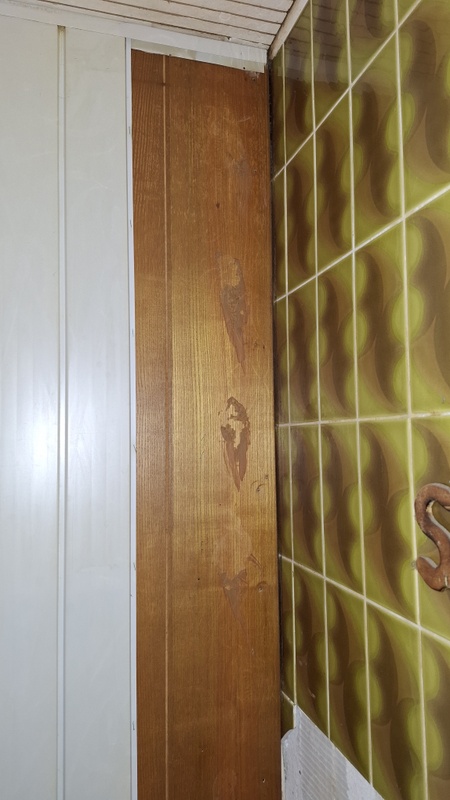

De grootste zorg was de elektra, want achter de verrookte witgele schrootjes zat nog een houten schroten wand.

Maar van wat ik daar onder aantrof qua elektra schrok ik me een rotberoerte, dit zat werkelijk levensgevaarlijk aangesloten. Het is dat ik het veel te laat pas ontdekte, anders had ik de vorige bewoners zeker aansprakelijk kunnen stellen wegens ernstige gebreken!!!

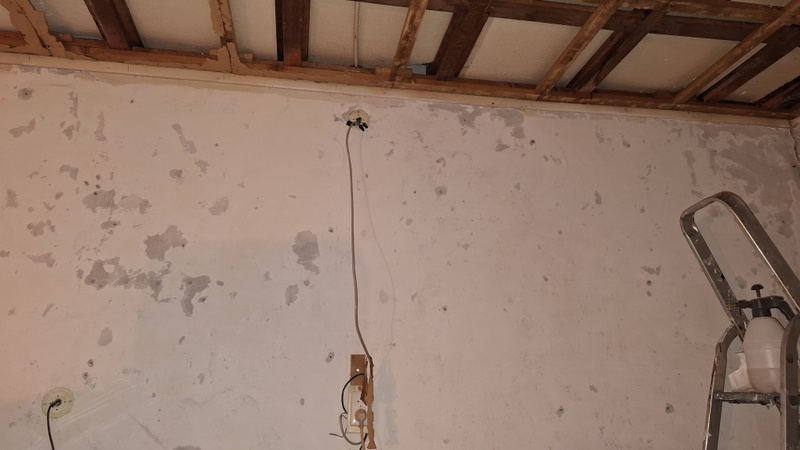

Een een of andere beunhaas had slappe bedrading gebruikt om het stopcontact vanaf het hoofdpunt aan te sluiten en als je gezien zou hebben hoe vreemd de plafondlamp was bedraad zouden de tranen in je ogen schieten. Levensgevaarlijk prutswerk!!!

In de witte muur loopt de originele leiding die vanaf het bovenste koppeldoos eerst naar links gaat thv de koppeldoos linksonder omlaag om in deze koppeldoos uit te komen. De nuldraad werd vanaf de bovenste koppeldoos afgehaald en de fasedraad werd vanaf de koppeldoos linksonder afgetapt.

De vernieuwingen
Nadat de keuze op echte steenstrips was gevallen omdat al die 3d PU panelen zo tegenvielen moest eerst de elektra aangepakt worden. Een monsterklus met een poormans truuk.
Werkelijk alle bedrading had ik er uitgesloopt en vervangen door compleet nieuw en ook heb ik een nieuwe aardedraad toegevoegd vanuit de meterkast, tevens ook een draad naar de kast getrokken, daar komen nog de led controllers van de ledstrips en een printer in te staan(ik weet wat ik doet, situatie had ik nog laten nachecken na afloop door een bevriende elektricien, alles was in een keer goed, ik kreeg een groot compliment!!!).

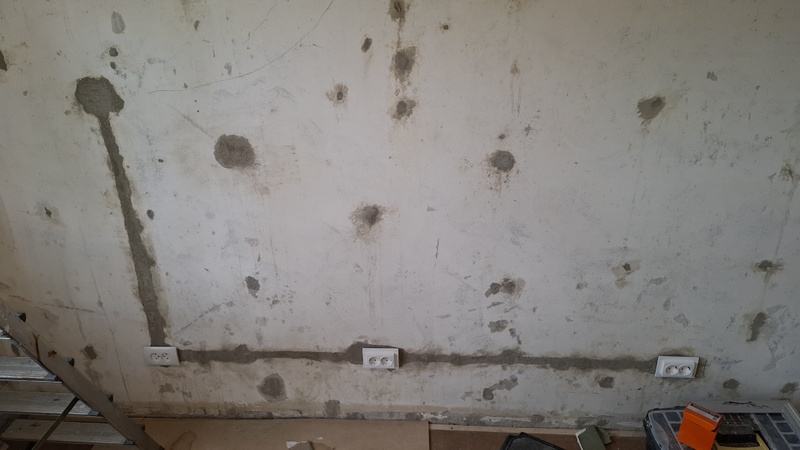

Het moeilijkst was het infresen van de nieuwe leiding, ik had totaal geen ervaring met een sleuvenfrees en ondanks mijn fysieke beperking was het toch gelukt.
De originele leiding tussen de bovenste koppeldoos en de koppeldoos linksonder is hergebruikt. Omdat nu de bedrading in een keer doorloopt vanaf het hoofdpunt(onder de plafondlamp) naar de stopcontacten heeft de bovenste koppeldoos geen functie meer, een simpel Attema afdekkapje was voldoende, de bus lag precies op de juiste diepte. De bus linksonder had ik wel vervangen, de nieuwe ligt iets dieper en sluit daarmee perfect aan op het nieuw aangelegde stuk.
Stiekem aan de ene kant best wel jammer dat je er nu niks meer van ziet, de nieuwe leiding zit kaarsrecht waterpas ingefreesd, anderzijds wil ik ook niet meer terug naar die kale meuk:

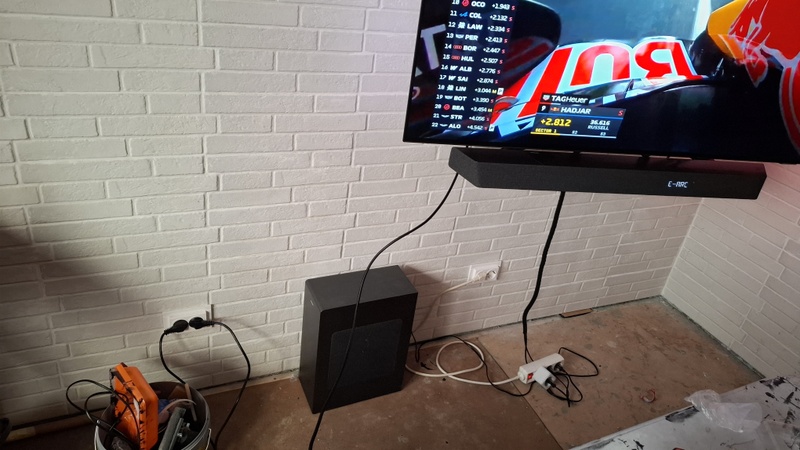

Van de week mijn kijkplaat en soundbar ook maar opgehangen aan de muur. Zoals je ziet zitten de stopcontacten op hun plek en werken nu absoluut een heel stuk veiliger.

Nog voor dat ik de steenstrips aanbracht had ik ook het plafond nog ff vernieuwd, de bestaande raggels heb ik hergebruikt. Daar eerst gipsplaten op en daarop de plafondplaten. Plafond zit goed stevig gemonteerd, dat komt echt niet los.
Maar de deur en de kast waren het grootste hoofdpijndossier. Want hoe laat je een oude oubollige deur met zo'n oubollig raampje erboven en met die oubollige sierlijsten nou mooi passen bij zowel de steenstrips als de Akupanelen aan de andere muur. In eerste instantie dacht ik aan een zwarte deur met een zwarte traanplaat erboven en de deurpost moderniseren. Toen kwam ik op het idee om de Akupanelen helemaal door te trekken en de deur er bijna onzichtbaar in te verwerken, strakker bestaat bijna niet.

A.I. vs Mens, zoek de verschillen.
Nu kan ik niet zo mooi tekenen en heb de hulp van Google Gemini ingeschakeld om een artist impress te tekenen zodat ik kan zien hoe het staat:

Dus eerst de deur vervangen door een nieuwe deur, de oude piepende scharnieren ook gelijk vervangen, oude scharniergaten gedicht(deuvels met houtlijk) en de nieuwe gemonteerd. De deur had ik eerst in balans en dus zwevend gemonteerd voordat ik met de metamorfose verder ging. Let wel, ook hier had ik geen ervaring mee en wou toch de scharnieren uit het zicht hebben. Nou, vraag mij niet hoe, maar ook dit is mij gelukt, zelfs het inhangen lukte mij alleen met slechts 1,5 voet.

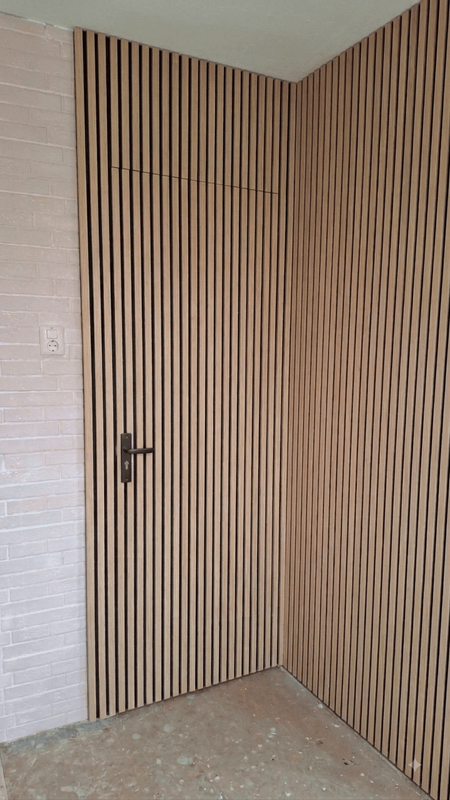

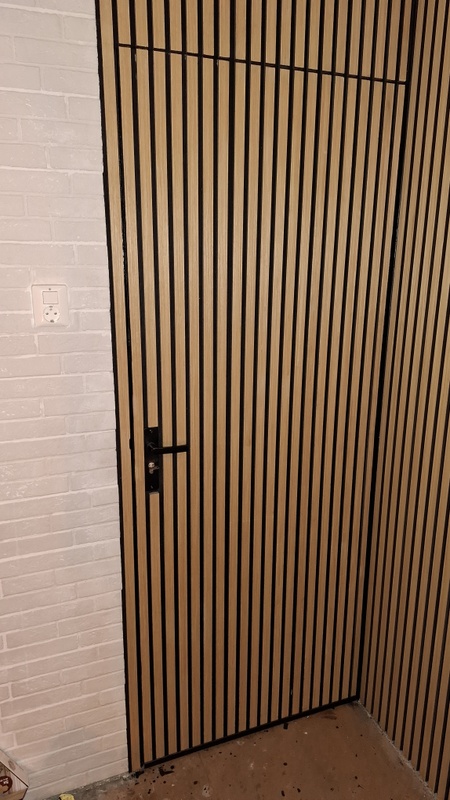

Ik zou zeggen, zoek de verschillen, dit is dus geen A.I maar gebouwd met 1 grijsweke massa, 2 linkerhanden en 1,5 voet:

En ook na het opnieuw inhangen gaat de deur makkelijk zonder aan te lopen open en dicht en hangt volledig waterpas en perfect zwevend.

De kast hetzelfde riedeltje. De oude situatie:

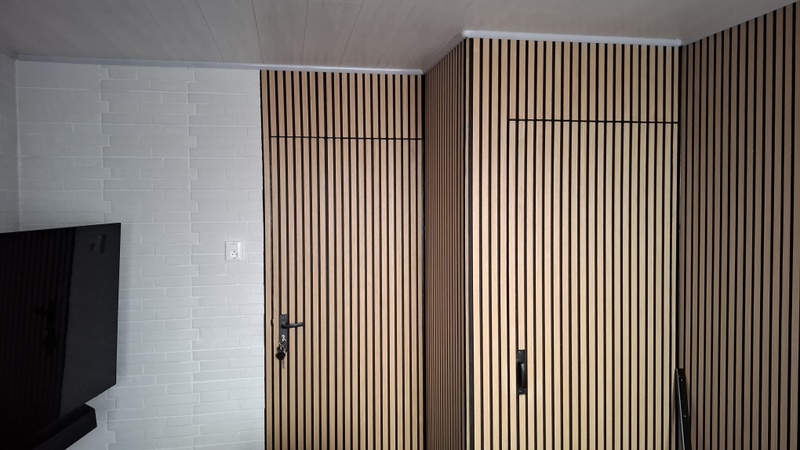

Nieuwe situatie en ook dit is dus echt:

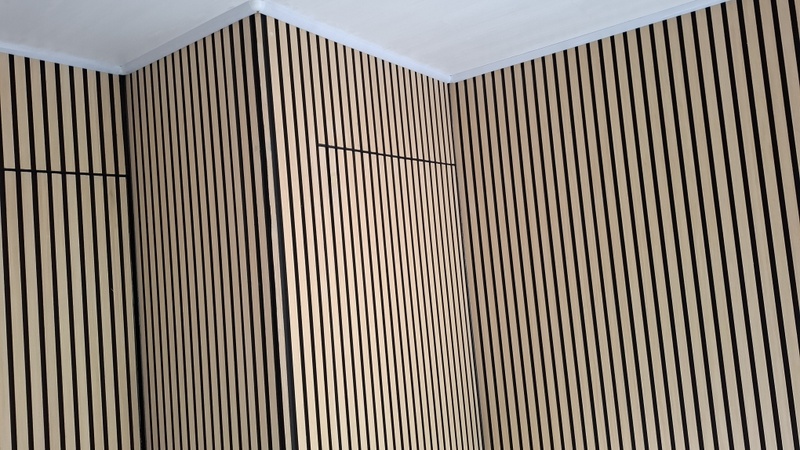

Vanuit een andere hoek:
Hihi, ik ziet nu net pas dat ik de deurklink van de kast nog een kwartslag moet draaien , blijft mensenwerk natuurlijk.

Slotwoordje
Ik ben een heel eind gekomen, maar ik ben nog niet klaar. Er moet nog een vloertje in en de raamzijde moet nog onder handen genomen worden evenals het in elkaar schroeven van het meubilair zoals mijn nieuwe bed.
Voordat ik aan dit project begon had ik helemaal geen ervaring met diverse klustechnieken, hoewel ik wel technisch ben opgeleid. Ik heb immers LTS Mechanische Techniek en ben verder opgeleid tot pijpfitter en flensfitter, verder weet ik veel van elektronica en elektra.
Toch en dat zeg ik bescheiden vind ik het toch wel best knap wat ik tot nu toe heb neergezet, zeker als je ziet waar ik vorig jaar stond of beter gezegd hoe ik er nog bij lag in die oude uitgeleefde kot vorig jaar.
Ik ben wel benieuwd naar jullie reacties tot nu toe...

[CB-Interactive]

Steenstrips worden ook gereinigd nog.

[naftebakje]

Heel netjes gedaan. Vaak betaal je de eerste keer wat leergeld (en omdat je het zelf doet kijk je veel strenger), maar dat lijkt hier in een keer goed gegaan.

[Reinier]

Leuk. Geen randaarde links? En die wcd's zou ik zelf nooit zo willen hebben (90 graden gedraaid)

[stin00]

Netjes gedaan. Zou bij mij geen optie zijn, die lattenwanden doen pijn aan m'n ogen.. ik trek dat patroon kennelijk niet

[CB-Interactive]

Reinier schreef op donderdag 24 september 2026 @ 19:26:
Leuk. Geen randaarde links? En die wcd's zou ik zelf nooit zo willen hebben (90 graden gedraaid)

Die linkse stopcontact is bedoeld voor een lampje, opladertje etc. is een extratje. Zo aangelegd dat mocht het nodig zijn ik het stopcontact nog kan upgraden
Die 90 graden is hier wenselijk

stin00 schreef op donderdag 24 september 2026 @ 19:32:
Netjes gedaan. Zou bij mij geen optie zijn, die lattenwanden doen pijn aan m'n ogen.. ik trek dat patroon kennelijk niet

Er komt nog een opbergplank bij en worden er nog wat kleinere decoraties opgehangen, dat doorbreekt het patroon.

naftebakje schreef op donderdag 24 september 2026 @ 19:18:
Heel netjes gedaan. Vaak betaal je de eerste keer wat leergeld (en omdat je het zelf doet kijk je veel strenger), maar dat lijkt hier in een keer goed gegaan.

Klopt helemaal. Sterker nog: vreemd genoeg is alles in een keer goed gegaan, zeker gezien de hoge moeilijkheidsgraad en mijn lichamelijke beperking.
Erger nog, qua benodigde bouwmaterialen kwam ik niks te kort, maar hield maar weinig over. Een paar steenstrips. een paar plafondpanelen en 1 (pluk) akupaneel over.

Een stuk vilt van dat ene overgebleven akupaneel heb ik gebruikt tussen de tv beugel en de muur. Echte ceramische steenstrips zijn kneiterhard, maar ook bros en als je direct die zware tv beugel met dat metaal op de muur zou schroeven is de kans op gebarsten tegels erg groot door de puntbelasting. Een stuk stevig vilt eronder voorkomt deze miserere. Het vilt van de Akupanelen is 8mm dik en is erg stevig, perfect geschikt. Er zijn ook grotere pluggen en bouten gebruikt voor deze beugel, meer ook omdat een Oled tv een stuk zwaarder weegt en er ook een soundbar die ook niet de lichtste is moet dragen. Allemaal details die niet over het hoofd zijn gezien.
Enne, tikte ik zo die oude groene tegels met een hamer en beitel heel eenvoudig los, om de nieuwe steenstrips te verwijderen heb je een flinke boorhamer nodig, die vallen er niet meer vanaf Ik moet ze alleen nog goed reinigen.

De meeste kosten zitten in het gereedschap, zeker meer dan 2000 euro aan gereedschap aangeschaft in de loop der maanden. Niet alleen het grote elektrische spul, vooral ook het kleinere gereedschap en het bouwmateriaal: schroeven, lijm, verf, elektraspul enzo waardoor de kosten snel oplopen. Bedoel, een professionele timmerman heeft een bus vol gereedschap en doet daar talloze klussen mee. Ik had nog helemaal niks en dat maakte het wel een dure aangelegenheid.

[No Hands]

CB-Interactive schreef op donderdag 24 september 2026 @ 20:48:
[...]

Die linkse stopcontact is bedoeld voor een lampje, opladertje etc. is een extratje. Zo aangelegd dat mocht het nodig zijn ik het stopcontact nog kan upgraden
Die 90 graden is hier wenselijk

Maar je had geen 30cm van dat geel groene kabel meer om het gelijk zo uit te voeren? Want in je startpost heb j het over hoe slechte de elektra aangelegd is en vervolgens bij het resultaat heb je zelf ook maar wat overgeslagen?

[CB-Interactive]

No Hands schreef op donderdag 24 september 2026 @ 21:14:
[...]

Maar je had geen 30cm van dat geel groene kabel meer om het gelijk zo uit te voeren? Want in je startpost heb j het over hoe slechte de elektra aangelegd is en vervolgens bij het resultaat heb je zelf ook maar wat overgeslagen?

Om heel eerlijk te zijn had ik een stopcontact te kort, deze had ik nog liggen.
Gezien ik deze toch alleen voor een lampje gebruik, althans het beoogd gebruik, heb ik voor langdurig voorlopig deze erop gezet. De aarddraad zit er wel, is erop voorbereid en is het alleen kwestie van het wisselen van het stopcontact mocht ik daadwerkelijk randaarde nodig hebben, een fix van 5 minuten.
Met langdurig voorlopig bedoel ik dat zodra als ik er aan denk en ik loop toevallig ook in de bouwmarkt dat ik er ook een meeneem. Voorlopig kom ik echter niet bij de bouwmarkt..
Als alles af is maak ik nog een lijstje met de laatste af te werken details en dan schrijf ik dat punt zeker ook op en wordt het alsnog aangepakt indien noodzaak, de totale renovatie is ook nog niet af. Dus direct haast heeft het echter niet en direct gevaar is er ook niet zolang je op dit stopcontact geen randaarde vereisende apparaten aansluit.
Bedenk ook dat veruit de meeste 'slaapkamers' op de eerste verdieping van veel rijtjeshuizen überhaupt geen randaarde hebben, meestal 1 of 2 dubbele stopcontacten en that's it, terwijl ik hier totaal 11 randaarde stopcontacten heb, een ware luxe. In de kast zitten namelijk ook 2 dubbele stopcontacten met randaarde. Ja, ik zou een thuisservertje veilig in de kast kunnen plaatsen, aan de stroomvoorziening zal het niet liggen, al is de stroomvoorziening primair bedoeld voor de ledstrip verlichting en voor de HP Officejet Pro 9730e. Een knots van een topprinter die je wel het liefst uit het oog wilt hebben, dus gewoon in de kast met dat lompe kantoorkamerolifantje . Dus ik kom niks te kort qua stopcontacten, maar ik ben het weer wel je jou eens dat het mooier staat als alle drie de stopcontacten gelijk aan elkaar zijn
Geinig detail is dat ik slechts een paar apparaten in gebruik heb die randaarde vereisen zoals 2 pc's en een mobiele airco. Maar mijn hifi apparatuur, soundbar etc. hebben allemaal geen randaarde nodig, zelfs mijn oled televisie werkt met een gewone Eurostekker type C.

Op dit bewuste schoonheidsfoutje na hebben alle andere stopcontacten randaarde.
Nodig? Tja, de meeste mensen hebben boven hun pc op aan een ongeaard stopcontact hangen en dat gaat meestal gewoon probleemloos, maar of het noodzaak is laat ik in het midden, Ik heb ook jaren probleemloos zonder gedaan(niet wetende dat de stroomvoorziening levensgevaarlijk slecht was aangesloten achter de houten schroten). Ik heb wel zoiets dat als je toch de bedrading in zijn geheel vervangt dat je het beter ook gelijk upgrade door er randaarde aan toe te voegen waarmee de ruimte meer toekomst proof is geworden.
Nieuw is ook de (juiste) manier waarop de muurschakelaar is bedraad: Voorheen liepen er 2 zwarte draden naar de schakelaar, nu een fase(bruin), schakel(zwart), nul(blauw) en aardedraad(groen-geel) en dit maakt het dus mogelijk om een schakelaar met stopcontact te monteren, ideaal voor de stofzuiger. Maar bovenal ben ik van het wisselstroom schakelaar probleem af, soms wisselde de polariteit van de lichtschakelaar en werd de uit positie aan en aan positie uit. Sinds de vernieuwde bedrading niet meer voorgekomen dit vage probleem.
Schakelaar staat altijd aan, plafondlamp werkt dmv wifi en is geautomatiseerd, bedien ik met mijn telefoon.
