Intergas HRE aansluiten extra vorstthermostaat

Pagina: 1

Acties:

197 views
Reageer

Vraag

donderdag 3 september 2026 19:54

Acties:

Francois43160

Topicstarter

Mijn vraag:
mijn huisthermostaat (een ronde digitale Honeywell) (werkt al jaren goed) voor intergas HRE 30/36 is aangesloten op blokje X4, 6 en 7. ik heb nu een vorstsensor op een verre retour leiding als input voor TSM125. De twee output draden van de TSM125 moeten ook ergens op X4 worden aangesloten. Maar waar?

Relevante software en hardware die ik gebruik
...

Wat ik al gevonden of geprobeerd heb:

de AI geeft onduidelijke aanwijzigingen.

Beste antwoord (via Francois43160 op 04-09-2026 22:15)

donderdag 3 september 2026 21:21

LordSinclair

Afbeeldingslocatie: https://tweakers.net/i/7gLPeDgNIEDG-R_gwh3l5zFl2ko=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/ApT0d3WUA7OOpnj36jDggqeG.png?f=user_large

Ik mis bij jou het draadje van T2 naar 6

[ Voor 22% gewijzigd door LordSinclair op 03-09-2026 21:23 ]

There's no need to kneel, I'm a very democratic sort of lord.

Alle reacties

donderdag 3 september 2026 20:07

Acties:

LordSinclair

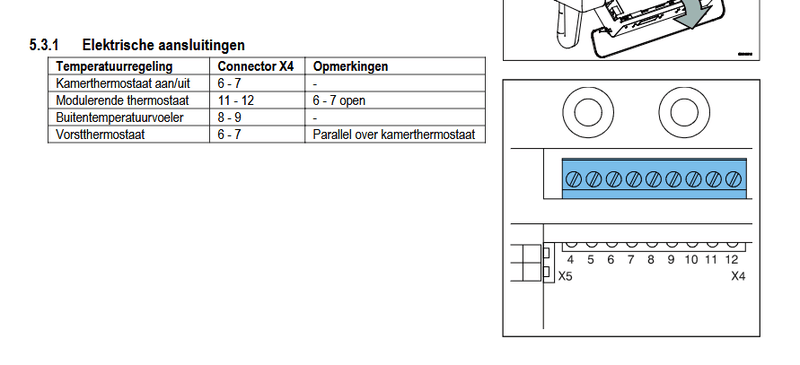

Installatiehandleiding lijkt mij een mooi begin:

Afbeeldingslocatie: https://tweakers.net/i/it6mVCm5L9BxBZWfs8RR1qKGYbw=/800x/filters:strip_exif()/f/image/8gpz2aCenNBxUKYRnwa7EFm3.png?f=fotoalbum_large

https://www.geaskb.nl/wp-...-Kompakt-HRE-88557803.pdf

There's no need to kneel, I'm a very democratic sort of lord.

donderdag 3 september 2026 20:59

Acties:

Francois43160

Topicstarter

dank. par. 5.3.1 ken ik. die zegt vorstthermostaat ook op 6,7 parallel. Hier wordt doorverwezen naar par. 10.2, maar daar is geen verdere info over de vorstthermostaat. Ik weet niet hoe de vorsthermostaat parallel moet. Hoe verbind ik parallel?

donderdag 3 september 2026 21:02

Acties:

LordSinclair

Je hebt per thermostaat 2 draden.
Je combineert draad 1 van thermostaat 1 met draad 1 van thermostaat 2 en doet die in 6.
De andere twee draden doe je samen in poort 7.

There's no need to kneel, I'm a very democratic sort of lord.

donderdag 3 september 2026 21:04

Acties:

LordSinclair

Het zijn eigenlijk allebei aan/uit schakelaars. Die leg je over elkaar heen. Dus als 1 van de twee aangezet wordt gaat de ketel aan.

Afbeeldingslocatie: https://electronicsclub.info/animated/swpara.gif

Afbeeldingslocatie: https://electronicsclub.info/animated/swpara.gif

There's no need to kneel, I'm a very democratic sort of lord.

donderdag 3 september 2026 21:18

Acties:

Francois43160

Topicstarter

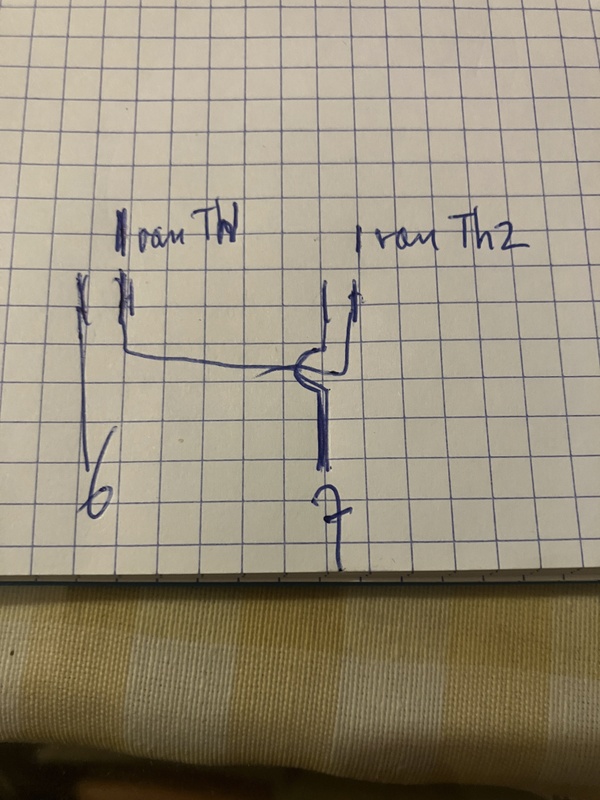

dank, wat wil hier combineren zeggen?

Afbeeldingslocatie: https://tweakers.net/i/bVyn6-Eefnu23TSaiQxUBbwoZvg=/x800/filters:strip_icc():strip_exif()/f/image/9eQlJrAkt3rdvxCzbIz4B7Iy.jpg?f=fotoalbum_large

donderdag 3 september 2026 21:21

Acties:

Beste antwoord ✓

LordSinclair

Ik mis bij jou het draadje van T2 naar 6

[ Voor 22% gewijzigd door LordSinclair op 03-09-2026 21:23 ]

There's no need to kneel, I'm a very democratic sort of lord.

donderdag 3 september 2026 21:30

Acties:

Francois43160

Topicstarter

maar dit wil dus gewoon zeggen dat je beide aansluit op rep. 6 en 7! klopt dat?

donderdag 3 september 2026 21:37

Acties:

LordSinclair

Ja, dat noemen ze parallel. Jouw tekening is meer een soort van serie.

Serie moeten beide thermostaten aan slaan zijn wil de ketel aan slaan.
Parallel moet 1 van beide thermostaten aan slaan zijn wil de ketel aanslaan.

There's no need to kneel, I'm a very democratic sort of lord.

donderdag 3 september 2026 21:38

Acties:

LordSinclair

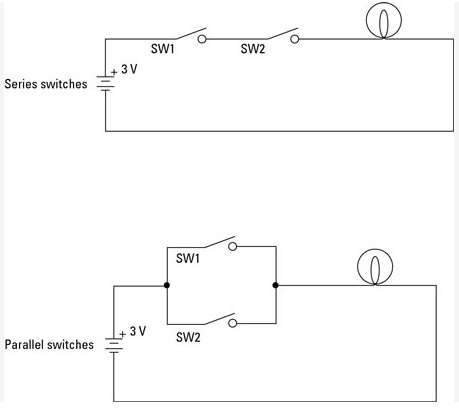

Het verschil visueel:
Afbeeldingslocatie: https://tweakers.net/i/JCdP9R7EVjGtdRJ4YY5qcjB8bZc=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/C6CVGEmkHbblcDzeHSUhHlFj.png?f=user_large

Afbeeldingslocatie: https://tweakers.net/i/JCdP9R7EVjGtdRJ4YY5qcjB8bZc=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/C6CVGEmkHbblcDzeHSUhHlFj.png?f=user_large

[ Voor 81% gewijzigd door LordSinclair op 03-09-2026 21:39 ]

There's no need to kneel, I'm a very democratic sort of lord.

donderdag 3 september 2026 21:41

Acties:

Francois43160

Topicstarter

ok merci. in gewoon Nederlands dus beide hetzelfde aansluiten op resp. 6 en 7. :-)

Ik ga het morgen doen en testen met een zakje ijsgel op de sensor. ik laat nog weten hoe dat afloopt.

vrijdag 4 september 2026 22:17

Acties:

Francois43160

Topicstarter

dank, heb beide thermos gewoon op X4 6 en 7 gekoppeld, vorstthermo gaat aan bij 5 graden en weer uit bij 7 graden. top!
