Beste Tweakers,
Een goede vriend van mij heeft een (oude) MIG lasapparaat gekocht.
HIervan loopt de motor niet meer voor de draad toevoer.
De motor zelf is niet stuk want als we deze uitbouwen en aansluiten op 12V dan loopt deze motor wel.
Het gaat om een MIG lasapparaat PROFIMIG 180.
Ik heb de leverancier gemaild en zij zeggen dat er geen printplaat meer voor te leveren is want het apparaat komt uit de jaren 90.
Vraag is dus wat het kan zijn waardoor de motor voro draadtoeveor niet meer loopt.
Hier wat ik zelf heb gedaan.
:strip_exif()/f/image/f8ykn3TOCqM1enzQRXPZyDna.jpg?f=fotoalbum_large)
Ik heb van de printplaat de spanningsregelaar vervangen (MC 7812 CT), zie nr 3
Ik heb 2 power transistors vervangen, eentje is BDV 65B (zie nr 1) en eentje is BDV 65B (zie nr 2).
Voor de rest zie ik niet echt iets waarvan ik denk dat dat een zwakke schakel is en te proberen deze te vervangen.
Ik zie ook nergens iets "doorgebrand" of zwart uitgeslagen.

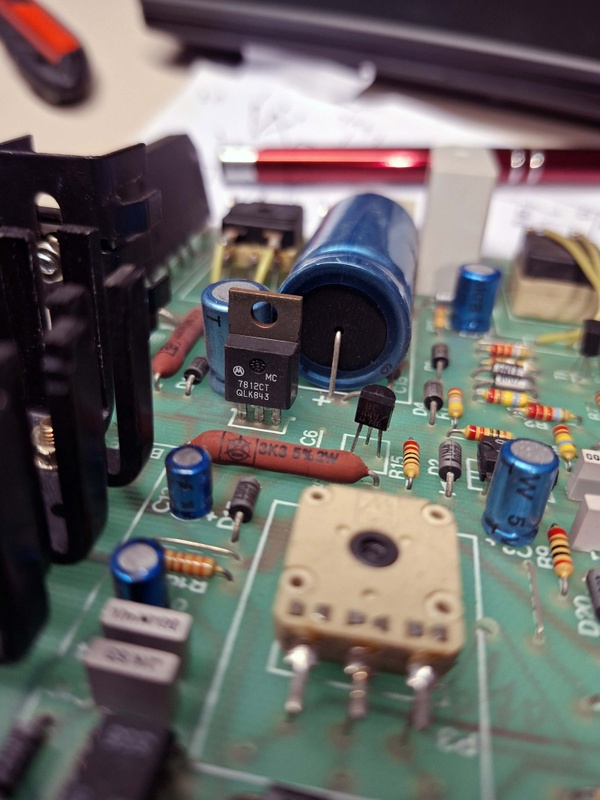

Ik plaats wat meer foto's van de printplaat vanuit verschillende zijden:
:strip_exif()/f/image/5kNBZLSlklkLvE81EK3o89ty.jpg?f=fotoalbum_large)
:strip_exif()/f/image/4ajhRADXmeABUZIyoLmmgf6T.jpg?f=fotoalbum_large)
:strip_exif()/f/image/ys7miuyaWT342xuAtHTe38a7.jpg?f=fotoalbum_large)

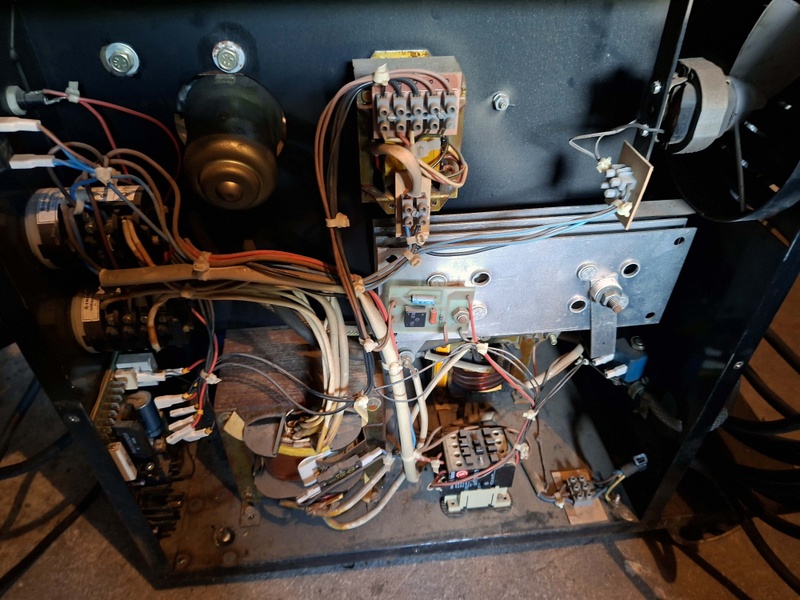

Ik zal tevens een foto bijvoegen van hoe de lasapparaat er van binnen uitziet:
:strip_exif()/f/image/ykRqiKJADFTlwgwTFww3nfL4.jpg?f=fotoalbum_large)

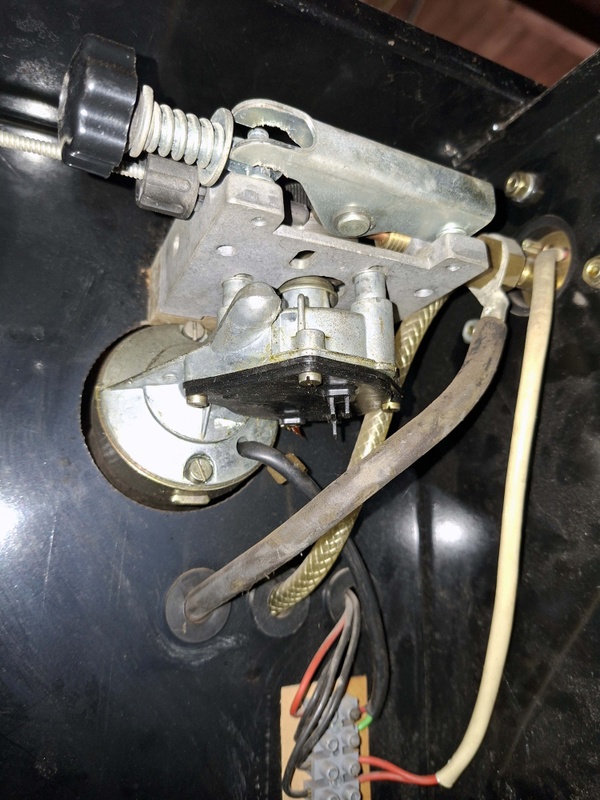

En eentje van de motor voor draadtoevoer:
:strip_exif()/f/image/kyeZAAqc3LjqqNuOBGFRzUzJ.jpg?f=fotoalbum_large)
Alles lijkt verder goed te werken, het relais (zie rechtsonderin bij overzichtfoto binnenwerk lasapparaat) schakelt goed.
Ik weet dus niet meer waar ik moet kijken en ik weet ook neit wat nu precies de motor aandrijft qua power.
Ik hoop dat jullie mij op weg kunnen helpen in wat ik nog kan gaan proberen.
Een goede vriend van mij heeft een (oude) MIG lasapparaat gekocht.
HIervan loopt de motor niet meer voor de draad toevoer.
De motor zelf is niet stuk want als we deze uitbouwen en aansluiten op 12V dan loopt deze motor wel.
Het gaat om een MIG lasapparaat PROFIMIG 180.
Ik heb de leverancier gemaild en zij zeggen dat er geen printplaat meer voor te leveren is want het apparaat komt uit de jaren 90.
Vraag is dus wat het kan zijn waardoor de motor voro draadtoeveor niet meer loopt.
Hier wat ik zelf heb gedaan.
:no_upscale():strip_icc():strip_exif()/f/image/f8ykn3TOCqM1enzQRXPZyDna.jpg?f=user_large)
Ik heb van de printplaat de spanningsregelaar vervangen (MC 7812 CT), zie nr 3
Ik heb 2 power transistors vervangen, eentje is BDV 65B (zie nr 1) en eentje is BDV 65B (zie nr 2).
Voor de rest zie ik niet echt iets waarvan ik denk dat dat een zwakke schakel is en te proberen deze te vervangen.
Ik zie ook nergens iets "doorgebrand" of zwart uitgeslagen.
Ik plaats wat meer foto's van de printplaat vanuit verschillende zijden:
:no_upscale():strip_icc():strip_exif()/f/image/5kNBZLSlklkLvE81EK3o89ty.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/4ajhRADXmeABUZIyoLmmgf6T.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/ys7miuyaWT342xuAtHTe38a7.jpg?f=user_large)
Ik zal tevens een foto bijvoegen van hoe de lasapparaat er van binnen uitziet:
:no_upscale():strip_icc():strip_exif()/f/image/ykRqiKJADFTlwgwTFww3nfL4.jpg?f=user_large)
En eentje van de motor voor draadtoevoer::no_upscale():strip_icc():strip_exif()/f/image/kyeZAAqc3LjqqNuOBGFRzUzJ.jpg?f=user_large)
Alles lijkt verder goed te werken, het relais (zie rechtsonderin bij overzichtfoto binnenwerk lasapparaat) schakelt goed.
Ik weet dus niet meer waar ik moet kijken en ik weet ook neit wat nu precies de motor aandrijft qua power.
Ik hoop dat jullie mij op weg kunnen helpen in wat ik nog kan gaan proberen.
