Mogelijk installatiefout zonnepanelen

[svendb74]

We hebben een zonnepanelen installatie met 8 panelen op het zuiden gericht en 4 panelen op het westen.

We hebben een 3 fase omvormer: Sunny Tripower 5.0 - STP5.0-3AV-40 349

Bij het monitoren van de data, valt me op dat er wel een voltage is op group B van de omvormer, maar geen opbrengst.

Ik vermoed een foute opstelling / configuratie.

Het input voltage op groep B is ~140V terwijl de startspanning van de omvormer 175V is waardoor de groep altijd in Stand-By blijft.

Klopt mijn redenering of zie ik misschien iets over het hoofd (alvorens ik contact opneem met de installateur)?

Indien het klopt, is dit toch iets dat de installateur had moeten weten / controleren?

[Juup]

Op welk tijdstip zie je die spanning van 140V?
Is string B de 4 west panelen?

[svendb74]

Op de middag (het is zeer zonnig vandaag).

Dit zijn de actuele waarden:

• DC power input [A] 2,759 W
• DC power input [B] 0 W
• DC voltage input [A] 230.07 V
• DC voltage input [B] 139.35 V
• DC current input [A] 11.998 A
• DC current input [B] 0.000 A

Ik heb de omvormer half mei toegevoegd aan homeassistant en daar is Power B altijd 0. (het voltage werd niet gemonitored. Heb dat vandaag toegevoegd, maar dus geen historische data).

Gezien er voltage is op input B, vermoed ik dat daar panelen op aangesloten zijn (tenzij ik me vergis). Dat moeten dan de 4 panelen op het westen zijn.

[teacher]

Volgens de datasheet https://www.stralendgroen...power-smart-connected.pdf is het opstartvoltage voor de tracker 150v, mpp werkt vanaf 215v en daar kom je niet aan met 4 panelen. Dus ja; ontwerpfout.

[ Voor 15% gewijzigd door teacher op 11-07-2026 13:42 ]

[svendb74]

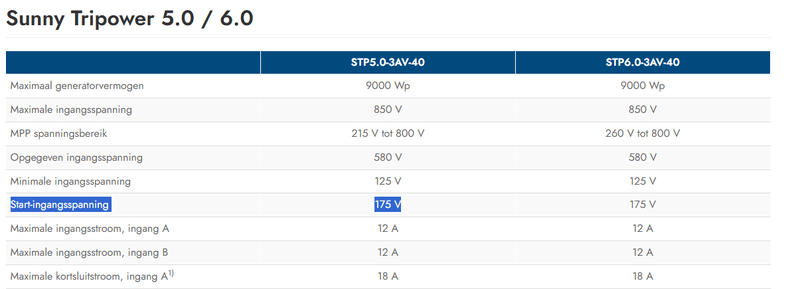

Volgens deze is het opstart voltage zelfs 175V: https://manuals.sma.de/STPxx-3av-40-BE/nl-NL/3190775563.html ...

Ik zal contact opnemen met de installateur.

Volgens mij (chatgpt / gemini) zijn dit de opties (Panelen bijplaatsen op de westkant gaat niet).

• Alle 12 panelen aansluiten op Group A
• Microinverter en/of optimizers op de west panelen
• een polystring met 4 extra panelen op de oostkant (kan wel)

Als de installateur er zich vanaf wil maken gaat die waarschijnlijk optie 1 doen, wat volgens mijn de minst interresant is. Ik denk dat ik dan beter 4 extra panelen op de oostkant bijplaats.

Of zijn er andere / betere opties?

[chrisborst]

@svendb74
Je omvormer is echt veel te zwaar voor die 8 panelen, helemaal op 2 oriëntaties. Je kan er 9000Wp op aansluiten en je zit nu op circa 3600Wp.
En vaak wil je iets meer WP hebben aan panelen zodat je over de hele dag meer opbrengst hebt. Dus 11000Wp zou eerder passen bij die omvormer en niet 3600Wp.

3 oplossingen:
A en B samenvoegen
Omvormer omwisselen voor een veel lichter exemplaar die past bij je aantal panelen.
Als je de plek hebt, extra panelen erbij.

[timpel_800]

Sowieso, 8 panelen en dan een 5kw omvormer, dat lijkt mij de eerste fout.

Je hebt je type panelen en je wattpiek er niet bij gezet, maar zelfs met 450wp panelen kom je op 3600wp. Waarmee je nooit de 5 kw gaat halen natuurlijk.

Het makkelijkst wat ze kunnen doen is de omvormer vervangen voor een 2.5 (een 2.5 heeft 80v nodig) of een 3.0 model. Waarschijnlijk hebben die ook een lager opstartvoltage.

[ Voor 3% gewijzigd door timpel_800 op 11-07-2026 13:49 ]

[svendb74]

Er zijn 12 panelen in totaal (8 zuid + 4 west) van 415Wp.

Intitieel was de planning voor 16 panelen, maar deze pasten niet op het dak.

De installatie is 3+ jaar oud.

[ Voor 14% gewijzigd door svendb74 op 11-07-2026 13:50 ]

[timpel_800]

teacher schreef op zaterdag 11 juli 2026 @ 13:32:
Volgens de datasheet https://www.stralendgroen...power-smart-connected.pdf is het opstartvoltage voor de tracker 150v, mpp werkt vanaf 215v en daar kom je niet aan met 4 panelen. Dus ja; ontwerpfout.

Misschien heb je geluk. Je kunt je installateur vragen om het opstart.voltage te verlagen als hij inlogt in de omvormer. Hij kan op minimaal 125v ingesteld worden.


Ps als je een beetje handig bent kun je dit ook zelf. Waarschijnlijk sneller.

[ Voor 6% gewijzigd door timpel_800 op 11-07-2026 13:56 ]

[svendb74]

timpel_800 schreef op zaterdag 11 juli 2026 @ 13:53:
[...]

Misschien heb je geluk. Je kunt je installateur vragen om het opstart.voltage te verlagen als hij inlogt in de omvormer. Hij kan op minimaal 125v ingesteld worden.


Ps als je een beetje handig bent kun je dit ook zelf. Waarschijnlijk sneller.

Ik heb de 'installer' credentials van de omvormer... dus technisch gezien kan ik dit aanpassen, maar dan heb ik wel wat maar informatie / documentatie nodig.

[timpel_800]

Oke niet moeilijk

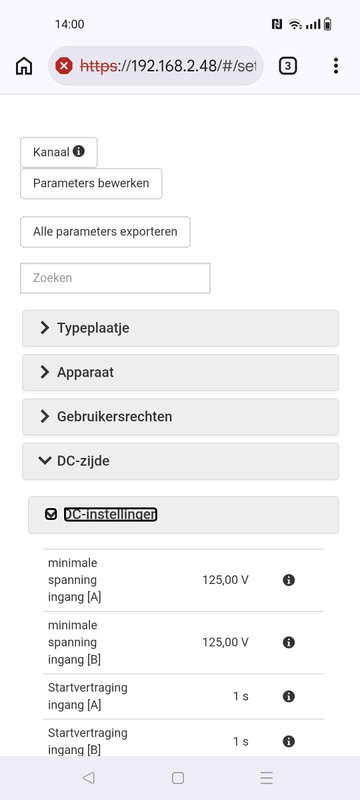

Ga maar dit menu in Apparaat parameters en klik boven op parameters bewerken. Vul 125v in.. opslaan.. klaar

[ Voor 4% gewijzigd door timpel_800 op 11-07-2026 14:03 ]

[svendb74]

timpel_800 schreef op zaterdag 11 juli 2026 @ 14:02:
Oke niet moeilijk [Afbeelding]


Ga maar dit menu in Apparaat parameters en klik boven op parameters bewerken. Vul 125v in.. opslaan.. klaar

Inderdaad... had even moeten inloggen op de omvormer voor ik de vraag stelde.

Bedankt! Ik probeer het uit

[Ronald]

Je aanname is correct. String van 4 kan niet op de SMA.

Er zijn weinig 3 fase omvormers die dit kunnen.

Opties:
Meer panelen in de string
Alles met optimizer (12!) als 1 string
Enkelfase omvormer
Trina vertex s+ panelen gebruiken


125V opstart is waarschijnlijk niet goed genoeg… dat redden de meeste huidige panelen maar met moeite… dus dat gaat in moeilijkere weer lastig starten veroorzaken.

Er is geen schaduw beheer mogelijk op de string van 4.

Installateur is hier verwijtbaar (gebrek aan basis kennis) fout. Dus accepteert alleen oprechte materiaal kosten… geen arbeid voor oplossing

[ Voor 44% gewijzigd door Ronald op 11-07-2026 14:11 ]

[timpel_800]

Sorry ik heb niet gezien dat het een 5.0 tripower was. Ik dacht een eenfasige 5.0. voor de tripower is het minimale 150v.

[svendb74]

timpel_800 schreef op zaterdag 11 juli 2026 @ 14:10:
Sorry ik heb niet gezien dat het een 5.0 tripower was. Ik dacht een eenfasige 5.0. voor de tripower is het minimale 150v.

I kan het aanpassen naar 125, maar het maakt geen verschil. Ik vermoed dat dit de minimale spanning is om de blijven werken. De opstart spanning blijft 175v

[timpel_800]

Nee, je moet wachten tot morgenochtend. Je panelen zijn nu ram-heet. Het voltage zakt als ze warm worden dus ze starten vandaag niet meer op. Morgenochtend weer kijken.

Of even proberen of je de DC schakelaar kan om zetten om het systeem opnieuw te laten opstarten.

[ Voor 24% gewijzigd door timpel_800 op 11-07-2026 14:37 ]

[svendb74]

-

[ Voor 99% gewijzigd door svendb74 op 11-07-2026 14:41 ]

[AUijtdehaag]

Met de nieuwe hybride kan het wellicht net.
AUijtdehaag in "Nieuwe zonnepanelen setup met accu advies nodig"

Met 3 mppt wellicht interessant maar duur

[ Voor 15% gewijzigd door AUijtdehaag op 11-07-2026 14:51 ]

[timpel_800]

Ik zou hem ff rebooten met de dc schakelaar. Dan doorloopt hij de hele opstartcyclus. Ik ben benieuwd.

[svendb74]

timpel_800 schreef op zaterdag 11 juli 2026 @ 14:42:
Ik zou hem ff rebooten met de dc schakelaar. Dan doorloopt hij de hele opstartcyclus. Ik ben benieuwd.

Even uitgeschakeld en gewacht tot alles op 0 stond.

Terug opgezet. Group A piekt naar >260V, Group B op 137V.



Geen opbrengst op B, dus ik vermoed toch dat het 175V nodig heeft om te starten (de minimale ingangsspanning stond op 175v en heb ik aangepast naar 125v):

[svendb74]

Ronald schreef op zaterdag 11 juli 2026 @ 14:07:
Er is geen schaduw beheer mogelijk op de string van 4.

Als ik 4 panelen toevoeg op de oostkant (de huidige 4 staan west) op dezelfde 'string' kan dit dan wel met schaduwbeheer?

[timpel_800]

edit

[ Voor 81% gewijzigd door timpel_800 op 11-07-2026 14:57 ]

[timpel_800]

Ik zou dit even in Sunny Design https://www.sunnydesignweb.com/sdweb zetten alvorens nieuwe panelen aan te schaffen: ik heb een Polystring van 2 x 3 panelen van VOC 59,1V en op de een of andere manier is het voltage van die panelen niet 354V (6 x 59,1) maar rond de 190V. De spanning wordt dus niet hoger maar wordt gehalveerd als je ze middels een polystekker aansluit.

[ Voor 28% gewijzigd door timpel_800 op 11-07-2026 15:02 ]

[Ronald]

svendb74 schreef op zaterdag 11 juli 2026 @ 14:53:
[...]

Als ik 4 panelen toevoeg op de oostkant (de huidige 4 staan west) op dezelfde 'string' kan dit dan wel met schaduwbeheer?

Je kunt strings niet verlengen met een andere oriëntatie. Polystring staat parallel (gelijke spanning, som van stroom), niet in serie en is dus niet de oplossing… wat wil gesuggereerd lijkt te worden…


@timpel_800 179V is de verwachting bij jouw polystring. De spanning van 3 in serie, de stroom van beide opgeteld…

Je kunt geen stroom en spanning in de grabbelton gooien en hopen dat er uit komt wat je wil.

[ Voor 20% gewijzigd door Ronald op 11-07-2026 15:07 ]

[gielie]

svendb74 schreef op zaterdag 11 juli 2026 @ 13:49:
Er zijn 12 panelen in totaal (8 zuid + 4 west) van 415Wp.

Intitieel was de planning voor 16 panelen, maar deze pasten niet op het dak.

De installatie is 3+ jaar oud.

En je komt er nu pas achter dat er iets niet klopt? Zou je gebruik maken van de 4 panelen, zo niet weghalen, verkopen en een batterij voor in de plaats kopen.

[svendb74]

gielie schreef op zaterdag 11 juli 2026 @ 15:17:
[...]

En je komt er nu pas achter dat er iets niet klopt?

tja... in het verleden opbrengst opgevolgd via de app en rapportering van de thuisbatterij. Als je niet 100% weet hoeveel je exact aan opbrengst moet verwachten op welk tijdstip valt het niet zo hard op.

[svendb74]

timpel_800 schreef op zaterdag 11 juli 2026 @ 14:57:
Ik zou dit even in Sunny Design https://www.sunnydesignweb.com/sdweb zetten alvorens nieuwe panelen aan te schaffen: ik heb een Polystring van 2 x 3 panelen van VOC 59,1V en op de een of andere manier is het voltage van die panelen niet 354V (6 x 59,1) maar rond de 190V. De spanning wordt dus niet hoger maar wordt gehalveerd als je ze middels een polystekker aansluit.

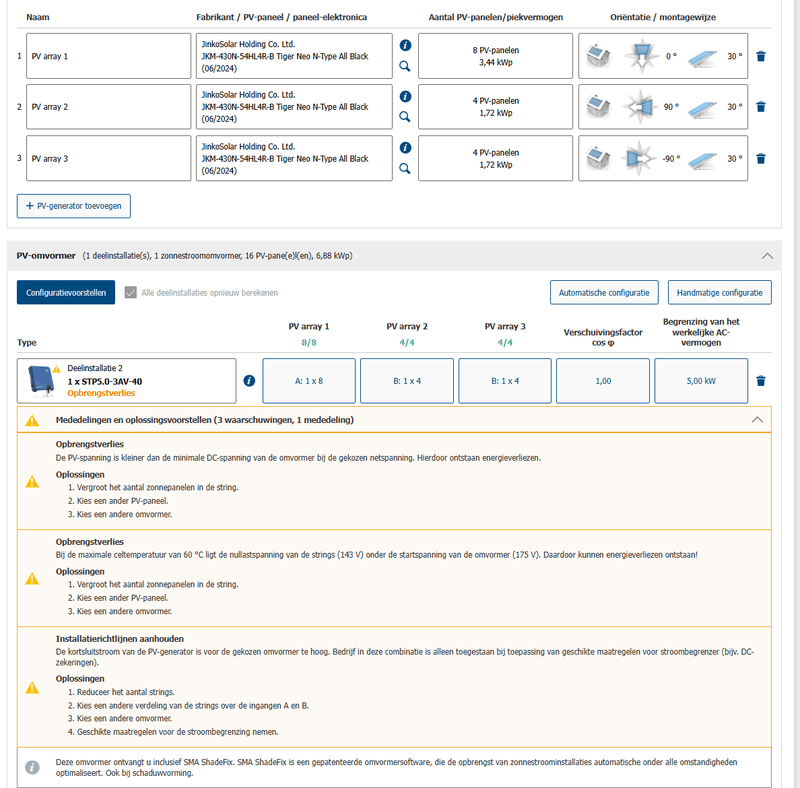

Als ik de huidige opstelling ingeef, krijg ik een duidelijk waarschuwing dat de spanning van de strings onder de startspanning van de omvormer ligt:



als ik het met extra panelen oost probeer krijg ik dezelfde melding (als ik de strings correct geconfigureerd heb, want dat is me niet duidelijk)



Een configuratie maken met alle panelen op 1 ingang lukt me niet echt (knoeien met 'strings' en aantal panelen / string).

[svendb74]

Ronald schreef op zaterdag 11 juli 2026 @ 14:07:
Je aanname is correct. String van 4 kan niet op de SMA.

Er zijn weinig 3 fase omvormers die dit kunnen.

Opties:
Meer panelen in de string
Alles met optimizer (12!) als 1 string
Enkelfase omvormer
Trina vertex s+ panelen gebruiken


125V opstart is waarschijnlijk niet goed genoeg… dat redden de meeste huidige panelen maar met moeite… dus dat gaat in moeilijkere weer lastig starten veroorzaken.

Er is geen schaduw beheer mogelijk op de string van 4.

Installateur is hier verwijtbaar (gebrek aan basis kennis) fout. Dus accepteert alleen oprechte materiaal kosten… geen arbeid voor oplossing

Ik vermoed dan dat een enkelfasige omvormer de minst complexe is.
Als ik het goed begrijp moet die kunnen op mijn 3fase installatie. Hoe 'zwaar' moet deze omvormer dan zijn?
Met 12 panelen van 415Wp kom ik aan 4.980 Wp. De wettelijke grens voor een enkelfasige omvormer in Vlaanderen ligt op 5 kVA.

[teacher]

En daar heb je je antwoord. We weten niet exact je dakopstelling, maar waarschijnlijk worden de panelen nooit allemaal gelijktijdig beschenen, dus je kan zelfs met een lichter model af. Even simuleren.

[AUijtdehaag]

Jammer dat mijn posts genegeerd worden
https://manuals.sma.de/STPHxx-60/nl-NL/index.html
https://manuals.sma.de/STPHxx-60/nl-NL/16303067019.html

[ Voor 24% gewijzigd door AUijtdehaag op 11-07-2026 16:20 ]

[timpel_800]

Wel duur..ik zou een sb2.5 van marktplaats trekken.

[AUijtdehaag]

@timpel_800
Dat zorgt alweer voor teleurstelling. Min mpp = 260 V
https://files.sma.de/downloads/SBxx-1VL-40-DS-en-52.pdf

Tsjah SMA = duur (het nieuwe spul dan in ieder geval)

[ Voor 19% gewijzigd door AUijtdehaag op 11-07-2026 16:22 ]

[Ronald]

svendb74 schreef op zaterdag 11 juli 2026 @ 15:59:
[...]

Ik vermoed dan dat een enkelfasige omvormer de minst complexe is.
Als ik het goed begrijp moet die kunnen op mijn 3fase installatie. Hoe 'zwaar' moet deze omvormer dan zijn?
Met 12 panelen van 415Wp kom ik aan 4.980 Wp. De wettelijke grens voor een enkelfasige omvormer in Vlaanderen ligt op 5 kVA.

Hoe stijl ligt het op welke azimut?

[morecowbells]

1 fase 3.6k omvormer zou ik op deze panelen plaatsen.

Dit is de zwaarste 1 fase omvormer die je volgens nen en netcode mag plaatsen op een 3 fase aansluiting

[ Voor 50% gewijzigd door morecowbells op 11-07-2026 16:46 ]

[svendb74]

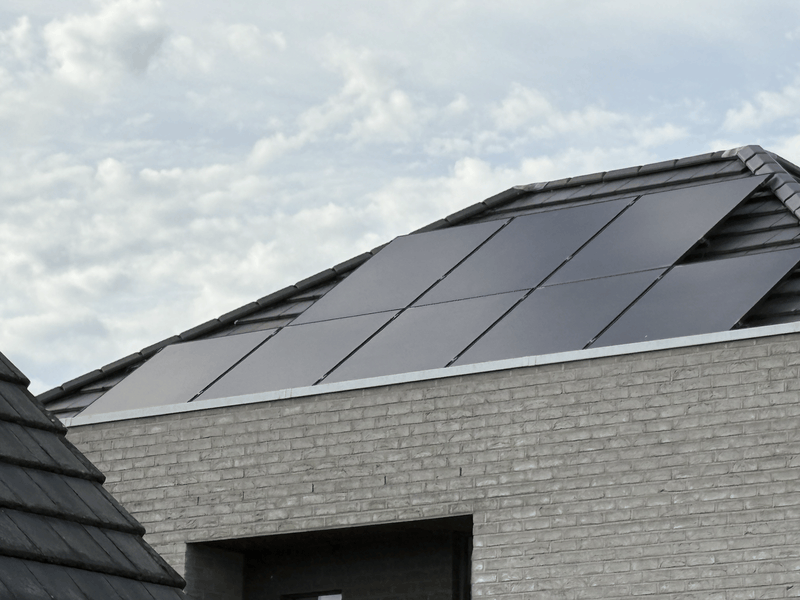

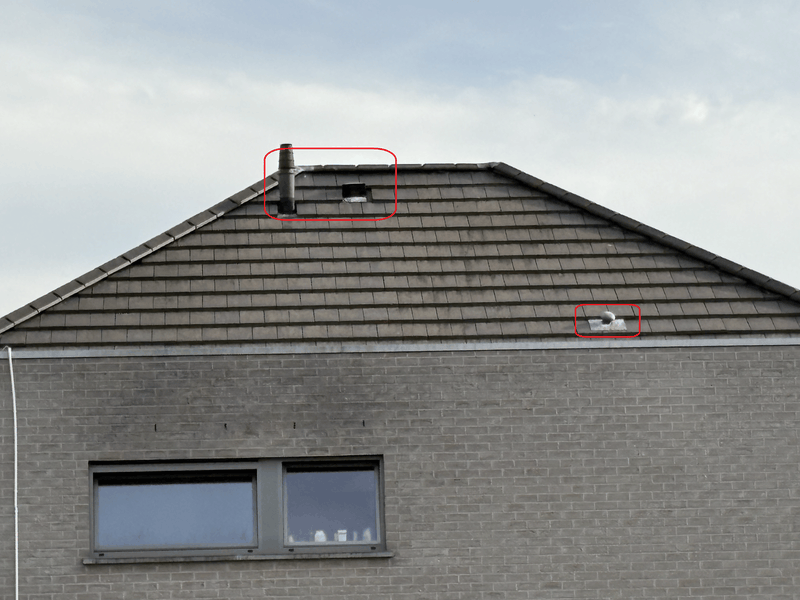

De dakhelling is 35

Volgens de zonnekaart (https://apps.energiesparen.be/zonnekaart):

• 8 panelen: U selecteerde een dakdeel met een oriëntatie van 282° (O=0° N=90° W=180° Z=270°) en een helling van 36°.
• 4 panelen: U selecteerde een dakdeel met een oriëntatie van 193°(O=0° N=90° W=180° Z=270°) en een helling van 36°.

[teacher]

Even simuleren: https://www.thomasberger....0&temp_coeff2=-0.48&max2=

[ Voor 57% gewijzigd door teacher op 11-07-2026 17:24 ]

[BCC]

Als het al 3 jaar oud is zou ik een optimiser kopen op marktplaats en die aan de inverter knopen.

[svendb74]

Alvast iedereen bedankt voor de resonse en de informatie!

Heb de installateur gecontacteerd. Als die met een voorstel/oplossing komt laat ik het hier weten.

[Ronald]

3,6kW enkelfase omvormer... nog efficiënter ook dan 3-fase...

Let je op dat je het prijsverschil retour krijgt, @svendb74 ?
Ook meterkast werk en kabels zijn nu onnodig duur uitgevoerd.

[Tom M.]

svendb74 schreef op zaterdag 11 juli 2026 @ 15:59:
[...]

Ik vermoed dan dat een enkelfasige omvormer de minst complexe is.
Als ik het goed begrijp moet die kunnen op mijn 3fase installatie. Hoe 'zwaar' moet deze omvormer dan zijn?
Met 12 panelen van 415Wp kom ik aan 4.980 Wp. De wettelijke grens voor een enkelfasige omvormer in Vlaanderen ligt op 5 kVA.

Bij een 1-fasig net in Vlaanderen is het alvast 5 kVa. Dit is bij mij zo. 415Wp x 12 wilt niet zeggen dat je een omvormer van 4980 Wp nodig hebt. Dit is pas als al je panelen ideale richting en zelfde orientatie liggen. Rond de 3 - 3.5 zal voldoende zijn.

Ik heb een omvormer van 4.6 (levert continu 5kW AC). Ik heb in totaal 9,7kWp aan panelen liggen + batterij.

[morecowbells]

Je moet de panelen niet optellen voor kVA, kVA is de output van de omvormer die kan ongeveer 2x de output aan als input

[teacher]

Ronald schreef op zaterdag 11 juli 2026 @ 17:47:
3,6kW enkelfase omvormer... nog efficiënter ook dan 3-fase...

Let je op dat je het prijsverschil retour krijgt, @svendb74 ?
Ook meterkast werk en kabels zijn nu onnodig duur uitgevoerd.

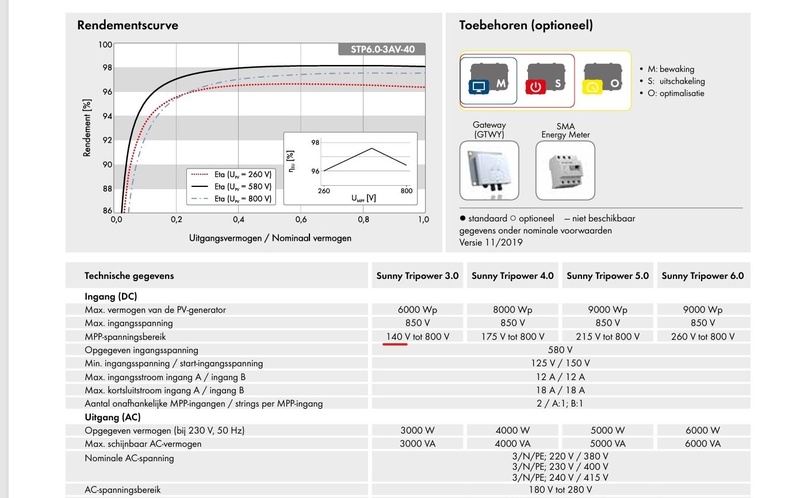

Start ingangsspanning van de mppt is 125v, kan net!

https://www.stralendgroen...5.0-Smart-connected-1.pdf

[timpel_800]

morecowbells schreef op zaterdag 11 juli 2026 @ 16:44:
1 fase 3.6k omvormer zou ik op deze panelen plaatsen.

Dit is de zwaarste 1 fase omvormer die je volgens nen en netcode mag plaatsen op een 3 fase aansluiting

Ik zou de panelen nog een keer invullen op sunny design en dan 'configuratievoorstellen' doen en dan kijken wat hij voorstelt. Dat lijkt mij het beste. Want we kunnen speculeren maar SMA weet het het beste.

[svendb74]

Ronald schreef op zaterdag 11 juli 2026 @ 17:47:
3,6kW enkelfase omvormer... nog efficiënter ook dan 3-fase...

Let je op dat je het prijsverschil retour krijgt, @svendb74 ?
Ook meterkast werk en kabels zijn nu onnodig duur uitgevoerd.

Wat ik wel afvraag is of dit dan geen conflicten geeft of een slechte optimalizatie is in combinatie met de 3 fases in de woning als alle opgewekte energie op 1 fase komt.

Momenteel is er een thuisbatterij (Sonnenbatterie10) en 3 fase laadpaal en daar komt in nabije toekomst ook nog een warmtepomp bij voor verwarming en warm water.

Of maakt dit niet veel uit?

[svendb74]

timpel_800 schreef op zaterdag 11 juli 2026 @ 18:13:
[...]

Ik zou de panelen nog een keer invullen op sunny design en dan 'configuratievoorstellen' doen en dan kijken wat hij voorstelt. Dat lijkt mij het beste. Want we kunnen speculeren maar SMA weet het het beste.

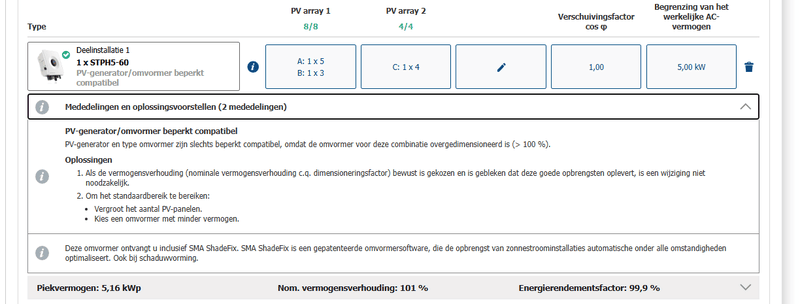

Dan krijg ik het voorstel om zo'n STPH5-60 hybride omvormer te nemen. Hij zegt er wel bij dat die overgedimensioneerd is (en blijkbaar ook vrij prijzig).
