Ik heb laatste een Tobii EyeX Controller ontstoft op mijn zolder, nu zit ik met de uitdaging dat ik de kabel ooit heb weggegooid (want zal wel een standaard kabel zijn).

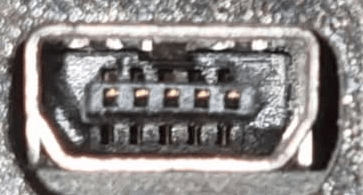

Nu is het aparte dat dit apparaat deze connector heeft:
:strip_exif()/f/image/Rwu4huyyZH4NQ9HBI21ZY9Y1.png?f=user_large)
(6.85 x 3 mm interne afmetingen)
Dit lijkt een 10 pins connector..
Edit: ik heb wat beter met een loep gekeken en dit is een normale USB 2.0 Mini-AB receptacle.
Ondanks dat, ik heb 10-pin connectoren gevonden dus de vraag blijft wel staan. "I've already gone down the rabbit hole"
Wanneer ik op de productpagina kijk dan staat er dat er een USB 3.0 kabel mee geleverd wordt:
Specificaties: https://help.tobii.com/hc...9-Specifications-for-EyeX (alhoewel 20MB/s, ofwel 160 Mbps, mij doet vermoeden dat USB2.0 gewoon voldoende is, ik snap niet zozeer waarom ze een USB 3.0 kabel mee zouden leveren)
Start Guide: https://help.tobii.com/hc...with-your-EyeX-Controller
Package contents: https://help.tobii.com/hc...209530689-Package-content
Overal staat er USB 3.0. Ik kan een USB 2.0 mini A connector erin steken, en het ander eind in de PC, en de PC detecteert dan netjes een Tobii EyeX Controller, dus dit is 100% wel iets met standaard USB, plus misschien een eigen snufje eroverheen?
Ik heb op de Wikipedia pagina gekeken met USB connectoren, de mini-AB 2.0 staat er wel tussen, maar geen 10 pin variant voor USB 3.0:
/f/image/3AIUwdLL31CxjmvhrIRmeVux.png?f=fotoalbum_large)
Maar de vorm lijk heel erg verdacht op Mini-AB..
Nou, ik wil dus de Wikipedia pagina verbeteren met een obscure connector, dus ik check de USB specificatie documenten op https://www.usb.org/documents?search=&items_per_page=All
o.a.:
- USB 3.1 Legacy Cable and Connector Revision 1.0
- usb_20_20250603
- usb_32_202206_0
Ik zoek dus informatie over receptacles die de USB specificatie opgeeft, maar in de documenten kan ik nergens een 10-pin mini (niet micro!) receptacle vinden, dat vind ik erg apart.
Na een beetje zoeken of ik een kabel kan kopen, als ik via mijn zoekmachine "usb3.0 mini 10 pin" zoek dan krijg ik gewoon kabels te koop die USB 3.0 A naar usb mini b 10 pin connector zijn. Ik heb er eentje besteld en ben in afwachting of deze aan komt en zal werken.
Tot die tijd ben ik eigenlijk benieuwd waar deze connector nou gespecificeerd staat?
Weet iemand dit?
Wat is de officiële benaming van deze mysterieuze connector?
Ik zou graag de USB Wikipedia pagina aan willen vullen..
Mocht die kabel die ik heb gevonden niet werken, welke zou ik dan kunnen kopen? Ik kan gewoon een USB 2.0 A naar Mini-A of Mini-B kabel kopen en het zal werken.
Documenten die ik o.a. gecheckt heb:
- USB 3.1 Legacy Cable and Connector Revision 1.0 Redline against 3.1 Final.pdf (figuren 5-1 t/m 5-14)
- USB 3.2 Revision 1.1 Redline against 3.2 R1.0.pdf (geen fysieke connector beschrijvingen hier te vinden)
- usb_20.pdf (figuren 6-2 t/m 6-10)
- Micro-USB_1_01.pdf (figuren 4-1 t/m 4-19)

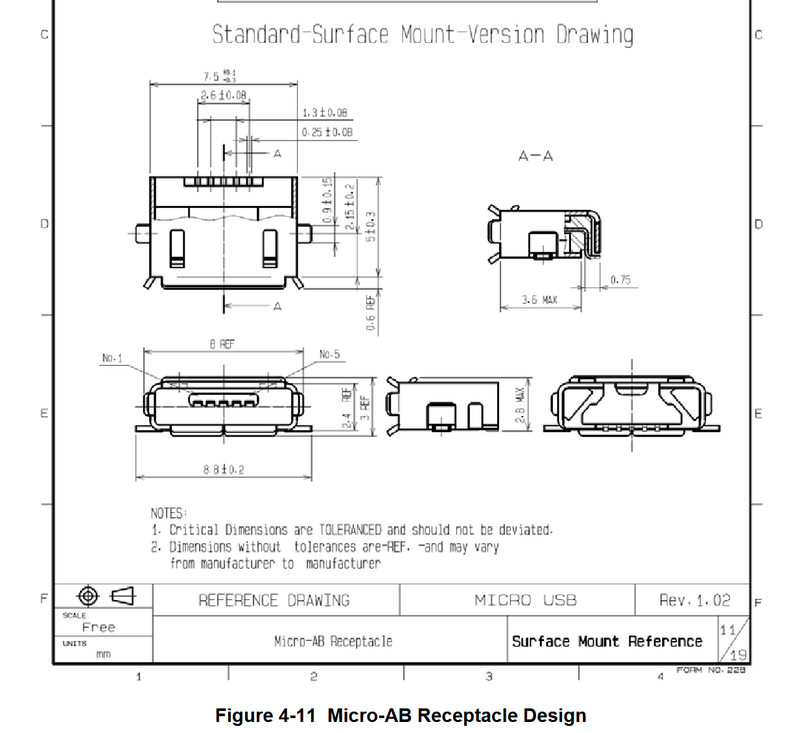

In de laatste heb ik natuurlijk wel "micro AB" receptacle gevonden, maar de dimensies zijn kleiner dan de dimensies die ik vond:
/f/image/RFsrGpYmZZoeCMswv8YM9hii.png?f=fotoalbum_large)
Dus het moet wel de grotere "mini AB" zijn. Alleen heeft USB 2.0 geen 10 pin connector voor zover ik kan vinden (wie weet heeft Tobii wel een USB 2.0 connector misbruikt waar een USB mini A EN/OF een USB mini B in past, en die zelf naar usb 3.0 op de PCB geroute).
Nu staat er in de usb 2.0 spec dat de mini connectoren OTG spec zijn dus ik heb ook de OTG spec gechecked:
- USB_OTG_and_EH_2-0-version 1_1a.pdf
Maar deze heeft alleen mini-B, niet mini-AB connectoren. Verder zijn hier geen schematische tekeningen van de connectors.
Ik weet zo niet waar ik die documenten elders kan vinden, ik heb nog wat meer zips gedownload, uitgepakt en met AstroGrep erin gezocht maar kan niet tot een bevredigende conclusie komen.
Op Aliexpress kan ik dergelijke connectoren wel vinden overigens:
https://nl.aliexpress.com/item/1005009937443799.html

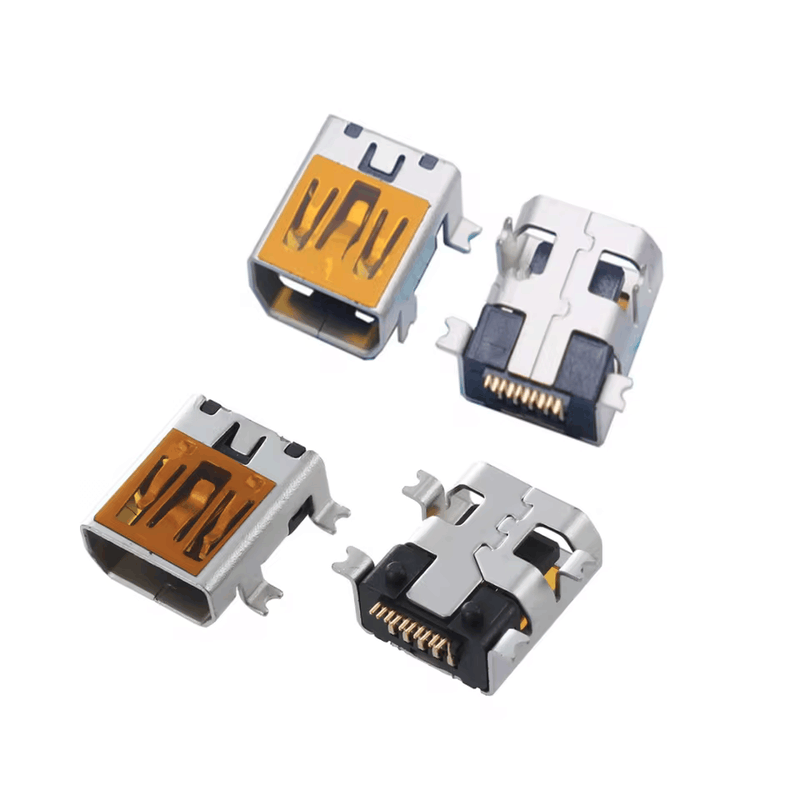

/f/image/vCIitZ4kyDAOX4zJ4njQwxUF.png?f=fotoalbum_large)
Met de titel "Mini USB 10 Pin Type B".

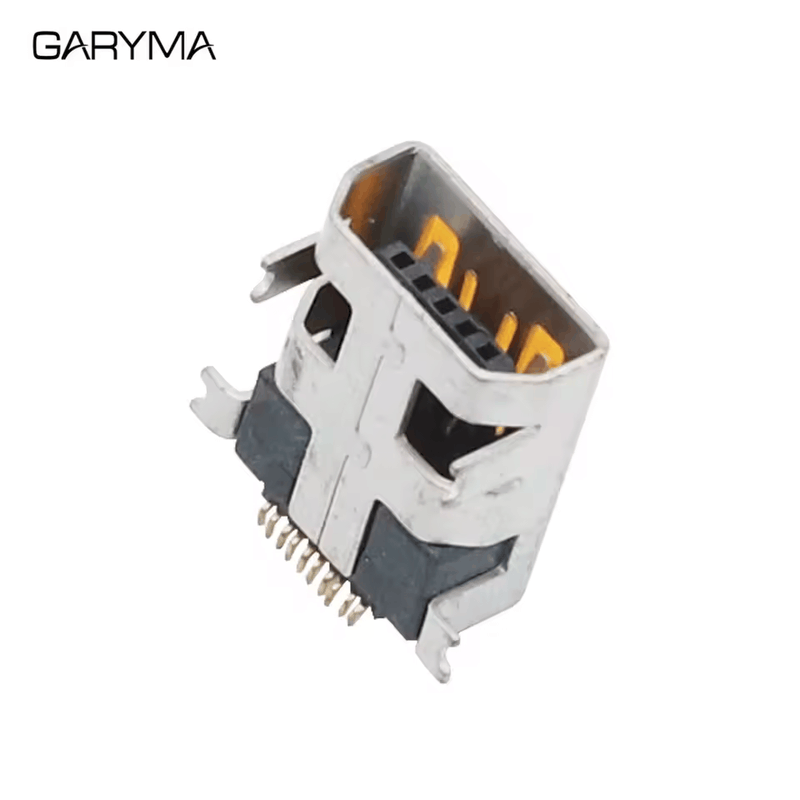

Of: https://nl.aliexpress.com/item/1005005070169271.html
/f/image/SLhHeK3jnyBW0JoqkAvERzpL.png?f=fotoalbum_large)
En ook kabels die er mogelijk in passen:

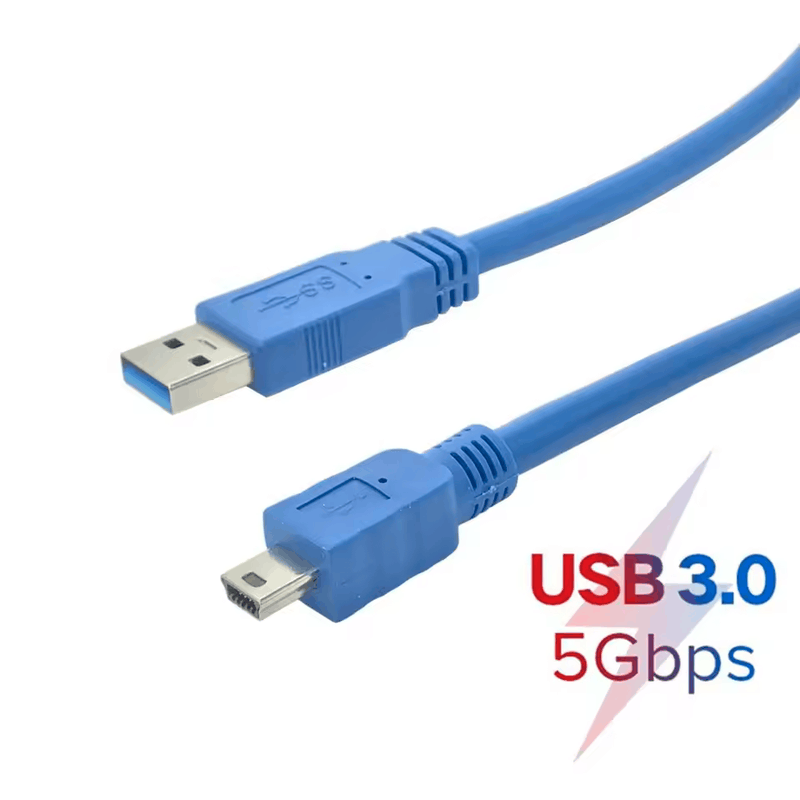

https://nl.aliexpress.com/item/4000840417363.html
/f/image/RdfO5SwU0Y4OORiJDz2olsJ3.png?f=fotoalbum_large)
Dus het bestaat wel "gewoon", alleen, wat is het?
Wie o wie kan mijn vragen beantwoorden of mij een tip geven waar ik kan zoeken?
Of is dit misschien een of andere "China-only" specificatie zoals GPMI?
Of gewoon een connector waarmee het USB IF heeft geëxperimenteerd maar uiteindelijk heeft besloten om deze niet op te nemen in de officiële finale USB specificaties?
Ik kan helaas geen Chinees dus dat wordt erg lastig voor mij om daar te zoeken. Het lijkt mij wel gewoon een USB 2.0 Mini-AB connector waarbij er onderin 5 extra pinnen zijn toegevoegd om USB 3.0 snelheden te kunnen halen.
Hier ook nog een link met een front-view van de kabel kant:
https://www.pccables.com/Products/70682
:strip_exif()/f/image/O4MiHMp8Mx4cZaLVsRR826xI.png?f=user_large)

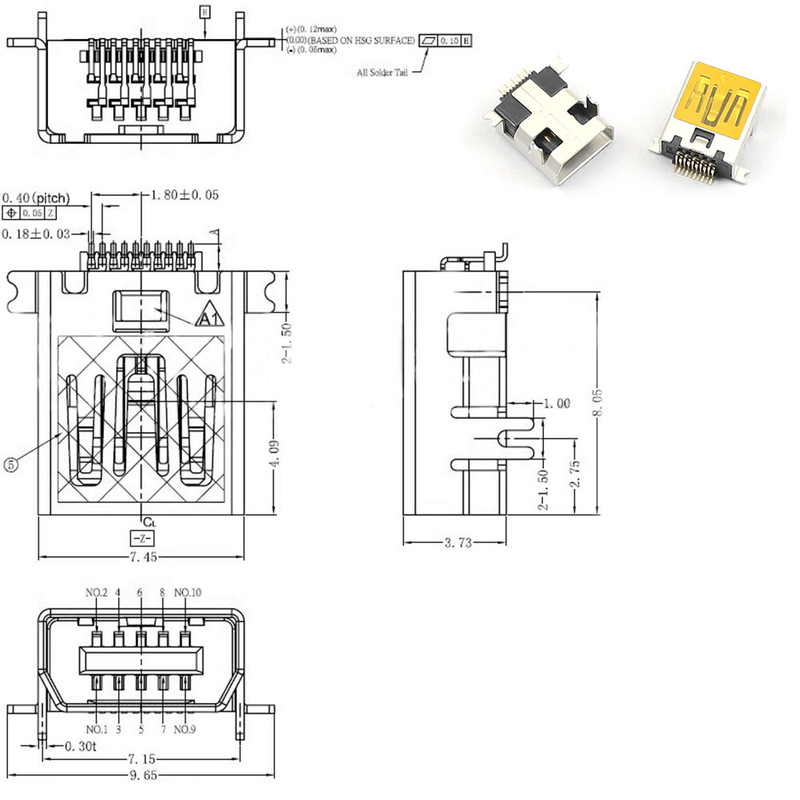

En een verkoper kunnen vinden die ook het schema aanbied:
https://www.ebay.com/itm/170625490523
/f/image/R2qVtGqTwnVYeuV4baulWVNY.png?f=fotoalbum_large)
Puur nieuwsgierigheid en hopelijk kunnen we Wikipedia aanvullen, mijn Tobii EyeX kan ik gewoon gebruiken.
Nu is het aparte dat dit apparaat deze connector heeft:
(6.85 x 3 mm interne afmetingen)
Dit lijkt een 10 pins connector..
Edit: ik heb wat beter met een loep gekeken en dit is een normale USB 2.0 Mini-AB receptacle.
Ondanks dat, ik heb 10-pin connectoren gevonden dus de vraag blijft wel staan. "I've already gone down the rabbit hole"
Wanneer ik op de productpagina kijk dan staat er dat er een USB 3.0 kabel mee geleverd wordt:
Specificaties: https://help.tobii.com/hc...9-Specifications-for-EyeX (alhoewel 20MB/s, ofwel 160 Mbps, mij doet vermoeden dat USB2.0 gewoon voldoende is, ik snap niet zozeer waarom ze een USB 3.0 kabel mee zouden leveren)
Start Guide: https://help.tobii.com/hc...with-your-EyeX-Controller
Package contents: https://help.tobii.com/hc...209530689-Package-content
Overal staat er USB 3.0. Ik kan een USB 2.0 mini A connector erin steken, en het ander eind in de PC, en de PC detecteert dan netjes een Tobii EyeX Controller, dus dit is 100% wel iets met standaard USB, plus misschien een eigen snufje eroverheen?

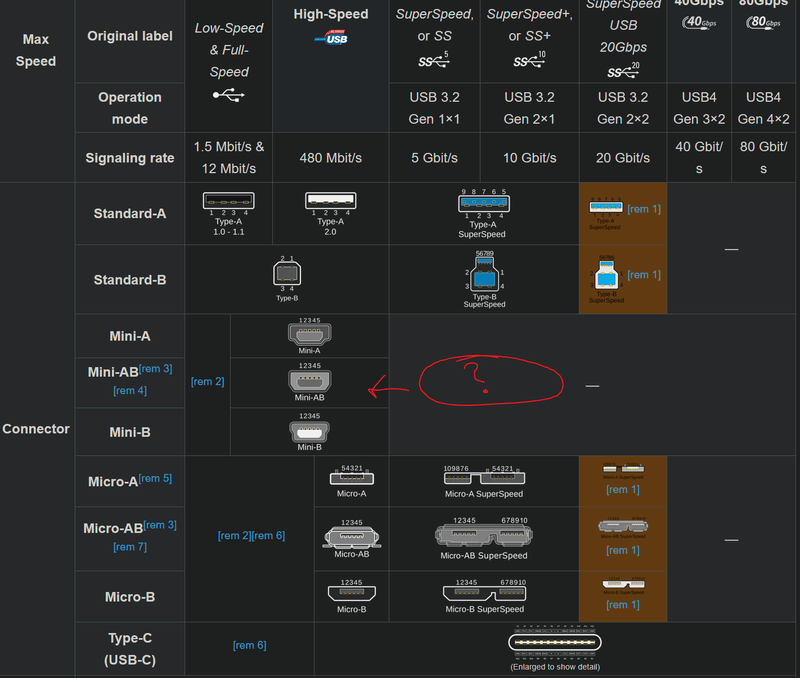

Ik heb op de Wikipedia pagina gekeken met USB connectoren, de mini-AB 2.0 staat er wel tussen, maar geen 10 pin variant voor USB 3.0:
:strip_exif()/f/image/3AIUwdLL31CxjmvhrIRmeVux.png?f=user_large)
Maar de vorm lijk heel erg verdacht op Mini-AB..
Nou, ik wil dus de Wikipedia pagina verbeteren met een obscure connector, dus ik check de USB specificatie documenten op https://www.usb.org/documents?search=&items_per_page=All
o.a.:
- USB 3.1 Legacy Cable and Connector Revision 1.0
- usb_20_20250603
- usb_32_202206_0
Ik zoek dus informatie over receptacles die de USB specificatie opgeeft, maar in de documenten kan ik nergens een 10-pin mini (niet micro!) receptacle vinden, dat vind ik erg apart.
Na een beetje zoeken of ik een kabel kan kopen, als ik via mijn zoekmachine "usb3.0 mini 10 pin" zoek dan krijg ik gewoon kabels te koop die USB 3.0 A naar usb mini b 10 pin connector zijn. Ik heb er eentje besteld en ben in afwachting of deze aan komt en zal werken.
Tot die tijd ben ik eigenlijk benieuwd waar deze connector nou gespecificeerd staat?
Weet iemand dit?
Wat is de officiële benaming van deze mysterieuze connector?
Ik zou graag de USB Wikipedia pagina aan willen vullen..
Mocht die kabel die ik heb gevonden niet werken, welke zou ik dan kunnen kopen? Ik kan gewoon een USB 2.0 A naar Mini-A of Mini-B kabel kopen en het zal werken.
Documenten die ik o.a. gecheckt heb:
- USB 3.1 Legacy Cable and Connector Revision 1.0 Redline against 3.1 Final.pdf (figuren 5-1 t/m 5-14)
- USB 3.2 Revision 1.1 Redline against 3.2 R1.0.pdf (geen fysieke connector beschrijvingen hier te vinden)
- usb_20.pdf (figuren 6-2 t/m 6-10)
- Micro-USB_1_01.pdf (figuren 4-1 t/m 4-19)
In de laatste heb ik natuurlijk wel "micro AB" receptacle gevonden, maar de dimensies zijn kleiner dan de dimensies die ik vond:
:strip_exif()/f/image/RFsrGpYmZZoeCMswv8YM9hii.png?f=user_large)
Dus het moet wel de grotere "mini AB" zijn. Alleen heeft USB 2.0 geen 10 pin connector voor zover ik kan vinden (wie weet heeft Tobii wel een USB 2.0 connector misbruikt waar een USB mini A EN/OF een USB mini B in past, en die zelf naar usb 3.0 op de PCB geroute).
Nu staat er in de usb 2.0 spec dat de mini connectoren OTG spec zijn dus ik heb ook de OTG spec gechecked:
- USB_OTG_and_EH_2-0-version 1_1a.pdf
Maar deze heeft alleen mini-B, niet mini-AB connectoren. Verder zijn hier geen schematische tekeningen van de connectors.
Ik weet zo niet waar ik die documenten elders kan vinden, ik heb nog wat meer zips gedownload, uitgepakt en met AstroGrep erin gezocht maar kan niet tot een bevredigende conclusie komen.
Op Aliexpress kan ik dergelijke connectoren wel vinden overigens:
https://nl.aliexpress.com/item/1005009937443799.html
:strip_exif()/f/image/vCIitZ4kyDAOX4zJ4njQwxUF.png?f=user_large)
Met de titel "Mini USB 10 Pin Type B".
Of: https://nl.aliexpress.com/item/1005005070169271.html
:strip_exif()/f/image/SLhHeK3jnyBW0JoqkAvERzpL.png?f=user_large)
En ook kabels die er mogelijk in passen:
https://nl.aliexpress.com/item/4000840417363.html
:strip_exif()/f/image/RdfO5SwU0Y4OORiJDz2olsJ3.png?f=user_large)
Dus het bestaat wel "gewoon", alleen, wat is het?
Wie o wie kan mijn vragen beantwoorden of mij een tip geven waar ik kan zoeken?
Of is dit misschien een of andere "China-only" specificatie zoals GPMI?
Of gewoon een connector waarmee het USB IF heeft geëxperimenteerd maar uiteindelijk heeft besloten om deze niet op te nemen in de officiële finale USB specificaties?
Ik kan helaas geen Chinees dus dat wordt erg lastig voor mij om daar te zoeken. Het lijkt mij wel gewoon een USB 2.0 Mini-AB connector waarbij er onderin 5 extra pinnen zijn toegevoegd om USB 3.0 snelheden te kunnen halen.
Hier ook nog een link met een front-view van de kabel kant:
https://www.pccables.com/Products/70682
En een verkoper kunnen vinden die ook het schema aanbied:
https://www.ebay.com/itm/170625490523
:strip_exif()/f/image/R2qVtGqTwnVYeuV4baulWVNY.png?f=user_large)
Puur nieuwsgierigheid en hopelijk kunnen we Wikipedia aanvullen, mijn Tobii EyeX kan ik gewoon gebruiken.
