Koelfunctie warmtepomp: cv-leiding in zomer 'omkeren'

[Chewmonkey]

Afgelopen week heb ik op de warmtepomp voor het eerst de koelfunctie gebruikt. Heerlijk voor de vloer op begane grond, maar niet heel effectief op de bovenverdieping met radiatoren met ventilatoren.

Nu ontdekte ik dat de natuurwetten ook in mijn woning van toepassing zijn en dat daardoor het koelen, zelfs met ventilatoren, niet genoeg doet. Slechts 5% van de radiator heeft de koude temperatuur; het water stroomt bovenin de radiator en 'valt' direct naar de retour.

Ik bedacht dat ik na de aftakking naar de vloerverwarming de leiding moet zien te kruisen. Dat de retourleiding de aanvoer wordt en vice versa. In het vervolg van het cv-systeem zitten geen keerkleppen of thermostaatkranen (klapperen).

Maar hoe pak ik dit het handigst aan? Verder dan twee driewegkleppen of handmatig 4 kranen bedienen kom ik niet. En de ruimte lijkt mij beperkt.

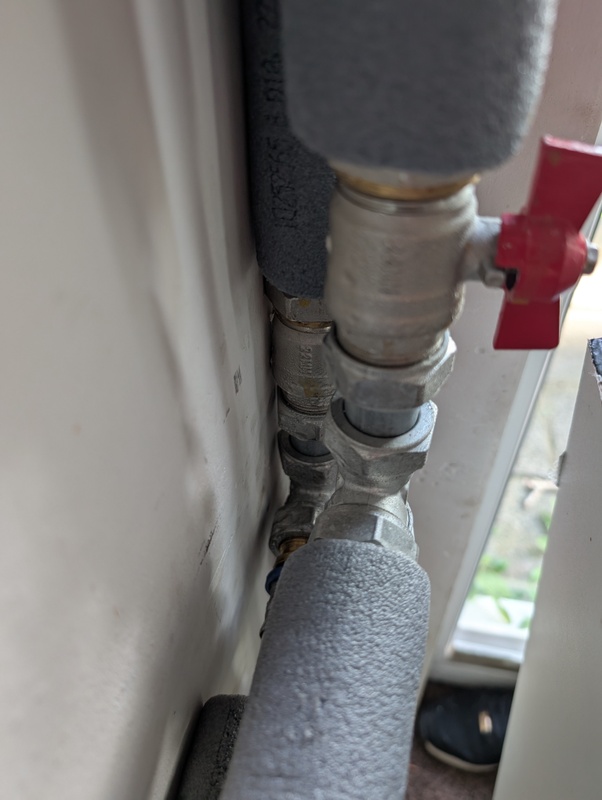

Vooraanzicht


Zijaanzicht

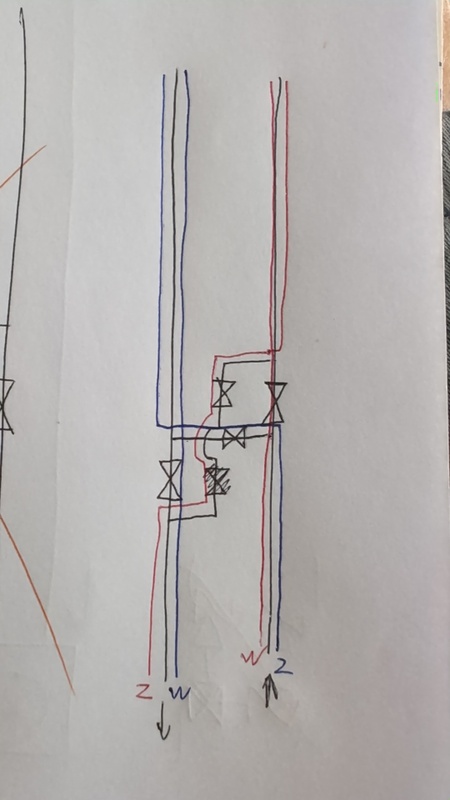

Tekening 1 (w=winter z=zomer)

Tekening 2 (w=winter z=zomer)

[ Voor 46% gewijzigd door Chewmonkey op 02-07-2026 18:55 . Reden: Foto's toegevoegd ]

[Gerundium]

Tja, misschien is het uiteindelijk makkelijker om de radiator te vervangen door een fancoil. Ben je gelijk van dit euvel af

[_ferry_]

Kun je de radiator retour niet aan de andere zijde aansluiten? Vaak hebben ze aan beide kanten een aansluiting. Of inderdaad vervangen door een jaga/fancoil. Een Jaga kun je vaak voor een paar tientjes van marktplaats halen, ben je aan fitwerk voor je aanpassing ook kwijt.

[Chewmonkey]

Ok, dit zijn inderdaad gedachten waar ik niet mee bezig was. Dank jullie wel alvast.

Ik zie nu ook het topic over fancoil, die zal ik dadelijk verkennen.

Maar voor nu: is een radiator vervangen zonder te veel ingrepen, buigen etc van leidingwerk te doen?

[joozt86]

Ik heb alle radiatoren vervangen door Jaga's. Via Marktplaats zijn de convectoren wel te doen qua prijs maar de Jaga ventilatoren (Let op de je de versie neemt die kan koelen) zijn schreeuwend duur. Vergeet ook niet dat je normale thermostaatkraan koud water niet snapt dus je dus als je gaat koelen moet verwijderen of de knop moet aanschaffen die ook kan koelen (K).

[spoorzicht]

Mij is verteld dat wanneer je de stroom richting omdraait er kleine deeltjes die zijn gaan hechten aan de leidingen en radiatoren los komen en die kunnen schadelijk zijn voor de pomp. Ik had zo n zelfde plan voor de aansluiting van de warmwater warmte pomp maar dat werd dus afgeraden. Ik kwam daarbij ook niet compacter of slimmer dan 4 kranen.

[Voogel]

Ook niet onbelangrijk: wanneer je thermostaatkranen hebt kunnen ze enorm gaan klapperen wanneer de stroming de verkeerde kant op gaat.

[_JGC_]

spoorzicht schreef op vrijdag 3 juli 2026 @ 08:43:
Mij is verteld dat wanneer je de stroom richting omdraait er kleine deeltjes die zijn gaan hechten aan de leidingen en radiatoren los komen en die kunnen schadelijk zijn voor de pomp. Ik had zo n zelfde plan voor de aansluiting van de warmwater warmte pomp maar dat werd dus afgeraden. Ik kwam daarbij ook niet compacter of slimmer dan 4 kranen.

Daarom keer je ook om na het vuilfilter. Het vuilfilter moet in de retour van je warmtepomp zitten, anders zuigt je warmtepomp alsnog rotzooi op.

[Chewmonkey]

joozt86 schreef op vrijdag 3 juli 2026 @ 07:00:
Ik heb alle radiatoren vervangen door Jaga's. Via Marktplaats zijn de convectoren wel te doen qua prijs maar de Jaga ventilatoren (Let op de je de versie neemt die kan koelen) zijn schreeuwend duur. Vergeet ook niet dat je normale thermostaatkraan koud water niet snapt dus je dus als je gaat koelen moet verwijderen of de knop moet aanschaffen die ook kan koelen (K).

Na wat lezen kom ik hier ook een beetje op uit. En dan ook dat het totale watervolume afneemt?

Ik vrees dan ook voor stromings geluiden, hoe wordt dit ervaren?

[dijkvanr58]

Dit is niet zo moeilijk. Daar zijn standaard aansluitschema voor.

Dit noemen zomer /winter omschakeling.

Met 4 gemotoriseerde klepjes. En een geschikte kamerthermostaat of aansturing via de warmtepomp.

[Ben(V)]

Denk niet dat het de moeit waard is.

Koelen met normale radiatoren werkt toch voor geen meter, om dat een klein beetje te laten werken heb je een dusdanig hoge delta T nodig (dus zeer lage flow temperatuur) dat je meteen overal waterdamp neerslag op je radiatoren en buizen krijgt.
Zelfs koeling met de vloerverwarming buizen werkt maar beperkt en komt niet in de buurt van wat een airco kan.

[Kyta]

Radiatoren zijn niet bedoeld om te koelen. En het is natuurlijk logies dat het koude water direkt naar de retourzending gaat koud water zakt meteen. Alleen convectoren met ventilatie kan dit enigszins aan maar verwacht er niet veel van. Het koelwater is afgestemd op je vloer verwarming. Dat mag in de regel maar 4 gr kouder zijn dan de binnen temperatuur ivm condensvorming. Tot min 18gr daardoor is rendement niet al te hoog.

[_ferry_]

Dat inderdaad. Ik heb in de woonkamer 2 Jaga's met een lading fans, maar zelfs die op standje max brengt maar minimale verkoeling. Een radiator heeft vaak nog minder vermogen, dus dan is het effect nihil.

[ Voor 23% gewijzigd door _ferry_ op 04-07-2026 07:56 ]
