Ik heb eerder een topic gestart over adiabatisch koelen icm een Brink Renovent wtw.
Nu wil ik dit project in een nieuwe vorm gieten en gebruik gaan maken van een kleine Panasonic split unit. Reden zijn als volgt:
- Ik heb veel PV energie over welke in een 25kWh batterij gaat.
- In de winter is de lucht in huis erg droog.
- Een DX-kanaalunit is erg prijzig.
- Ik wil geen topkoeling toepassen.
- In plaats van koelleidingen en aparte muur units, koelen via bestaande inblaaskanalen.
- Ik heb nog een gratis Panasonic FZ25UKE in de schuur liggen
In de winter is de lucht in huis erg droog omdat er nu eenmaal weinig/geen vocht in de ingeblazen lucht zit. Nu heb ik van alles geprobeerd met humidifiers etc maar omdat we goed ventileren, heeft dat weinig nut. Ik moet de luchtvochtigheid van de ingeblazen lucht zien te verhogen. In de winter is die soms 25 tot 35%.
DX unit is erg prijzig. En dan moet ik ook een andere buitenunit kopen. Dat wil ik niet.
Topkoeling via vloerverwarming is weinig effectief. Los daarvan heb ik ook heatpipes die een buffervat en boiler opwarmen. Ik kan het bestaande buffervat van 500ltr niet gebruiken in een koel-setting.Met een klein extra buffervat gaat de warmtepomp pendelen. Kortom: een hydraulische aanvliegroute voor mijn wens is niet eenvoudig haalbaar.
Toen kwam ik op het idee om een bestaande binnenunit te voorzien van twee "monden". De wtw blaast als het ware dóór de binnenunit. Maar daar zit een groot probleem. De binnen unit is gemaakt op meer debiet dan de wtw en een lage drukval. De wtw precies andersom.
Dat wil ik oplossen door de binnenunit in een ruime kast te monteren. In die kast kan de binnenunit op hoog debiet circuleren terwijl de wtw er met een lager debiet haaks doorheen blaast. In die kast zit ook de eerder gebruikte coolerpad waar water doorheen kan stromen.

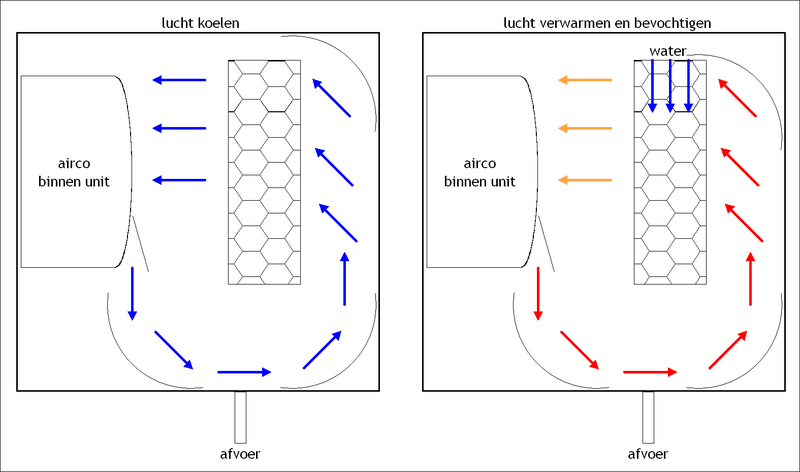

Dat ziet er ongeveer zo uit:
/f/image/lausrkAU1GvHwst4DtWfNCeP.png?f=fotoalbum_large)
:no_upscale():strip_icc():strip_exif()/f/image/GirQdcFkbc1Ay8wtr3N4oOd5.jpg?f=user_large)
Links is de werking in de zomer, rechts de werking in de winter.
ChatGPT kwam met deze schets op de proppen:
/f/image/mEUOxEZWuGq1kxijhRaNjUrU.png?f=fotoalbum_large)
Wellicht kan ik in de zomer ook de ontvochtigingsfunctie van de airco gebruiken. Alle kanalen in huis zijn dampdicht geïsoleerd. Home Assistant stuurt nu al warmtepomp en ventilatie aan. Dit kan er prima bij om botsingen van systemen te voorkomen. De FZ25UKE laat zich via de CN-CNT connector prima aansturen en uitlezen. Ik zal wat moeten experimenteren met het plaatsen van schotten of schalen om de luchtstroom te optimaliseren. De coolerpad is van een soort karton waar het water makkelijk doorheen 'kruipt" zonder dat het veel gespetter geeft. Het debiet gaat nu echter wel omhoog dus dat moet ik nog gaan ervaren. Overigens volstaan een korte puf water via een elektrisch ventiel om het karton efficient te bevochtigen.
Nou, wie wilt als eerste schieten?
Nu wil ik dit project in een nieuwe vorm gieten en gebruik gaan maken van een kleine Panasonic split unit. Reden zijn als volgt:
- Ik heb veel PV energie over welke in een 25kWh batterij gaat.
- In de winter is de lucht in huis erg droog.
- Een DX-kanaalunit is erg prijzig.
- Ik wil geen topkoeling toepassen.
- In plaats van koelleidingen en aparte muur units, koelen via bestaande inblaaskanalen.
- Ik heb nog een gratis Panasonic FZ25UKE in de schuur liggen
In de winter is de lucht in huis erg droog omdat er nu eenmaal weinig/geen vocht in de ingeblazen lucht zit. Nu heb ik van alles geprobeerd met humidifiers etc maar omdat we goed ventileren, heeft dat weinig nut. Ik moet de luchtvochtigheid van de ingeblazen lucht zien te verhogen. In de winter is die soms 25 tot 35%.
DX unit is erg prijzig. En dan moet ik ook een andere buitenunit kopen. Dat wil ik niet.
Topkoeling via vloerverwarming is weinig effectief. Los daarvan heb ik ook heatpipes die een buffervat en boiler opwarmen. Ik kan het bestaande buffervat van 500ltr niet gebruiken in een koel-setting.Met een klein extra buffervat gaat de warmtepomp pendelen. Kortom: een hydraulische aanvliegroute voor mijn wens is niet eenvoudig haalbaar.
Toen kwam ik op het idee om een bestaande binnenunit te voorzien van twee "monden". De wtw blaast als het ware dóór de binnenunit. Maar daar zit een groot probleem. De binnen unit is gemaakt op meer debiet dan de wtw en een lage drukval. De wtw precies andersom.
Dat wil ik oplossen door de binnenunit in een ruime kast te monteren. In die kast kan de binnenunit op hoog debiet circuleren terwijl de wtw er met een lager debiet haaks doorheen blaast. In die kast zit ook de eerder gebruikte coolerpad waar water doorheen kan stromen.
Dat ziet er ongeveer zo uit:
:strip_exif()/f/image/lausrkAU1GvHwst4DtWfNCeP.png?f=user_large)
Links is de werking in de zomer, rechts de werking in de winter.
ChatGPT kwam met deze schets op de proppen:
:strip_exif()/f/image/mEUOxEZWuGq1kxijhRaNjUrU.png?f=user_large)
Wellicht kan ik in de zomer ook de ontvochtigingsfunctie van de airco gebruiken. Alle kanalen in huis zijn dampdicht geïsoleerd. Home Assistant stuurt nu al warmtepomp en ventilatie aan. Dit kan er prima bij om botsingen van systemen te voorkomen. De FZ25UKE laat zich via de CN-CNT connector prima aansturen en uitlezen. Ik zal wat moeten experimenteren met het plaatsen van schotten of schalen om de luchtstroom te optimaliseren. De coolerpad is van een soort karton waar het water makkelijk doorheen 'kruipt" zonder dat het veel gespetter geeft. Het debiet gaat nu echter wel omhoog dus dat moet ik nog gaan ervaren. Overigens volstaan een korte puf water via een elektrisch ventiel om het karton efficient te bevochtigen.
Nou, wie wilt als eerste schieten?
