ABB groepenkast en busboard naar 3-fase

[Leetness]

Hi allemaal, ik heb een vraag over onze groepenkast waar ik geen eenduidig antwoord op kan vinden. Ik heb flink wat artikelen doorgelezen en snap redelijk hoe busboards nu werken, maar ik kan niet bepalen welk soort busboard ik nu heb.

Lang verhaal kort; we willen onze huidige aansluiting verzwaren van 1-fase naar 3-fase en daar moet onze groepenkast ook op aangepast worden. Nu heb ik verschillende elektriciëns uit de buurt om een offerte gevraagd maar krijg ik tegenstrijdige berichten, namelijk;

1. Deze kast bevat een 1-fase ABB busboard en kan niet omgebouwd worden naar 3-fase. Hier moet een nieuwe 3-fase kast komen à €600.
2. Dit is een makkelijk klusje; nieuwe 4-polige hoofdschakelaar installeren en klaar. Iedere set van 4 groepen zijn dan verdeeld achter een van de 3 ALS.

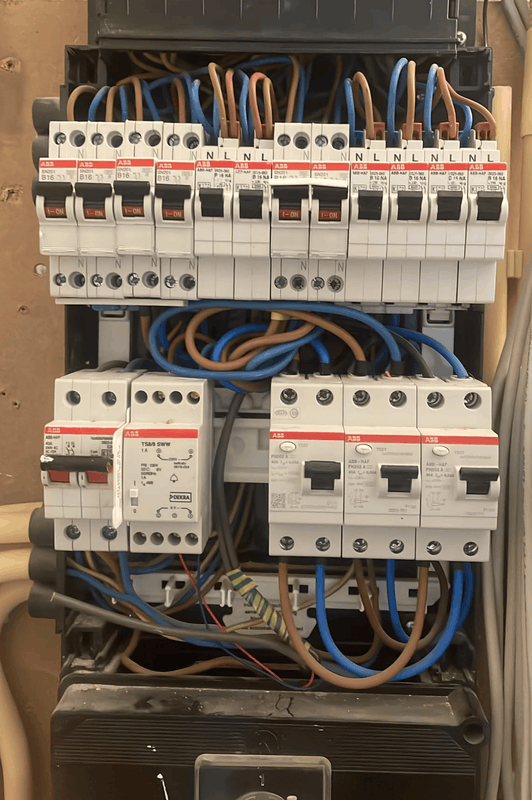

Kunnen jullie me op basis van onderstaande foto van mijn groepenkast vertellen welke situatie de juiste is, en voor welke werkzaamheden ik zou moeten tekenen?

[paQ]

Je zou de HS kunnen vervangen voor een 4P, de beltrafo opschuiven, en daisychainen waar nodig.
kosten: 1 nieuwe HS van wat... 4 tientjes?

[Vorkie]

Het is al een mengelmoesje - de groepen zonder schoefjes zijn busboard, terwijl die met schroefjes later zijn toegevoegd.

Als ik zo denk, zitten er 6 op 1 aardlek, 2 op 1 aardlek en 4 op 1 aardlek.

Advies > helemaal vervangen en naar standaard van nu brengen, inclusief overspanningsbeveilgiing.

[Leetness]

Vorkie schreef op woensdag 1 juli 2026 @ 16:59:
Het is al een mengelmoesje - de groepen zonder schoefjes zijn busboard, terwijl die met schroefjes later zijn toegevoegd.

Als ik zo denk, zitten er 6 op 1 aardlek, 2 op 1 aardlek en 4 op 1 aardlek.

Dank voor je reactie! Zodat ik het zelf ook begrijp en van kan leren; waarom denk je dit en is er een manier waarop ik zelf kan nakijken of dit inderdaad het geval is?

[Technician-]

Hier kan je veel beter voor een nieuwe kast gaan, 3 fasen uitgevoerd. En neem dan een met 3 rijen zodat je reserve ruimte houdt voor 3 fase groepen.

[Vorkie]

Leetness schreef op woensdag 1 juli 2026 @ 18:01:
[...]

Dank voor je reactie! Zodat ik het zelf ook begrijp en van kan leren; waarom denk je dit en is er een manier waarop ik zelf kan nakijken of dit inderdaad het geval is?

Diegene met schroefjes aan de onderzijde zijn geen busboard, dan zijn er dus 6 met busboard en de andere 6 zonder

[amiaima]

Aangezien er vanaf de aardlekken maar een afgaande kleur combinatie zwart blauw heeft vermoed ik dat het een 1F 2 split is. Ook is dat de goedkoopste oplossing van een simpel kastje.

Ik zou op die middelste aardlek de afgaande blauwe aansluiting eens nakijken of dat nog wel oke is, blank koper zien is mijn inziens niet lekker.

Ook de kast er onder is helemaal open met het gevaar als daar wat in valt voor veel problemen kan zorgen.

Bij een betere overzicht foto zou het zomaar kunnen dat er een kastje naast te zetten is, dat is nu niet zien. Je hebt wel wat meer ruimte nodig en het mag wel wat netter, wat bij meer ruimte makkelijker gaat zijn.

Van het internet, de mogelijkheden:

1-fase 3 split (1F 3x4), ABB Haf Hafonorm - Busboard 120313

1-fase 2 split (1F 2x6), ABB Haf Hafonorm - Busboard 105252

3-fase non split (3F 1x12), ABB Haf Hafonorm - Busboard 105251

3-fase 2 split (3F 2x6). ABB Haf Hafonorm - Busboard 105249

[willy1986]

willy1986 in "Het grote topic voor Elektra huisinstallaties - Deel 3"

Heb je hier misschien wat aan? Ik zie ook een fornuis groep. Die zal je ook moeten verdelen over twee fasen wanneer je naar 3 fase gaat. Alleen hoofdschakelaar vervangen is niet genoeg door busboard 2x6 ? met twee verschillende type installatie automaten.

[DrivinUCrazy]

Vorkie schreef op woensdag 1 juli 2026 @ 16:59:
Het is al een mengelmoesje - de groepen zonder schoefjes zijn busboard, terwijl die met schroefjes later zijn toegevoegd.

Als ik zo denk, zitten er 6 op 1 aardlek, 2 op 1 aardlek en 4 op 1 aardlek.

Advies > helemaal vervangen en naar standaard van nu brengen, inclusief overspanningsbeveilgiing.

Wat bedoel je precies met die overspanningsbeveiliging; welke componenten zou je daarvoor gebruiken?

[Vorkie]

DrivinUCrazy schreef op maandag 6 juli 2026 @ 14:06:
[...]

Wat bedoel je precies met die overspanningsbeveiliging; welke componenten zou je daarvoor gebruiken?

https://www.elektramat.nl...n-tt-40ka-din-rail-952310

Deze bijvoorbeeld.

[Ronald]

1 is beslist onwaar
2 is waarschijnlijk te kort door de bocht.

Werk van de elektricien kost geld... dus optie is een 4P hoofdschakelaar, 3F (3x4) busboard en 6 busboard automaten in (laten) kopen is waarschijnlijk het meest kosteneffectief,

Dan hoeft elektricien alleen busboard aan te sluiten op de 3 aardlekschakelaars, de 6 traditionele automaten vervangen en de hoofdschakelaar plaatsen met tijdelijke 3-poot kam over de fasen op de invoeding

1x https://www.sandervunderi...laars-2-polig-120313.html
6x https://www.sandervunderi...exomaat-b16-0025-060.html
1x https://www.sandervunderi...ijn-4-p-40a-sd204-40.html

Circa 170 euro materiaal en een uurtje, misschien anderhalf uur ... maar denk dat ik het in een uurtje zou redden...

[ Voor 29% gewijzigd door Ronald op 08-07-2026 13:21 ]

[Septillion]

Zelfs met de huidige componenten valt er nog wel wat te shuffelen om het over 3-fases te verdelen. Zelfs met het 2x6 busboard, juist door een deel niet-flexomaat te gebruiken.

Maar gezien er schijnbaar nooit echt over nagedacht is naar 3-fase te gaan is belangrijkste om nu te doen het in kaart brengen van de groepen. En dan bedenken wat een logische verdeling over de fases zou zijn. Vanaf daar kan je dan kijken hoe je dat kan dan en wat je kunt hergebruiken.

Zit nog wel even te kijken, wat zit er bijgedrukt op aardlek 2? Waar gaat dat heen? En zit dus nu echt in hetzelfde gat als de adereindhuls?

[Annuk]

Septillion schreef op woensdag 8 juli 2026 @ 14:30:
Zelfs met de huidige componenten valt er nog wel wat te shuffelen om het over 3-fases te verdelen. Zelfs met het 2x6 busboard, juist door een deel niet-flexomaat te gebruiken.

Maar gezien er schijnbaar nooit echt over nagedacht is naar 3-fase te gaan is belangrijkste om nu te doen het in kaart brengen van de groepen. En dan bedenken wat een logische verdeling over de fases zou zijn. Vanaf daar kan je dan kijken hoe je dat kan dan en wat je kunt hergebruiken.

Zit nog wel even te kijken, wat zit er bijgedrukt op aardlek 2? Waar gaat dat heen? En zit dus nu echt in hetzelfde gat als de adereindhuls?

Ik schat dat dat de bedrading is voor groep 7 & 8 wat weer "klassieke" automaten zijn die niet op het busboard kunnen.

@Leetness
Breng voor jezelf even goed in kaart wat je wilt en moet (ook toekomst).
Je kookplaat moet je al anders aan gaan sluiten als je overgaat naar 3F, daar zijn evt ombouwsetjes voor voor een busboard, maar misschien ook geen hele gekke optie om dat netjes met een 3P+N aardlekautomaat te doen, maar dan moet je sowieso al uitbreiden.
Tevens zijn die buisjes links onder ingevoerd beetje minder mooi om het zo te zeggen.

Makkelijkste en goedkoopste optie is je al gezegd hier. Maar is (vind ik) niet de meest nette optie.

[Ronald]

Busboard is ideaal voor kookplaat... Busboard kent geen krachtgroepen... een krachtgroep is 3 busboard automaten met een brug; verdeeld over de fasen. Fornuisgroep 2 ...

Het 3x4 busboard is als het goed is 123123123123 ;-)
