Grondkabel: verschillende kleuren aders

[Uhmazing]

Goedemiddag,

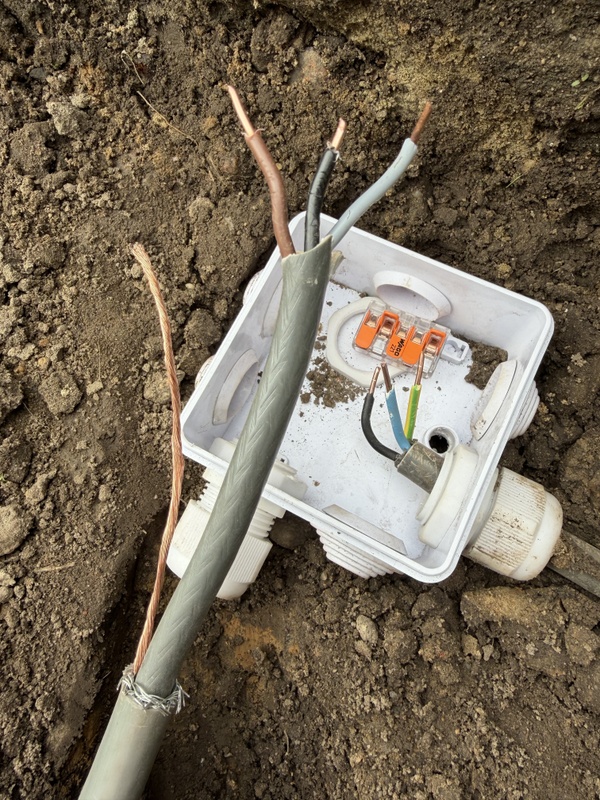

Op een bestaande buitenkabel wil ik een nieuwe buitenkabel verbinden.

De oude kabel heeft: zwart, blauw, groen/geel

De nieuwe heeft: zwart, grijs, bruin en aardlitze.

Welke kleur moet ik nu waar op aansluiten? Aardlitze komt op groen/geel, en de rest?

[Panzer_V]

Er vanuitgaande dat je oude kabel de rechterkabel op de foto is..... de fase draad (bruin) hier ontbreekt. Er zit alleen een zwarte schakeldraad in.

Je zult verder moeten zoeken. Wat zie je aan de andere zijde van de oude grondkabel? Hoe is dat aangesloten?


Ontmantel die oude draad eens....misschien zit de bruin er wel in maar is deze fors afgeknipt. In ieder geval de zwarte niet voor de fase gebruiken.

[ Voor 22% gewijzigd door Panzer_V op 08-06-2026 15:46 ]

[sypie]

Nieuwe kabel	Oude kabel
Bruin	Zwart
Zwart	Nul Blauw
Grijs	-
Litze	Aarding

LET OP: De zwarte draad van de nieuwe kabel dien je in te tapen met blauwe tape zodat die kleur overeenkomt met de functie van de draad. Doe dit ook aan de andere kant waar de nieuwe kabel wordt aangesloten. Dit geldt ook voor de zwarte draad van de oude kabel, die dient met bruine tape te worden ingetaped.

Let er ook op dat je de kabel met de buitenmantel door de wartel invoert. Pas in de kabeldoos krijg je het aangepelde stuk met de losse draden, niet daarbuiten. Deze opmerking is naar aanleiding van hoe de kabel op de foto te zien is.

Wanneer je verstandig bent knip je de grijze draad niet af maar dop je 'm af met een lasklem. Mocht je draadbreuk of kabelschade hebben dan heb je nog een bruikbare reservedraad.

Verder nog dit: mocht deze kabeldoos onder de grond komen dan hoop ik dat je de boel waterdicht maakt. In dit geval betekent dit dat je de doos volgiet met hars zodat er geen water bij de verbindingen kan komen. Dat doet dan ook meteen de vorige tip teniet, omdat een met hars gevulde kabeldoos niet te herstellen is.

[ Voor 4% gewijzigd door sypie op 08-06-2026 19:32 ]

[JCG]

nvm

[ Voor 95% gewijzigd door JCG op 08-06-2026 16:06 ]

[sypie]

@JCG In fase, nul en aarde schakeling?

[Reinier]

JCG schreef op maandag 8 juni 2026 @ 16:04:
L1 op bruin, L2 op zwart en L3 op grijs

Er zijn geen L2 en L3.

[DexterDee]

Je nieuwe kabel lijkt op een YMvK-as 3-fase kabel. Ergens zou ik verwachten dat er nog een blauwe nuldraad verstopt zit. Anders is het wel een heel verwarrende kabel. En je oude kabel lijkt inderdaad een bruine fasedraad te missen.

Meten is weten en het zou helpen om de kabel terug te traceren naar de meterkast en te kijken hoe deze daar aangesloten is.

Mocht je dit allemaal zo laten liggen en je hebt het doorgemeten, dan zou ik op z'n minst de kabel heel goed labelen aan de kant van de meterkast en de doos op de foto is niet geschikt om ingegraven te worden. Daar krijg je geheid problemen mee later. In de grond is het verstandig om met een grondmof cq. aftakmof te werken.

[JCG]

Reinier schreef op maandag 8 juni 2026 @ 16:06:
[...]


Er zijn geen L2 en L3.

Waarom dan een kabel gebruiken met de kleuren voor 3 fasen?

[Lord Anubis]

@DexterDee De kabels zijn gewoon zo te koop, met en zonder bruine ader en bij de andere zonder de blauwe ader. Zorg dat je aftaped per ader met de kleur van het doel van de ader zoals @sypie schreef. Dus op drie punten, begin, verbinding en einde goed in tapen met de bedoelde kleur/doel.

@JCG, Kan en mag gewoon als je dus tapet met de juiste kleur.


@sypie Enige is dat in het tweede kolommetje van de oude kabel 'nul' dus 'blauw' als tekst moet zijn

@Uhmazing Zit de oude kabel in een mantel buis? Als deze door de grond loopt moet dat wel ( VERPLICHT ). Of heeft deze ook een litze draad; dan weer de vraag waar is het litze?

Tevens is de doos zelf nooit 100% waterdicht, zou gaan voor een waterdichte doos of een verbinding met hars. Zit trouwens een boor gat in, kan je dus echt niet maken!!! Straks gaat er iemand op z'n sandalen na een regenbui daar staan.

[ Voor 32% gewijzigd door Lord Anubis op 08-06-2026 16:28 ]

[Truffeltje]

Een plaatje zegt zoveel.

Bij een grondkabel zit er standaard een aardedraad (oftewel aardlitze) in. Deze wordt echter niet meegeteld in het aderaantal.

Ben het ook wel eens met DexerDee , dit kan zo niet in of op de grond.

[M14]

sypie schreef op maandag 8 juni 2026 @ 16:04:

Nieuwe kabel	Oude kabel
Bruin	Zwart
Zwart	Nul
Grijs	-
Litze	Aarding

LET OP: De zwarte draad van de nieuwe kabel dien je in te tapen met blauwe tape zodat die kleur overeenkomt met de functie van de draad. Doe dit ook aan de andere kant waar de nieuwe kabel wordt aangesloten. Dit geldt ook voor de zwarte draad van de oude kabel, die dient met bruine tape te worden ingetaped.

Let er ook op dat je de kabel met de buitenmantel door de wartel invoert. Pas in de kabeldoos krijg je het aangepelde stuk met de losse draden, niet daarbuiten. Deze opmerking is naar aanleiding van hoe de kabel op de foto te zien is.

Wanneer je verstandig bent knip je de grijze draad niet af maar dop je 'm af met een lasklem. Mocht je draadbreuk of kabelschade hebben dan heb je nog een bruikbare reservedraad.

Verder nog dit: mocht deze kabeldoos onder de grond komen dan hoop ik dat je de boel waterdicht maakt. In dit geval betekent dit dat je de doos volgiet met hars zodat er geen water bij de verbindingen kan komen. Dat doet dan ook meteen de vorige tip teniet, omdat een met hars gevulde kabeldoos niet te herstellen is.

Zwart wordt typisch gezien als schakeldraad gebruikt. Ik zou eerder grijs als 'nul' pakken en zwart of bruin ongebruikt laten.

[KNed]

Panzer_V schreef op maandag 8 juni 2026 @ 15:45:

In ieder geval de zwarte niet voor de fase gebruiken.

Waarom "in ieder geval" niet? Als er een bruine in zit dan is het logisch om die als fase te gebruiken maar als er geen bruine is dan is het juist logisch om de zwarte als fase te gebruiken.

[Uhmazing]

Bedankt voor de reacties allemaal.

Deze doos is er een met hars.

Ik kan helaas niks herleiden. Ik kan geen bruine draad zien aan het uiteinde van de mantel. Volgens mij is het echt een 3-aderige kabel met zwart/blauw/geel.

Wordt het dan dus:

nieuw bruin - oud zwarT

Nieuw zwart - oud blauw

Aardlitze - geel?

[Truffeltje]

Aardlitze - geel? Ja , groen/geel.

[Reinier]

JCG schreef op maandag 8 juni 2026 @ 16:09:
[...]

Waarom dan een kabel gebruiken met de kleuren voor 3 fasen?

Excellente vraag. TS heeft duidelijk geen handige kabel gekozen

[Lord Anubis]

Uhmazing schreef op maandag 8 juni 2026 @ 16:28:
Bedankt voor de reacties allemaal.

Deze doos is er een met hars.

Ik kan helaas niks herleiden. Ik kan geen bruine draad zien aan het uiteinde van de mantel. Volgens mij is het echt een 3-aderige kabel met zwart/blauw/geel.

Wordt het dan dus:

nieuw bruin - oud zwarT

Nieuw zwart - oud blauw

Aardlitze - geel?


[Afbeelding]

Maar is de oude kabel dan wel beschermt met een mantelbuis?

[Septillion]

Je hebt de verkeerde kabel gekocht. De klassieke fout met -as kabel. Je had de tweeaderige YMVK-as moeten kopen.

Maar de oorspronkelijke kabel is geen grondkabel dus die in de grond hebben zonder mantel is niet de bedoeling.

En als die een doos met hars is, waarom zit er al een gat in je doos?

[Brent]

Reinier schreef op maandag 8 juni 2026 @ 16:45:
[...]


Excellente vraag. TS heeft duidelijk geen handige kabel gekozen

Ondanks de plaatjes in de webshop levert bijv Hornbach random kleuren, een welbekend probleem als je de reviews naleest. Ik heb er ook 1 met groen, blauw, geel, rood en zwart. Tsja, als je net 25 meter of meer hebt gekocht en Hornbach levert ook alleen maar door wat vanuit Duitsland komt (daar mogen er kennelijk andere kleuren zijn?) dan doe je het er maar mee. Het is vervelend, maar een kwestie van zelf nalopen wat wat is (dus de andere kant ook checken). Als je het omlabelt ben je natuurlijk helemaal netjes bezig.

[PappieDappie]

1) Je oude kabel is (zoals eerder opgemerkt) geen grondkabel en mag dus niet in de grond liggen.

2) Als je hier toch mee doorgaat, geel/groen op je aarddraad, blauw op grijs (voorkeur omtapen met blauw aan beide zijde van de nieuwe kabel). Zwart op bruin. Zwarte van de nieuwe kabel niet gebruiken.

Maar advies (en eigenlijk een verplichting) is, je oude kabel in zijn geheel vervangen voor grondkabel (zoals je nieuwe kabel). Raadpleeg een goede electricien voor advies.

[PappieDappie]

Septillion schreef op maandag 8 juni 2026 @ 21:22:
Je hebt de verkeerde kabel gekocht. De klassieke fout met -as kabel. Je had de tweeaderige YMVK-as moeten kopen.

Maar de oorspronkelijke kabel is geen grondkabel dus die in de grond hebben zonder mantel is niet de bedoeling.

En als die een doos met hars is, waarom zit er al een gat in je doos?

Ik zie in het vlugge geen gat, maar een echte grondmof heeft een gaatje in de deksel omdat de 2 componenten hars, warm wordt als je dat gaat kneden. Kabels goed aan elkaar maken met lasklemmen (zgn wago), hars erin gieten, deksel erop, tijdje laten afkoelen en hard laten worden, gaatje dichtmaken met bijgeleverd dopje (meestal rood), klaar.

[sypie]

PappieDappie schreef op dinsdag 9 juni 2026 @ 22:23:
[...]

Ik zie in het vlugge geen gat,

Op de foto in de TS staat een kabeldoosje met een schroefgat er in, net naast de wartel aan de rechterkant.

[PappieDappie]

Oh die 1e foto, niet goed gekeken. Ik denk dat er links (onder de kabel) ook zo'n gat zit om op de muur te bevestigen. Sowieso is heel het gebeuren totaal ongeschikt voor in de grond (op de nieuwe grondkabel na dan natuurlijk). Als electricien zou ik dit niet zo maken. Die verantwoording zou ik niet nemen.

P.S. Bij nader inzien lijkt alles ook niet erg diep te liggen. Moet officieel op 60 cm liggen. Let hier ook op.

[ Voor 15% gewijzigd door PappieDappie op 09-06-2026 22:47 ]

[TheGhostInc]

PappieDappie schreef op dinsdag 9 juni 2026 @ 22:38:
Oh die 1e foto, niet goed gekeken. Ik denk dat er links (onder de kabel) ook zo'n gat zit om op de muur te bevestigen. Sowieso is heel het gebeuren totaal ongeschikt voor in de grond (op de nieuwe grondkabel na dan natuurlijk). Als electricien zou ik dit niet zo maken. Die verantwoording zou ik niet nemen.

Zijn gewoon standaard pakketjes:
https://www.elektramat.nl/emhub-gietmofpakket-4082060/
Dat is net wat voordeliger dan degene met een mooier gevormde kunststof buitenkant:
https://www.elektramat.nl...der-connectoren-cb010201/

Ik blijf het ook raar eruit vinden zien, maar deze grondmof is wel prima geschikt.
En ik moet ook eerlijk zeggen dat degene met voorgevormde kunststof vorm wat meer risico heeft van leeglopen. Zo'n lasdoosje is al praktisch waterdicht, als je er dan giethars in doet blijft die ook in het doosje door de wartels.

[Romborum]

Die oude kabel is voor mij echt gek. De kleuren kloppen niet, er hoort nog een bruine in de kabel te zitten, waarschijnlijk weggeknipt? En volgens mij ook de hele omvlechting en litze, maar dat kan ook aan de foto liggen, slecht te zien. Graaf de kabel een beetje op. Op de kabel staat het type normaal gezien

En daarna moet je gaan meten. Hoe is de kabel aan de andere kant aangesloten? Is de blauwe een nul? Stel dat de kabel halverwege in een andere kabel loopt, dan kan het weer anders zijn. Ofwel: testen voor je de mof aanbrengt.

De nieuwe is een vo-ymvkas 3x2,5/2,5 vermoed ik. Een vaak gemaakte fout. Bij kas kabels kan je volstaan met 2x2,5/2,5. Maar gewoon die derde ader niet gebruiken is prima.

YMvK in de tuin, tja officieel mag het niet, maar praktisch is het pas onveilig als je door de kabel schept, want dat is het grote voordeel van de bewapening. Je moet zelf bepalen of je het risico wilt nemen. Het is niet dat de elektrische verbinding niet gaat werken. Stel dat in het verleden al half door die kabel is geschept, tja. Kansberekening.... Veel mensen nemen de gok met een ymvk. Of kiezen een kas 3x2,5 en gebruiken de litze niet. 🙊

[tlpeter]

Romborum schreef op woensdag 10 juni 2026 @ 16:12:
Die oude kabel is voor mij echt gek. De kleuren kloppen niet, er hoort nog een blauwe in de kabel te zitten, waarschijnlijk weggeknipt?

Nee, ik heb zelf ook zo'n grondkabel. Ik heb er niet opgelet tijdens het kopen. 7Het is gewoon toegestaan om doormiddel van een duidelijke kleurmarking andere kleuren draden te gebruiken.

[Romborum]

Of het echt mag is soms voer voor discussie. Maar als je het doet, dan moet je zeker goed markeren. En consequent over heel de verbinding. Dus elk uiteinde. In een bestaande situatie weet je niet of dat het geval is. Maar goed...

Edit Ik heb zelf in mijn tuin gekozen alle kabels te vervangen, het begin was onbetrouwbaar, dus daarmee conclusie dat ik het niet ga gebruiken...

[ Voor 24% gewijzigd door Romborum op 10-06-2026 16:29 ]

[Septillion]

Romborum schreef op woensdag 10 juni 2026 @ 16:12:
Die oude kabel is voor mij echt gek. De kleuren kloppen niet, er hoort nog een bruine in de kabel te zitten, waarschijnlijk weggeknipt?

Ook wel kabels gezien met alleen zwart als fasedraad. Dus dat is zo spannend niet.

En volgens mij ook de hele omvlechting en litze,

Gezien de PE draad is dit geen grondkabel / YMVK-as

[Romborum]

Dat laatste is waar, slechte kwaliteit foto dus. Sorry, ik zit op m'n mobiel, zit dan steeds heen en weer te scrollen

Ook wel kabels gezien met alleen zwart als fasedraad. Dus dat is zo spannend niet

Niet in een installatiekabel voor de Nederlandse markt. Daar weet ik namelijk wel wat van. En wat ik op de foto zie lijkt wel op een installatiekabel

[ Voor 77% gewijzigd door Romborum op 10-06-2026 16:55 ]

[Tillumen]

eigenlijk 2x de verkeerde kabel en dan ook nog aan elkaar knopen. Daar wordt het niet overzichtelijker van.

Misschien is niet zo'n slecht idee om alles wel goed te doen met het juiste materiaal.

[Lord Anubis]

Romborum schreef op woensdag 10 juni 2026 @ 16:49:
Dat laatste is waar, slechte kwaliteit foto dus. Sorry, ik zit op m'n mobiel, zit dan steeds heen en weer te scrollen


[...]

Niet in een installatiekabel voor de Nederlandse markt. Daar weet ik namelijk wel wat van. En wat ik op de foto zie lijkt wel op een installatiekabel

Wat je zegt is niet waar. Kabels met zwart en blauw ( met wel of geen groen/geel of litze ) zijn gewoon nodig. Alle kabels die hier in dit topic zijn normale kabels, alleen moeten ze juist gebruikt worden.

[Septillion]

Bruin, zwart of grijs zijn alle drie gewoon helemaal prima voor fase. Dus met die kabel niets mis. Alleen dat hij dus mantelbuisloos onder de grond ligt is dan weer niet fijn.

Andere kabel was wel een oepsje. Mooiste zou natuurlijk zijn om hem te wisselen met 2 aderige YMVK-as. Maarja, fout gemaakt. Zelf zou ik dan ook gewoon grijs omkleuren aan beide kanten.

[Romborum]

<knip> Niet nodig

[ Voor 91% gewijzigd door Septillion op 11-06-2026 09:10 ]

[Lord Anubis]

<knip> Niet nodig

[ Voor 92% gewijzigd door Septillion op 11-06-2026 09:11 ]

[bjusterbaarlik]

Romborum schreef op woensdag 10 juni 2026 @ 16:49:
Dat laatste is waar, slechte kwaliteit foto dus. Sorry, ik zit op m'n mobiel, zit dan steeds heen en weer te scrollen


[...]

Niet in een installatiekabel voor de Nederlandse markt. Daar weet ik namelijk wel wat van. En wat ik op de foto zie lijkt wel op een installatiekabel

Installatiekabel voor de Nederlandse markt kan gewoon de draden zwart, blauw en groen/geel hebben. De standaard is dan wel met bruin, maar zwart kan gewoon. Deze week nog in mijn handen gehad.

[Lord Anubis]

Terzijde zwart en blauw is ook een standaard voor kabels die gebruikt worden om b.v een device aan of af te schakelen. Zoals loods /schuur magazijn verlichting of vaste apparatuur met een schakelaar ervoor.

Septillion schreef op woensdag 10 juni 2026 @ 16:32:
Ook wel kabels gezien met alleen zwart als fasedraad.

Toch wel spannend. Ter verheldering, officieel heet het schakeldraad en wordt het over het algemeen op tekeningen aangeduid met de letter T ipv L. (- behalve bij 3fasen kabel dan heet het, de zwarte ader, fase F2/L2)
Wordt het gebruikt als fase draad dan moet het met tape ongekleurd worden.

[ Voor 53% gewijzigd door Lord Anubis op 12-06-2026 08:12 ]

[Romborum]

bjusterbaarlik schreef op donderdag 11 juni 2026 @ 18:31:
[...]

Installatiekabel voor de Nederlandse markt kan gewoon de draden zwart, blauw en groen/geel hebben. De standaard is dan wel met bruin, maar zwart kan gewoon. Deze week nog in mijn handen gehad.

Geef het typenummer maar eens.

Er bestaan idd een aantal afwijkende kabels. Maar is eigenlijk voor specifieke doelen / klanten. Niet echt voor de consumentenmarkt.

https://www.rexel.nl/nln/Rexel/Kabel/Installatiekabel/Voedingskabel-%3E%3D-1-kV%2C-voor-vaste-aanleg/Draka-VULT-Dca-Installatiekabel-3x2-5mm%C2%B2-koper-Dca-1M-835503NN/p/2850412519

Maar die heeft dus geen groen/geel. Dus ben echt benieuwd

Edit 2: het zou een heel oude kabel van meer dan 20 jaar geleden kunnen zijn. Tegenwoordig is het allemaal geharmoniseerd.

[ Voor 53% gewijzigd door Romborum op 11-06-2026 23:16 ]

[bjusterbaarlik]

Romborum schreef op donderdag 11 juni 2026 @ 22:45:
[...]

Edit 2: het zou een heel oude kabel van meer dan 20 jaar geleden kunnen zijn. Tegenwoordig is het allemaal geharmoniseerd.

Was het denk ook.
