Zonneschermen - algemeen advies en benodigd draagvermogen

[Yariva]

Mijn vraag

Ik wil 1 en mogelijk 2 zonneschermen kopen om deze aan de muur te monteren. Deze wil ik zelf inkopen en monteren. Ik wil graag zeker weten dat de bevestiging:

1. Mogelijk is
2. Veilig kan met genoeg stabiliteit

Situatieschets

Beetje schematische tekening gemaakt.

• Rood = buiten muur
• grijs = dragende constructie
• blauw = kozijnen / ramen / schuifpui
• groen = mogelijke zonneschermen
• geel = hemelwater afvoer

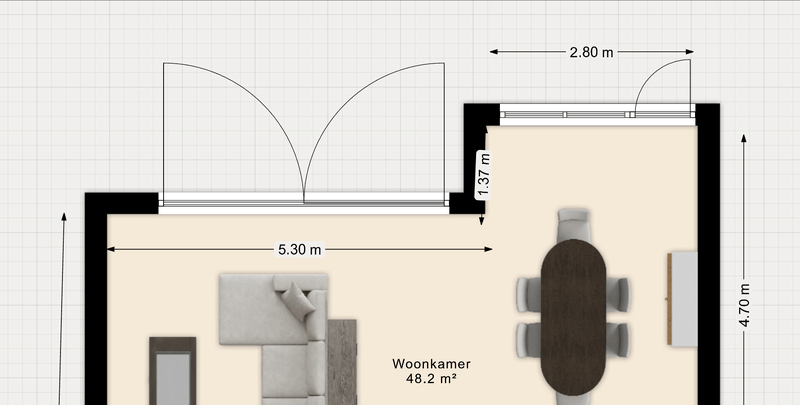

Ook de originele Funda tekening erbij gepakt met wat accurate afmetingen:

Het zonnescherm zelf

Wij zijn aan het kijken naar deze units. Ik ben gisteren naar het verkooppunt geweest en de beste man sprak over zo'n 75 a 80 kilo voor ~4,5 meter. Kortom flink wat gewicht wat ik (mits dit kan) wil verdelen over de bakstenen muur. Dat komt ongeveer uit op 40 kilo per steun.

Het tweede zonnescherm zal een kozijn moeten overbruggen van 244cm. Er vanuit gaande dat het gewicht ongeveer lineair is komt ik uit op een gewicht van rond de 55 kilo voor 3 meter. Ongeveer zo'n 25 a 30 kilo per steun.

Mijn idee is om met 1 schakelaar beide zonneschermen te bedienen. Hiervoor heb ik al 2 extra schakeldraden naar buiten getrokken zodat niks draadloos is en ik de gehele opstelling kan schakelen met een Aqara schakelaar.

De muur

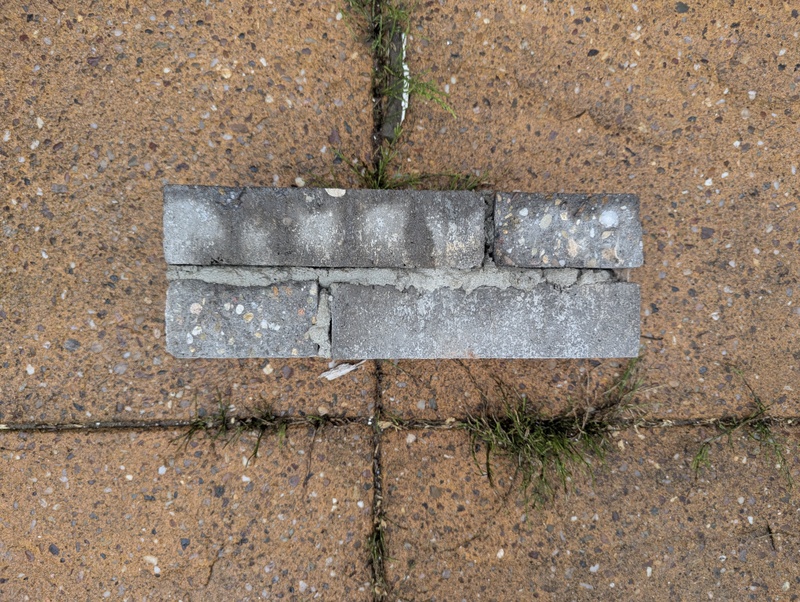

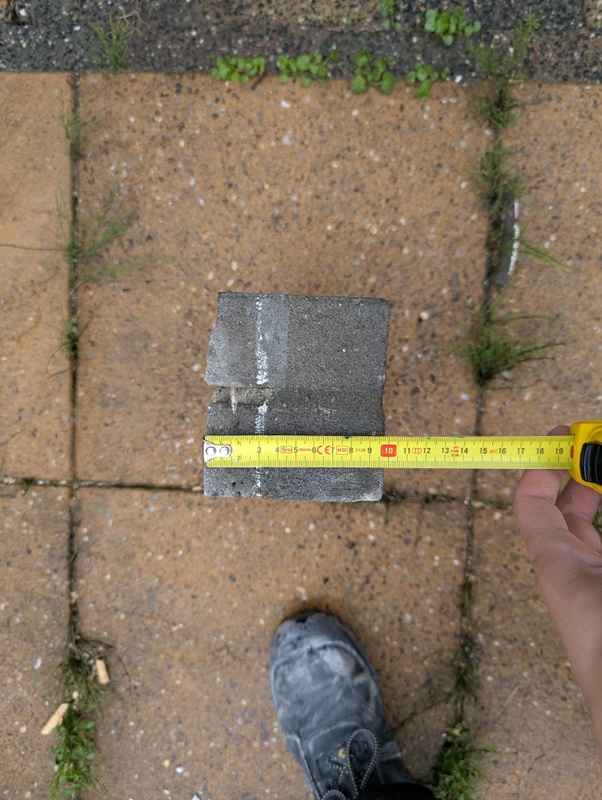

De muur zelf is niet dragend en er zit direct een spouw achter de bakstenen. Het betreft een halfsteensmuur, 10cm dik. Ik zou graag de constructie met chemische ankers willen bevestigen.

Na het advies gesprek

• Na een gesprek gisteren zijn een aantal van de plannen afgeschoten. Een aantal redenen:
• De hemelwaterafvoer (tevens erfgrens) tot het einde van de muur is ~10,5. Dat zou volgens de verkoper krap zijn / te veel risico dat bijvoorbeeld de baksteen kapot zou gaan. Hij heeft screens aangeraden voor het raam. Daar gaat mijn voorkeur niet naar uit gezien dat dan 2 verschillende motoren en afstanden zijn. Het plan om dan alles buiten met 1 schakelaar te verbinden zal niet meer lukken. Screens zijn waarschijnlijk wel goedkoper.
• De meegeleverde beugel is parallel aan het zonnescherm. Dat betekend dat deze partij geen haakse beugel kan mee leveren zoals bij mij (linker hoek bij de schuifpui) wel benodigd is. Mijn plan hiervoor is om een metalen / RVS beugel (en mogelijk 2 voor beide zonneschermen aan de linkerkant) te laten maken bij een specialist. 1cm dik om op deze plaat het zonnescherm te monteren. Deze beugel kan dan vervolgens oftewel haaks worden gemonteerd oftewel wat langer zijn naar beneden om de krachten beter te verdelen over meerdere bakstenen.

Stiekem zou ik het toch wel leuk vinden om 2 zonneschermen te installeren. Mij lijkt ook de beugels (laten) maken, desnoods eerst iets met CAD in elkaar knutselen niet heel lastig en een leuke klus. Ook hoop / denk ik dat het alsnog een kosteneffectieve oplossing is in plaats van laten plaatsen waarbij een externe partij deze montage op zich neemt.

Tegelijk denk ik ook na het lezen van berichten zoals deze https://www.reddit.com/r/..._zonnescherm_met_pluggen/ dat ik mij misschien ook te druk om niks maak. Maar goed ik laat het graag over aan de ervaren klussers op dit forum of dat terecht is.

De vragen die ik dan heb om in te schatten of dit realistisch en haalbaar is:
1. Hoe lang zou zo'n beugel dan moeten worden, met hoeveel chemische anders, welke diameter etc, etc. Exacte berekeningen zijn uiteraard welkom maar dan voelt het ook een beetje alsof ik mijn huiswerk aan iemand geef. Ik zou graag zelf leren hoe ik tot deze oplossing kom.
2. Misschien zien jullie een betere oplossing of denken jullie al meteen "doe maar niet, wordt niks en ga toch voor die screens".

En mocht ik belangrijke informatie zijn vergeten te melden om hier iets zinnigs over te zeggen dan hoor ik het ook graag.

[ Voor 26% gewijzigd door Yariva op 04-06-2026 13:17 ]

[naftebakje]

Sowiezo kan je geen 2 screens of zonneschermen met dezelfde schakelaar bedienen, je kan wel met 2 zo'n aquara modules werken: de ingangen naar de schakelaar kan parallel.

Maar de motoren mag je nooit of te nimmer samen hangen, daar gaan ze kapot van.

[Yaksa]

Ik zou voor screens gaan. Zonneschermen hebben een aantal nadelen, de zon schijnt er langs (alsnog de kamer in), bij harde wind en regen moeten ze dicht, om er maar twee te noemen.
Ik had in mijn vorige woningen screens, een hele grote op het kamerraam en een kleinere op de deur ernaast. Georiënteerd pal op het zuiden. Die hebben 20 jaar gehangen zonder noemenswaardig onderhoud (wel 'gewoon' handbediening van binnen uit).

[Yariva]

Ik zou voor screens kunnen gaan bij het raam, eventueel met een klein IP67 kastje erbij met uitvoering: Shelly 2PM Gen4. Dan bereik ik nog steeds mijn wens om niet met een fabrikant implementatie met RF te werken, hoef ik geen extra leidingen naar buiten te trekken en zou ik de actie van 1 schakelaar binnen met Home Assistant kunnen mappen naar de actie om de screens ook naar beneden te laten zakken.

Echter voor de schuifpui welke een actieve looproute is wil ik liever wel voor een zonnescherm gaan. Dat lijkt mij de meest logische setup.

[franssie]

Voordeel van een zonnescherm bij een schuifpui is dat de pui ook open kan blijven bij (lichte) regen.
Met de montage kan ik je helaas niet helpen.

[Yaksa]

Schuifpui vervangen door openslaande deuren is ook een optie...

[Yariva]

Yaksa schreef op donderdag 4 juni 2026 @ 15:24:
Schuifpui vervangen door openslaande deuren is ook een optie...

De openslaande deuren zijn er net 4 weken uit gesloopt voor een schuifpui met triple glas. Daar had je net even eerder mee moeten zijn
