Kortste klap als je eigenlijk geen electronica wilt ontwerpen is een TTL level shifter, zijn voor een paar euro als module te koop.
-1 voor de AI, ik ben 5 minuten van m'n leven kwijt, heb nu hoofdpijn en weet alsnog niks.
-1 voor de AI, ik ben 5 minuten van m'n leven kwijt, heb nu hoofdpijn en weet alsnog niks.
Ok, dus de output pir naar de shifter en die naar de led. Zoiets?
Ik zie het nu pas goed, maar je relay-bordje is hier niet voor bedoeld. Die heeft alleen een aansluiting voor een LDR, een lichtgevoelige weerstand. Er komt dus een voltage uit 1 van die pinnen en afhankelijk wat daar van overblijft op de andere pin, wordt er geschakeld.
Als je de juiste pin hebt, kun je daar ook gewoon een voltage opzetten, maar je moet even meten wat daar de waarden zijn.
Als je geen zin hebt om dat uit te zoeken, is het misschien makkelijker om een 3.3V "normaal" relaisbordje te scoren.
Als je de juiste pin hebt, kun je daar ook gewoon een voltage opzetten, maar je moet even meten wat daar de waarden zijn.
Als je geen zin hebt om dat uit te zoeken, is het misschien makkelijker om een 3.3V "normaal" relaisbordje te scoren.
De shifter komt tussen de PIR en de LED. Dus heeft met de relay, naar mijn idee, niets meer van doen. Als ik het goed heb…
Ligt aan je LED. Zo'n level shifter is meestal niet geschikt om meer dan enkele tientallen mA te schakelen. Dan kun je beter een of ander bordje met een mosfet die op 3.3v schakelt gebruiken. Maar als het echt alleen een simpel LEDje is, kan het wel werken.
Je relaisbordje wordt dan een wat complexe manier om alleen helderheid te detecteren, maar als je hem toch al hebt..
Je relaisbordje wordt dan een wat complexe manier om alleen helderheid te detecteren, maar als je hem toch al hebt..
Volgens mij heeft de LEDZ 5v nodig. Het is de PIR die slechts 3v leverd. Ik ga vandaag even controleren wat de led nodig heeft.
Van dat schema klopt helemaal niets. Dat schema sluit de + en de - van de batterij kort in de eerste Wago-connector (naast nog vele andere vreemde verbindingen). Zegt genoeg denk ik.LandnHoning schreef op zondag 31 mei 2026 @ 16:54:
Dit schema komt ai mee aan. Maar dat lijkt me ook onjuist. Iemand?
[Afbeelding]
AI-modellen kunnen dit (vooralsnog) niet, hier moet je het niet voor gebruiken. Het begrijpt ook niet wat het getekend heeft, je gaat dit ook niet kloppend krijgen met nog wat extra ge-heen-en-weer met het model.
Makkelijkste oplossing is om een 3.3V relais te gebruiken zoals deze: https://domoticx.net/webshop/relais-module-33vdc-schakelt-1xno-nc-250v-10a-l-trigger-small/
Ik kan je niet garanderen dat het gaat werken, dat hangt ervan af of het OUT-signaal voldoende stroom kan leveren.

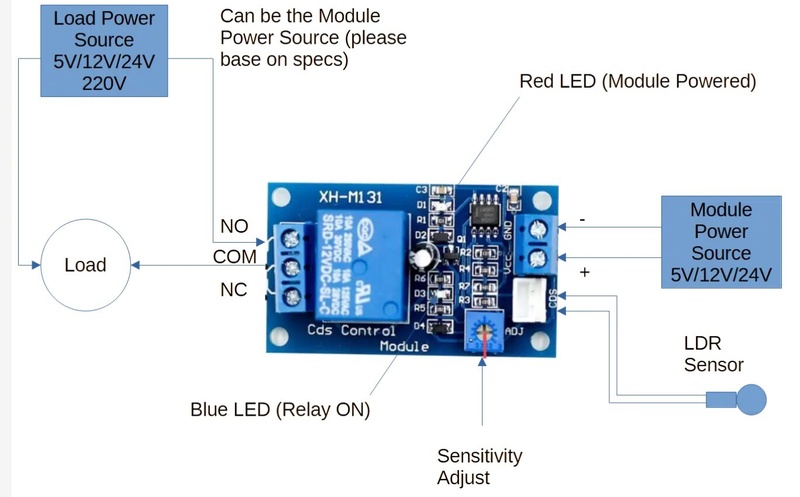

Dit is een leverancier schema van de XH-M131 en om daar een PIR op aan te sluiten ipv een LDR is mogelijk niet zoals het ontworpen is. Volgens mij is een LDR analoog en een PIR digitaal maar alles valt te tweaken. Zelf zou ik gewoon even een voorbeeld schakeling van een PIR opzoeken met bijvoorbeeld een Uno oid waar je praktisch ieder relais voor kunt inzetten.
:strip_exif()/f/image/2MvwL1CdhFgYStK9nUTJ4YrD.jpg?f=fotoalbum_large)
https://www.phippselectro...port/xh-m131-users-guide/
.
:strip_exif()/f/image/2MvwL1CdhFgYStK9nUTJ4YrD.jpg?f=fotoalbum_large)
https://www.phippselectro...port/xh-m131-users-guide/
.
Leuke gelegenheid voor een Simulide simulatie
https://simulide.com/p/

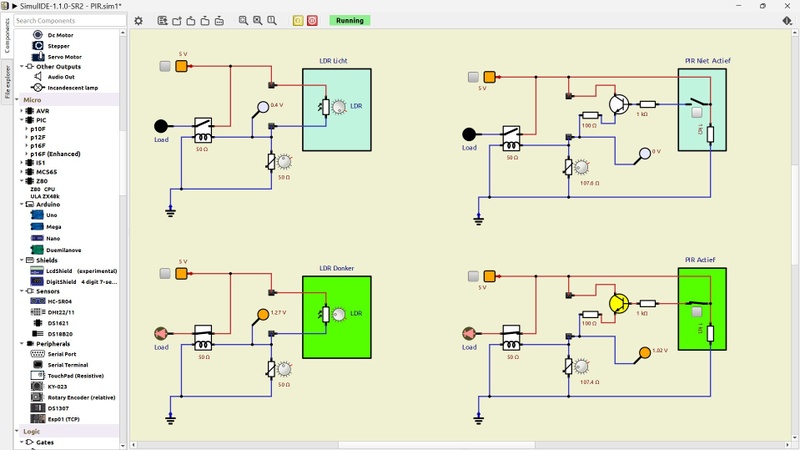

Vooropgesteld dat ik geen schema heb van de XH-M131 en rekening houdend dat de pot tot 0 Ohm gedraaid kan worden was het uitgangspunt om de LDR te vervangen door een NPN-transistor die gestuurd wordt door de PIR-uitgang .. https://learn.adafruit.co...tion-sensor/how-pirs-work .. dus waar nu de LDR zit die te vervangen door een transistor met een veiligheidshalve in serie geschakelde weerstand en waar de transistorbasis wordt gestuurd door het uitgangssignaal van de PIR en dan krijg je een schakeling zoiets als dit:
:strip_exif()/f/image/J3EzSTCRPpyBlu0YgXJAS9QZ.jpg?f=fotoalbum_large)
Voordeel is dan dat je de XH-M131 zou kunnen blijven gebruiken.
Ps, voor het gemak zijn de Load- en de Module Power Source tot één bron samengevoegd.
.
https://simulide.com/p/
Vooropgesteld dat ik geen schema heb van de XH-M131 en rekening houdend dat de pot tot 0 Ohm gedraaid kan worden was het uitgangspunt om de LDR te vervangen door een NPN-transistor die gestuurd wordt door de PIR-uitgang .. https://learn.adafruit.co...tion-sensor/how-pirs-work .. dus waar nu de LDR zit die te vervangen door een transistor met een veiligheidshalve in serie geschakelde weerstand en waar de transistorbasis wordt gestuurd door het uitgangssignaal van de PIR en dan krijg je een schakeling zoiets als dit:
:strip_exif()/f/image/J3EzSTCRPpyBlu0YgXJAS9QZ.jpg?f=fotoalbum_large)
Voordeel is dan dat je de XH-M131 zou kunnen blijven gebruiken.
Ps, voor het gemak zijn de Load- en de Module Power Source tot één bron samengevoegd.
.
[ Voor 11% gewijzigd door kitao op 04-06-2026 07:29 . Reden: Ps ]
