Condensator luidspreker stuk? Welke voor vervanging?

[nachtnet]

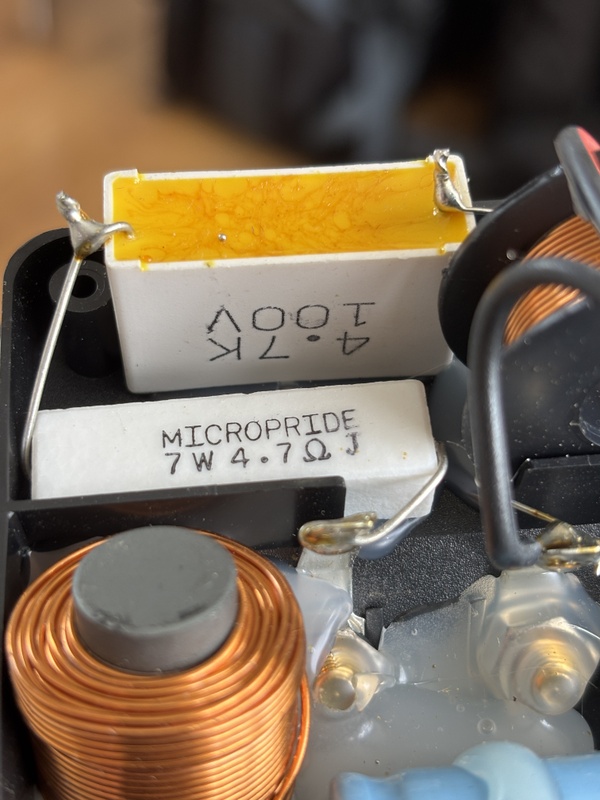

In mijn mission luidspreker zit in het hoge tonen gedeelte een defecte component waardoor er geen hoge tonen uit de luidspreker komen. Ik heb van de diverse componenten de weerstand gemeten en alles lijkt ok, behalve deze condensator in de afbeelding. Die geeft bij een weerstand meting over de pootjes aan dat er geen weerstand te meten is. Met andere woorden een open verbinding. Heb ik daar genoeg grond voor om aan te nemen dat de component dan stuk is? En dan de vervolg vraag… waar moet ik een vervangende component zoeken. Op de condensator staat 100V 4.7K en verder niets.

door de bomen zie ik even het bos niet meer..

[remco_k]

De condensator is juist goed.
Als je op deze met een dc meting een weerstandsmeting doet moet hij juist oneindig hoge weerstand geven.

[remco_k]

Je kan wel de tweeter (?) meten met je multimeter, die moet iets van een waarde geven. (Mits daar niet ook een condensator in zit en afhankelijk van het soort tweeter). Stuur daar eens een foto van?

Van deze componenten is de kans eigenlijk het grootst dat de tweeter defect is.

Heb je een 2e identieke speaker? Probeer dan eens onderdelen (filter en tweeter) te verwisselen om te bepalen welke defect is.

[ Voor 12% gewijzigd door remco_k op 30-05-2026 17:35 ]

[nachtnet]

@remco_k bedankt voor je uitgebreide antwoord en toelichting. Dan ga ik vanavond maar verder meten, heb uiteraard de tweede identieke speaker hier staan, maar die doet het zoals verwacht.

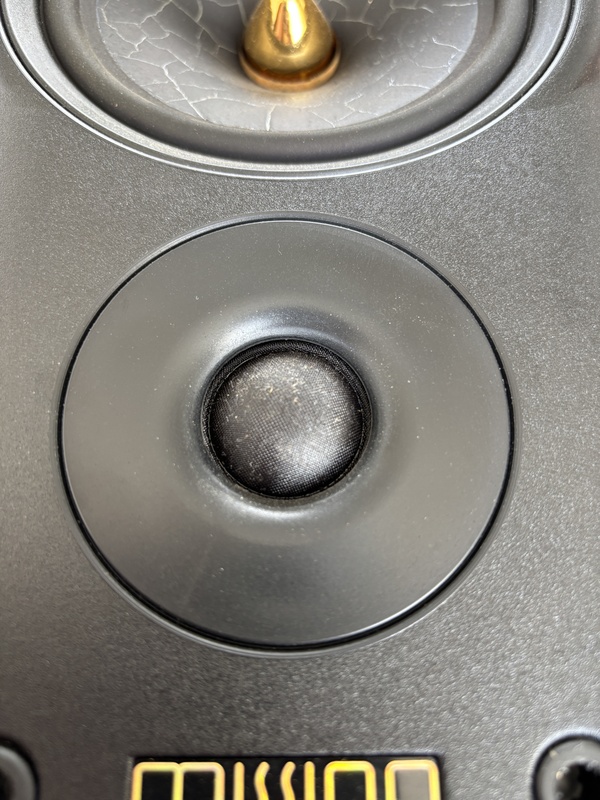

even uitzoeken hoe de tweeter uit de kast te halen.. en dat lijkt minder makkelijk dan gezegd.








ik zie even niet hoe ik deze zou kunnen verwijderen..

[ Voor 78% gewijzigd door nachtnet op 30-05-2026 17:47 ]

[remco_k]

Of haal alleen het filter uit de andere kast en zet die er tijdelijk in. Dan heb je in ieder geval de info of die het wel of niet is.

[nachtnet]

succes, onder de frontcover rubbers, zitten nog 4 schroeven verstopt. (dank aan een topic op zelfbouwaudio (daar kwam de informatie vandaan dat er nog wat schroeven op de voorzijde verstopt zitten.)

[remco_k]

Ik zou die tweeter laten zitten totdat je zeker weet dat ie dood is.

Je kan het filter testen door het andere filter er even voor in de plaats te zetten.

En die tweeter kan je meten met je multimeter (ook weerstand) op de 2 draadjes die van de tweeter naar het scheidingsfilter lopen. Meet dan meteen de tweeters van beide speakers. Ik -denk- dat je daar iets van een weerstand moet meten. Als er dan eentje oneindig hoog (onmeetbaar) geeft en de andere niet , dan is de onmeetbare zeer waarschijnlijk defect. Ook als er een groot verschil te zien is, dan is er eentje defect.

[ Voor 6% gewijzigd door remco_k op 30-05-2026 18:00 ]

[nachtnet]

remco_k schreef op zaterdag 30 mei 2026 @ 17:57:
Ik zou die tweeter laten zitten totdat je zeker weet dat ie dood is.

Je kan het filter testen door het andere filter er even voor in de plaats te zetten.

En die tweeter kan je meten met je multimeter (ook weerstand) op de 2 draadjes die van de tweeter naar het scheidingsfilter lopen. Meet dan meteen de tweeters van beide speakers. Ik -denk- dat je daar iets van een weerstand moet meten. Als er dan eentje oneindig hoog (onmeetbaar) geeft en de andere niet , dan is de onmeetbare zeer waarschijnlijk defect. Ook als er een groot verschil te zien is, dan is er eentje defect.

je had gelijk, tweeter geeft bij directe meting op de los gesoldeerde tweeter een oneindige meting. (open verbinding) dus ik ga maar eens even bedenken of ik de tweeter wil vervangen of een andere set ga zoeken.

[_ferry_]

Da's balen!
Eigenlijk kan een tweeter qua spoel alleen stuk door overbelasting. Maar ik heb ook wel eens een mechanisch defect gehad.
De aansluitingen zaten door het plastic gestoken. En met een soort popnagel zat dan weer aan de andere kant het draad richting de spoel geklemd. Die verbinding was losgeraakt, visueel leek het in orde, maar er was geen goed contact meer. Zoiets zou hier misschien ook nog het geval kunnen zijn.

[nachtnet]

_ferry_ schreef op zondag 31 mei 2026 @ 09:41:
Da's balen!
Eigenlijk kan een tweeter qua spoel alleen stuk door overbelasting. Maar ik heb ook wel eens een mechanisch defect gehad.
De aansluitingen zaten door het plastic gestoken. En met een soort popnagel zat dan weer aan de andere kant het draad richting de spoel geklemd. Die verbinding was losgeraakt, visueel leek het in orde, maar er was geen goed contact meer. Zoiets zou hier misschien ook nog het geval kunnen zijn.

Zoiets stond eigenlijk ook in dat eerder genoemde zelfbouwaudio topic genoemd, maar daar heb ik niet de skills voor. Ik heb een paar marktplaats berichten gestuurd naar aanbieders van luidsprekers in de buurt, zodat ik binnenkort een ander setje kan neerzetten. Dan ga ik gelijktijdig opzoek naar hoe deze tweeter te repareren/ vervangen. Ik kan bij succes altijd het vervangende setje weer verkopen.

[nachtnet]

voorlopig laatste update:
Ik heb inmiddels een ander mission setje ontvangen. (M70) deze klinken als een huis en staan nu hun best te doen op een David Axelrod cd en hebben al hun best gedaan op een Dire Straits Lp (Love over Gold)
Ze zijn iets kleiner dan de set waar ik dit topc mee gestart ben, maar vooralsnog niet ontevreden met de uitkomst.
Dank @remco_k & @_ferry_ voor de tijd en antwoorden op mijn vragen.
