Ik heb getwijfeld of dit nu in Bouwen en klussen hoort of in Smarthome, toch maar voor BK gekozen.
Wij wonen in een buitengebied op zandgrond. Het eerste betekend dat helaas de waterdruk best wel wat te wensen over laat en het tweede betekend dat je in de zomer echt wel dagelijks moet sproeien wil je je gras en planten nog een beetje leuk houden.
Beide problemen wil ik oplossen met een waterpuls en een zelfbouw irrigatiesysteem. Dit topic wil ik enerzijds gebruiken om mijn avontuur te delen met jullie, maar uiteraard ben ik ook benieuwd naar ervaringen input van anderen.
De waterpuls
Vorige week hebben we een puls laten slaan. De buis is 10 meter lang waarvan de onderste 5 meter als filterbuis dient.
Omdat we letterlijk nét onze achtertuin hebben laten aanleggen en het gras voorzichtig begint op te komen was in de achtertuin aanleggen geen optie.
Aan de voorkant van de woning, op een plekje waar ook de klikos staan hebben we de buis laten plaatsen.
Op de tekening van onze woning op de kavel heb ik met een blauwe punt te plek van de buis aangegeven
De pomp
Met een waterpuls heb je eigenlijk 2 verschillende pompen die je kunt kiezen: een gewone (zelfaanzuigende) pomp of een bronpomp.
De eerste zullen de meeste wel kennen, gewoon een pomp zoals je vaker ziet. Een bronpomp is eigenlijk een soort dompelpomp maar dan voor in een smalle buis.
Aangezien ik geen zin had ook nog iets te moeten bouwen voor de pomp buiten, en bang was voor geluidsoverlast ben ik voor een bronpomp gegaan.
Na wat zoekwerk viel mijn beslissing op een IBO 2.5 STM25. Het voordeel van dit type is dat deze dus volledig in de buis onder de grond kan waardoor de pomp zelf (hopelijk) niet te horen zal zijn en ook geen kans op bevriezing heeft. Kwestie van de pomp in de buis hangen en niet meer naar omkijken.
Op dit moment is het wachten op levering van de pomp.
Wat moet er allemaal beregend worden?

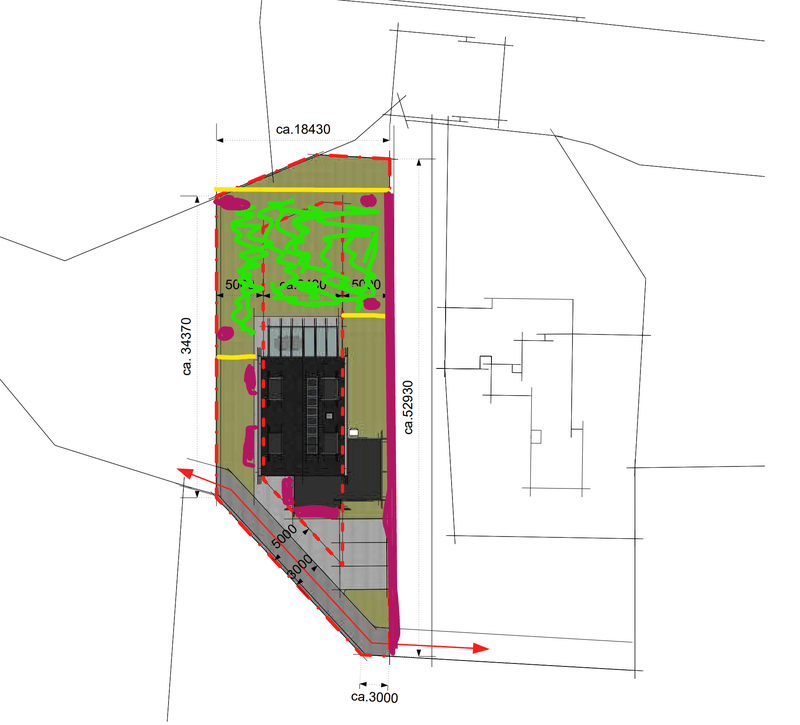

In totaal wil ik 4 zones gaan aanleggen, aanschouw mijn snipping tool paint skills
/f/image/lT5v2ojH2qMzNnVbmPlzp3XE.png?f=fotoalbum_large)
Legenda:
Paars = water
Groen = gras
Zone 1 = laurier haag
Over de volle lenge van de kavel, aan de rechterkant loopt een laurierhaag.Tijdens het planten van de haag is hier al een druppelslang tussendoor gelegd. Kwestie van een output erop klikken en klaar.
Zone 2 = bloembakken
Aan de voorkant en linkerkant van de woning heb ik bloembakken tegen de woning ingekleurd. Deze zomer gaan we die met stapelblokken bouwen.
Zone 3 = sproeiers grasveld rechts
Rechts van het grasveld plaats ik 2 sproeiers in 1 zone zodat die tegelijkertijd de rechterkant van het grasveld kunnen sproeien.
Zone 4 = sproeiers grasveld links
En ook aan de linkerkant komt er 1 zone met 2 sproeiers die de linkerkant van het gras voor hun rekening nemen.
Waarom het grasveld verdelen over 2 sproeiers?
Enerzijds omdat ik bang ben dat ik wellicht niet genoeg debiet haal met 4 sproeiers tegelijkertijd, anderzijds omdat ik van 2 verschillende kanten met mijn aanvoerleiding kom.
Zoals ik al uitlegde: de tuin is echt nét klaar dus als het even kan wil ik niet weer mijn hele tuin overhoop gooien om leidingen erin te graven.
De rechter zone kan ik de leiding gewoon in/tegen de haag leggen, dan zie je er niets meer van. Voor de linker zoner kan ik hetzelfde doen, maar dan ga ik dus vanaf de puls eerst links voor het uis langs tot aan de linker erfgrens en daar ook langs de haag.
De oprit bestaat nu nog alleen uit een laag repack, daar komt later een laag leemgrind overheen. Die leidingen kunnen dus prima op het repack en dan later het leemgrind eroverheen.
Als je alles zelf wil bouwen, hoe maak je dan zones?
Nu kun je natuurlijk een kant en klare rainbird (of een ander merk) bestellen en klaar. Maar we zitten op tweakers, dus we denken het zelf beter te kunnen bouwen :)
Het eerste wat ik opgelost wilde hebben was een geautomatiseerde kraan. Maar wel eentje die ik met goed fatsoen via Home Assistant kon bedienen.
Op de proef besteld ik op AliExpress een Tuya Zigbee or Wifi Water Valve waarbij het voor mij belangrijk was dat het via wifi werkte en niet via zigbee (omdat, voor zover ik kon achterhalen, een zigbee valve een tuya bridge nodig zou hebben).
Er was nog wel enige twijfel of deze dan ook via tuya local zou werken (een vereiste) dus vandaar eerst maar 1 besteld.
Een week later kwam de kraan binnen. Koppelen met de mobile app van Tuya was een fluitje van een cent en ook tuya local had nul problemen met de kraan.
Een pluspunt bleek te zijn dat je ook nog kon instellen welke stand de kraan moet hebben wanneer hij stroom krijgt (open, dicht of niets doen.
)Nu ik weet dat dit werkt, kan ik de rest bestellen. Uit de waterpuls komt dan een aanvoer van 32mm tyleen welke naar een verdeler gaat met op elke uitgang zo'n kraan.
En eigenlijk zijn we er dan al bijna! De rest is een kwestie van automatiseren middels Home Assistant. Ik ben nog een beetje zoekende hoe ik het ga aanpakken: er zijn een paar irrigatie integrations te vinden waar ik eens mee wil spelen. Een andere oplossing is het gewoon zelf bouwen middels diverse automations.
Vervolg
Poehee, je bent al helemaal tot hier gekomen met lezen .. dankjewel
Het is nu wachten tot alle spulletjes binnenkomen, en na mijn vakantie wil ik beginnen met de aanleg ervan. Zodra ik mijn spullen heb, zal ik hier het vervolg posten
Wij wonen in een buitengebied op zandgrond. Het eerste betekend dat helaas de waterdruk best wel wat te wensen over laat en het tweede betekend dat je in de zomer echt wel dagelijks moet sproeien wil je je gras en planten nog een beetje leuk houden.
Beide problemen wil ik oplossen met een waterpuls en een zelfbouw irrigatiesysteem. Dit topic wil ik enerzijds gebruiken om mijn avontuur te delen met jullie, maar uiteraard ben ik ook benieuwd naar ervaringen input van anderen.
De waterpuls
Vorige week hebben we een puls laten slaan. De buis is 10 meter lang waarvan de onderste 5 meter als filterbuis dient.
Omdat we letterlijk nét onze achtertuin hebben laten aanleggen en het gras voorzichtig begint op te komen was in de achtertuin aanleggen geen optie.
Aan de voorkant van de woning, op een plekje waar ook de klikos staan hebben we de buis laten plaatsen.
Op de tekening van onze woning op de kavel heb ik met een blauwe punt te plek van de buis aangegeven
:no_upscale():strip_icc():strip_exif()/f/image/aTXbMuXMhRhLYtOwozpsvrgk.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/2a0eWzZXBcanQE78PlA1Bvks.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/IPomGFzJGCiqJjzy9NnllD41.jpg?f=user_large) |
:no_upscale():strip_icc():strip_exif()/f/image/OpHwqH40YHIOIP76IjKNoS7Z.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/ddFkrWfMYZkf1OKPaUTOUqmb.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/IjjS1oSOQQ4toyBnDXpkemZM.jpg?f=user_large) |
:strip_exif()/f/image/DXsNBJivzGB3G2GP5cKNMmY8.png?f=user_large) |
Met een waterpuls heb je eigenlijk 2 verschillende pompen die je kunt kiezen: een gewone (zelfaanzuigende) pomp of een bronpomp.
De eerste zullen de meeste wel kennen, gewoon een pomp zoals je vaker ziet. Een bronpomp is eigenlijk een soort dompelpomp maar dan voor in een smalle buis.
Aangezien ik geen zin had ook nog iets te moeten bouwen voor de pomp buiten, en bang was voor geluidsoverlast ben ik voor een bronpomp gegaan.
Na wat zoekwerk viel mijn beslissing op een IBO 2.5 STM25. Het voordeel van dit type is dat deze dus volledig in de buis onder de grond kan waardoor de pomp zelf (hopelijk) niet te horen zal zijn en ook geen kans op bevriezing heeft. Kwestie van de pomp in de buis hangen en niet meer naar omkijken.
Op dit moment is het wachten op levering van de pomp.
Wat moet er allemaal beregend worden?
In totaal wil ik 4 zones gaan aanleggen, aanschouw mijn snipping tool paint skills
:strip_exif()/f/image/lT5v2ojH2qMzNnVbmPlzp3XE.png?f=user_large)
Legenda:
Paars = water
Groen = gras
Zone 1 = laurier haag
Over de volle lenge van de kavel, aan de rechterkant loopt een laurierhaag.Tijdens het planten van de haag is hier al een druppelslang tussendoor gelegd. Kwestie van een output erop klikken en klaar.
Zone 2 = bloembakken
Aan de voorkant en linkerkant van de woning heb ik bloembakken tegen de woning ingekleurd. Deze zomer gaan we die met stapelblokken bouwen.
Zone 3 = sproeiers grasveld rechts
Rechts van het grasveld plaats ik 2 sproeiers in 1 zone zodat die tegelijkertijd de rechterkant van het grasveld kunnen sproeien.
Zone 4 = sproeiers grasveld links
En ook aan de linkerkant komt er 1 zone met 2 sproeiers die de linkerkant van het gras voor hun rekening nemen.
Waarom het grasveld verdelen over 2 sproeiers?
Enerzijds omdat ik bang ben dat ik wellicht niet genoeg debiet haal met 4 sproeiers tegelijkertijd, anderzijds omdat ik van 2 verschillende kanten met mijn aanvoerleiding kom.
Zoals ik al uitlegde: de tuin is echt nét klaar dus als het even kan wil ik niet weer mijn hele tuin overhoop gooien om leidingen erin te graven.
De rechter zone kan ik de leiding gewoon in/tegen de haag leggen, dan zie je er niets meer van. Voor de linker zoner kan ik hetzelfde doen, maar dan ga ik dus vanaf de puls eerst links voor het uis langs tot aan de linker erfgrens en daar ook langs de haag.
De oprit bestaat nu nog alleen uit een laag repack, daar komt later een laag leemgrind overheen. Die leidingen kunnen dus prima op het repack en dan later het leemgrind eroverheen.
Als je alles zelf wil bouwen, hoe maak je dan zones?
Nu kun je natuurlijk een kant en klare rainbird (of een ander merk) bestellen en klaar. Maar we zitten op tweakers, dus we denken het zelf beter te kunnen bouwen :)
Het eerste wat ik opgelost wilde hebben was een geautomatiseerde kraan. Maar wel eentje die ik met goed fatsoen via Home Assistant kon bedienen.
Op de proef besteld ik op AliExpress een Tuya Zigbee or Wifi Water Valve waarbij het voor mij belangrijk was dat het via wifi werkte en niet via zigbee (omdat, voor zover ik kon achterhalen, een zigbee valve een tuya bridge nodig zou hebben).
Er was nog wel enige twijfel of deze dan ook via tuya local zou werken (een vereiste) dus vandaar eerst maar 1 besteld.
Een week later kwam de kraan binnen. Koppelen met de mobile app van Tuya was een fluitje van een cent en ook tuya local had nul problemen met de kraan.
Een pluspunt bleek te zijn dat je ook nog kon instellen welke stand de kraan moet hebben wanneer hij stroom krijgt (open, dicht of niets doen.
)Nu ik weet dat dit werkt, kan ik de rest bestellen. Uit de waterpuls komt dan een aanvoer van 32mm tyleen welke naar een verdeler gaat met op elke uitgang zo'n kraan.
En eigenlijk zijn we er dan al bijna! De rest is een kwestie van automatiseren middels Home Assistant. Ik ben nog een beetje zoekende hoe ik het ga aanpakken: er zijn een paar irrigatie integrations te vinden waar ik eens mee wil spelen. Een andere oplossing is het gewoon zelf bouwen middels diverse automations.
Vervolg
Poehee, je bent al helemaal tot hier gekomen met lezen .. dankjewel
Het is nu wachten tot alle spulletjes binnenkomen, en na mijn vakantie wil ik beginnen met de aanleg ervan. Zodra ik mijn spullen heb, zal ik hier het vervolg posten
