Zonnepanelen aansluiten

[mcanic]

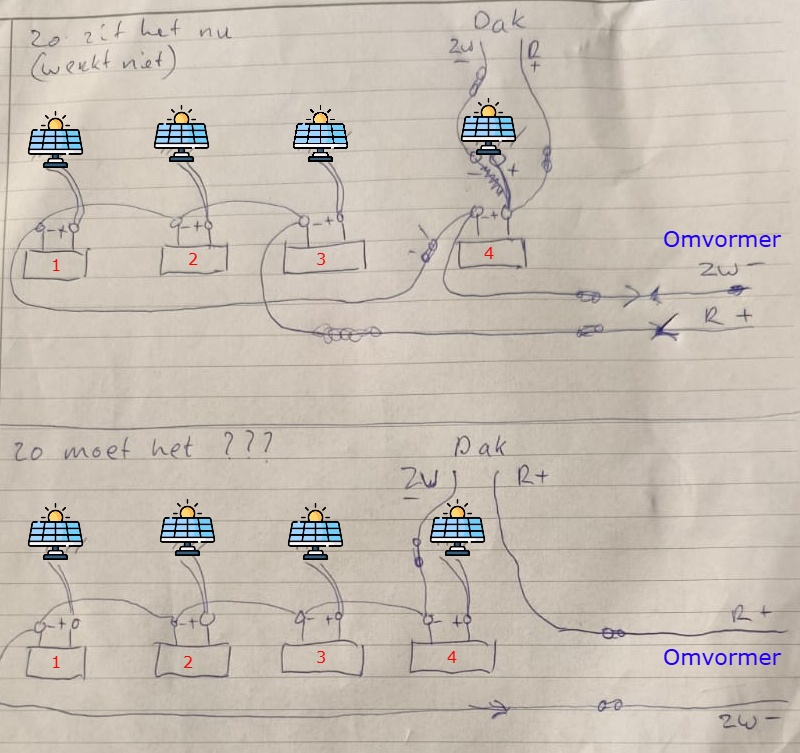

Hoi, deze vraag gaat over aansluiten zonnepanelen... hopenlijk kan iemand met wat verstand van zonnepanelen aansluiten mij helpen/advies geven. We hebben het samen bekeken en komen tot de onderstaande situaties (zoals het nu aangesloten is en niet werkt, en zoals we denken dat het zou moeten).
Ik vraag dit voor een vriend bij wie de dakdekkers de zonnepanelen op het platte dak hebben losgetrokken en weer aangesloten, maar het lampje van de omvormer blijft knipperen. Alle zonnepanelen zijn uitgerust meteen optimizer (Solar Edge). Er komt een zwarte en rode draad van het dak waar nog een aantal zonnepanelen liggen (eveneens met optimizers), komt uit bij 4 zonnepanelen met optimizer 1 t/m 4, het geheel is aangesloten op zwart+rode draad die naa romvormer gaat (rechts op afbeelding)
Bovenste situatie is zoals nu aangesloten, ik denk zelf dat het moet zoals onderste situatie? Wat denken jullie?

[Ronald]

Je tekening is verwarrend: Een optimizer heeft 2 sets aansluitingen: Paneel en string.

Je tekent nu de paneel kabels aan de plus en string kabels aan de min... Ik ga er van uit dat dat niet handig getekend is...

De korte aansluitingen zijn + en - voor paneel.
De lange aansluitingen van optimizer naar optimizer (p-serie optimizers) of een set van lang en kort voor s-serie.

Als alles goed licht, dan meet je 1V per paneel spanning op de kabels los bij de omvormer: 8 panelen dus 8V.

Zorg dat de omvormer uit staat en spanningsloos is voor je kabels los haalt.


Je tekening "zo moet het" klopt, buiten het niet handig tekenen van + en -
