Hoe frees ik een leiding in tussen twee verdiepingen?

[JJ White]

Als deel van het aanleggen van een airco systeem met zwaartekracht condensafvoer moet ik een afvoerleiding infrezen over twee verdiepingen. Het infrezen zelf heb ik al vaker gedaan en is goed te doen, alleen zit ik met een uitdaging over hoe ik deze leiding netjes van de bovenverdieping naar de onderverdieping kan laten gaan.

Ik heb 20mm druk PVC op het oog om als afvoer te gebruiken, omdat 32mm veel dieper freeswerk nodig heeft en het condens volume van in totaal 5kW aan airco (verspreid over 3,5+2.0+2.0kW binnenunits) ruim door een 17mm binnen diameter zou moeten kunnen naar mijn idee. Mocht je hier een mening deel die aub!

Ik zou graag horen van iemand met ervaring hoe ik dit het beste kan aanpakken. Mijn huidige plan is om proberen van beide kanten zo recht mogelijk onder een hoek de muur in te boren en te hopen op dezelfde plek uit te komen. De uitdaging daarbij zal zijn om de stugge rechte afvoerpijp om de bocht heen te krijgen.

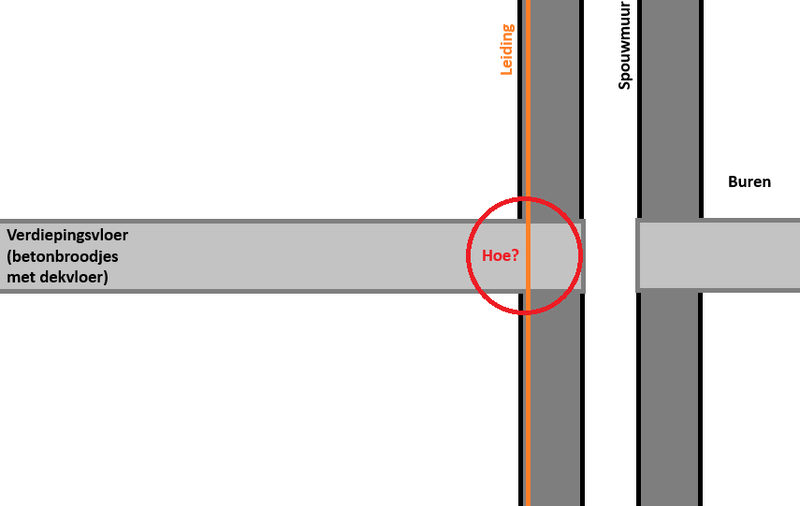

Artistieke impressie:

[naftebakje]

Is er een afvoerleiding op de verdieping zelf die bereikbaar is? Met een condenswaterpomp kan je best ver en hoog geraken waardoor je bijvoorbeeld in de badkamer kan geraken; je gebruikt dan flexibele buis als afvoer.

[Paul]

Mogelijk bestaat er een speciale machine voor, maar als dat niet zo is of dat geen optie is dan zie ik met de traditionele machines (frees, slijptol, en boor) drie opties:
- Genoeg muur weghakken om er met een boormachine bij te kunnen
- Genoeg vloer weghakken (horizontaal) dat je "diep" genoeg komt
- of met bochtjes werken en die twee combineren.

[JJ White]

naftebakje schreef op maandag 18 mei 2026 @ 12:18:
Is er een afvoerleiding op de verdieping zelf die bereikbaar is? Met een condenswaterpomp kan je best ver en hoog geraken waardoor je bijvoorbeeld in de badkamer kan geraken; je gebruikt dan flexibele buis als afvoer.

Met condenspompjes kom ik zeer gemakkelijk bij een bestaande afvoer, dat is het probleem niet. Alleen hebben meerdere installateurs mij streng afgeraden om deze te gebruiken, omdat deze onbetrouwbaar en luid zouden zijn. Als de verkoper het al afraad ben ik er zeker waakzaam voor. Daarnaast heb ik een top merk airco gekozen en stop ik moeite in het infrezen van leidingen om ook op de lange termijn een prettig en betrouwbaar systeem te hebben, condenspompjes die geluid maken en om de paar jaar kapot gaat houd ik daar liever buiten.

Paul schreef op maandag 18 mei 2026 @ 12:23:
Mogelijk bestaat er een speciale machine voor, maar als dat niet zo is of dat geen optie is dan zie ik met de traditionele machines (frees, slijptol, en boor) drie opties:
- Genoeg muur weghakken om er met een boormachine bij te kunnen
- Genoeg vloer weghakken (horizontaal) dat je "diep" genoeg komt
- of met bochtjes werken en die twee combineren.

Geluk is dat alle gaten die ik maak weer opgevuld kunnen worden met specie, zolang het huis maar niet instort! Je brengt me wel op het idee om te kijken of ik een 90 graden boor adapter zou kunnen gebruiken om de boormachine uit de weg te houden. In principe mag ik toch niet hameren op de kernboren die ik heb, dus dan zou een adapter kunnen werken... Dat is het proberen wel waard!

[t14wo]

Dit kan prima, maar zal wel even een lomp werkje worden waarbij je ook een stukje van de vloer moet weghakken om een sleuf te kunnen maken in de muur. Dat doe je zowel vanaf boven als van onder. En dan kan je er met een boorhamer met beitel wel bij. Zou niet al te spannend moeten zijn. Maar zodra je bezig gaat lijkt het even eerst erger te zijn dan je zou willen.

[decramy]

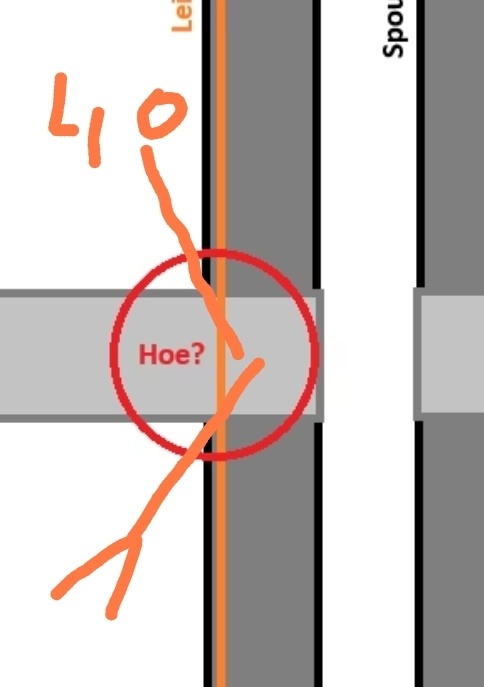

Ik heb mijn verwarmingsbuis destijds onder een hoek van 45 graden naar boven/beneden geboord. Toen ik een connectie had ben ik gaan uitbreiden.

[MarkSdS]

Als jouw condenspijp 20mm is, zou ik gaten zagen van plm 40mm, schuin de muur in van onder en van boven. Met een beetje richtwerk (kruislaser) komen ze elkaar tegen en geeft dit voldoende ruimte om jouw buis doorheen te voeren. Desnoods wat verwarmen tbv flexibiliteit.

Voordeel: een gatzaag gaat heel beheerst de strijd aan, wat geklieder met water hooguit.

[ Voor 29% gewijzigd door MarkSdS op 19-05-2026 06:44 ]

[SMSfreakie]

Als je in de wand voldoende ruimte weet te maken.. Zodat je met een boor (evt met hoek adapter) dus danig in de muur kan en dan pas door de vloer boren.. Alleen engelen geduld

[Makrolon]

SMSfreakie schreef op dinsdag 19 mei 2026 @ 17:05:
Als je in de wand voldoende ruimte weet te maken.. Zodat je met een boor (evt met hoek adapter) dus danig in de muur kan en dan pas door de vloer boren.. Alleen engelen geduld

Ik ben wel benieuwd naar een hoek adapter voor een sds plus boor om door beton te komen, waar koop je die?

[Makrolon]

Ik zou boven een sleuf frezen tot de vloer, dat vrij hakken, daar een lange boor (bv van een meter) 25mm in zetten, en zo recht mogelijk naar beneden boren. Dan beneden bij het plafond de sleuf zo diep maken dat je bij het gat bent.

[Ronald.42]

MarkSdS schreef op dinsdag 19 mei 2026 @ 06:40:
Als jouw condenspijp 20mm is, zou ik gaten zagen van plm 40mm, schuin de muur in van onder en van boven. Met een beetje richtwerk (kruislaser) komen ze elkaar tegen en geeft dit voldoende ruimte om jouw buis doorheen te voeren. Desnoods wat verwarmen tbv flexibiliteit.[Afbeelding]

Voordeel: een gatzaag gaat heel beheerst de strijd aan, wat geklieder met water hooguit.

Dat was ook mijn eerste gedachte, als je de dikte weet van de betonplaat kun je dat vrij makkelijk uitzetten op een stukje papier. Je zou met de 40mm of zelfs kleiner stijf tegen de muur of zelf al half in de muur naar beneden en omhoog kunnen boren dan hoef je maar een kleine hoek te maken. Op papier kun je dan uitzetten welke diameter je nodig hebt om er met die 20mm buis recht door te kunnen. Wat water betreft weinig tot geen water en de bouwstofzuiger erop.

Of wat @Makrolon zegt een zo'n lang mogelijke sds boor hoe langer de boor hoe kleiner de hoek kan worden. Ik gok op een 30 mm dat je het dan wel red. Ik zou wel van beide kanten boren want zelfs met een kleine hoek ben je op 25 cm dikte toch al snel een eind overdwars

[ Voor 10% gewijzigd door Ronald.42 op 19-05-2026 19:27 ]

[SMSfreakie]

Makrolon schreef op dinsdag 19 mei 2026 @ 19:16:
[...]

Ik ben wel benieuwd naar een hoek adapter voor een sds plus boor om door beton te komen, waar koop je die?

niet.. daarom engelen geduld met een gewone boor / kernboor 20mm

[P5ycho]

Als je op de juiste plek weet te boren hoef je maar door 2x 5cm constructief beton te boren, je komt dan in een holte in de broodjes terecht. Hetzelfde geldt voor kanaalplaten, op de juiste plek boren scheelt een hoop gedoe. Het zandcement stelt niet veel voor en kun je zo weer aanhelen, dat zou ik dus eerst voorboren en dan met een beiteltje iets ruimer weghalen zodat je ziet hoe de broodjes liggen.

[deWit]

Met een lange voor kun je wel wat flexen waarbij er plek is voor de boormachine maar je toch binnen de muur kan blijven. De hoeveelheid condens is echt minimaal dus een maat kleiner zou ik ook nog wel aandurven eigenlijk...

[P5ycho]

Her gaat er vooral om dat pluis en andere verontreiniging de buis niet verstoppen, daar heb je grotere kans op als je de diameter kleiner maakt. Als je dat risico wilt lopen had je net zo goed een pomp kunnen nemen, dus lekker 20mm gebruiken zou ik zeggen.

[doomtech]

Ik frees dat dit niet gaat lukken.

[Rukapul]

P5ycho schreef op dinsdag 19 mei 2026 @ 20:30:
Als je op de juiste plek weet te boren

Ik lees dit hier meerdere keren. Een betonboorder die bij mij aan de gang ging werkte vrij simpel: 'prikken' met een dunne voor door de vloer en kijken waar hij uit komt en dat als referentie gebruiken.

Hij kwam eerst in de keuken uit terwijl hij in de garage moest wezen moest dus 20cm verderop boren

Dat extra gat smeer je gewoon weer dicht.

[ Voor 4% gewijzigd door Rukapul op 19-05-2026 22:26 ]

[P5ycho]

Meestal kun je het staal in het beton opzoeken aan de onderkant, maar prikken kan ook idd.

[TTommie]

Hou je er rekening mee dat deze afvoeren nog wel eens verstopt kunnen raken. Mooi wegwerken is 1, maar als je er in de toekomst nog een keer bij moet maak je je leven wel erg ingewikkeld hiermee.

Maar je moet doen, wat je moet doen, just saying.

[JJ White]

Rukapul schreef op dinsdag 19 mei 2026 @ 22:25:
[...]

Ik lees dit hier meerdere keren. Een betonboorder die bij mij aan de gang ging werkte vrij simpel: 'prikken' met een dunne voor door de vloer en kijken waar hij uit komt en dat als referentie gebruiken.

Hij kwam eerst in de keuken uit terwijl hij in de garage moest wezen moest dus 20cm verderop boren

Dat extra gat smeer je gewoon weer dicht.

Ik heb het voordeel dat ik een warmtebeeldcamera heb, daarmee kan ik mooi zien waar de balken en de broodjes zitten in het plafond. Deze methode is al vaker van pas gekomen!

TTommie schreef op dinsdag 19 mei 2026 @ 23:44:
Hou je er rekening mee dat deze afvoeren nog wel eens verstopt kunnen raken. Mooi wegwerken is 1, maar als je er in de toekomst nog een keer bij moet maak je je leven wel erg ingewikkeld hiermee.

Maar je moet doen, wat je moet doen, just saying.

Dat snap ik, daarom gebruik ik ook PVC die ik kan verlijmen, in dit geval zelfs druk PVC zie tot 10bar aan kan. Dan kan ik de afvoer als het moet onder druk spoelen, of van onder of boven met een ontstoppingsveer er doorheen als ik scherpe bochten weet te voorkomen. Mij lijkt een flexibele ribbelbuis eerder te verstoppen en moeilijker te ontstoppen dan een gladde PVC buis.

P5ycho schreef op dinsdag 19 mei 2026 @ 20:30:
Als je op de juiste plek weet te boren hoef je maar door 2x 5cm constructief beton te boren, je komt dan in een holte in de broodjes terecht. Hetzelfde geldt voor kanaalplaten, op de juiste plek boren scheelt een hoop gedoe. Het zandcement stelt niet veel voor en kun je zo weer aanhelen, dat zou ik dus eerst voorboren en dan met een beiteltje iets ruimer weghalen zodat je ziet hoe de broodjes liggen.

Ik kan niet door de broodjes zelf heen, omdat die alleen deel zijn van de tussenvloer en niet doorlopen tot in de muur. Dat detail had ik niet in mijn tekening verwerkt. In de muur is beton gestort tussen de verdiepingen, dus dat wordt gewoon geduldig boren en hopen geen wapening tegen te komen. Althans, dat was mijn ervaring op een andere plek.

[P5ycho]

Als die drukpvc werkt voor jouw situatie is dat prima hoor, maar 10 bar ga jij nooit kunnen aanbrengen in die buis tenzij hij dicht en verlijmd is aan de andere kant. Regulier PVC voldoet hier ook, mocht je wat willen besparen.

Ik ben zelf dezelfde exercitie van plan omdat ik ook geen pompjes wil, maar overwoog zelf om hoogwaardig flexibele buis te plaatsen ivm makkelijk verwerken. Als de boel uit 1 stuk bestaat zonder koppelingen kan dat misschien nog wel eens net zo goed werken, was mijn gedachte.

[ Voor 38% gewijzigd door P5ycho op 20-05-2026 08:01 ]

[JJ White]

P5ycho schreef op woensdag 20 mei 2026 @ 07:59:
Als die drukpvc werkt voor jouw situatie is dat prima hoor, maar 10 bar ga jij nooit kunnen aanbrengen in die buis tenzij hij dicht en verlijmd is aan de andere kant. Regulier PVC voldoet hier ook, mocht je wat willen besparen.

Ik ben zelf dezelfde exercitie van plan omdat ik ook geen pompjes wil, maar overwoog zelf om hoogwaardig flexibele buis te plaatsen ivm makkelijk verwerken. Als de boel uit 1 stuk bestaat zonder koppelingen kan dat misschien nog wel eens net zo goed werken, was mijn gedachte.

Het plan was ook om reguliere PVC afvoerbuis te gebruiken, ik kan die alleen niet in diameters kleiner dan 32mm vinden. Druk PVC kon ik wel op verschillende plekken in 20mm vinden en dat scheelt een hoop frezen, vooral in de diepte.

[P5ycho]

Er is wel condenswaterafvoer 20mm, bijvoorbeeld hier:
https://www.mijnklimaatsh...voer/pvc-afvoer-wit-20mm/
werkt met rubbers ipv verlijmen. Ik weet niet of je er goed aan doet dit in de muur te verwerken, dat zou je even moeten navragen.
edit: ik had deze link ook nog bewaard: https://www.maxicool.nl/nl_NL/condensafvoer/4130/

[ Voor 13% gewijzigd door P5ycho op 20-05-2026 08:18 ]

[JJ White]

P5ycho schreef op woensdag 20 mei 2026 @ 08:15:
Er is wel condenswaterafvoer 20mm, bijvoorbeeld hier:
https://www.mijnklimaatsh...voer/pvc-afvoer-wit-20mm/
werkt met rubbers ipv verlijmen. Ik weet niet of je er goed aan doet dit in de muur te verwerken, dat zou je even moeten navragen.
edit: ik had deze link ook nog bewaard: https://www.maxicool.nl/nl_NL/condensafvoer/4130/

Zoiets had ik inderdaad wel gevonden, maar die hebben zoals je zegt alleen rubber verbindingen die ik liever niet in een muur stop, zijn een stuk duurder, en hebben maar een beperkt aantal bocht en verbindingen beschikbaar. Vandaar de druk PVC die wel gangbaar lijkt.
