PV verplaatsen naar batterij. Hoe verwijderen & aansluiten?

[JeroenVerweij]

Goedenavond,

Aangezien ik verschillende soorten vragen heb (elektra, zonnepanelen, “bouwtechnisch”), heb ik een apart topic geopend. Hopelijk is dat ok.

Ik heb 14 zonnepanelen waarvan ik er 4 wil verplaatsen om verschillende redenen. Deze 4 panelen zitten nu in een aparte string op een SolarEdge omvormer. Hier een foto van de betreffende panelen:

Zie hieronder de plek waar ze moeten komen. Ik wil er 2 op het schuurtje plaatsen en 2 op het tuinhuisje. Dat past allemaal mooi qua afmetingen en marges om rekening mee te houden:

Nu staan het schuurtje en tuinhuisje los van elkaar. Er zit een dikke meter tussen. Ik wil ze via de MPPT-ingangen op een thuisbatterij in het tuinhuisje aansluiten (past ook allemaal mooi binnen de waardes). De thuisbatterij komt vervolgens op een aparte groep.

Dit is het gat tussen het tuinhuisje en het schuurtje:

De belangrijkste vragen die ik heb:

1. Ik herken niet goed hoe de panelen nu op het platte dak liggen. De rails lijken op een soort bitumen voetjes te liggen die verbonden lijken met de dakbedekking. Herkent iemand dit? En heb ik risico dat ik het dak verpest als ik dit weghaal?
2. Hoe overbrug ik de afstand tussen het schuurtje en het tuinhuisje? Mijn idee is om het netjes te doen en ze via een buis langs de gevel van t schuurtje naar beneden te laten lopen, via de grond op diepte naar de overkant en dan naar binnen in het tuinhuisje. Maar… dan heb ik wel wat langere kabels nodig vanuit de panelen (een meter of 7 gok ik). Zitten daar nadelen aan met verliezen of iets dergelijks? En zien jullie nog een andere oplossing? Bijvoorbeeld een “verbindingsgoot” op hoogte tussen schuur en tuinhuis?
3. De vrije groep waar de batterij op komt, zit nu achter een B16 automaat die samen met 3 andere groepen op een gedeelde aardlekschakelaar zit. Is het essentieel dat de batterij groep op een aparte aardlekautomaat komt of kan dit zo blijven? De batterij zal op max 2400W laden/ontladen(indien vanuit het net) en zal direct op een lasdoos worden aangesloten

Alvast Bedankt voor het meedenken!

[Zenomyscus]

1. Meestal wordt dat niet vastgezet aan het dak zelf maar is de stellage zwaar genoeg om te blijven liggen bij een beetje wind. Als ik de foto zo zie lijkt het mij niet verbonden.
2. Een meter of 7 meer of minder maakt niet zoveel verschil. Bij zonnepanelen in een veldopstellingen zijn de kabels nog een stuk langer. Natuurlijk is korter beter, maar het gaat ook geen enorm verschil maken. Ik zou ook geen kabel in de lucht willen hebben. De kans dat er dieren overheen lopen of vogels op gaan zitten is vrij groot, waardoor het best stevig moet zijn. En het kan al snel in de weg zitten met een ladder. Ik zou dat vrij houden. In de praktijk zal het vast meevallen, maar gevoelsmatig kun je het beter netjes wegwerken.
3. Zo heel veel meer kost het niet om een eigen aardlekautomaat te plaatsen voor de batterij, dus dat zou ik gewoon doen. Het hoeft niet per se, maar persoonlijk zou ik dat soort 'onderdelen' gewoon los willen houden van het huis zelf.

[Oilman]

Waarom leg je geen nieuwe panelen?

[JeroenVerweij]

Oilman schreef op zondag 10 mei 2026 @ 22:31:
Waarom leg je geen nieuwe panelen?

Hoofdreden: deze 4 panelen moeten daar weg van het platte dak want ik heb die plek nodig voor (op termijn) een WeHeat Blackbird warmtepomp. Die moet daar komen, want daar hangt nu al de WeHeat Sparrow (hybride) aan de muur maar die is helaas onderbemeten om volledig van het gas af te kunnen. Maar de leidingen lopen daar dus al wel.

[JeroenVerweij]

Zenomyscus schreef op zondag 10 mei 2026 @ 22:30:

1. Meestal wordt dat niet vastgezet aan het dak zelf maar is de stellage zwaar genoeg om te blijven liggen bij een beetje wind. Als ik de foto zo zie lijkt het mij niet verbonden.
2. Een meter of 7 meer of minder maakt niet zoveel verschil. Bij zonnepanelen in een veldopstellingen zijn de kabels nog een stuk langer. Natuurlijk is korter beter, maar het gaat ook geen enorm verschil maken. Ik zou ook geen kabel in de lucht willen hebben. De kans dat er dieren overheen lopen of vogels op gaan zitten is vrij groot, waardoor het best stevig moet zijn. En het kan al snel in de weg zitten met een ladder. Ik zou dat vrij houden. In de praktijk zal het vast meevallen, maar gevoelsmatig kun je het beter netjes wegwerken.
3. Zo heel veel meer kost het niet om een eigen aardlekautomaat te plaatsen voor de batterij, dus dat zou ik gewoon doen. Het hoeft niet per se, maar persoonlijk zou ik dat soort 'onderdelen' gewoon los willen houden van het huis zelf.

Bedankt voor je snelle en duidelijke reactie! Dat van die dieren had ik nog niet eens bedacht

Hier nog een ingezoomde foto van het voetje:



Makkelijkste is dat ik morgen even het dak op klim om te checken natuurlijk. Mocht het toch vastzitten dan meld ik me weer

[No Hands]

1. die rubbers liggen los en daar steunt je metaal op. kun je zo weghalen
2. maak een balk tussen je tuinhuis en schuur, soort van pergola achtig idee en laat daar je bui smet kabel overheen lopen. klimplantje erlangs, jij blij, kabel blij, natuur blij.
3. om de kosten hoeft je het niet te laten denk ik en een eigen gedeelte zou ik zelf ook fijn vinden.

[Ronald]

Die 4 liggen niet in een aparte string, dat kan niet met solaredge. Waarschijnlijk zitten er maar 2 kabels op je omvormer en ligt het in 1 string van 14

Het wegnemen van de 4 zou de prestaties van de rest van het solaredge systeem negatief kunnen beïnvloeden. Hoe ligt het nu?

[JeroenVerweij]

Ronald schreef op maandag 11 mei 2026 @ 06:52:
Die 4 liggen niet in een aparte string, dat kan niet met solaredge. Waarschijnlijk zitten er maar 2 kabels op je omvormer en ligt het in 1 string van 14

Het wegnemen van de 4 zou de prestaties van de rest van het solaredge systeem negatief kunnen beïnvloeden. Hoe ligt het nu?

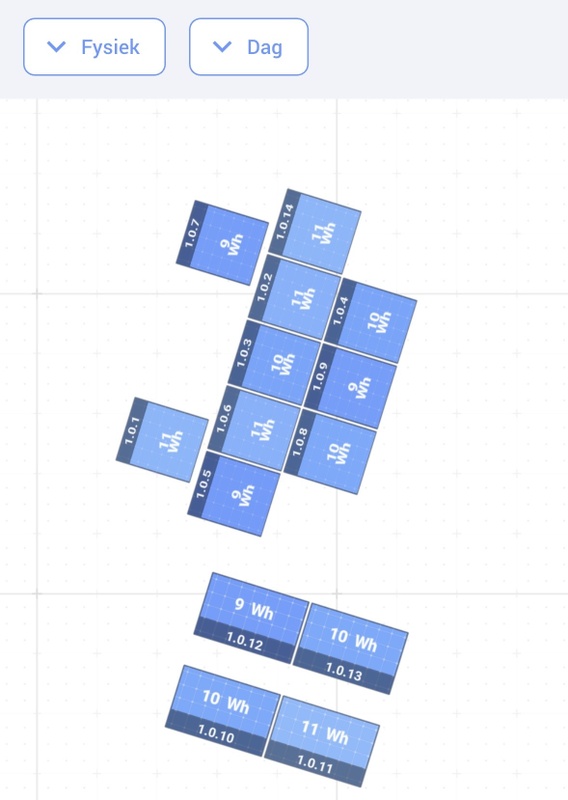

Oh nee, dat is niet zo mooi Dit is de opstelling:

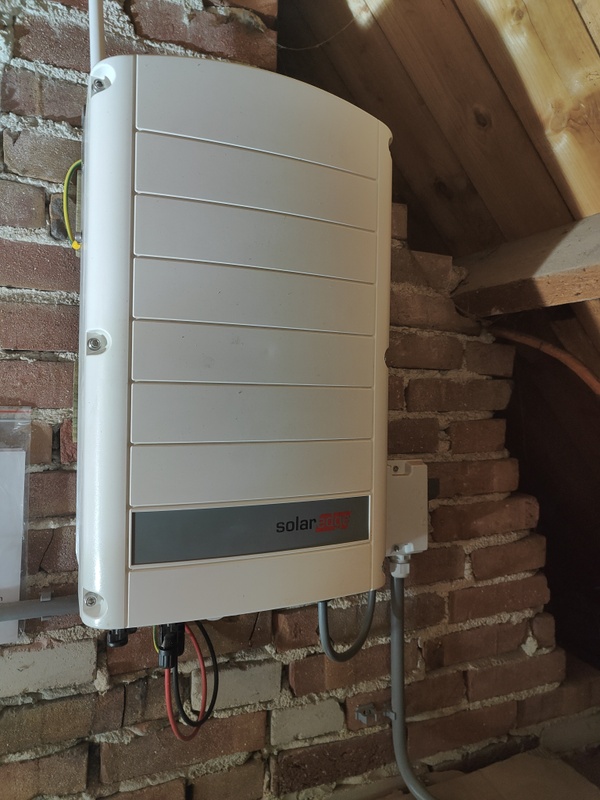

Het gaat om de onderste 4 panelen. De overige 10 liggen op een andere oriëntatie. Ik heb zitten grasduinen in het foto-archief van de vorige eigenaar van de woning en kom deze foto tegen (de omvormer hangt op een lastig bereikbare plek):

Inderdaad, 2 kabels maar in de omvormer… Hoe kom ik erachter of het weghalen van die 4 panelen de overige 10 nadelig gaat beïnvloeden?

In de SolarEdge app zie ik overigens wel bij ieder paneel optimizers staan.

[Ronald]

Is dat een SE?K-RWBTEBEN4 short string 3-fase omvormer, of een normale?

Uit de app te halen door fysiek op logisch te zetten en dan de omvormer aan te klikken

Klik ook even een paneel aan en lees het type optimizer af?

[ Voor 16% gewijzigd door Ronald op 11-05-2026 08:31 ]

[JeroenVerweij]

Ronald schreef op maandag 11 mei 2026 @ 08:30:
Is dat een SE?K-RWBTEBEN4 short string 3-fase omvormer, of een normale?

Uit de app te halen door fysiek op logisch te zetten en dan de omvormer aan te klikken

Klik ook even een paneel aan en lees het type optimizer af?

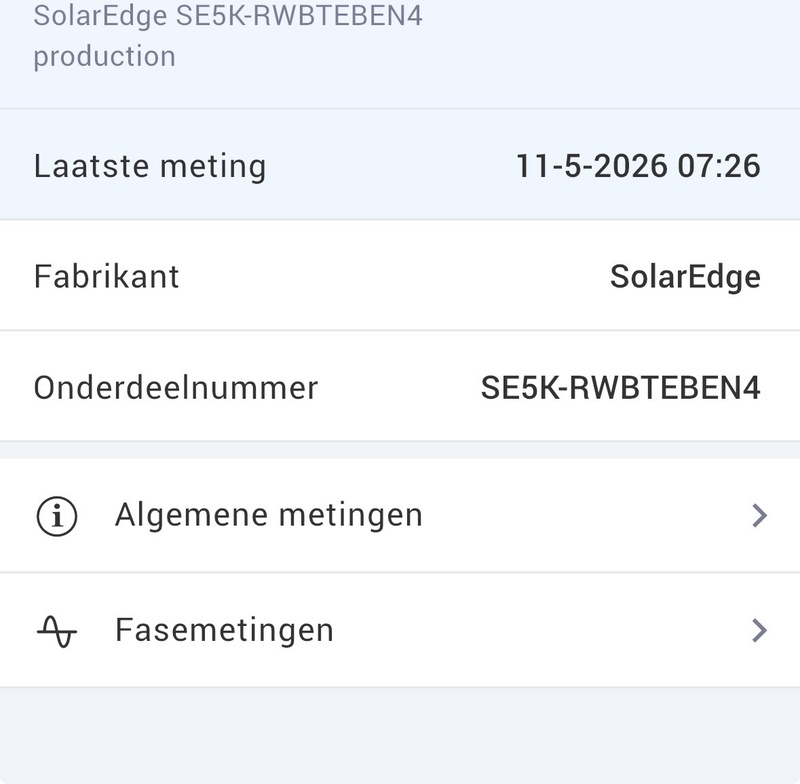

3-fase SE5K-RWBTEBEN4 idd:

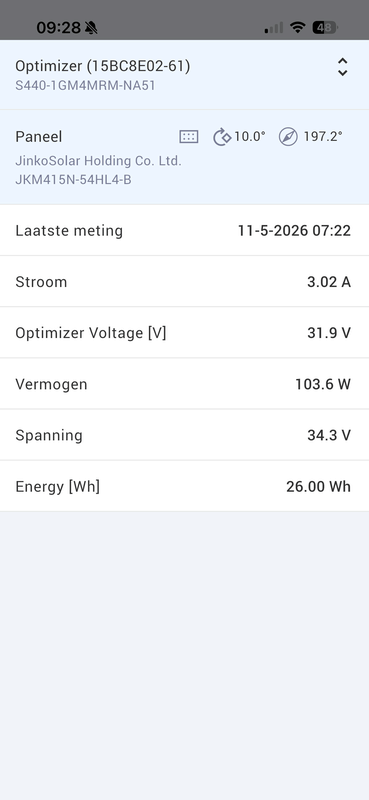

Optimizers:

[Ronald]

Dan heb je mazzel. De 4 zijn eerder het probleem dan de overige 10.

De short string kan en mag met 10x s440 werken.

[JeroenVerweij]

Ronald schreef op maandag 11 mei 2026 @ 09:35:
Dan heb je mazzel. De 4 zijn eerder het probleem dan de overige 10.

De short string kan en mag met 10x s440 werken.

Jeetje, wat een geluk! Ik ben blij dat je op mijn topic reageerde en me zo goed mee hebt geholpen! Nu weet ik in ieder geval zeker dat ik ze veilig kan verplaatsen zonder de rest negatief te beïnvloeden.

Bedankt

[Ronald]

Je weet hoe je veilig met SE werkt :-)?

[JeroenVerweij]

Ronald schreef op maandag 11 mei 2026 @ 10:10:
Je weet hoe je veilig met SE werkt :-)?

Haha je voelt goed aan dat ik dat zelf niet goed weet. Maar… als ik dit plan doorzet dan wil ik dat samen met mijn zwager doen die hier goed in thuis is. En als we samen tot de conclusie dat het toch te spannend wordt, dan vraag ik de installateur om mee te denken/het uit te voeren.

Maar omdat je de vraag stelt over specifiek veilig met SE werken: heeft SE nog bijzondere zaken om rekening mee te houden t.o.v. andere systemen?

Als ik het zelf zou moeten bedenken dan zou ik het daadwerkelijk loskoppelen en aanpassen ‘s ochtends vroeg / ‘s avonds laat doen als er in ieder geval geen opwek meer is. En dan de werkschakelaar om en de groep uit in de groepenkast.

[Ronald]

SE is iets makkelijker dan traditioneel string... Maar nooit iets los maken als een systeem in bedrijf (kan!) zijn. (Ook een individueel paneel kan hele hete, erg spannende dingen doen)

Omvormer uit (rode switch onderop). Geef hem 5 minuten en dan staat er nog maar 14V op de string. SE noemt dat SafeDC... met een string systeem staat daar met 14 panelen 4-500V op ;-)
Groep uit.

Dan is de boel veilig om los te koppelen.


Er zijn MC4 sleutels te koop waarmee je de clips van een mc4 stekker los drukt, dan krijg je ze netjes los.
Er zal een aan en een afvoerende kabel naar de set van 4 zijn. Die koppel je los van de optimizers en aan elkaar. Zorg dat die verbinding een klein beetje droog achterblijft. De stroomvoerende delen in een MC4 zijn best goed afgeschermd... maar steek er je vingers vooral niet in ;-)

Op de accu gebruik je de optimizers niet, dus die koppel je los van de paneelkabels.

Bij de SE omvormer moet je na dit verhaal 10V meten over de string.

[ Voor 6% gewijzigd door Ronald op 11-05-2026 11:14 ]

[JeroenVerweij]

Ronald schreef op maandag 11 mei 2026 @ 11:12:
SE is iets makkelijker dan traditioneel string... Maar nooit iets los maken als een systeem in bedrijf (kan!) zijn. (Ook een individueel paneel kan hele hete, erg spannende dingen doen)

Omvormer uit (rode switch onderop). Geef hem 5 minuten en dan staat er nog maar 14V op de string. SE noemt dat SafeDC... met een string systeem staat daar met 14 panelen 4-500V op ;-)
Groep uit.

Dan is de boel veilig om los te koppelen.


Er zijn MC4 sleutels te koop waarmee je de clips van een mc4 stekker los drukt, dan krijg je ze netjes los.
Er zal een aan en een afvoerende kabel naar de set van 4 zijn. Die koppel je los van de optimizers en aan elkaar. Zorg dat die verbinding een klein beetje droog achterblijft. De stroomvoerende delen in een MC4 zijn best goed afgeschermd... maar steek er je vingers vooral niet in ;-)

Op de accu gebruik je de optimizers niet, dus die koppel je los van de paneelkabels.

Bij de SE omvormer moet je na dit verhaal 10V meten over de string.

Fantastisch! Dank voor de uitgebreide uitleg! Als ik het op deze manier doe als er ook geen opwek is, dan moet het helemaal goedkomen.

[ Voor 3% gewijzigd door JeroenVerweij op 11-05-2026 11:34 ]

[No Hands]

Ronald schreef op maandag 11 mei 2026 @ 06:52:
Die 4 liggen niet in een aparte string, dat kan niet met solaredge. Waarschijnlijk zitten er maar 2 kabels op je omvormer en ligt het in 1 string van 14

Het wegnemen van de 4 zou de prestaties van de rest van het solaredge systeem negatief kunnen beïnvloeden. Hoe ligt het nu?

het kan ook juist de rest positief beïnvloedden


edit. spuit11

[Ronald]

@No Hands Nee, een voldoende grote groep in SE wordt nooit beperkt door een te kleine groep. De kleine groep steunt de string spanning immers altijd een beetje.

Het gaat alleen andersom op.
