Eigen ONT kpn netwerk doet het niet

[s0ulmaster]

Ik omschrijf even de situatie bij gebek aan beelden (het gaan niet om mijn aansluiting)

Deze beste meneer heeft de volgende aansluiting

• FTU -is een GMC-TK01
• FTU aangesloten met een groen koppelblokje en een SC-APC/SC-UPC kabel (groen naar blauw)
• de blauwe kant is aangesloten op een xgs-pon ONT (van Fritz)
• de ONT is aangesloten op een fritzbox 5590.

Nu krijgen we dit op geen enkele manier werkend met de eigen ONT.
Iemand hier ervaring met eenzelfde/vergelijkbare oplossing die nog tips heeft?

Vragen die bij mij opkomen:

1. betekend het hebben van een TK01 FTU dat er XGS-PON aanwezig is?
   KPN is hier niet duidelijk over en noemt de aansluiting "GOF (gigabit over Fiber)"
2. Er is een blauw en groep koppelblokje aanwezig voor testen, maakt het nog uit welke gebruikt wordt hiervoor? Staat de fiber in het groene blokje ook onder een hoek?
3. Is het uberhaupt wel XGS-PON? er is ook al wel getest met een G-PON ONT, maar daar heb ik niet alle details van.
4. Moeten ONTs gewhitelist worden door KPN? is de FRITZ!SFP XGS-PON dan al ondersteund door KPN?

[ Voor 5% gewijzigd door s0ulmaster op 01-05-2026 11:25 ]

[mrmrmr]

Eerste vraag die in mij opkomt is of het belicht is.

GoF is blijkbaar AON in KPN terminologie. KPN document: "EOF / GOF (AON techniek)".

Blauw/groen:
https://fritzshop.nl/glas...sc-lc-blauw-en-groen.html
KPN schrijft:

Met SC/PC connector (blauw) of SC/APC connector (groen).
De gebruikte connector in de FTU kan verschillen. Verbind deze via een koppelblokje van het goede type (kleur). Let op: verbind nooit verschillende kleuren!

De eigen ONT kan geregistreerd worden via de KPN service tool. Of contacteer de eigen provider.

[s0ulmaster]

mrmrmr schreef op vrijdag 1 mei 2026 @ 12:11:
Eerste vraag die in mij opkomt is of het belicht is.

GoF is blijkbaar AON in KPN terminologie. KPN document: "EOF / GOF (AON techniek)".

Blauw/groen:
https://fritzshop.nl/glas...sc-lc-blauw-en-groen.html
KPN schrijft:
[...]


De eigen ONT kan geregistreerd worden via de KPN service tool. Of contacteer de eigen provider.

Op je eerste opmerking... Ja,nee,misschien. Ik Heb thuis zelf inderdaad AON via kpn, maar met een andere FTU. Daarnaast kom ik van AON bij odido en heb ik nu ook nog AON van KPN. Ik heb ook documenten gezien dat GOF aan niet activeve ON koppelen...iets met bomen en bos hier denk ik.

Mijn college komt van odido PON (mijn niet helemaal duidelijk of dit G-PON of XGS-PON) en ik kan me moeilijk voorstellen dat (zonder monteur) ze dat terug zetten naar AON.

Een snelle google doet mijn ook vermoeden dat er een koppeling zit tussen FTU en connectie type, maar dat weet ik dus niet zeker.

De service tool lijkt hier ook niet verder in te ondersteunen...
We hebben al een aantal combinaties met verschillende ONTs geprobeerd (dus ook AON en GPON)

[nelizmastr]

Zonder de eigen ONT te registreren (of serienummer kloon op GPON) komt hij niet zomaar online. Een Fritzbox werkt ook prima met een UTP kabel vanaf de ONT van de provider die ze altijd meesturen. Je kunt je techniek herleiden aan de geleverde ONT.

[s0ulmaster]

nelizmastr schreef op vrijdag 1 mei 2026 @ 21:59:
Zonder de eigen ONT te registreren (of serienummer kloon op GPON) komt hij niet zomaar online. Een Fritzbox werkt ook prima met een UTP kabel vanaf de ONT van de provider die ze altijd meesturen. Je kunt je techniek herleiden aan de geleverde ONT.

Met de ONT van kpn werkt het zoals te verwachten wel, maar wil het graag met eigen ONT aan de praat krijgen.

Ik was me er een soort van bewust dat er een serienummer geregistreerd dient te worden, maar dat wordt in het proces nergens aangeboden.

[s0ulmaster]

wellicht maar even een update. Ondanks dat ik niet zie of het mogelijk is om het serienummer bij kpn door te geven (voor de eigen ONT) hebben we wel de mogelijkheid om het serienummer van de ONT van KPN over te nemen, dus dat zou geen probleem moeten zijn.

Wat wel een probleem is is dat op geen enkele manier er een connectie op link layer tevoorschijn getoverd kan worden. Ik begrijp dus eigenlijk nog steeds niet helemaal welk onderdeel van de puzzel ik mis.

De zoektocht gaat verder en tips zijn welkom.

[mad-dog]

s0ulmaster schreef op dinsdag 5 mei 2026 @ 08:25:
wellicht maar even een update. Ondanks dat ik niet zie of het mogelijk is om het serienummer bij kpn door te geven (voor de eigen ONT) hebben we wel de mogelijkheid om het serienummer van de ONT van KPN over te nemen, dus dat zou geen probleem moeten zijn.

Wat wel een probleem is is dat op geen enkele manier er een connectie op link layer tevoorschijn getoverd kan worden. Ik begrijp dus eigenlijk nog steeds niet helemaal welk onderdeel van de puzzel ik mis.

De zoektocht gaat verder en tips zijn welkom.

GoF is AON, dus serienummer registreren is niet van toepassing(wel de juiste SFP hebben)
Verschil is makkelijk te zien:
GoF heeft op de NTU een lampje glas
XGS-PON heeft op de ONT een lampje connection

[nelizmastr]

Geef eens het typenummer van je (O)NT door en die KPN zelf heeft geleverd. Dan kunnen wij ook inschatten waar het misgaat.

Als je werkelijk een GMK-TK01 hebt (met achtervoegsel XGS2110) is het een XGS-PON ONT en dan moet het PON ID bij KPN worden aangemeld. Dat kan hiero:

https://www.kpn.com/service/servicetools/vrije-ont-keuze

Je eigen aangeschafte ONT moet XGS-PON ondersteunen, AON en GPON gebruiken andere golflengtes.

[ Voor 12% gewijzigd door nelizmastr op 05-05-2026 14:56 ]

[s0ulmaster]

nelizmastr schreef op dinsdag 5 mei 2026 @ 14:56:
Geef eens het typenummer van je (O)NT door en die KPN zelf heeft geleverd. Dan kunnen wij ook inschatten waar het misgaat.

Als je werkelijk een GMK-TK01 hebt (met achtervoegsel XGS2110) is het een XGS-PON ONT en dan moet het PON ID bij KPN worden aangemeld. Dat kan hiero:

https://www.kpn.com/service/servicetools/vrije-ont-keuze

Je eigen aangeschafte ONT moet XGS-PON ondersteunen, AON en GPON gebruiken andere golflengtes.

Ik probeer niet perse bevestging te zoeken van mijn eigen waarheid, maar ik was ook in de veronderstelling dat de GMK-TK01 betekenddat er XGS-PON aanwezig is (ondanks dat mensen suggereren dat het AON is). Ik zal eens even vragen naar het type nummer van het ONT.

Het aanmelden via de servicetool zie ik nergens terug. De service tool zegt niet meer, haal ont er af en succes er mee. Volgens mij verwacht de servicetool dat je op het kpn netwerk zit om dit te doen, maar dat is een beetje kip - ei probleem (zag ik ook een aantal keer terug op het kpn comunity forum).

Er is een XGS-PON ONT aangeschaft voor deze reden, maar die geeft momenteel nog geen enkel teken van leven op de link layer. Nog voordat er communicatie is moet ik natuurlijk wel link hebben of zitten daar ook voorwaarden aan?

Andere test die ik nog wel kan doen is het PON ID clonen van de kpn ONT.

[ Voor 7% gewijzigd door s0ulmaster op 05-05-2026 16:42 ]

[mad-dog]

s0ulmaster schreef op dinsdag 5 mei 2026 @ 16:38:
[...]

Ik probeer niet perse bevestging te zoeken van mijn eigen waarheid, maar ik was ook in de veronderstelling dat de GMK-TK01 betekenddat er XGS-PON aanwezig is (ondanks dat mensen suggereren dat het AON is). Ik zal eens even vragen naar het type nummer van het ONT.

Het aanmelden via de servicetool zie ik nergens terug. De service tool zegt niet meer, haal ont er af en succes er mee. Volgens mij verwacht de servicetool dat je op het kpn netwerk zit om dit te doen, maar dat is een beetje kip - ei probleem (zag ik ook een aantal keer terug op het kpn comunity forum).

Er is een XGS-PON ONT aangeschaft voor deze reden, maar die geeft momenteel nog geen enkel teken van leven op de link layer. Nog voordat er communicatie is moet ik natuurlijk wel link hebben of zitten daar ook voorwaarden aan?

Andere test die ik nog wel kan doen is het PON ID clonen van de kpn ONT.

Lees mijn verhaal nou eens. Een TK01 is alleen maar een rolletje glas met een connector, de apparatuur in de centrale bepalen of het AON of PON is

[nelizmastr]

Er moeten wel lampjes op zitten ja.

Als je zo'n ding hebt, weet je dat je een XGSPON ONT hebt en niet alleen een domme FTU:



Als je alleen onderstaande hebt, moet je echt in je installatiepakket zoeken naar een echte ONT, want dit is een FTU.

[s0ulmaster]

Thanks aan beide voor de tips. Wordt gewaardeerd.



Dit zou dus betekenen dat het geen XGS is? Het witte kastje is er idd ook, daar komt de glas binnen.

Initieel ging we er eigenlijk al vanuit dat het geen xgs is, maar tot nu toe loopt het vast met welke module dan ook (aon frequenties capable) er geen link lijkt te komen.

[mad-dog]

s0ulmaster schreef op dinsdag 5 mei 2026 @ 18:25:
Thanks aan beide voor de tips. Wordt gewaardeerd.

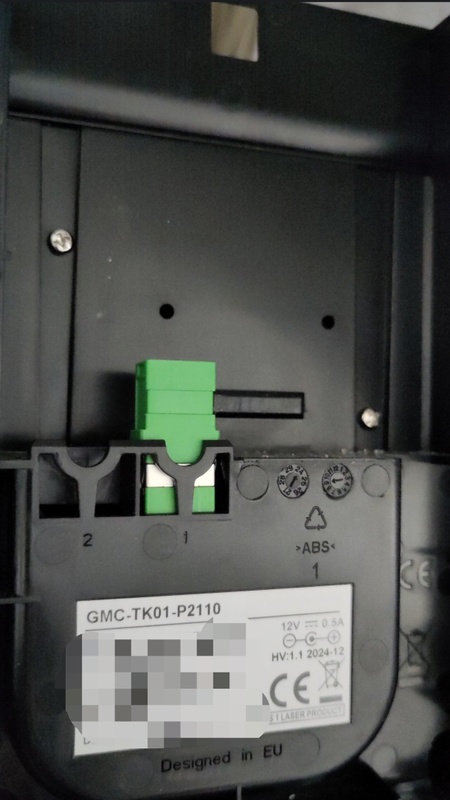

[Afbeelding]

Dit zou dus betekenen dat het geen XGS is? Het witte kastje is er idd ook, daar komt de glas binnen.

Initieel ging we er eigenlijk al vanuit dat het geen xgs is, maar tot nu toe loopt het vast met welke module dan ook (aon frequenties capable) er geen link lijkt te komen.

Dit is een gewone AON NTU. Je zult voor de 5590 dus een AON-module moeten hebben(of via de KPN NTU)

[s0ulmaster]

mad-dog schreef op dinsdag 5 mei 2026 @ 18:26:
[...]

Dit is een gewone AON NTU. Je zult voor de 5590 dus een AON-module moeten hebben(of via de KPN NTU)

Dat was dus poging 1 met een aon module maar daar komt dus geen link op en ik snap noet helemaal waarom

[mad-dog]

s0ulmaster schreef op dinsdag 5 mei 2026 @ 18:29:
[...]

Dat was dus poging 1 met een aon module maar daar komt dus geen link op en ik snap noet helemaal waarom

En op de KPN NTU gaat het glas-lampje wel branden? Heb je daarnaast de Fritzbox wel ingesteld op SFP en niet op WAN?

[hcQd]

KPN profiel geselecteerd op de Fritz, of met de hand het juiste vlan ingesteld?

Overigens is er een patchcover voor de TK01 verkrijgbaar.

[s0ulmaster]

mad-dog schreef op dinsdag 5 mei 2026 @ 18:30:
[...]

En op de KPN NTU gaat het glas-lampje wel branden? Heb je daarnaast de Fritzbox wel ingesteld op SFP en niet op WAN?

Met de KPN NTU werkt het wel, maar rechtstreeks op de fritz dus niet. Heb ik de verkeerde kabel wellicht?

[s0ulmaster]

hcQd schreef op dinsdag 5 mei 2026 @ 18:33:
KPN profiel geselecteerd op de Fritz, of met de hand het juiste vlan ingesteld?

Overigens is er een patchcover voor de TK01 verkrijgbaar.

Kpn profiel geselecteerd. Met odido voorheen werkte het wel gewoon zie je ook gewoon link op de fritz interface.

@mad-dog je vraag over wan/sfp kan ik huidig niet beantwoorden, dus daar ben ik je nog een antwoord verschuldigd.

[ Voor 11% gewijzigd door s0ulmaster op 05-05-2026 18:37 ]

[mad-dog]

s0ulmaster schreef op dinsdag 5 mei 2026 @ 18:35:
[...]

Kpn profiel geselecteerd. Met odido voorheen werkte het wel gewoon zie je ook gewoon link op de fritz interface.

@mad-dog je vraag over wan/sfp kan ik huidig niet beantwoorden, dus daar ben ik je nog een antwoord verschuldigd.

Maar welk kpn-profiel? Er zijn er namelijk 2 voor glasvezel

Als je me een PM stuurt kan ik kijken wat ik aan onze kant zie

[s0ulmaster]

Thanks aan alle voor het meedenken maar we zijn er uit. Bedankt aan @nelizmastr en @mad-dog met de uitleg over de juiste terminologie enzo. Ik ben blijkbaar toch vooral bekend met glas in server racks

Mijn collega deed mij altijd melden dat hij de AON route al had geprobeerd, maar met een kleine "maar". Hij had toen ter tijd nog niet die patchcover besteld. Hin had met een blauw koppelblokje (had hij nog liggen) een groen naar donkergroene kabel aangesloten op de witte FTU.

Nu had hij die patch cover besteld en vandaag binnen gekregen en opnieuw alles aangesloten en nu werkt het wel!

Maakt een koppelblokje daadwerkelijk verschil in breekingshoek of zit t em ergens anders in?

[ Voor 15% gewijzigd door s0ulmaster op 05-05-2026 19:08 ]

[vr6-only]

s0ulmaster schreef op dinsdag 5 mei 2026 @ 19:02:
Thanks aan alle voor het meedenken maar we zijn er uit. Bedankt aan @nelizmastr en @mad-dog met de uitleg over de juiste terminologie enzo. Ik ben blijkbaar toch vooral bekend met glas in server racks

Mijn collega deed mij altijd melden dat hij de AON route al had geprobeerd, maar met een kleine "maar". Hij had toen ter tijd nog niet die patchcover besteld. Hin had met een blauw koppelblokje (had hij nog liggen) een groen naar donkergroene kabel aangesloten op de witte FTU.

Nu had hij die patch cover besteld en vandaag binnen gekregen en opnieuw alles aangesloten en nu werkt het wel!

Maakt een koppelblokje daadwerkelijk verschil in breekingshoek of zit t em ergens anders in?

In de patchcover zit ook een koppelstuk, net als bij je NT van KPN. Een koppelstuk bevat een holle buis en de kleur is meer bedoeld om aan te duiden welk type connector verwacht wordt. Maar je kunt prima een blauw koppelstuk gebruiken met groene connectoren bijv. Zolang beide connectoren groen zijn, zodat je ze niet beschadigd.

Breekingshoek wordt bepaald door de connector. Bij groen is dit APC en bij blauw is dit PC.

SC zijn de grotere connectoren en LC de kleinere type. In je FTU zit een SC-APC connector.

[s0ulmaster]

vr6-only schreef op donderdag 7 mei 2026 @ 23:12:
[...]

In de patchcover zit ook een koppelstuk, net als bij je NT van KPN. Een koppelstuk bevat een holle buis en de kleur is meer bedoeld om aan te duiden welk type connector verwacht wordt. Maar je kunt prima een blauw koppelstuk gebruiken met groene connectoren bijv. Zolang beide connectoren groen zijn, zodat je ze niet beschadigd.

Breekingshoek wordt bepaald door de connector. Bij groen is dit APC en bij blauw is dit PC.

SC zijn de grotere connectoren en LC de kleinere type. In je FTU zit een SC-APC connector.

Ogenschijnlijk zit er toch wel verschil in? Met een eigen blauw koppelstukje werkte het niet en met het koppelstukje van de patchcover werkt het wel....

[vr6-only]

s0ulmaster schreef op vrijdag 8 mei 2026 @ 07:22:
[...]

Ogenschijnlijk zit er toch wel verschil in? Met een eigen blauw koppelstukje werkte het niet en met het koppelstukje van de patchcover werkt het wel....

Dat komt eerder omdat de patchcover de juiste connector bevat (SC-APC). Een koppelstuk is een holle buis. Zie onderstaande foto.

[s0ulmaster]

vr6-only schreef op vrijdag 8 mei 2026 @ 09:38:
[...]

Dat komt eerder omdat de patchcover de juiste connector bevat (SC-APC). Een koppelstuk is een holle buis. Zie onderstaande foto.

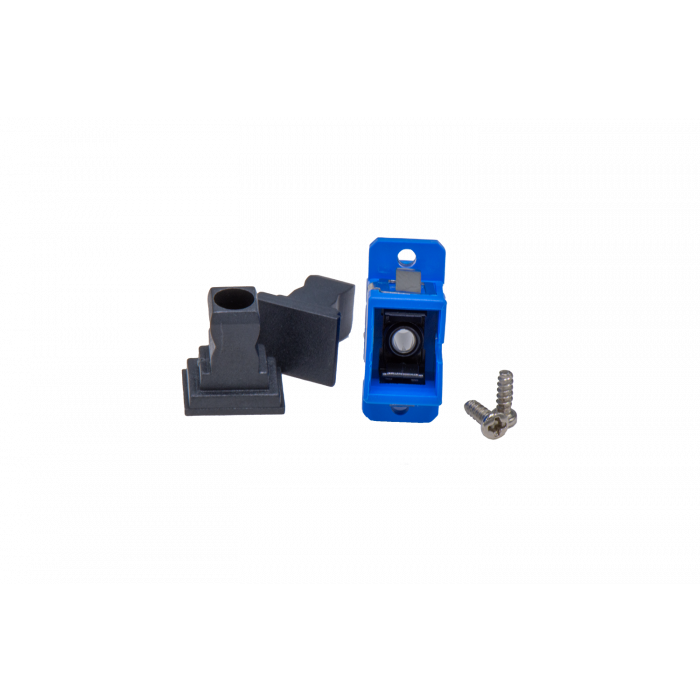

[Afbeelding]

check. klinkt wel logisch.

[torretje2012]

je kan ze ook gewoon opelkaar aansluiten, geeft alleen wat extra demping. (de ene heeft een vlakke vezel en andere in een angle)
