Onderverdeelkast in schuur check

[BBB-Nick]

Hoi,

Ik heb het forum al nagelezen op soort gelijke situaties dus het volgende is even een check of ik alles goed heb begrepen:

Huidige situatie:
Woning met 3x25A aansluiting en een schuur op ongeveer 20 meter afstand met 12 panelen op 3fase APS YC1000 mirco-omvormers. Deze zijn nu als volgt aangesloten:


Nu wil ik in de schuur meer eindgroepen hebben en we gaan de tuin verbouwen waar ook weer e.e.a. aan elektra in komt. Om niet voor elke eindgroep een kabel van +20 meter naar de woning te trekken dacht ik er aan om op de plek van de werkschakelaar in de schuur een onderverdeelkast te plaatsen zodat ik vanuit daar alles kan gaan distribueren.

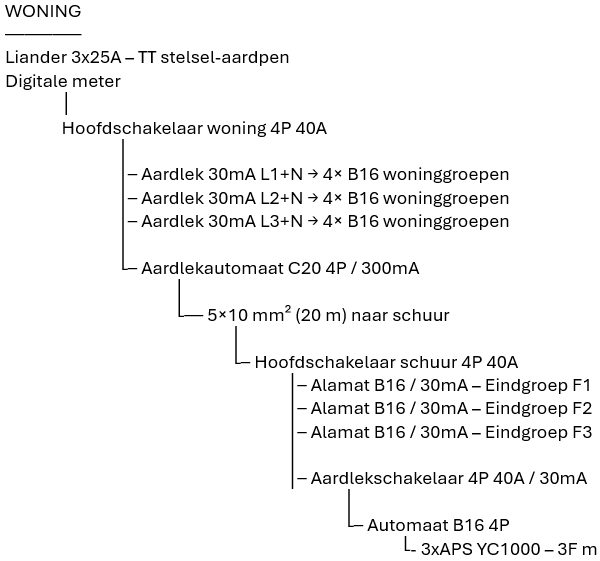

Nieuwe situatie.

• De kabel tussen de woning en de schuur wil ik beveiligen met een C20 4P/300mA alamat (Niet helemaal correct selectief maar beveiligd enkel de kabel, eindgebruikers zijn wel weer selectief t.o.v. hoofdzekering)
• De B16 4P automaat van de woning waar nu de PV opzit verhuist mee naar de schuur en daar nog een nieuwe aardlek voor om de PV groep te beveiligen. In de huidige situatie zit er geen aardlek voor de PV, omvormers hebben zelf wel een aardlekbeveiliging maar nu is ook de kabel beschermd

Zit ik zo op het juiste pad of zijn er nog verbeter punten?

Alvast bedankt.

[Oilman]

Gaan met die banaan, btw je gebruikt verschillende namen door elkaar aardlekautomaat = alamat.
Overigens waarom die omvormers niet ook achter een aardlekautomaat? Bespaard ruimte in je nieuwe kast.
