Pylontech Force H3X aansluiten

[Master-T]

Goedemiddag mede-tweakers

Ik loop een beetje vast in mijn brein dus ik heb mijn extern geheugen nodig...
Ik wil graag een Pylontech Force H3x 10kW omvormer gaan gebruiken als thuisaccu.
Ik wil echter mijn hele huis achter de backup poort gaan zetten alleen loop ik even vast met hoe ik dit het handigste aan kan sluiten gezien de locatie van verschillende onderdelen van mijn installatie.

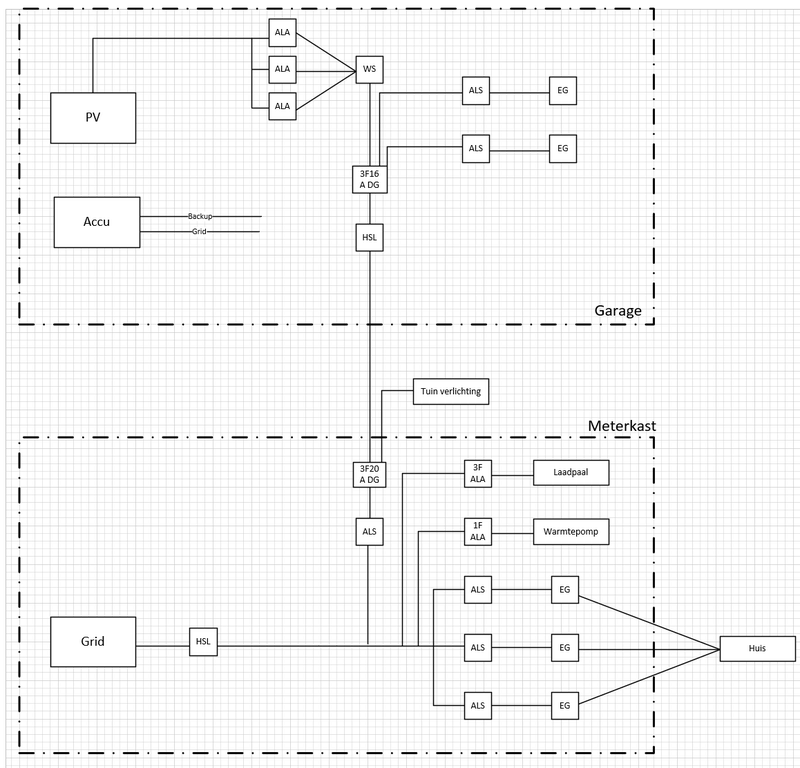

Onderstaand een schematische weergave van de elektrische installatie in huis.
De accu zou in de garage moeten komen staan. Het liefst trek ik geen extra 3 fase kabel naar de garage maar ik weet niet of dat mogelijk is.
De wens zou zijn dat er, zoals mogelijk bij de Force h3x, automatisch bij uitvallen van het grid geschakeld wordt naar de backup poort van de batterij waar dan dus het hele huis achter zit.
De vraag is: Kan iemand hier een oplossing voor bedenken (zonder extra kabelwerk tussen huis en garage) d.m.v. bijvoorbeeld een ATS?
Of is de enige mogelijkheid zonder kabelwerk met een handmatige omschakelaar zoals een Hager SFT440 bijvoorbeeld?

Idealiter zou ik hem aansluiten op de 16A distributiegroep in de garage en van daaruit de rest van het huis voeden. Dit is voor korte tijd zeker mogelijk gezien het piekverbruik wel meevalt. Ik was niet van plan de auto op te laden bij stroomuitval

Alvast dank voor de reacties.

[Jim423]

Volgens mij gaat dat niet.
Je kan natuurlijk wel een verlengsnoer in de garage zetten en deze naar de meterkast uitrollen bij stroomuitval. In de meterkast kun je dan een CEE plaatsen voor groepen die een backup nodig hebben.

[Master-T]

Jim423 schreef op vrijdag 3 april 2026 @ 15:50:
Volgens mij gaat dat niet.
Je kan natuurlijk wel een verlengsnoer in de garage zetten en deze naar de meterkast uitrollen bij stroomuitval. In de meterkast kun je dan een CEE plaatsen voor groepen die een backup nodig hebben.

Dat is ook niet echt wat ik wil dat ik met een kabel en een CEE moet gaan lopen sjouwen.
Volgens mij als ik het echt netjes wil doen en met een ATS of iets dergelijks wil werken dan moet ik 2 extra kabels naar de garage leggen en die naast de bestaande hoofdschakelaar in de meterkast plaaten.

Maar ik sta open voor alle ideeën.

[jeroen3]

Dit kan alleen permanent met een extra kabel.
In de residentiele situatie zijn de opties zonder extra kabel niet toegestaan.

[Master-T]

jeroen3 schreef op vrijdag 3 april 2026 @ 16:06:
Dit kan alleen permanent met een extra kabel.
In de residentiele situatie zijn de opties zonder extra kabel niet toegestaan.

Hoe zou je het met 1 extra kabel maken dan? Want als ik de Grid aansluiting gebruik die al binnenkomt in de garage en een extra kabel leg voor de backup, dan gaat deze extra kabel weer de garage voeden waardoor de accu mogelijk denkt dat er weer grid is. Dan blijft hij schakelen denk ik.

[jeroen3]

De garage niet mee laten doen aan de preferente backup groepen.

[Jim423]

Of 2 nieuwe kabels maken.

[walter_321]

Het gaat nooit werken: je kan nooit de ingang van de omvormer verbinden met de backup.
Omwille van dit principe kan het niet werken met 1 kabel.

Je hebt wel lelijke oplossingen;
Een switch bij de ingang van het grid die het grid afkoppelt van de woning als het grid uitgaat.
Een omschakelaar die de ingang van de omvormer loskoppelt en die backup aan de 'inkomende kabels' in de garage verbindt en zo de woning gaat voeden.

In zou afraden zo te werken.
Het enige nuttige is het omschakelen op 1 plaats te laten gebeuren.

[walter_321]

Master-T schreef op vrijdag 3 april 2026 @ 15:33:


...
De wens zou zijn dat er, zoals mogelijk bij de Force h3x, automatisch bij uitvallen van het grid geschakeld wordt naar de backup poort van de batterij waar dan dus het hele huis achter zit.
...

Dit volg ik niet; de H3X werkt toch niet anders dan andere omvormers met een backup poort?
Ofwel zet je het hele huis achter de backuppoort die constant actief is (kan, maar zou ik vermijden omdat voorlopig het grid betrouwbaarder is dan je omvormer). ; ofwel met een manuele of automatisch ATS... (die het grid en de backup als ingang heeft en dan naar het huis gaat).
