ZB-GW03 zigbee hub niet te koppelen aan Home Assistant (ZHA)

[bnwgraaf]

Ik had een op ZB-GW03 gebaseerde, bedrade Zigbee hub voor meerdere jaren werken, totdat hij het onlangs opgaf. Het was een hub met Tasmota voorgeinstalleerd en het werkte perfect met ZHA in Home Assistant.

Nu heb ik een nieuwe gekocht, ook weer met ZB-GW03 binnenwerk en op het oog compleet hetzelfde, inclusief de behuizing. Alleen hier was geen tasmota op geinstalleerd, maar EweLink.

Nu wil ik Tasmota erop flashen en deze weer koppelen aan Home Assistant (ZHA).

Ik heb een aantal tutorials geprobeerd, maar krijg het niet helemaal voor elkaar.
Dit zijn een aantal tutrials:
https://github.com/vahemp...WeLink?tab=readme-ov-file
https://templates.blakadder.com/ewelink_ZB-GW03.html
https://thehelpfulidiot.c...sonoff-zigbee-alternative

Het eerste gedeelte is geen probleem. Via een USB-TTL adapter heb ik Tasmota weten te installeren. Ik heb daarvan een aantal versies geprobeerd:

• tasmota32.bin
• tasmota32-zbbrdgpro.bin
• tasmota32-EWELINK.bin
• tasmota32-EWELINK_11.1.0.bin

Ik kan zonder problemen de Tasmota UI openen via het IP adres van de bridge.

Daarna heb ik de volgende stap gedaan (wellicht meerdere varianten):

code:

backlog Template {"NAME":"ZB-GW03-V1.3","GPIO":[0,0,3552,0,3584,0,0,0,5793,5792,320,544,5536,0,5600,0,0,0,0,5568,0,0,0,0,0,0,0,0,608,640,32,0,0,0,0,0],"FLAG":0,"BASE":1} ; module 0

Maar daarna gaat het mis.
Ik moet blijkbaar ook het Zigbee gedeelte van andere firmware voorzien door deze te flashen.
De volgende heb ik geprobeerd:

• ncp-uart-nsw_6.7.9_115200.ota
• ncp-uart-sw_7.4.3.0_115200.ota

Maar het lukt me niet om die te flashen.

Ik heb het via de Tasmota UI geprobeerd via de knop "Firmware Upgrade"

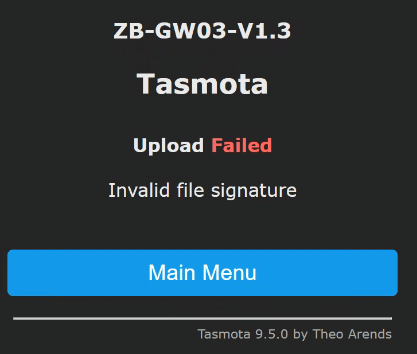

Maar dat gaf een Fail:


Did werd daarna weergegeven in de Tasmota console:

code:

12:58:14.863 UPL: File ncp-uart-nsw_6.7.9_115200.ota
12:58:14.886 UPP: Multicast (re)joined

De regel "multicast" is misschien om dat ik de UI twee open had staanin verschillende tabbladen?


Ik heb ook geprobeerd de file eerst te uploaden via Tasmota "Manage File System", wat wel lukt.
Daarna probeerde ik het te flashen met het commando:

code:

ZbUpload ncp-uart-nsw_6.7.9_115200.ota

Maar dan krijg ik een "unknown command" melding:

code:

12:52:47.572 CMD: ZbUpload ncp-uart-nsw_6.7.9_115200.ota
12:52:47.576 RSL: RESULT = {"Command":"Unknown"}

De volledige console tekst na deze poging:

code:

00:00:00.002 HDW: ESP32-D0WD-V3
00:00:00.017 UFS: FlashFS mounted with 116 kB free
00:00:00.033 CFG: Loaded from File, Count 108
00:00:00.039 QPC: Count 1
00:00:00.049 BRY: Berry initialized, RAM used=1760
00:00:00.053 BRY: no 'preinit.be'
00:00:00.055 ZIG: ZBBridge EEPROM found at address 0x50
00:00:00.057 Project tasmota Tasmota Version 9.5.0(tasmota)-1_0_6(2021-10-14T02:47:55)
00:00:02.027 ZIG: Resetting EZSP device
00:00:02.034 BRY: no 'autoexec.be'
00:00:02.227 ZbEZSPReceived: time-out, discarding 00
00:00:02.775 WIF: Connecting to AP1 VIRGEN Channel 11 BSSId 8A:19:4D:85:DF:95 in mode 11n as tasmota_C770E8-4328...
00:00:06.552 WIF: Connected
00:00:06.806 HTP: Web server active on tasmota_C770E8-4328 with IP address 192.168.2.174
12:55:42.715 RSL: INFO1 = {"Info1":{"Module":"ZB-GW03-V1.3","Version":"9.5.0(tasmota)","FallbackTopic":"cmnd/DVES_C770E8_fb/","GroupTopic":"cmnd/tasmotas/"}}
12:55:42.719 RSL: INFO2 = {"Info2":{"WebServerMode":"Admin","Hostname":"tasmota_C770E8-4328","IPAddress":"192.168.2.174"}}
12:55:42.730 RSL: INFO3 = {"Info3":{"RestartReason":"Software reset CPU"}}
12:55:44.041 QPC: Reset
12:55:47.041 RSL: STATE = {"Time":"2026-03-26T12:55:47","Uptime":"0T00:00:11","UptimeSec":11,"Heap":186,"SleepMode":"Dynamic","Sleep":50,"LoadAvg":35,"MqttCount":0,"Wifi":{"AP":1,"SSId":"VIRGEN","BSSId":"8A:19:4D:85:DF:95","Channel":11,"Mode":"11n","RSSI":74,"Signal":-63,"LinkCount":1,"Downtime":"0T00:00:05"}}
12:55:47.060 RSL: SENSOR = {"Time":"2026-03-26T12:55:47","ESP32":{"Temperature":53.3},"TempUnit":"C"}
12:55:49.893 CMD: ZbUpload ncp-uart-nsw_6.7.9_115200.ota
12:55:49.897 RSL: RESULT = {"Command":"Unknown"}

Ik zit nu een beetje vast. Hoewel deze bridge helemaal hetzelfde lijkt als de oude, die jaren prima werkte, krijg ik het met deze niet voor elkaar.
De oude had Tasmota voorgeinstalleerd. Bij de nieuwe krijg ik dat wel voor elkaar, maar het lijkt wel of er geen communicatie is met de Zigbee chip.

Ik heb ook een remap gedaan van de ZigbeeTx/Rx naar TCP.

Maar ik kan de Zigbee firmware niet flashen en wanneer ik de bridge wil toevoegen aan Home Assistant krijg ik alleen een melding dat dat mislukt is.

Heeft iemand dit proces met dit boardje ook doorlopen en kan die mij op weg helpen?
