Mechanische ventilatie omzetten van perilex naar 230

[roeltjow]

Mijn vraag
ik heb een mechanische ventilatie gekocht met perilex stekker er aan, denkende dit wel gemakkelijk te kunnen omzetten naar een normale stekker, maar wil toch even wat meer informatie inwinnen voordat ik alles sloop.

Relevante software en hardware die ik gebruik






Wat ik al gevonden of geprobeerd heb
ik ben er al achter dat ik de stekker kan knippen en vervolgens Fase aansluiten op L1(zwart-wit) Nul op Nul en Aarde op Aarde.
dan zou het moeten werken maar dan alleen stand 1 (laagste stand) van de ventilatie.

misschien denk ik nou helemaal verkeerd maar kan ik niet gewoon de Fase aansluiten op zowel L1, L2 en L3 d.m.v. bijvoorbeeld een wago lasklem.

ik heb geen Perilex aansluiting waar ik de ventilatie op wil gaan hangen, en ik heb geen research gedaan voordat ik de afzuigen (heel goedkoop) kocht.

ik hoop het zo duidelijk verwoord te hebben

[No Hands]

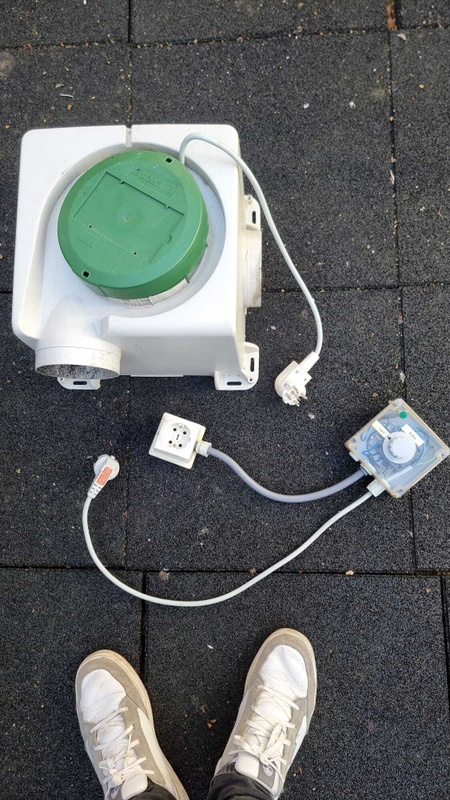

er is toch een 230v stekker op die foto? waarom moet die perilex eraf dan?

[SMSfreakie]

je zal even een aansluitschema van deze MVbox moeten zoeken...
en de perilex in de MV wereld is ook gewoon alleen maar 230V... de (normaal gesproken) 3 Standen schakelaar zet alleen 230V "extra" op de 2de of 3de aansluitklem. waardoor de unit harder gaat draaien..

nu weet ik niet of deze unit ook een draadloze bediening kan... maar anders kan je slechts 1 snelheid.. (of je moet weer extra schakeling er voor hangen.. wat prima kan natuurlijk)

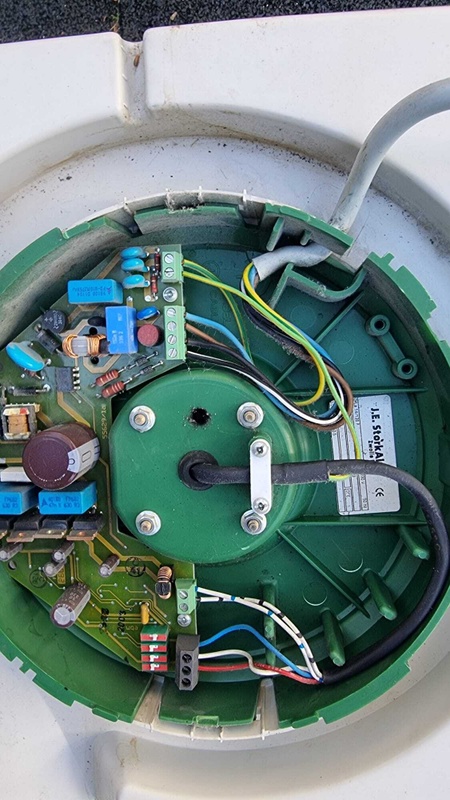

ik vermoed aan de foto:

Bruin / Blauw lekker met rust laten.. en als je een verbinding maakt met Bruin en Zwart = Midden stand
en als je Bruin + Zwart met Wit streep doet = Hoogstand

[ Voor 17% gewijzigd door SMSfreakie op 15-03-2026 11:28 ]

[peter-rm]

quote:
ik ben er al achter dat ik de stekker kan knippen en vervolgens Fase aansluiten op L1(zwart-wit) Nul op Nul en Aarde op Aarde.
dan zou het moeten werken maar dan alleen stand 1 (laagste stand) van de ventilatie.

je hebt dus meerdere aders(meer dan 3) nodig om de verschillene standen 1,2,3 te kunnen bereiken.
perilex wordt hierin dus niet gebuikt voor verschillende fases, maar voor extra schakeldraden.

wil je wel de verschillende standen kunnen gebruiken , heb je tussen schakelaar en ventilator een 5? aderige kabel nodig.

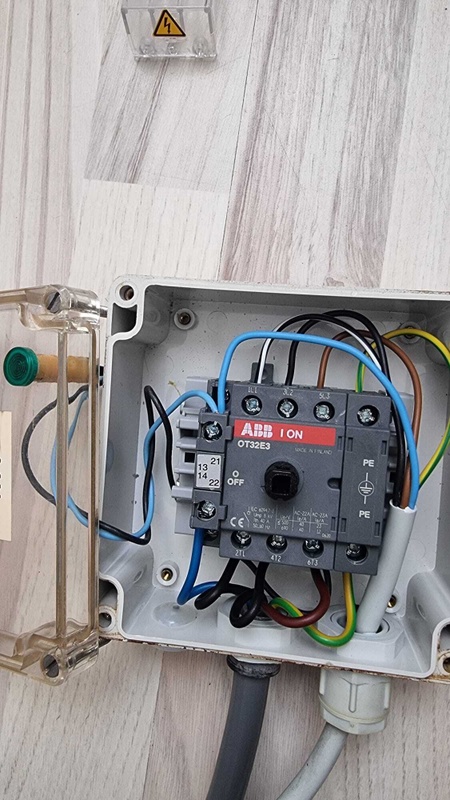

kijk ook eens naar de documentatie/schema van de abb OT32E3

[roeltjow]

No Hands schreef op zondag 15 maart 2026 @ 11:14:
er is toch een 230v stekker op die foto? waarom moet die perilex eraf dan?

Hoi. Lijkt zo door de foto maar is perilex

[Microkid]

Elk aderpaar geeft een andere snelheid. Je kan dus niet zomaar L1, L2 en L3 samenvoegen. Je moet even uitzoeken welke combinatie van N + Lx een bepaalde snelheid geeft, welke snelheid je wilt en die combinatie dan maken.
Of je probeert het proefondervindelijk uit: eerst N + L1, kijken welke snelheid dat oplevert, dat L2, en dan L3.

[ Voor 20% gewijzigd door Microkid op 15-03-2026 11:42 ]

[roeltjow]

Bedankt voor jullie reacties. Ik weet denk ik genoeg

[fenrir]

Waarom wil je van dat externe kastje af?

Die doet toch precies wat jij wil?

[ Voor 32% gewijzigd door fenrir op 15-03-2026 11:52 ]

[roeltjow]

fenrir schreef op zondag 15 maart 2026 @ 11:52:
Waarom wil je van dat externe kastje af?

Die doet toch precies wat jij wil?

Aan de andere kant van dat kastje zit ook een perilex stekker. Maar ik had niet gezien dat je dat op de foto niet ziet

[SMSfreakie]

kastje is ook alleen een overkill aan/uitschakelaar..

[chrisborst]

@roeltjow

Besef wel dat dit waarschijnlijk een wisselstroom motor is gezien de leeftijd van het ding.
Het verbruik van deze ventilatoren is best hoog. Aangezien ze 24/7 draaien kan je beter eentje met een DC motor kopen. Eventueel extra kosten verdien je relatief snel terug.

Voor circa 250 ben je klaar:
https://www.ventilatieland.nl/nl_NL/p/orcon-mvs-15rhb-pakket-550-m3-h-vochtsensor-rft-bediening-4-ventielen-randaarde-stekker/5175/

Voordeel is dat je de bediening draadloos kan doen en in je badkamer kan hangen. Of gewoon aansturen via de vochtsensor.
Ja, is waarschijnlijk duurder dan je nu betaald hebt, maar over zoveel jaar ben je ook veel extra kwijt aan stroomkosten.

[ Voor 49% gewijzigd door chrisborst op 15-03-2026 12:53 ]

[ThinkPad]

Waarom zo’n oud lel gekocht? Een moderne variant met gelijkstroommotor is aanzienlijk zuiniger.

De box op jouw foto heb ik er bijna 10j terug al uitgegooid: ThinkPad in "Serieus elektriciteit besparen"

[ Voor 41% gewijzigd door ThinkPad op 15-03-2026 12:51 ]

[SMSfreakie]

ThinkPad schreef op zondag 15 maart 2026 @ 12:49:
Waarom zo’n oud lel gekocht? Een moderne variant met gelijkstroommotor is aanzienlijk zuiniger.

De box op jouw foto heb ik er bijna 10j terug al uitgegooid: ThinkPad in "Serieus elektriciteit besparen"

tis natuurlijk net waarvoor de TS hem wil gebruiken.. (en hoe goedkoop die was ) voor iets wat 24/7 moet draaien is het niet echt een leuk ding.. maar goed als afzuiging boven de frituurpan in de berging welke 1x per week max 30 min draait.. tja

[roeltjow]

bedankt voor de reacties.

ik heb besloten naar aanleiding van alle reacties hem toch maar weer te verkopen en een nieuwe zuinige te kopen.
de ventilatie moet namelijk 24/7 aan staan en ik heb met men domme kop niet op het verbruik gelet
