Vintage crossovers en hoe aan te sluiten

[Forfaxify]

Hallo allemaal.

Ik weet niet precies waar ik moet beginnen en ik hoop dat iemand me kan helpen.

Begin jaren 80 kocht mijn moeder een hifi-set of componentensysteem (ik weet niet precies hoe het heet, maar het bestond uit een versterker, cassettedeck, cd-speler, tuner en platenspeler) samen met een paar vloerstaande luidsprekers: de Sharp CP-7700.

Nu weet ik dat dit geen high-end spiekers zijn en misschien zelfs niet de moeite waard is om te upgraden/repareren. Maar ik heb ze nog steeds en ze werken en klinken niet eens zo slecht met vinyl. Dus ik dacht eraan om de condensatoren te vervangen, met name de oude elektrolytische. Mijn plan was om de waarden te bekijken, film caps te bestellen, ze te vervangen en klaar te zijn.

Een paar jaar geleden heb ik de tweeters vervangen omdat de oude kapot waren. Helaas wist ik toen nog niet veel van audio (hoewel het lijkt alsof ik er nog steeds niet veel van af weet) en heb ik de originele 6ohm drivers vervangen door een 8ohm drivers, waardoor blijkbaar de crossover frequentie veranderde. Mijn probleem is nu dus: hoe kan ik het crossover filter aanpassen voor een 8ohm tweeter, en hoe moet ik alles aansluiten? Ik wist namelijk niet hoe complex crossover filters kunnen zijn, en bij sommige drivers schijnen ze ook nog omgekeerd aangesloten te zijn en andere niet...

Er zijn 3 spoelen (1,20 mH, 0,47 mH en 0,22 mH)
Er zijn 3 condensatoren (10 µF, 3,3 µF en 1,5 µF)
Er is 1 weerstand van 1 ohm tussen de positieve hoofdingang en de middentoner en tweeter.

Ik kan geen schema vinden, maar ik denk dat ik het hier wel kan beschrijven als ik even goed naar de crossovers kijk.

Als foto's handig zijn, zal ik die hier uploaden.

Ik hoop dat dit niet te verwarrend is, en ik hoop dat iemand me kan helpen. Ik wil dit graag weer aan de praat krijgen, want dit is een van de weinige dingen die ik nog heb van vroeger.

https://hifi-wiki.com/index.php/Sharp_CP-7700

[JoeCool]

Ik denk dat een paar foto's van het crossoverfilter het oplossen van het probleem makkelijker maakt.

[Jag]

Forfaxify schreef op woensdag 4 maart 2026 @ 15:57:
Hallo allemaal.

Ik weet niet precies waar ik moet beginnen en ik hoop dat iemand me kan helpen.

Begin jaren 80 kocht mijn moeder een hifi-set of componentensysteem (ik weet niet precies hoe het heet, maar het bestond uit een versterker, cassettedeck, cd-speler, tuner en platenspeler) samen met een paar vloerstaande luidsprekers: de Sharp CP-7700.

Nu weet ik dat dit geen high-end spiekers zijn en misschien zelfs niet de moeite waard is om te upgraden/repareren. Maar ik heb ze nog steeds en ze werken en klinken niet eens zo slecht met vinyl. Dus ik dacht eraan om de condensatoren te vervangen, met name de oude elektrolytische. Mijn plan was om de waarden te bekijken, film caps te bestellen, ze te vervangen en klaar te zijn.

Een paar jaar geleden heb ik de tweeters vervangen omdat de oude kapot waren. Helaas wist ik toen nog niet veel van audio (hoewel het lijkt alsof ik er nog steeds niet veel van af weet) en heb ik de originele 6ohm drivers vervangen door een 8ohm drivers, waardoor blijkbaar de crossover frequentie veranderde. Mijn probleem is nu dus: hoe kan ik het crossover filter aanpassen voor een 8ohm tweeter, en hoe moet ik alles aansluiten? Ik wist namelijk niet hoe complex crossover filters kunnen zijn, en bij sommige drivers schijnen ze ook nog omgekeerd aangesloten te zijn en andere niet...

Er zijn 3 spoelen (1,20 mH, 0,47 mH en 0,22 mH)
Er zijn 3 condensatoren (10 µF, 3,3 µF en 1,5 µF)
Er is 1 weerstand van 1 ohm tussen de positieve hoofdingang en de middentoner en tweeter.

Ik kan geen schema vinden, maar ik denk dat ik het hier wel kan beschrijven als ik even goed naar de crossovers kijk.

Als foto's handig zijn, zal ik die hier uploaden.

Ik hoop dat dit niet te verwarrend is, en ik hoop dat iemand me kan helpen. Ik wil dit graag weer aan de praat krijgen, want dit is een van de weinige dingen die ik nog heb van vroeger.

https://hifi-wiki.com/index.php/Sharp_CP-7700

Als je een tweeter van 6 ohm wisselt voor 8 ohm, gaat de crossover frequentie omlaag voor de tweeter. Dan krijg je een kleine bult in het midhoog, kan best storend klinken. Opgevallen?

Om dat te corrigeren moet je de waarde voor die condensator met 6/8 = 0,75 vermenigvuldigen. Maar ja, welke is het.De 1,5 uF zal het niet zijn, want dat geeft een 17 KHz high pass (met 6ohm). 3,3 uF geeft 8KHz, ook erg hoog als crossover frequentie. De 10 uF geeft 2650 Hz als high pass, klinkt redelijk. Dat zou hem goed kunnen zijn. Maar welke is dan van de middentoner? Die zal toch ook een high pass hebben.

Foto van boven en onderzijde filter? Waar je echt goed de banen op kan zien. Dan kom je er misschien nog uit zonder onderdelen los te solderen als test.

[Forfaxify]

Jag schreef op donderdag 5 maart 2026 @ 09:15:
[...]

Als je een tweeter van 6 ohm wisselt voor 8 ohm, gaat de crossover frequentie omlaag voor de tweeter. Dan krijg je een kleine bult in het midhoog, kan best storend klinken. Opgevallen?

Om dat te corrigeren moet je de waarde voor die condensator met 6/8 = 0,75 vermenigvuldigen. Maar ja, welke is het.De 1,5 uF zal het niet zijn, want dat geeft een 17 KHz high pass (met 6ohm). 3,3 uF geeft 8KHz, ook erg hoog als crossover frequentie. De 10 uF geeft 2650 Hz als high pass, klinkt redelijk. Dat zou hem goed kunnen zijn. Maar welke is dan van de middentoner? Die zal toch ook een high pass hebben.

Foto van boven en onderzijde filter? Waar je echt goed de banen op kan zien. Dan kom je er misschien nog uit zonder onderdelen los te solderen als test.

Ik ben er nu een paar dagen mee bezig (1 van de filters is "klaar" moet alleen nog netjes gemaakt worden) en het lijkt toch echt de 1.5uF te zijn die de tweeter aanstuurt. Het gekke is namelijk dat ik inderdaad ben uitgekomen op 75% van de originele waarde (1.125uF wat ik grootendeels bereikt heb met een 1uF en een 0,1uF) waarna de tweeter enorm zacht was, en toen ik er 3.3uF in parallel bijplaatste werd het eindelijk normaal volume. (dan zit de frequentie rond de 5100hz? Ik weet de exacte berekening niet meer).

Hier zijn in ieder geval wat foto's. Het goedje wat er op zit is lastig te verwijderen maar als het moet doe ik dat.

[Forfaxify]

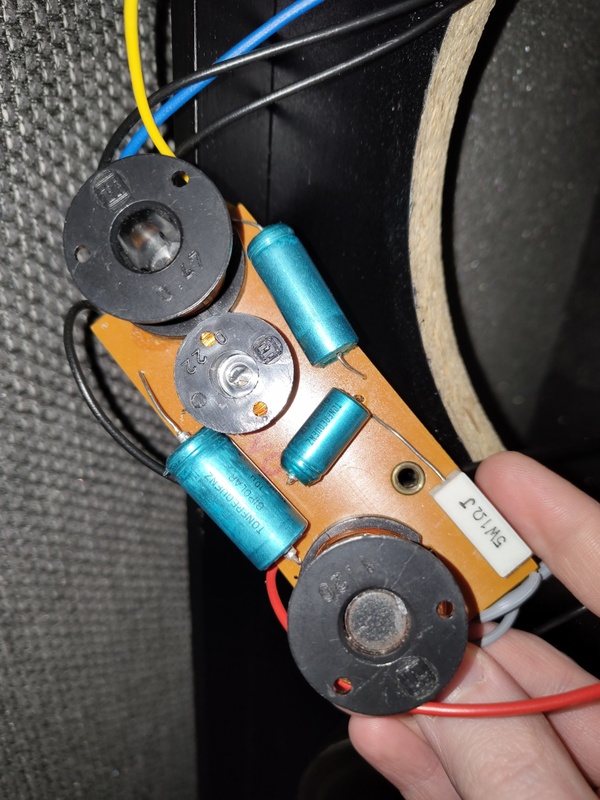

Condensator links is 10uF, midden is 1.5uF en rechts is 3.3uF. Spoelen zijn leesbaar.

[Jag]

Forfaxify schreef op donderdag 5 maart 2026 @ 20:27:
[...]


Ik ben er nu een paar dagen mee bezig (1 van de filters is "klaar" moet alleen nog netjes gemaakt worden) en het lijkt toch echt de 1.5uF te zijn die de tweeter aanstuurt. Het gekke is namelijk dat ik inderdaad ben uitgekomen op 75% van de originele waarde (1.125uF wat ik grootendeels bereikt heb met een 1uF en een 0,1uF) waarna de tweeter enorm zacht was, en toen ik er 3.3uF in parallel bijplaatste werd het eindelijk normaal volume. (dan zit de frequentie rond de 5100hz? Ik weet de exacte berekening niet meer).

Hier zijn in ieder geval wat foto's. Het goedje wat er op zit is lastig te verwijderen maar als het moet doe ik dat. [Afbeelding]

[Afbeelding]

Toch wel moeilijk te zien. Op de printplaat onderzijde, waar de condensator er door heen steekt maar geen tin zit; is dat orgineel?

Ik denk dat je er alleen uitkomt als je het uitschrijft/tekent als schema, met daar ook in waar de drivers op aangesloten zitten. Misschien even chat vragen om een begin te maken.

[Forfaxify]

Ik heb het even stil gelegd voor nu. Misschien kom ik er ooit nog op terug.

[GarBaGe]

Repareren van de oude speakers klinkt als een leuke hobby.
De "normale" hifi sets uit de tijd (dus niet de micro / mini sets) gebruiken "standaard" 8 Ohm speakers en kan je zeer waarschijnlijk simpelweg vervangen met een "standaard" speaker uit een Hifi winkel.
Zoiets als Dali of B&W of ... of ...
Je zou dan eens een Hifi winkel kunnen binnenlopen om te luisteren naar het verschil in de diverse merken.

Maar...
aan de praat krijgen van een oude serie is natuurlijk ook gaaf om te doen.
