Ik ben bezig met mijn ghetto-freesslede1.0 te upgraden naar een ghetto-freesslede2.0. Dit is mijn verslagje/work in progress, gewoon omdat het leuk is. Ik heb geen ruimte en budget voor een vlakvandiktebank dus dit is de ghetto-vlakbankopstelling. Het idee is dat je een grote vlakfrees onder een stevige frees hangt en die baantjes laat trekken van links naar rechts over je werkstuk. Als je de frees boven het werkstuk laat 'zweven' ipv afsteunen op het werkstuk kun je op die manier een consistente freeshoogte krijgen.
De 1.0 versie in mijn schuur is een multiplex slede waar de frees in 1 as in kan schuiven, die zonder verdere geleiding op 2 alu-profieltjes heen en weer schuift. Werkt prima, tot je een keer een profieltje omtikt, of tever in de slede freest... of er stof op de profieltjes ligt. Allemaal gebeurd, in meer of minder catastrofale setting
De frees is een oude OF2000, en een dikke vette vlakfrees van CMT (50mm oid).
Nu heeft iemand op woodworking een doorzichtige plastic bodem voor zijn freesslede gemaakt, en ik wil ook zoiets maken.
Dus ik heb 2 lange en 2 korte rails gekocht:
Ik wilde eerst plexiglas kopen (zodat je kunt zien wat je doet), maar een bevriend klusser raadde me polycarbonaat aan. Veel makkelijker bewerken kennelijk en slagvaster.
Het idee is om de pertinaxplaat onder de frees vandaan te halen en dan de frees op de slede te fixeren met de getapte gaatjes in de freeszool. Qua dikte: Tsja geen idee, ik zie mensen 10mm gebruiken maar die OF2000 is een behoorlijk bakbeest; voor nu heb ik 10mm gekocht, met nog een tweede plaatje in de kast. In geval van doorhangen maak ik die ook wel op maat en sandwich ik ze. Ik wil dit niet meteen doen omdat je hiermee ook weer freesdiepte kwijtraakt.
Vandaag maar eens begonnen, de boorgaatjes voor de m4 boutjes uitgetekend en geboord en daarna met een forstnerboor een 35mm gat in het polycarbonaat gemaakt. Man wat is dat spul hard zeg, die CMT forstner slipte behoorlijk, geen goede aanpak.... ik wilde eigenlijk een gat boren (35mm is mijn grootste forstner) en daarna de vlakfrees langzaam af laten dalen door het polycarb. Gezien de hardheid is dat wellicht funest voor die vlakfrees, en die was niet helemaal gratis.
Toen maar met een grote gatzaag een gat in een oud stukje MDF gemaakt dat we als mal gaan gebruiken, en daarna met een ecotools-frees (hehe ja ik heb er ook een paar, juist voor dit soort projectjes) de boel gecopieerd in het polycarbonaat. De gaatjes voor de M4 boutjes heb ik maar gewoon overgenomen in het MDF, prima oplossing voor nu.
Morgen of vanavond ga ik de frees eens monteren en kijken of de boel doorzakt of niet. Volgens mij valt het heel erg mee.
De stap daarna is de ophanging op de rollers; op de rails. Ik wil de lange rails onderop zetten met 2 sets rollers erop, en op die rollers komen dan haaks de korte rails gemonteerd. Hiervoor moet ik een nieuw gat in de rails boren, dat is irritant zonder kolomboor maar gaat me vast lukken. De rails zijn immers van Chinesium gemaakt.
Op de bovenste set rollertjes wil ik een stukje plaatmateriaal bevestigen, en daarop haaks een stukje op breedte gemaakt plaatmateriaal, waar de boven weer haakse op komt.

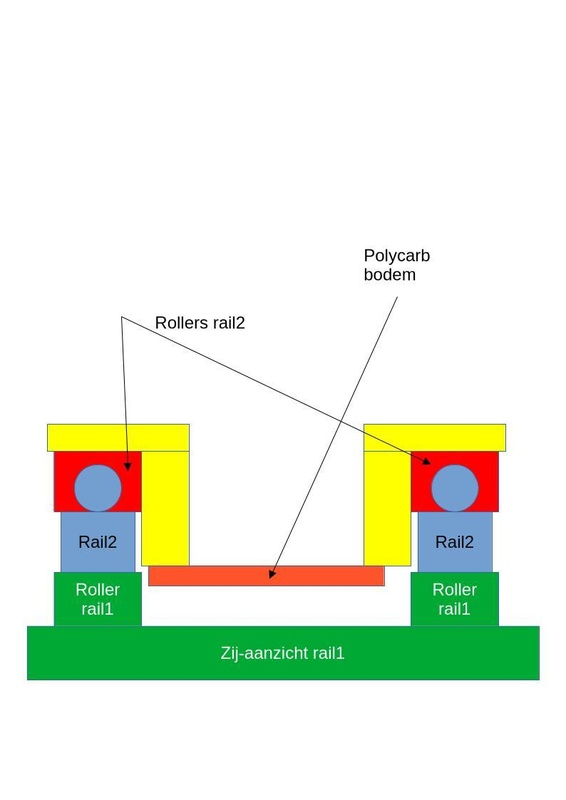

in schema-vorm dit dus::strip_exif()/f/image/V9QTfu5ksJ6PZ6GxDzSreisM.jpg?f=fotoalbum_large)
Ik heb het zelf ook niet helemaal bedacht overigens maar beter goed gejat dan slecht bedacht
.
De 1.0 versie in mijn schuur is een multiplex slede waar de frees in 1 as in kan schuiven, die zonder verdere geleiding op 2 alu-profieltjes heen en weer schuift. Werkt prima, tot je een keer een profieltje omtikt, of tever in de slede freest... of er stof op de profieltjes ligt. Allemaal gebeurd, in meer of minder catastrofale setting
De frees is een oude OF2000, en een dikke vette vlakfrees van CMT (50mm oid).Nu heeft iemand op woodworking een doorzichtige plastic bodem voor zijn freesslede gemaakt, en ik wil ook zoiets maken.
Dus ik heb 2 lange en 2 korte rails gekocht:
Ik wilde eerst plexiglas kopen (zodat je kunt zien wat je doet), maar een bevriend klusser raadde me polycarbonaat aan. Veel makkelijker bewerken kennelijk en slagvaster.
Het idee is om de pertinaxplaat onder de frees vandaan te halen en dan de frees op de slede te fixeren met de getapte gaatjes in de freeszool. Qua dikte: Tsja geen idee, ik zie mensen 10mm gebruiken maar die OF2000 is een behoorlijk bakbeest; voor nu heb ik 10mm gekocht, met nog een tweede plaatje in de kast. In geval van doorhangen maak ik die ook wel op maat en sandwich ik ze. Ik wil dit niet meteen doen omdat je hiermee ook weer freesdiepte kwijtraakt.
Vandaag maar eens begonnen, de boorgaatjes voor de m4 boutjes uitgetekend en geboord en daarna met een forstnerboor een 35mm gat in het polycarbonaat gemaakt. Man wat is dat spul hard zeg, die CMT forstner slipte behoorlijk, geen goede aanpak.... ik wilde eigenlijk een gat boren (35mm is mijn grootste forstner) en daarna de vlakfrees langzaam af laten dalen door het polycarb. Gezien de hardheid is dat wellicht funest voor die vlakfrees, en die was niet helemaal gratis.
Toen maar met een grote gatzaag een gat in een oud stukje MDF gemaakt dat we als mal gaan gebruiken, en daarna met een ecotools-frees (hehe ja ik heb er ook een paar, juist voor dit soort projectjes) de boel gecopieerd in het polycarbonaat. De gaatjes voor de M4 boutjes heb ik maar gewoon overgenomen in het MDF, prima oplossing voor nu.
:no_upscale():strip_icc():strip_exif()/f/image/gafJHa1wFtLXVbsYHFaVN6D6.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/hrSS2yQjcsCnn90dfV7ZKXta.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/awW40WLEHIDKOpsiBngRJgmk.jpg?f=user_large) |
:no_upscale():strip_icc():strip_exif()/f/image/SHlxigtUfDWGvNIA4VdABeWF.jpg?f=user_large) |
De stap daarna is de ophanging op de rollers; op de rails. Ik wil de lange rails onderop zetten met 2 sets rollers erop, en op die rollers komen dan haaks de korte rails gemonteerd. Hiervoor moet ik een nieuw gat in de rails boren, dat is irritant zonder kolomboor maar gaat me vast lukken. De rails zijn immers van Chinesium gemaakt.
Op de bovenste set rollertjes wil ik een stukje plaatmateriaal bevestigen, en daarop haaks een stukje op breedte gemaakt plaatmateriaal, waar de boven weer haakse op komt.
in schema-vorm dit dus:
:no_upscale():strip_icc():strip_exif()/f/image/V9QTfu5ksJ6PZ6GxDzSreisM.jpg?f=user_large)
Ik heb het zelf ook niet helemaal bedacht overigens maar beter goed gejat dan slecht bedacht
.
