Ik heb afgelopen week mijn pc in elkaar gezet. Ik heb de Chieftex Apex Air case. Daar zitten casefans bij. Ik heb 1 aansluiting met drie pinnen en er ontbreekt er 1. Nu weet ik niet waar ik die moet aansluiten op mijn moederbord. Ik heb de ASRock B650M-HDV/M.2.
:strip_icc():strip_exif()/u/517503/crop602112b4ac9cb_cropped.jpeg?f=community)
Dat is wel vreemd want je moederbord heeft 0 fan headers met 3 pins aansluiting, alleen maar 4-pins. Eentje voor CPU en drie stuks voor casefans. Die detecteren automatisch of je een 3 of 4 pin fan aansluit.
Maak even een foto waar jij een 3-pin aansluiting hebt gevonden, want die zie ik niet.

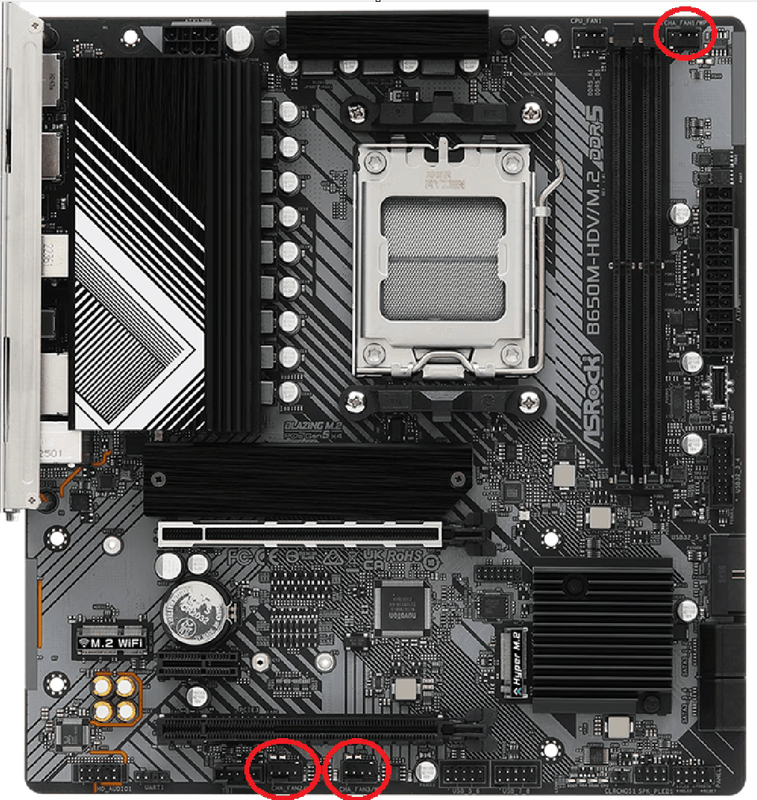

Je hebt 3 casefan headers:
:strip_exif()/f/image/psDaz81SF3IHIkLN37GE6etG.png?f=user_large)
Als de fan vervolgens niet werkt heb je mogelijk een defecte ventilator. Check wel even of er niet toevallig iets verkeerd ingesteld staat in je BIOS mbt fan control. Een 3-pin fan regel je op basis van DC, niet PWM bijvoorbeeld.
:no_upscale():strip_icc():strip_exif()/f/image/ZI8D9GHsGBMmzqG1Z9flhDcm.jpg?f=user_large)
Dit is de foto van de stekker. Ik heb deze al op de casefan header aangesloten gehad. Helaas werkte dit niet.
:strip_icc():strip_exif()/u/352278/crop56730ca93be70_cropped.jpeg?f=community)
I reject your reality and substitute my own - R7 5800X3D - B550M PG Riptide - 32GB Ballistix DDR4-3600 @ C15 - RX7800XT - V750 Gold
/u/284549/crop5c8c1d3ca48d4.png?f=community)
:strip_icc():strip_exif()/u/37855/icoon.jpg?f=community)
Beetje sprokkelen, maar uit Best Buy Guide: De beste 1440p-game-pc
Uit je boekje:
/f/image/Rs6hoaIaIwTk9614asWuoPKx.png?f=fotoalbum_large)
En zoals al gemeld in het topic, als je een 3-pins hebt, dan zou het automatisch gedetecteerd moeten worden. Maar let wel op de kleine letters dat deze dan op pin 1-3 zouden moeten zitten. De wazige foto van een stekkertje in het topic lijkt de aansluiting te zitten op 1,2,4.
Uit je boekje:
:strip_exif()/f/image/Rs6hoaIaIwTk9614asWuoPKx.png?f=user_large)
Erzsébet Bathory | Strajk Kobiet | You can lose hope in leaders, but never lose hope in the future.
:strip_exif()/u/10069/neutron1.gif?f=community)
Kijk nog eens goed. Chieftec vermeldt dat er een DF-200 fan hub in zit. Zou er zo uit moeten zien:
Handleiding van dit ding: https://www.chieftec.eu/_...download&id=784&fs=fs1_en
Als je die echt nergens kunt vinden mis je dus een onderdeel, dan even aankloppen bij de winkel waar je de behuizing hebt gekocht.
[ Voor 8% gewijzigd door Wildfire op 12-02-2026 00:07 ]
:strip_exif()/u/22703/309580.gif?f=community)
Kijk goed naar de kabels die er nog verder in je case zitten. Ik neem aan dat Chieftec een vergelijkbare doorluskabel gebruikt (als er geen eerder genoemde hub in zit) zoals bij de Apex Q. Zie het laatste plaatje in deze review: https://www.techpowerup.com/review/chieftec-apex-q/4.html daar zie je ook mannelijke stekketjes met drie aders die lijken te suggereren dat deze op pin 1,2,4 zitten en vervolgens ook een verder verloop met 4 aders.
:strip_exif()/f/image/X8xT5CrrYvFDar8wkN2PGfuN.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():strip_exif()/f/image/X8xT5CrrYvFDar8wkN2PGfuN.jpg?f=user_large)
Erzsébet Bathory | Strajk Kobiet | You can lose hope in leaders, but never lose hope in the future.
Dat plaatje is trouwens _niet_ hoe het aangesloten moet zijn, zie ook deze zin uit die review: "Our sample was actually pre-wired in a loop, which we naturally fixed to power the fans up in the final build.".
Dus je sluit de female fan-connectors op die doorluskabel aan en de female connector van die kabel op het moederbord. Als je de female connector van de doorluskabel op een male van dezelfde kabel aansluit gaat het niet werken (erg suf als dat zo uit de fabriek komt)
