Asus prime RX 9070 xt oc 16gb, psu aansluiten

[MT0255]

Goedemorgen iedereen,

Ik heb een vraag m.b.t tot de bouw van mijn nieuwe pc en dan met name welke psu aansluitingen ik kan gebruiken voor mijn videokaart.

Ik heb een Asus prime rx 9070 xt oc 16gb die 3 pci-e aanluitingen heeft en als psu een asus tuf 850w gold met 3 pci-e uitgangen. Moederbord is een asus tuf b850m plus wifi.

Misschien een gekke vraag maar kan ik de 12vhpwr die 2 pci-e uitgangen heeft combineren met één pci-e uitgang op mijn psu? Anders hou ik geen output over voor mijn cpu 8 pins connector op het moederbord.

Hopelijk kunnen jullie mij hiermee opweg helpen! Groeten Maurice

[jeroen3]

Uhm, volgens de specs hier op tweakers heeft jouw voeding 3x 6+2-pins, precies genoeg voor jouw videokaart.
uitvoering: ASUS TUF Gaming 850W Gold
uitvoering: ASUS Prime Radeon RX 9070 XT OC Edition 16GB GDDR6

De stekker naar je CPU 8-pin is niet uitwisselbaar met PCI 8-pin. De polariteit is fout.
De 12vhpwr blijft in jouw geval ongebruikt.

[MT0255]

Bedankt voor je antwoord Jeroen, ik zit alleen nog met de 8pins cpu voeding, die kom ik nu tekort op mijn huidige psu die maar 3 pci-e/cpu uitgangen heeft.

[jazzozo]

Tsja, als ik het zo zie heb je dan maar een optie. De Y-kabel gebruiken die bij de voeding zit meegeleverd voor de PCI-E aansluitingen. Dan nog een rechtstreekse. En dan heb je nog 1 poort voor jouw CPU. Ik zou niet gaan lopen rommelen met aftermarket oplossingen om de 12vhpwr om te vormen.

[Raynman]

MT0255 schreef op woensdag 28 januari 2026 @ 09:50:
Misschien een gekke vraag maar kan ik de 12vhpwr die 2 pci-e uitgangen heeft combineren met één pci-e uitgang op mijn psu?

ASUS geeft ook geen heel duidelijke info, maar het lijkt of het de bedoeling is dat je de "PCI-E"-uitgang (naast "MB") gebruikt voor ofwel de 12vhpwr-kabel, ofwel de dubbele 8-pins PCI-e-kabel. En dan heb je nog een enkele PCI-e-kabel die de gecombineerde "CPU/PCI-E"-uitgang gebruikt voor je derde GPU-aansluting. Daarnaast kunnen dan twee 8-pins CPU-kabels (maar 1x 8-pins is vaak ook voldoende voor CPU). Dat is ook wat jij bedoelde? Het lijkt me dat het ook niet anders kan met de meegeleverde kabels? Of zit er toch meer dan 1 PCI-e-kabel bij (die dus dezelfde stekker als CPU gebruikt)?

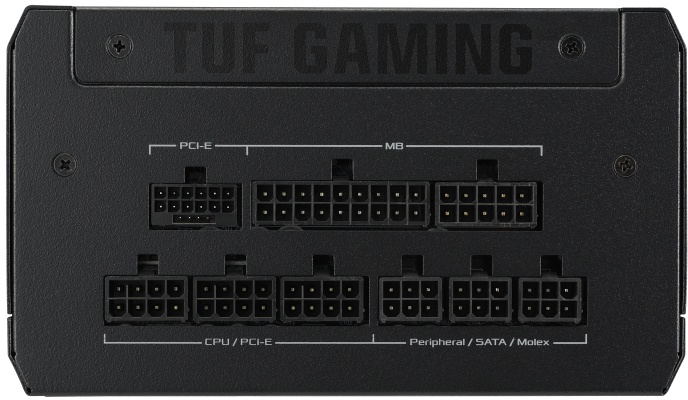

Edit: ik zag dus dit op de asus website + foto's van uitgangen, verder geen echte manual of zo:

PCI-E Gen 5.1 16-pin Cable x 1 (675mm)
PCI-E (16-pin to 8-pin-8-pin) Cable x 1 (675mm)
PCI-E 1-to-1 Cable x 1 (675mm)

Die eerste gebruik je dus niet, maar dat lijkt ook niet tegelijk met de tweede te kunnen.

[ Voor 16% gewijzigd door Raynman op 28-01-2026 16:42 ]

[jeroen3]

Ah, dat staat er op tweakers niet bij.
De kwestie is dus dat er in dit systeem 5x een 8-pin power plug nodig is terwijl deze voeding er maar 3 biedt.

Dus je moet naar de 1000W versie overstappen.
Of kijken of je overweg kan met maar 1x power op de CPU en 2x power op de GPU.

De CPU zou je kunnen begrenzen tot 150Watt via de overclock settings.
Of je dit bij de GPU ook kan doen weet ik niet.

--
edit, deze serie heeft helemaal geen passend model. doordat deze een ATX versie te hoog is. Zoek een voeding zonder 12vhpwr.

[ Voor 15% gewijzigd door jeroen3 op 28-01-2026 16:39 ]

[jazzozo]

jeroen3 schreef op woensdag 28 januari 2026 @ 16:38:
edit, deze serie heeft helemaal geen passend model. doordat deze een ATX versie te hoog is. Zoek een voeding zonder 12vhpwr.

Deze lijn Asus-voedingen toevallig misschien. Vergelijkbare modellen van Corsair en AsRock zijn uitgerust met 5 PCI-E/CPU aansluitingen én 12vhpwr.

[MT0255]

Dank allemaal voor het meedenken, ik overweeg inderdaad om mijn huidige 850w om te ruilen voor de asus tuf 1000w gold of een vergelijkbare van Corsair met een extra pci-e uitgang.

De Asus prime rx 9070 xt oc 16gb ondersteunt niet de 12vhpwr aansluiting zover ik kan vinden op het internet, ik durf het dan ook niet aan om het dan toch te proberen.

[Uszka]

MT0255 schreef op woensdag 28 januari 2026 @ 17:27:
Dank allemaal voor het meedenken, ik overweeg inderdaad om mijn huidige 850w om te ruilen voor de asus tuf 1000w gold of een vergelijkbare van Corsair met een extra pci-e uitgang.

De Asus prime rx 9070 xt oc 16gb ondersteunt niet de 12vhpwr aansluiting zover ik kan vinden op het internet, ik durf het dan ook niet aan om het dan toch te proberen.

Welke cpu heb je?

Technisch kan een 8 pin cpu aansluiting 480w aan. Totaal geen probleem om maar één zo'n connector te gebruiken.

Edit: volgens de specs op de website van Asus heeft jouw voeding een PCIe 16 pin naar 2x 6+2 pin en een PCIe 8 pin naar 6+2 pin. Een 9070 XT aansluiten is dus helemaal geen probleem. Kan je zelfs nog 2 kabels naar de cpu trekken.

[ Voor 22% gewijzigd door Uszka op 28-01-2026 18:44 ]

[DannyXP1600]

Als ik de asus website bekijk zie ik 3x 8 pins op de PSU met daarbij CPU/PCIE.
Dan zie ik dat je aan kabels 2x een 8 pins CPU kabel meekrijgt, daar heb je er maar 1 van nodig en die sluit je aan op 1 van de 3 poorten.
Dan heb je nog een 8 pins (PSU kant) naar 6+2 pins (videokaart kant). Die doe je in 1 poort van je PSU en in 1 poort van je videokaart.
Dan zie ik dat er nog een 8 pins (PSU kant) naar 2x 6+2 pins (videokaart kant) kabel bij zit. Deze stop je in de derde en laatste CPU/PCIE poort in je PSU en daarna één 6+2 pins in een tweede poort van je videokaart en de andere 6+2 pins in de laatste poort van je videokaart.

[Valentino-46]

MT0255 schreef op woensdag 28 januari 2026 @ 09:50:
Misschien een gekke vraag maar kan ik de 12vhpwr die 2 pci-e uitgangen heeft combineren met één pci-e uitgang op mijn psu?

Ja.

Ik heb in mijn systeem dezelfde GPU en bijna dezelfde PSU en dat is exact hoe ik het heb aangesloten.

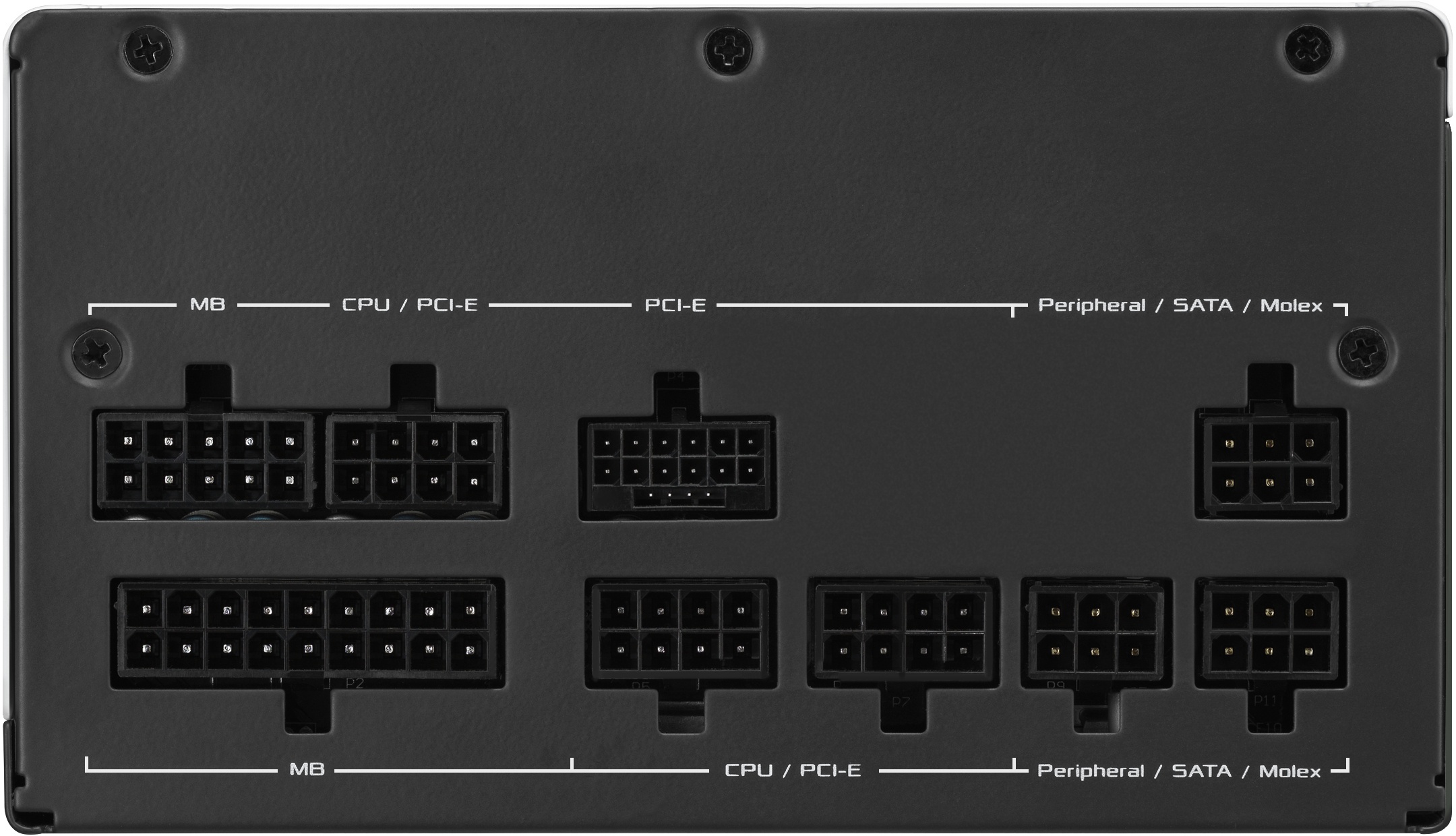

Asus Prime 850W Gold


Asus TUF 850W Gold


Zoals je ziet precies dezelfde aansluitingen, alleen op een andere plaats.
Dus niet nodig om een andere voeding te halen, werkt hier bij mij al perfect sinds DDR5 nog betaalbaar was

[MT0255]

Nu de ryzen 7 7800x3d, wellicht later upgraden naar een snellere bijvoorbeeld de 9800x3d.

Ik heb zojuist de tuf 1000w versie van besteld voor 40 euro extra, nu ik de 850w nog zonder problemen kan retourneren. Heb ik daar voolopig geen omkijken naar.
😆

Gelukkig werkt het toch goed voor jou Valentino-46!👍

[Raynman]

Die 1000W heeft volgens de specs van Asus dan één extra 8-pins connector op de voeding met dus ook één extra kabel voor 6+2-pins. Dan kun je daarmee dus twee van de drie aansluitingen op je GPU koppelen.

En dan? Koop je er een derde kabel bij en ga je dan toch maar een van de twee CPU-kabels gebruiken? Of ga je dan wel die(zelfde) kabel gebruiken die van 16-pins aan de PSU-kant naar twee 6+2-pins gaat?

Je zei wel "Dank allemaal voor het meedenken" maar negeert de positieve (of: bevestigende) antwoorden op je oorspronkelijk vraag grotendeels en laat je door de negatieve aanzetten tot het kopen van een nieuwe, maar je negeert dan weer het deel van die reacties dat stelde dat ook zwaardere modellen uit dezelfde serie niet geschikt zouden zijn...

[Uszka]

MT0255 schreef op woensdag 28 januari 2026 @ 22:33:
Nu de ryzen 7 7800x3d, wellicht later upgraden naar een snellere bijvoorbeeld de 9800x3d.

Ik heb zojuist de tuf 1000w versie van besteld voor 40 euro extra, nu ik de 850w nog zonder problemen kan retourneren. Heb ik daar voolopig geen omkijken naar.
😆

Gelukkig werkt het toch goed voor jou Valentino-46!👍

Met die 1000w ga je exact dezelfde kabels gebruiken als met de 850w die je nu hebt. De 16pin naar 2x 6+2pin en een 8pin naar 6+2 pin. Houd je nog één ongebruikte 8pin naar 6+2 pin over voor €40 extra. Die €40 blijft dus voor altijd in de doos zitten.

[layzzzz]

Ik heb dezelfde videokaart met een 850w voeding van Gigabyte en ik had best wat problemen met het gebruik van een Y-splitter, dus uiteindelijk 3x1 aangesloten en sindsdien geen freezes meer.

[Uszka]

layzzzz schreef op donderdag 29 januari 2026 @ 11:11:
Ik heb dezelfde videokaart met een 850w voeding van Gigabyte en ik had best wat problemen met het gebruik van een Y-splitter, dus uiteindelijk 3x1 aangesloten en sindsdien geen freezes meer.

De Asus voeding heeft geen Y splitter

[MT0255]

Begrijp mij niet verkeerd Raynman, natuurlijk doe ik wat met jullie advies. Ik was alleen benieuwd of er iemand met een dergelijke build hier ervaring mee heeft.

Als ik net op andere forums en nu ook hier lees dat het stabieler/veiliger is om 3x afzonderlijke pci-e aanluitingen direct vanaf de psu te gebruiken dan ga ik toch voor die methode. Het zou zuur zijn als ik een gpu van 700+ euro om zeep help door het verkeerd aan te sluiten.

https://www.reddit.com/r/...asus_prime_radeon_9070xt/

https://www.techpowerup.c...8-pins-connectors.343298/

[jazzozo]

Ik moet überhaupt zeggen dat ik de aansluitingen op deze Asus voedingen erg karig vindt. Waarom zo weinig als de concurrentie wel onderhand standaard 5 CPU/PCI-E aansluitingen op hun voedingen hebben zitten? (Er zullen vast wel nog meer voedingen met zo weinig aansluitingen zijn, maar ik heb het de afgelopen jaren niet meegemaakt)

[Uszka]

MT0255 schreef op donderdag 29 januari 2026 @ 14:20:
Begrijp mij niet verkeerd Raynman, natuurlijk doe ik wat met jullie advies. Ik was alleen benieuwd of er iemand met een dergelijke build hier ervaring mee heeft.

Als ik net op andere forums en nu ook hier lees dat het stabieler/veiliger is om 3x afzonderlijke pci-e aanluitingen direct vanaf de psu te gebruiken dan ga ik toch voor die methode. Het zou zuur zijn als ik een gpu van 700+ euro om zeep help door het verkeerd aan te sluiten.

https://www.reddit.com/r/...asus_prime_radeon_9070xt/

https://www.techpowerup.c...8-pins-connectors.343298/

jazzozo schreef op donderdag 29 januari 2026 @ 14:27:
Ik moet überhaupt zeggen dat ik de aansluitingen op deze Asus voedingen erg karig vindt. Waarom zo weinig als de concurrentie wel onderhand standaard 5 CPU/PCI-E aansluitingen op hun voedingen hebben zitten? (Er zullen vast wel nog meer voedingen met zo weinig aansluitingen zijn, maar ik heb het de afgelopen jaren niet meegemaakt)

Jullie snappen het niet. Asus maakt van de 16 pins PCIe5.0 aansluiting gebruik om daar twee 6+2 pins PCIe van te maken. Die 16 pins is goed voor 600w, 2x 6+2 pins doet officieel maximaal 300w. Er zit dus heel veel head room in de manier die Asus toepast. Vanaf de 16 pin gaan overigens 2 aparte kabels dus geen Y-splitter.
Met de 1000w ga je het op exact dezelfde manier aansluiten als met de 850w mogelijk is.

[DannyXP1600]

Uszka schreef op donderdag 29 januari 2026 @ 18:26:
[...]


[...]

Jullie snappen het niet. Asus maakt van de 16 pins PCIe5.0 aansluiting gebruik om daar twee 6+2 pins PCIe van te maken. Die 16 pins is goed voor 600w, 2x 6+2 pins doet officieel maximaal 300w. Er zit dus heel veel head room in de manier die Asus toepast. Vanaf de 16 pin gaan overigens 2 aparte kabels dus geen Y-splitter.
Met de 1000w ga je het op exact dezelfde manier aansluiten als met de 850w mogelijk is.

Staat niet op het plaatje met alle kabels op de Asus website dat er zo'n kabel bij zou zitten, staat niet benoemd op de site onder het kopje Cable Connectors, daar staat enkel de kabel met beide uiteinden 16 pins.
Maar inderdaad, onder package contents staat er wel een 16 pins naar 2x 8 pins bij. Dus als je die gebruikt plus nog 1 6+2 ben je er. Dan heb je nog 2 connectors over voor een overdreven CPU...
