Capaciteitstarief beperken met Marstek batterij(en).

[GORby]

Waarom dit topic?

Aangezien ik van een paar mensen al wat vragen heb over de Marstek sturing die ik in Home Assistant opgezet heb om het capaciteitstarief wat onder controle te houden, maak ik er maar even een apart topic van.

Doel van deze sturing

De voornaamste sturing is die van verbruikers. Door het verbruik te spreiden, voorkom je de grootste pieken. Bepaalde verbruikers kan je echter niet of moeilijk spreiden, en je kan ook maar beperkt dingen uitschakelen wanneer er een grote piek aankomt. Die momenten kunnen dan opgevangen worden door de batterij.

De implementaties van peak shaving die ik tot nu toe gezien had, laten toe dat je een limiet instelt, en van het moment dat het vermogen daarboven komt, gaat de batterij de overschot bijpassen, zodat er een harde limiet is op het vermogen dat er van het net genomen wordt.

Voor de typisch Belgische situatie met het capaciteitstarief, waarbij het gemiddeld opgenomen vermogen van elk kwartier berekend wordt, en de hoogste kwartierpiek van elke maand meetelt voor een stuk van je netvergoeding, is dat niet zo interessant, want je gaat de batterij zo veel meer gebruiken dan nodig is om je kwartierpiek te beperken, waardoor je verliezen (door de round trip efficiëncy van de batterij) groter zijn, en het misschien niet meer rendabel is.

Ik wilde een sturing die een tijdelijke piekbelasting niet gaat corrigeren, wanneer er nog marge is. Om te bepalen wat die marge is, kijk ik in de eerste 10 minuten van elk kwartier naar het gemiddelde vermogen over de laatste 10 en 15 minuten.

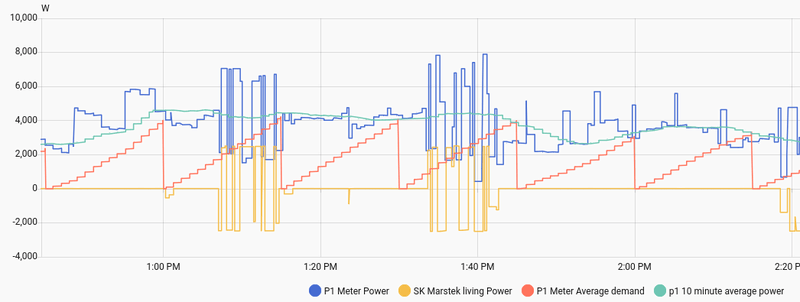

De laatste 5 minuten wordt er effectief gestuurd op het vermogen dat dat kwartier nog gebruikt kan worden zonder over de limiet te gaan. Hiervoor wordt het aantal Watt-seconden dat nog overblijft gedeeld door het aantal seconden dat resteert in het kwartier, rekening houdend met wat marge om de traagheid van de batterij en clock drift van de digitale meter te compenseren.

Componenten en configuratie basis sturing

Minimale benodigdheden

• Home Assistant
• Digitale meter met actieve P1 poort en een module om die uit te lezen, ofwel een andere vermogenmeter die je kan uitlezen
• B2500 Home Assistant add-on (https://github.com/tomquist/b2500-meter)
• Marstek plug-in batterij. De B2500 add-in is enkel bedoeld om deze batterijen voor de gek te houden.

Optionele benodigdheden

Voor een betere sturing, willen we ook het maximum laad- en ontlaadvermogen sturen afhankelijk van de omstandigheden. Hiervoor is de modbus koppeling nodig, ofwel op de Venus V3 via de modbus over TCP (enkel via ethernet), ofwel via een modbus module die verbonden is met de RS485 poort.
Hiervoor gebruik ik https://my.home-assistant...tory=marstek_venus_modbus

Home assistant helpers

statistieken en parameters

Omdat we bij de kwartierpiekbeperking de batterij niet naar 0W op de meter willen sturen, maar naar een waarde die een variabele offset heeft ten opzichte van de echte meter, hebben we een paar helpers nodig.

• sensor.p1_10_minute_average_power: statistics helper met het lopend gemiddelde over 10 minuten van de p1 meter
• sensor.p1_5_minute_average_power: statistics helper met het lopend gemiddelde over 5 minuten van de p1 meter
• input_number.grid_power_limit_target: slider waarmee je je gewenste grens voor de kwartierpiek instelt

berekening variabele vermogensgrens

We willen een grens bepalen waarboven de batterij moet gaan ingrijpen. Deze grens hangt natuurlijk af van de ingestelde grens, maar om wat headroom te hebben, wordt er de eerste 10 minuten van het kwartier gekeken naar het gemiddelde van de laatste 5 en 10 minuiten. Later in het kwartier weten we wat nauwkeuriger hoeveel vermogen er de rest van het kwartier nog mag gebruikt worden om niet over de piek te gaan, dus voor de laatste 5 minuten wordt die waarde gebruikt.

variabele offset: number.grid_power_limit_target_adjusted
Dit is een template helper, die ik in de instellingen begrensd heb tussen 0 en 22.000, maar die nog een eigen begrenzing krijgt, gebaseerd op de ingestelde limiet.

code:

{# -----------------------------
  Inputs
------------------------------ #}
{% set setTarget = states('input_number.grid_power_limit_target') | float(0) %}
{% set quarterAvg = states('sensor.p1_meter_average_demand') | float(0) %}
{% set avg10m = states('sensor.p1_10_minute_average_power') | float(0) %}
{% set avg15m = states('sensor.p1_15_minute_average_power') | float(0) %}

{# -----------------------------
  Parameters
------------------------------ #}
{% set latency_s     = 5 %}          {# Latency of the battery #}
{% set quarterBand_W = 100 %}        {# Margin in W for the quarter-hour average. Make sure we end up below the limit #}
{% set avgBand_W     = 0 %}          {# Margin in W for the averages. Optional since we steer towards the effective remaining power budget #}
{% set k10_up        = 3.50 %}       {# How quickly the target power will rise based on the 10 minute average #}
{% set k10_down      = 1.00 %}       {# How quickly the target power will drop based on the 10 minute average #}
{% set quarterStartGuard_s = 2 %}    {# Prevent strange readings around quarter-hour average reset. 5s should be enough #}
{% set p1MeterDrift_s = 4 %}         {# How many seconds after the quarter-hour the p1 meter resets the average demand #}
{% set downSlopeTarget_s = 60 %}     {# Number of seconds before the end of the quarter where the target adjusts down #}
{% set downSlopeSpeed_W_s = 0.5 %}   {# Number of watts to lower the target by every second into the downslope target #}

{# -----------------------------
  Time remaining in current quarter-hour, try to compensate for p1 meter clock drift up to 60s
------------------------------ #}
{% set secIntoQuarter = (now().minute % 15) * 60 + now().second %}
{% if secIntoQuarter <= 60 and quarterAvg > (setTarget / 2) %}
  {% set secIntoQuarter = 900 %}
{% endif %}
{% set secLeft  = 900 - secIntoQuarter %}
{# effective time left after accounting for battery latency #}
{% set secLeftEff = [1, p1MeterDrift_s, secLeft + p1MeterDrift_s - latency_s] | max %}
{% if secIntoQuarter < quarterStartGuard_s %}
  {% set quarterAvgEff = 0 %}
{% else %}
  {% set quarterAvgEff = quarterAvg %}
{% endif %}


{# Gradually aim for a lower target the last minute, but don't go lower than quarterAvg + 10. Hard limit to setTarget - 5 #}
{% if secIntoQuarter >= (900 - downSlopeTarget_s) %}
  {% set t = secIntoQuarter - (900 - downSlopeTarget_s) %}     {# seconds into the down-slope window: 0..downSlopeTarget_s #}
  {% set adjTarget = setTarget - (downSlopeSpeed_W_s * t) %}
  {% set adjTarget = [adjTarget, quarterAvg + 10] | max %}
  {% set adjTarget = [adjTarget, setTarget- 5] | min %}
{% else %}
  {% set adjTarget = setTarget %}
{% endif %}
{# -----------------------------
  Quarter-hour constraint (hard limit)
  quarterAvg is "average if the rest of the quarter-hour would be zero consumption".
  That implies energy already used this quarter ≈ quarterAvg * 900 (W*s).

  To finish the quarter at adjTarget, the max constant power for the remainder is:
    p <= (adjTarget*900 - energy_so_far) / seconds_left, compensated for latency
------------------------------ #}
{% set energySoFar = quarterAvgEff * 900 %}
{% set powerBudgetInQuarter = ((adjTarget * 900) - energySoFar) / secLeftEff %}

{# -----------------------------
  10-minute constraint (soft limit)
  - If avg10m is comfortably below target, allow some headroom above adjTarget.
  - If avg10m is near/over target, pull below adjTarget more aggressively.
------------------------------ #}
{% set diff10 = adjTarget - (avg10m + avgBand_W) %}
{% if diff10 >= 0 %}
  {% set p10 = adjTarget + diff10 * k10_up %}
{% else %}
  {% set p10 = adjTarget + diff10 * k10_down %}
{% endif %}

{# -----------------------------
  Combine:
  - The first 10 minutes, base the target on the calculation with the 10 minute power, unless the power budget is higher, or 15 minute average close to setTarget
  - Next, follow the power budget
------------------------------ #}
{% set p = [p10, 2*adjTarget] | min %}
{% set p = [p, powerBudgetInQuarter] | max %}
{% if secIntoQuarter >= 600 or (avg15m - setTarget) | abs < 50 %}
  {% set p =  powerBudgetInQuarter %}
{% endif %}

{# Limit p to 2*adjTarget, and round to nearest integer #}
{% set p = [p, 2*adjTarget] | min %}
{% set p = [0, p] | max %}

{{ p | round(1) }}

Waarde gesimuleerde p1 meter
De offset die in de vorige helper berekend is, wordt gebruikt om een waarde voor de gesimuleerde p1 meter te berekenen. Deze helper gebruik je als input voor de B2500 add-in.

code:

{#---------------------
Inputs
-----------------------#}
{% set adjTarget = states('number.grid_power_limit_target_adjusted') | float %}
{% set pInstant = states('sensor.p1_meter_power') | float %}

{% set p = [pInstant, p10s] | max %}
{{ pInstant - adjTarget }}

Eens je dit toegevoegd hebt, en deze laatse waarde als input voor de B2500 add-in ingesteld hebt, kan je de Marstek koppelen aan de gesimuleerde meter en zal die je piek gaan beperken. Dit is dan het resultaat:

Uitbreiding

Tekortkoming van de eenvoudige versie

De sturing zoals die hierboven staat werkt om de kwartierpiek te beperken, maar omdat de batterij zichzelf ook onmiddellijk wil opladen wanneer het vermogen wat zakt, krijg je bij sommige belastingen een heel zenuwachtige sturing. Bovendien zorgt dit ervoor dat er een stuk meer vermogen gebruikt wordt dan wanneer de batterij niet zou gaan laden, waardoor de batterij later in het kwartier weer vermogen moet gaan leveren om zijn eigen verbruik van net daarvoor te gaan compenseren.

Minimale aanpassing

Een eenvoudige minimale aanpassing, is het laadvermogen via de Modbus integratie te beperken tot een lage waarde, bijvoorbeeld 200W. Hierdoor zal de batterij wel gaan laden, maar wordt het vermogen niet de hele tijd tot tegen de limiet getrokken tot de batterij vol is. Aangezien het mijn doel is om de gebruikte capaciteit voor peak shaving te beperken tot pakweg 1kWh per dag, met hier en daar eens een uitschieter naar 2kWh of zo, is een trage laadsnelheid prima. Daarmee krijg je dan bijvoorbeeld dit:

betere oplossing

Om dit iets beter te regelen, kan je met een paar automations werken om het laden uit te stellen tot het verbruik een stuk lager ligt:

• eentje die het maximum laadvermogen op 0 zet zodra de batterij moet terugleveren
• een andere die het maximum laadvermogen instelt op bijvoorbeeld 500 of 1000W, wanneer het verbruik ver genoeg gezakt is. Hierdoor wordt er wat efficiënter geladen dan aan 200W.
• een laatste die het maximum laadvermogen aanpast op basis van de SOC van de batterij. Wanneer die bijna leeg is, wil je waarschijnlijk sneller laden of dadelijk gaan laden.

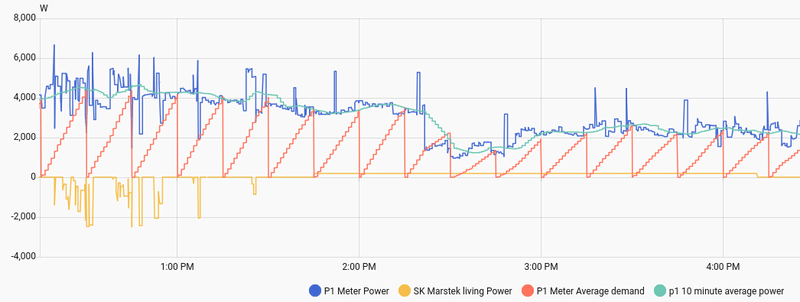

Hiermee krijg je dan een volgend beeld. De batterij levert terug, maar het laden gebeurt pas wanneer het verbruik wat zakt, en duurt dan ook ruim 2 uur. Hier werd er nog maar geladen met 200W.

[ Voor 0% gewijzigd door GORby op 19-01-2026 11:02 . Reden: groot code blok in quote gezet ]

[GORby]

placeholder

[ranico]

Leuk om dit nu in een apart topic te zetten.
Ik heb momenteel de eenvoudige versie zowat een maand ik gebruik, en al zeer tevreden over.
De modbus optimalisatie is voor de nabije toekomst.

[GORby]

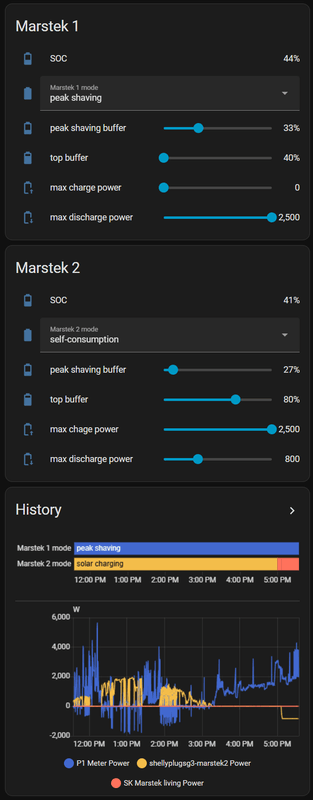

Ondertussen ben ik zover dat beide batterijen aangestuurd worden, zodat ik de overtollige productie van de panelen binnenkort kwijt kan in beide batterijen. Ook hier wordt het weer een sturing van verbruikers en batterijen, zodat zoveel mogelijk rechtstreeks opgebruikt wordt, en de rest in de batterijen gaat.

Marstek 1 wordt altijd opgeladen tot een bepaald minimum percentage, om een buffer te hebben voor peak shaving. Marstek 2 wordt primair gebruikt voor solar charging, wat bij mij wil zeggen dat er enkel geladen, maar nog niet ontladen wordt. Dit heeft 2 effecten:

1. er wordt iets minder teruggestuurd bij wisselende belasting
2. wanneer de batterij wel begint terug te sturen, zal het om grotere vermogens gaan en dus met een betere efficiëntie

Eens die batterij bijna vol is, gaat die naar self-consumption en gaat die dus NOM draaien (met max 800W ontladen). Wanneer die volledig vol is, wordt Marstek 1 op solar charging gezet, zodat die de rest van het overschot op kan slaan. Wanneer er bijgestuurd moet worden, schakelen beide naar peak shaving, waardoor Marstek 2 naar 0W wil sturen, en dus 800W teruglevert zo lang de vraag groter is dan 800W, en Marstek 1 pas ingrijpt wanneer het vermogen alsnog de kwartierpiek in gevaar brengt.

[ranico]

Knap, dat is al een serieuze upgrade.
In dit geval heb je geen CT0002/3 meer nodig? En is alles gestuurd met modbus en HA.

[GORby]

Wel, de CT003 wordt nog gebruikt om Marstek 2 aan te sturen, hoewel dat prima zou kunnen met de HW P1 meter normaal gezien. Marstek 2 stuurt zowel in peak shaving als in self-consumption altijd naar 0 op de echte meter, maar self-consumption stopt er met deze settings mee bij 27%, en 15% van de batterij wordt dan gehouden voor peak shaving.

Marstek 1 wordt door de virtuele meter gestuurd, en die krijgt bij peak shaving een waarde met offset, maar bij solar charging of self-consumption krijgt die de echte waarden. Eens ik tevreden ben van die config, zal ik de uitbreiding er hier nog bij zetten.

Modbus wordt enkel gebruikt om het laad- en ontlaadvermogen per batterij te beperken, om de efficiëntie wat te verhogen en om ervoor te zorgen dat de ene batterij de andere niet gaat opladen.

[SatScan]

Mooi werk zover !

Ik wil twee tips meegeven...
a) vul je signatuur dan weten we met welke configuratie je test/werkt
b) als je code post is de qoute tag handig, dan wordt het ingeklapt en blijft het topic mi beter leesbaar

[GORby]

SatScan schreef op maandag 19 januari 2026 @ 09:30:
Mooi werk zover !

Ik wil twee tips meegeven...
a) vul je signatuur dan weten we met welke configuratie je test/werkt
b) als je code post is de qoute tag handig, dan wordt het ingeklapt en blijft het topic mi beter leesbaar

Bedankt voor de tips. Die signature, kan je dat per topic instellen? Anders vind ik het geen interessante optie, want dan komt die info onder all mijn posts op alle topics waar ik actief ben. Da's nogal een rotzooi dan .

[AUijtdehaag]

Peak shaving zit nu ook in de nodered code van Bob
TrueOrigin in "Marstek Venus / Duravolt PnP Thuisaccu Modbus koppeling"

[ Voor 48% gewijzigd door AUijtdehaag op 21-02-2026 14:40 ]

[GORby]

Ik heb de omschrijving even bekeken, en daaruit kan ik niet dadelijk opmaken of hier een harde limiet gezet wordt op het geïmporteerde vermogen en dat de batterij alles daarboven voor zich probeert te nemen, of dat die naar een kwartierpiek kan sturen zonder bij elke overschrijding van de limiet direct in te grijpen.
Dat eerste is namelijk wat bijna al die peak shaving sturingen doen, en waarom ik mijn sturing gemaakt heb.

[AUijtdehaag]

Er is hier nog een video uitleg van

[GORby]

Bedankt, dat ziet er op zich mooi uit, maar gaat blijkbaar wel het vermogen begrenzen tot de ingestelde piek. Met mijn sturing bereik ik hetzelfde, maar dan met veel minder gebruik van de accu, doordat het hogere vermogen enkel gecompenseerd wordt door de batterij wanneer er in dat kwartier geen ruimte is voor extra verbruik.
Om een heel extreem voorbeeld te geven: Als ik de kwartierpiek wil begrenzen tot 2500W een sluimerverbruik heb van 200W en ik de eerste 10 minuten van het kwartier geen extra verbruikers aan heb, dan heb ik 33Wh verbruikt. Dat wil zeggen dat ik de laatste 5 minuten van het kwartier nog 592Wh mag verbruiken, dus dat ik ruim 7kW mag trekken voor mijn kwartierpiek in de buurt van de grens komt.

Deze sturing zal dan 5 minuten lang 4,5kW willen compenseren en trekt 4,5kW/12 = 375Wh uit de batterij. Resulterende kwartierpiek: ~ 1kW, dus er is te veel gecompenseerd.
Mijn sturing laat de batterij rustig niets doen, omdat er geen nood is om iets te doen. Als er 8kW gevraagd zou worden, zou mijn batterij wel beginnen terugleveren, maar dan net genoeg om het gemiddelde vermogen over het kwartier tot 2,5kW te begrenzen.

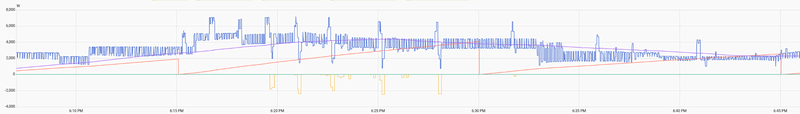

Een voorbeeld van vandaag zie je hier in deze grafiek. Mijn limiet voor deze maand staat ingesteld op 4200W. We hebben tegen het eind van het kwartier even een verbruik van 6,3kW, zonder dat de batterij ingrijpt. De kwartierpiek blijft nog onder de 4kW.


Hier is een voorbeeld waar het vermogen al even hoog was, dus we zaten al kort tegen de limiet. De korte piek in het begin van het kwartier wordt deels gecompenseerd, en even later begint de batterij de rest van het kwartier te compenseren. In dit kwartier zou het verschil tussen beide sturingen klein geweest zijn. De kwartierpiek komt uit op 4187W.

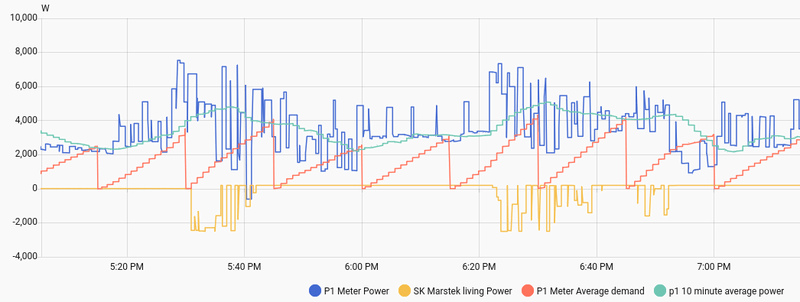

Hier zitten we tijdens het koken met een zeer sterk wisselende belasting. Aangezien we hier met een vrij hoog gemiddeld vermogen beginnen te zitten, is de grenswaarde voor het ingrijpen van de batterij al wat gezakt, maar grijpt de batterij toch niet in elke keer het vermogen boven de 4200W komt.


Het resultaat tot zover voor februari is dat de effectieve kwartierpiek op 4205W zit. Met de sturing van home battery control zou het lager dan 4200W geweest zijn, maar zou het ons meer gekost hebben aan omzettingsverliezen

[ Voor 3% gewijzigd door GORby op 22-02-2026 00:23 ]

[Alan969]

Gorby,
het is wel degelijk zo dat er wordt ingegrepen vanaf dat de ingestelde waarde wordt bereikt. Dat betekent dat er inderdaad veel meer energie uit de batterij wordt gehaald dan nodig.
Nog een 'probleem'. Vandaag was er niet genoeg zon. Ik wilde de batterij een beetje bijladen om deze energie te gebruiken voor Peak Shaving. Tijdens het laden gaat men keurig onder de ingestelde waarde blijven. Voorbeeld het verbruik is 1500W, de grens is ingesteld op 2500W, dan zal de batterij laden met 1000W.
Als de warmtepomp plots een hoge piek veroorzaakt van bvb. 3000W dan zal de batterij stoppen met laden, maar niet ontladen om die piek af te vlakken. Gevolg: maandpiek stijgt...
Vindt de piek plaats nadat de batterij zijn SOC heeft bereikt, dan wordt er wel afgevlakt. Ik vrees echter dat zodra de SOC terug onder zijn ingestelde waarde komt de Peak Shaving terug wegvalt tot de batterij opnieuw voldoende geladen is.

Jouw systeem is inderdaad beter. Maar mijn kennis is nog niet voldoende om dat te implementeren in het werk van Bob.

[GORby]

Voor ons specifieke geval is deze sturing inderdaad beter. Wat misschien een tussenoplossing kan zijn is dat je peak shaving doet met de implementatie van Bob, maar dat je in plaats van hun peak shaving te gebruiken, de NOM strategie toepast, maar dan niet met de P1 meter als basis, maar mijn P1 meter met offset.
Die vind je terug onder de titel "Waarde gesimuleerde p1 meter"

Ik neem aan dat het met de code van Bob ook mogelijk is om enkel te ontladen (mogelijk moet je dan peak shaving op 0W doen of zoiets). Dan kan je bijvoorbeeld:
- SOC > 50%: NOM met echte P1 waarde
- SOC <=50%: NOM met offset P1 zonder opladen
- SOC <25%: NOM met offset P1 met opladen

Mijn HA template helper heeft dan een kleine aanpassing nodig, zodat die bij SOC > 50% de echte P1 waarde doorgeeft, en daaronder de waarde met offset. Het al dan niet opladen zal je dan met Bob's code moeten regelen.

Als het je daarmee niet lukt, kan je de code van Bob eventueel uitschakelen en mijn implementatie opzetten. Daarvoor heb je dan wel de waarde van de P1 meter nodig in HA. Bij mij komt die van de HW P1 meter (met een omwegje via Node-Red, om een waarde per seconde te krijgen ipv per 5 seconden), maar dat mag ook rechtstreeks de waarde vanuit de P1 meter zijn. Ik weet niet of je de waarde van de CT003 in HA krijgt, dat heb ik nog niet bekeken.

Ik heb het zelf zo geregeld ondertussen dat 1 batterij primair NOM doet. Wanneer die met voldoende vermogen geladen wordt, begint ook de andere batterij mee te laden. Het laadvermogen wordt onder de batterijen verdeeld op basis van de resterenede capaciteit, zodat ze ongeveer tegelijk vol geladen worden.

[Alan969]

GORby, ik volg je redenering, maar voorlopig weet ik nog niet hoe ik dat allemaal in HA zou moeten krijgen.
Ik heb nog geen tijd gehad om mij hierin te verdiepen.
Ik ben wel van plan om dat over enkele maanden te doen.
Ik zal dan alles nog eens van dichtbij besturen en hopelijk in staat zijn om dat te implementeren in HA.

[GORby]

Wanneer je eraan begint en specifieke vragen hebt, laat je maar iets weten

[Alan969]

Ik heb al een vraag.
in jouw code staan "%' tekens.
Deze zie ik nooit staan in yaml. Is die code bedoeld voor ergens anders?
Zoals je an zien, een echte beginnersvraag...

[ Voor 15% gewijzigd door Alan969 op 03-03-2026 22:42 ]

[GORby]

Je bedoelt dan die {% ... %} neem ik aan?
Dat is omdat dat een template helper of waarde is, waarvoor HA de Jinja2 syntax gebruikt. Daar wordt een statement (een lijn dus ook in mijn geval) zo begrensd.

Zo'n template helper maak je via settings - devices - helpers.
Daar klik je op "+ Create helper" en kies je uit de lijst "Template".
Dan moet je nog een type kiezen, en in mijn voorbeeld is dat "Number". Je komt dan op een scherm uit als in de onderstaande screenshot van mijn helper "number.p1_meter_power_offset", waar die code met de % thuis hoort.



edit: die input_select.marstek_1_mode en number.grid_power_limit_target_adjusted zijn op hun beurt weer andere helpers. Die marstek_1_mode is een drop-down waarmee ik de werking van de batterij kan wisselen tussen bijvoorbeeld peak shaving en self-consumption.
Die grid_power_limit_target_adjusted is eigenlijk de belangrijkste, die de offset berekent die toegepast wordt op de effectieve p1 waarde, om het vermogen uit het net niet naar de echte 0 te sturen, maar naar de waarde die ik wil. Dat is die lange blok jinja2 template die in mijn originele post staat.

[ Voor 24% gewijzigd door GORby op 04-03-2026 09:02 ]

[GORby]

Ik kende tot een paar maanden geleden ook niets van die jinja2 templates en had zelfs nog nooit een helper gemaakt. Ik ben er toen aan begonnen en heb ChatGPT gebruikt om wat dingen uit te leggen, waardoor ik er snel mee weg was.

Als je zo'n blok template code hebt, kan je die bijvoorbeeld in ChatGPT smijten en vragen om uit te leggen wat dat doet. Een beetje context meegeven kan helpen, bijvoorbeeld:
- Wat doet deze template code in Home Assistant?
- Waarom verspringt deze grafiek soms (screenshot) met deze code: (code)

Zo kan je vrij snel leren hoe het allemaal werkt, en kan je ook wat hulp krijgen bij het debuggen van eigen code of aanpassingen.

[Alan969]

Bedankt voor al deze nuttige info en tips. Ik zal hiermee zeker meer inzicht krijgen en zo al weten wat het betekent.
Ik had tot nu toe je redenering en uitleg gelezen (zonder te kijken naar de code, wegens die % ... %)
