Aansluitend Wissel wissel schakelaar

[SirSteveD]

Mijn vraag
Ik wil de schakelaar in de hal vervangen, maar weet niet hoe dit aangesloten moet worden.

Oude situatie:

Schakelaar met 2 knoppen.
1 voor de verlichting in de hal
1 voor de lamp buiten

Er komt 1 bruine draad uit de muur en 4 zwarte draden.



Zo ver begrijp ik hoe het aangesloten is. Maar ik begrijp niet hoe dit op de nieuwe aangesloten moet worden

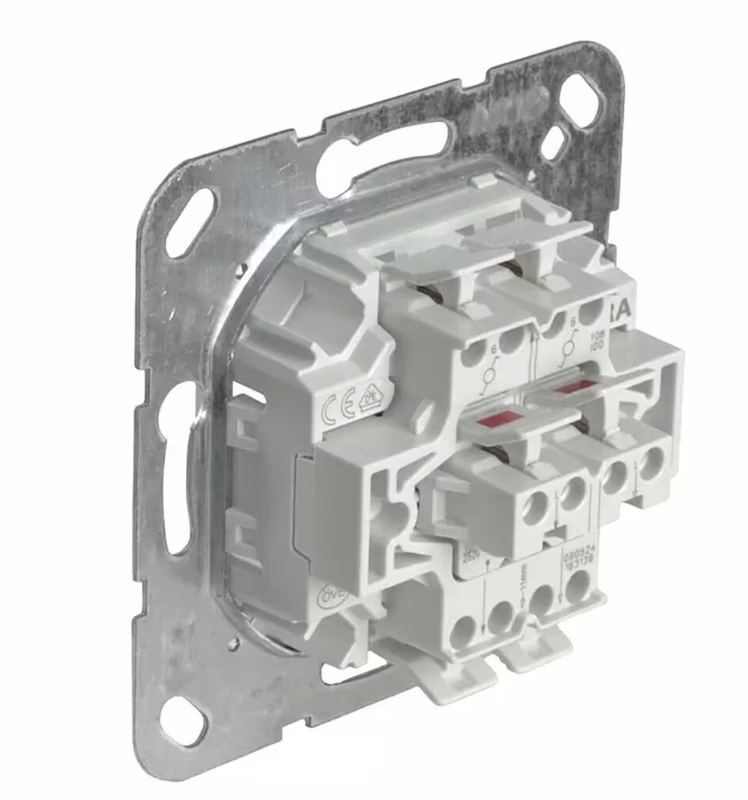

Nieuwe schakelaar is de Gira wissel wissel schakelaar (310800)


Deze heeft onder en boven 4 aansluitpunten en in het midden ook 4. In het midden is aangegeven met rood en vermoedelijk dus voor de active L draad. Maar hoe sluit ik alles aan?

Alvast bedankt voor jullie hulp. Mocht er aanvullende informatie nodig zijn, dan verneem ik het graag.

[Melvin15397]

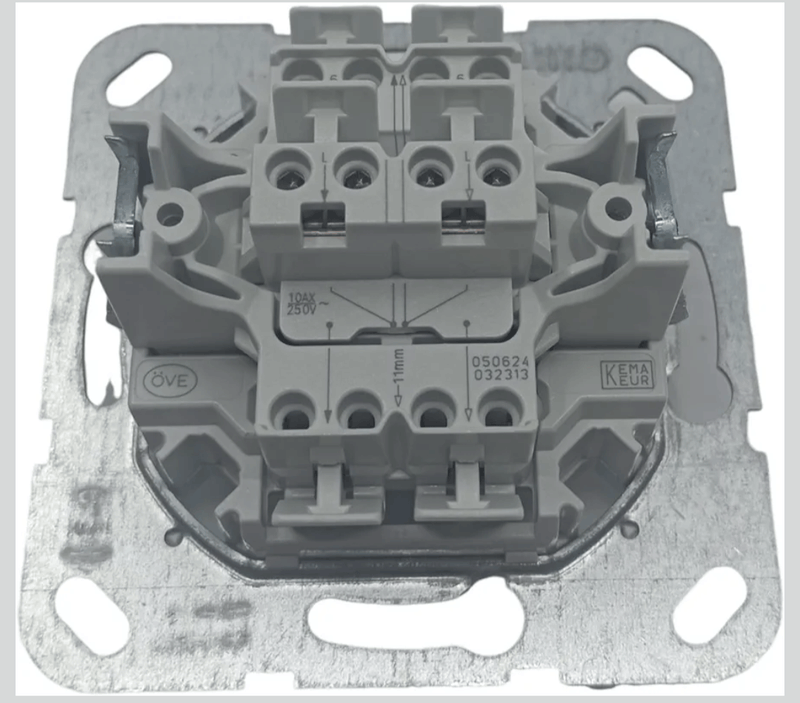

Achterop je nieuwe schakelaar staat een aansluitschema. Met open pijltjes voor de ene wissel schakelaar en dichte pijltjes voor de andere. Op elk aansluitpunt kun je twee draden aansluiten, zodat je eventueel iets door kan lussen:


Ais je weet waar je zwarte draden 1 t/m 4 naar toe gaan, is er advies te geven welke waar aangesloten moet worden. Of kijk op de achterkant van je huidige schakelaar of daar een schema staat.
