Centrale Relaisschakelaar vervangen door Home Automation

[Tivoler]

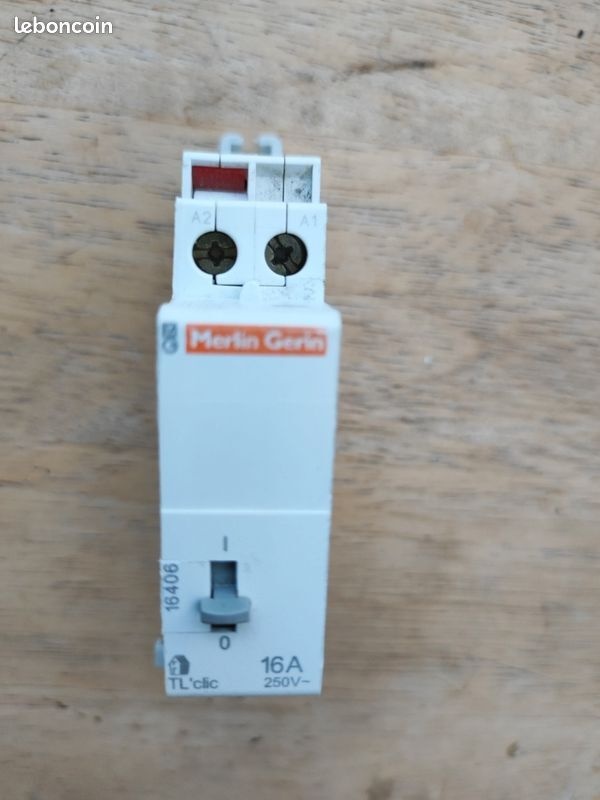

Ik wil graag wat Home Automation gaan toepassen. Ik heb weinig te automatiseren door indeling van huis wat al voldoende doordacht is en een huis waar door type/ligging/etc weinig te automatiseren valt (ik verstook 20 kuub hout in een winter) maar heb wel iets wat al 25 jaar vernuftig is met meerdere push schakelaars naast mijn duren en bij mijn slaapkamer om alle lichten in de huiskamer uit te schakelen:



Deze is defect en was tot enkele jaren geleden onnoemelijk duur; maar nu zou ik hem of willen vervangen door iets wat via RF of Wifi aan te sturen is of hem tevens aan sturen via iets wat via Home automation Wifi/RF hetzelfde maakcontact op de fase kan geven om hem te schakelen.

Relevante software en hardware die ik gebruik

https://www.alliancelec.f...tlclic-3303430164067.html

Wat ik al gevonden of geprobeerd heb

Ik ben nieuw in die wereld qua wat er beschikbaar is; alles is in China te bestellen - of eventueel europa - maar wat is te vertrouwen is de vraag en er zijn vele oplossingen lijkt het.

[ Voor 11% gewijzigd door Septillion op 09-01-2026 21:13 . Reden: Link fix ]

[Septillion]

Volgens mij komt er bij dat systeem toch gewoon 230V weg bij de pulsdrukkers?

Zo ja, dan kan je nagenoeg elke module pakken die met pulsdrukkers overweg kunnen. Een populaire Europese zijn de Shelly's.

[Tivoler]

Septillion schreef op donderdag 8 januari 2026 @ 20:45:
Volgens mij komt er bij dat systeem toch gewoon 230V weg bij de pulsdrukkers?

Zo ja, dan kan je nagenoeg elke module pakken die met pulsdrukkers overweg kunnen. Een populaire Europese zijn de Shelly's.

Ja dat klopt, het is een soort loop met netspanning; de Shelly's leken mij inderdaad geweldig om te gebruiken maar ik was niet zeker. Gewoon één centrale in de meterkast zou moeten volstaan zodat ik alles native kan blijven gebruiken; dat is namelijk eigenlijk wat ik wil: Home Automation parallel aan wat ik heb zodat ¨de wereld kan vergaan...¨

[Jan_]

De link naar het artikel loopt dood. En google levert ook niet heel veel informatie op.

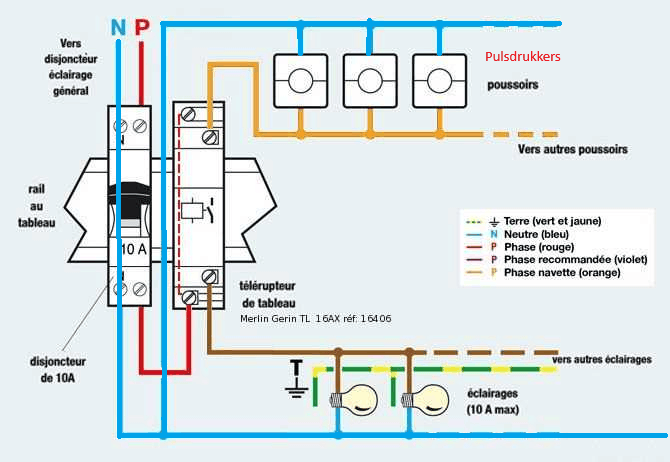

EDIT: Dit schema bijvoorbeeld: https://schemaselectrique...A9variateur_Schneider.jpg


Het lijkt erop dat bij deze 'telerupteur' de pulsdrukkers in de Nul zitten.
Dat zou in combinatie met een Shelly niet zo goed werken gezien die op de ingangen een fase verwachten.
https://www.shelly.com/products/shelly-pro-1

Heb je gemeten aan de schakelaars?

[ Voor 17% gewijzigd door Jan_ op 09-01-2026 19:49 . Reden: Extra link toegevoegd ]

[Septillion]

Daar heeft @Jan_ een punt, ik lijk zowel schema's te zien waar de pulsdrukkers aan L of aan de N hangen. N is erg ongebruikelijk. Door het droge contact zou dat nog wel kunnen met een Shelly 1. Maar zou dus stuk makkelijker zijn als de pulsdrukkers op de L zitten of daar naar aangepast kunnen worden.

[Jan_]

Beide variaties lijken ook mogelijk te zijn met deze 'telerupteur' als het in NL geplaatst is zou het meest logische zijn dat het in de Fase geschakeld is.
Haal eens een schakelaar los en kijk dan naar de kleuren die daar zitten, dat zou al een stuk duidelijkheid kunnen geven.

[Tivoler]

Ik moet nog even meten; maar het maakt toch in zij geheel niet uit wanneer ik een shelly (or whatever) bij die ẗelerupteur" hang ? Ik kan dan alle kanten op in die meterkast.

[FredvZ]

Jan_ schreef op vrijdag 9 januari 2026 @ 19:47:
De link naar het artikel loopt dood. En google levert ook niet heel veel informatie op.
EDIT: Dit schema bijvoorbeeld: https://schemaselectrique...A9variateur_Schneider.jpg


Het lijkt erop dat bij deze 'telerupteur' de pulsdrukkers in de Nul zitten.

Die dingen schakelen gewoon de fase. in de tekening aangeduid met "Phase Navette"

[FredvZ]

Tivoler schreef op zaterdag 10 januari 2026 @ 23:06:
Ik moet nog even meten; maar het maakt toch in zij geheel niet uit wanneer ik een shelly (or whatever) bij die ẗelerupteur" hang ? Ik kan dan alle kanten op in die meterkast.

Niet erbij, maar in plaats van. De huidige pulsschakelaars gebruik je dan als input. Bij het aanschaffen van je slimme schakelaars moet je er opletten dat de input geschikt is voor een pulsschakelaar

Als je het erbij wil hebben, dan zal een slimme schakelaars moeten vinden die de mogelijkheid hebben om in een wisselschakeling te werken. Niet onmogelijk, maar vergt wel wat uitzoek.

Afhankelijk van het land waarin je huis staat, moet je meterkast mogelijk opnieuw gekeurd worden na het uitvoeren van de aanpassing.

[Tivoler]

FredvZ schreef op zondag 11 januari 2026 @ 13:34:
[...]

Niet erbij, maar in plaats van. De huidige pulsschakelaars gebruik je dan als input. Bij het aanschaffen van je slimme schakelaars moet je er opletten dat de input geschikt is voor een pulsschakelaar

Als je het erbij wil hebben, dan zal een slimme schakelaars moeten vinden die de mogelijkheid hebben om in een wisselschakeling te werken. Niet onmogelijk, maar vergt wel wat uitzoek.

Afhankelijk van het land waarin je huis staat, moet je meterkast mogelijk opnieuw gekeurd worden na het uitvoeren van de aanpassing.

Het is net wat je wil inderdaad maar de huidige situatie zo laten en er een "Wifi Puise" bij zetten lijkt me prima.

Ik pas aan wat ik wil; ik veeg ook mijn eigen kachelpijp omdat ik weet dat het dan echt goed gebeurt; verzekering is achteraf praten namelijk en daar heb je ook geen zekerheid. Maar bedankt voor de tip; ik ken mijn mensen gelukkig

FredvZ schreef op zondag 11 januari 2026 @ 13:24:
[...]

Die dingen schakelen gewoon de fase. in de tekening aangeduid met "Phase Navette"

Phase en Nul zitten in Frankrijk andersom; ik denk dat hij daardoor wellicht denkt dat het anders is.

[ Voor 13% gewijzigd door Tivoler op 11-01-2026 17:20 ]

[Jan_]

FredvZ schreef op zondag 11 januari 2026 @ 13:24:
[...]

Die dingen schakelen gewoon de fase. in de tekening aangeduid met "Phase Navette"

Zo staat het lijntje inderdaad omschreven, echter zit de andere kant van de pulsdrukker(schakelaar) aan de N dus de nul. Dus bij indrukken is het potentiaal van de oranje draad in deze afbeelding gelijk aan Nul en dus geen Fase.

[FredvZ]

Jan_ schreef op maandag 12 januari 2026 @ 19:13:
Zo staat het lijntje inderdaad omschreven, echter zit de andere kant van de pulsdrukker(schakelaar) aan de N dus de nul. Dus bij indrukken is het potentiaal van de oranje draad in deze afbeelding gelijk aan Nul en dus geen Fase.

Kijken wij naar hetzelfde plaatje?
Ik zie de blauwe N niet verbonden zijn met een schakelaar.

https://schemaselectrique...A9variateur_Schneider.jpg

[ Voor 13% gewijzigd door FredvZ op 13-01-2026 09:19 ]

[Tivoler]

Ik denk dat dit een goede optie is:

https://moeshouse.com/pro...le?variant=39820834275409

[Septillion]

Ik zou hem niet bij de huidige module plaatsen maar in plaats van. Erbij is een stuk lastiger en minder flexibel. Mits de huidige pulsdrukkers dus L schakelen (of makkelijk aan te passen zijn).

De Moes module lijkt bruikbaar, denk dat ze met "reset switch" een pulsdrukker bedoelen. Maar weet dat het een van de Tuya merken is en je daarmee dus afhankelijk ben van servers in China.

[Tivoler]

Septillion schreef op woensdag 14 januari 2026 @ 21:33:
Ik zou hem niet bij de huidige module plaatsen maar in plaats van. Erbij is een stuk lastiger en minder flexibel. Mits de huidige pulsdrukkers dus L schakelen (of makkelijk aan te passen zijn).

Klopt daar zit hem de crux.

De Moes module lijkt bruikbaar, denk dat ze met "reset switch" een pulsdrukker bedoelen. Maar weet dat het een van de Tuya merken is en je daarmee dus afhankelijk ben van servers in China.

Ja Tuya zie ik veel maar het is me niet goed duidelijk; servers in China is niet wenselijk inderdaad!

Wat is een alternatief naast Shelly ?

Wat ik overigens echt geweldig zou vinden is als een versie RF heeft met eventueel sleutelhangers.

[ Voor 3% gewijzigd door Tivoler op 14-01-2026 22:49 ]

[Jan_]

FredvZ schreef op dinsdag 13 januari 2026 @ 09:12:
[...]

Kijken wij naar hetzelfde plaatje?
Ik zie de blauwe N niet verbonden zijn met een schakelaar.

https://schemaselectrique...A9variateur_Schneider.jpg

Heb de Nul overgetrokken met Paint dus even door de automaat heen en dan zitten de pulsdrukkers toch echt in de Nul.

[Septillion]

Tivoler schreef op woensdag 14 januari 2026 @ 22:48:
[...]
Klopt daar zit hem de crux.

Wat bedoel je?

Ja Tuya zie ik veel maar het is me niet goed duidelijk; servers in China is niet wenselijk inderdaad!

Wat is een alternatief naast Shelly ?

Wat ik overigens echt geweldig zou vinden is als een versie RF heeft met eventueel sleutelhangers.

Twee vliegen in één klap, een Zigbee module met direct binding?

[FredvZ]

Jan_ schreef op donderdag 15 januari 2026 @ 18:49:
[...]

[Afbeelding]
Heb de Nul overgetrokken met Paint dus even door de automaat heen en dan zitten de pulsdrukkers toch echt in de Nul.

Dank. Nu zie ik het.

[Tivoler]

Septillion schreef op vrijdag 16 januari 2026 @ 09:05:
[...]

Wat bedoel je?

Minder flexibel inderdaad.

[...]

Twee vliegen in één klap, een Zigbee module met direct binding?

Hier ben ik dus even naar gaan zoeken maar ik kom bij relay modules uit met een losse module weer ? Ik weet niet echt wat jij hier als oplossing ziet (zonder Chinese servers)

[Septillion]

Een Zigbee module als drop in zie ik nog steeds als oplossing. Net als dat een Shelly ook zonder cloud werkt en anders die non-China is.

Maar ik ga afhaken, gezien ik geen enkel antwoord krijg op mijn vragen om je probleem duidelijk te krijgen

[Tivoler]

Septillion schreef op zaterdag 17 januari 2026 @ 11:25:
Een Zigbee module als drop in zie ik nog steeds als oplossing. Net als dat een Shelly ook zonder cloud werkt en anders die non-China is.

Maar ik ga afhaken, gezien ik geen enkel antwoord krijg op mijn vragen om je probleem duidelijk te krijgen

Wat is jou niet duidelijk dan ? Je roept lukraak dingen zonder duidelijke oplossing; dan is afhaken wel makkelijk ja.

[Septillion]

Ik moet het ook maar doen met de antwoorden die jij heeft, en dat zijn er niet veel

Belangrijkste voor nu, hangen de pulsdrukkers nu aan L?

[Tivoler]

Septillion schreef op zondag 18 januari 2026 @ 12:21:
Ik moet het ook maar doen met de antwoorden die jij heeft, en dat zijn er niet veel

Belangrijkste voor nu, hangen de pulsdrukkers nu aan L?

Ja omdat je een onderlinge discussie start met iemand anders in mijn topic

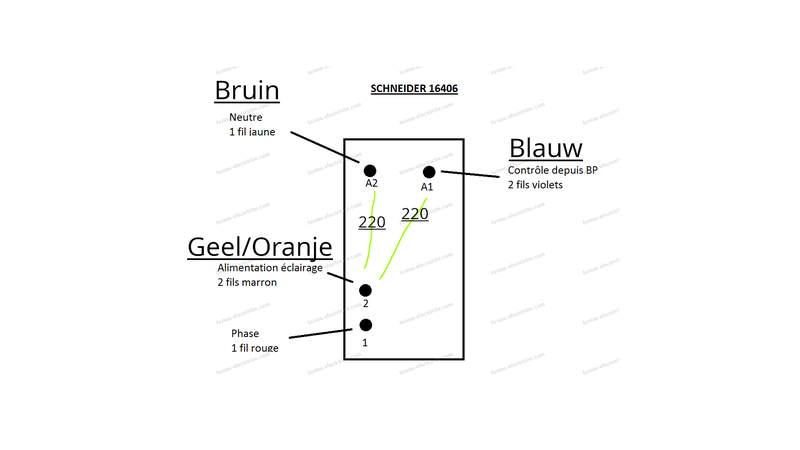

Maar ik meet gewoon 220V (ja 220) tussen beide aansluitingen van de pulsdrukker.

[Jan_]

Welke kleuren draden zitten er bij een pulsdrukken?
En wat meet je als je bij het relais de draad die van de pulsdrukker meet t.o.v. de nul in de kast en de fase in de kast?

[Tivoler]

Jan_ schreef op dinsdag 20 januari 2026 @ 19:19:
Welke kleuren draden zitten er bij een pulsdrukken?
En wat meet je als je bij het relais de draad die van de pulsdrukker meet t.o.v. de nul in de kast en de fase in de kast?

[Tivoler]

Iemand nog een zinnige opmerking omtrent wat ik meet ?

[Tivoler]

Ik heb het vermoeden dat dit een stille dood sterft; tevens teveel mogelijkheden maar gebonden aan de pushbuttons met huidige bekabeling.

[Tivoler]

Mocht iemand nog iets weten wat zonder externe partijen met servers op Alixpress als test mee te bestellen valt dan hoor ik dat graag!
