Mijn vraag
Ik wil graag checken of mijn bedradingschema correct is.
Het betreft met name hoe de Solis S6 20 kW omvormer aan te sluiten in combinatie met de aardlek/modbus en het AC grid.

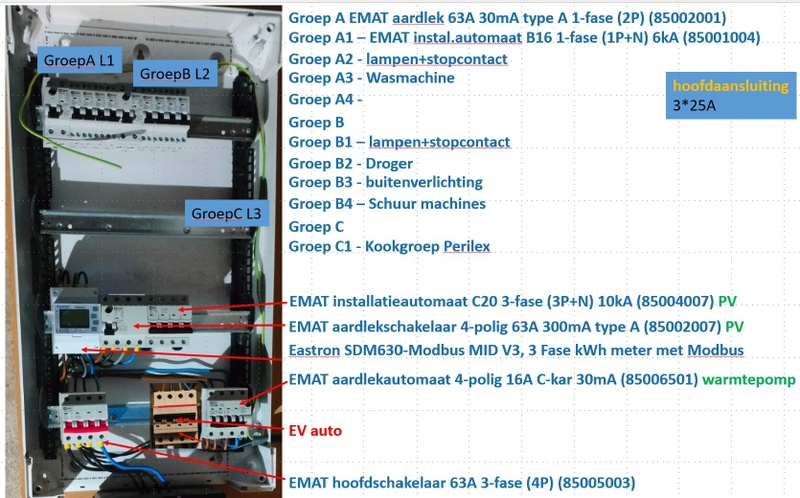

Mijn voorstel heb ik op de JPG aangegeven. 1e is een overzicht van de componenten en de nr2 is een voorstel van mijn bedrading en het aansluitschema van de omvormer.
PV -> Aardlek -> Modbus -> AC grid
PV -> Aardlek -> Huis installatie overige componenten
Mijn worsteling is dat:
1. daardoor de draad van de AC grid onderin de modbus inkomt ipv bovenin ?
2. De modbus wel de teruglevering meet, maar niet de levering naar het huis ? Of moet ik het huis ook aansluiten onderin de modbus ? Dat strookt niet met het schema dat SOLIS aangeeft.:strip_exif()/f/image/3oDZoJNdwvayoEcAl8OKpDZT.jpg?f=fotoalbum_large)
:strip_exif()/f/image/G89dEt0boUvnpMX1ST2fczXE.jpg?f=fotoalbum_large)
Ik wil graag checken of mijn bedradingschema correct is.
Het betreft met name hoe de Solis S6 20 kW omvormer aan te sluiten in combinatie met de aardlek/modbus en het AC grid.
Mijn voorstel heb ik op de JPG aangegeven. 1e is een overzicht van de componenten en de nr2 is een voorstel van mijn bedrading en het aansluitschema van de omvormer.
PV -> Aardlek -> Modbus -> AC grid
PV -> Aardlek -> Huis installatie overige componenten
Mijn worsteling is dat:
1. daardoor de draad van de AC grid onderin de modbus inkomt ipv bovenin ?
2. De modbus wel de teruglevering meet, maar niet de levering naar het huis ? Of moet ik het huis ook aansluiten onderin de modbus ? Dat strookt niet met het schema dat SOLIS aangeeft.
:no_upscale():strip_icc():strip_exif()/f/image/3oDZoJNdwvayoEcAl8OKpDZT.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/G89dEt0boUvnpMX1ST2fczXE.jpg?f=user_large)
[ Voor 33% gewijzigd door ab.vd.bos op 08-01-2026 12:26 ]
