Hallo allemaal,

Ik heb 3 kerstbollen met hele kleine ledlampjes erin (seriegeschakeld). Ik wil deze bollen kunnen dimmen met 1 dimmer. Het licht is nu namelijk te fel.

Afbeeldingslocatie: https://tweakers.net/i/bsbZIhUHog1L8A0HKqq0aFBw4Qk=/x800/filters:strip_icc():strip_exif()/f/image/0puiUvlEE6hUwoUS6k8vvt26.jpg?f=fotoalbum_large

Elke kerstbol heeft momenteel zijn eigen voeding met deze informatie er op:
CZJUTAI POWER SUPPLY
MODEL: JT-DC4.5V6W-HS-IP44
Ingang: 220-240V~ 50-60Hz 0.12A
Urated = 4.5V Prated = 6W
Uout = 6V

Afbeeldingslocatie: https://tweakers.net/i/7PQt4QLO-APbfIO13l3kNRkc2W0=/x800/filters:strip_icc():strip_exif()/f/image/8QbhRri2hwcZ2Yb5RjB6Z1JT.jpg?f=fotoalbum_large

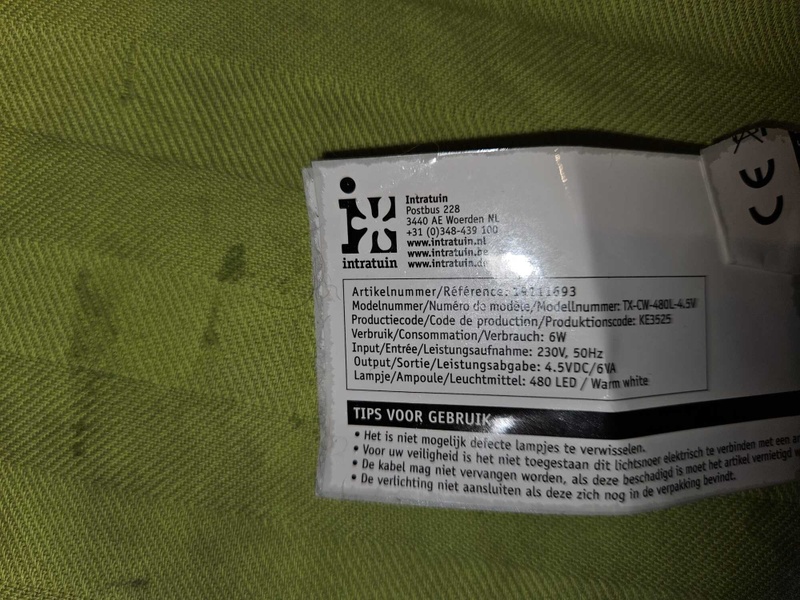

Aan het snoer naar de lichtbol zit een sticker met deze informatie:
Artikelnummer: 19111692
Modelnummer: TX-CW-300L-4.5V
Productiecode: KE3525
Verbruik: 6W
Input: 230V, 50Hz
Output: 4.5VDC / 6VA
Lampje: 300 LED / Warm white

Afbeeldingslocatie: https://tweakers.net/i/urJuDQSNOHGQ4IXJYD_C6-e074c=/800x/filters:strip_icc():strip_exif()/f/image/wn4fmLF6hgRmx65aqyPlihNl.jpg?f=fotoalbum_large

Ik ben een klein beetje technisch, maar heb even jullie hulp nodig :-)

In totaal heb ik dus een vermogen nodig van 18 WATT en iets van 6 Ampere.
Ik heb zitten zoeken en ik heb een voeding nodig en een dimmer (of beide in 1). De dimmer moet een PWM dimmer zijn. Graag zou ik het ook met een afstandsbediening willen dimmen.
Kunnen jullie advies geven welke dimmer / voeding (dimmer& voeding in 1) ik zou moeten aanschaffen?

voor zover ik nu weet heb ik nodig:
1) Voeding (230V → 5V) minimaal 18 Watt
2) PWM dimmer met afstandsbediening (DC)

Voeding bijvoorbeeld deze?
https://nl.rs-online.com/...F_spqcJ-4a1sMuebyuw0rIGBp

voor de dimmmer misschien deze?
LitaElek RF LED dimmer/controller (DC 5–24V, 5A)
(https://www.amazon.nl/Lit...vanger/dp/B07L8XGMBV?th=1)\

Alvast bedankt voor jullie hulp!!!
$_/-\o_$ $_/-\o_$ $_/-\o_$

[ Voor 19% gewijzigd door kuwerti op 26-12-2025 20:35 ]

vrijdag 26 december 2025 20:39

Acties:

G33st

Die kerstverlichting heeft eigenlijk bijna allemaal dezelfde bekabeling.

Optie: Je hebt 1 nieuwe adapter nodig, met dimmer. Zal daar zo even naar zoeken. Zoiets: https://www.123led.nl/123...ting-31V-i7758-t2096.html

Optie 2: Of gewoon de huidige adapter behouden en dan een smart plug met dim functie. Dan kun je je kerstverlichting gewoon met een schema instellen. Zoiets: https://www.elektramat.nl...r-kaku-macc200-wit-70360/

Vervolgens een splitter. Zoals deze:
https://amzn.eu/d/7UlWX6F

Zelf heb ik niks gedimd maar diverse splitters en verlengsnoeren nodig gehad deze kerst. En alles heel simpel op Kruidvat smart plugs gezet, zodat ik een schema in kon stellen.

[ Voor 60% gewijzigd door G33st op 26-12-2025 20:50 ]

vrijdag 26 december 2025 21:02

Acties:

kuwerti

Topicstarter

G33st schreef op vrijdag 26 december 2025 @ 20:39:
Die kerstverlichting heeft eigenlijk bijna allemaal dezelfde bekabeling.

Optie: Je hebt 1 nieuwe adapter nodig, met dimmer. Zal daar zo even naar zoeken. Zoiets: https://www.123led.nl/123...ting-31V-i7758-t2096.html

Optie 2: Of gewoon de huidige adapter behouden en dan een smart plug met dim functie. Dan kun je je kerstverlichting gewoon met een schema instellen. Zoiets: https://www.elektramat.nl...r-kaku-macc200-wit-70360/

Vervolgens een splitter. Zoals deze:
https://amzn.eu/d/7UlWX6F

Zelf heb ik niks gedimd maar diverse splitters en verlengsnoeren nodig gehad deze kerst. En alles heel simpel op Kruidvat smart plugs gezet, zodat ik een schema in kon stellen.

Hee, dit ziet er goed uit @G33st . die 'splitterkabel' van 1 naar 3 kerstaansluitingen wil ik gaan gebruiken, maar dan moet ik dus een kerstvoeding hebben die minimaal 18 Watt aan kan. die jij geeft gaat tot 12 Watt zie ik, dus dat is niet genoeg. Ik zal eens zoeken of er ook zijn die 18 Watt kunnen leveren. of weet jij welke dat is?

edit: niet gevonden, of kan ik 3 van deze adapters kopen en die bedienen met 1 afstandbediening?

of is dit iets? https://www.amazon.nl/led...ar+31v%2Caps%2C71&sr=8-51

[ Voor 22% gewijzigd door kuwerti op 27-12-2025 11:42 ]

zaterdag 27 december 2025 11:47

Acties:

Tom-Z

G33st schreef op vrijdag 26 december 2025 @ 20:39:
Optie 2: Of gewoon de huidige adapter behouden en dan een smart plug met dim functie. Dan kun je je kerstverlichting gewoon met een schema instellen. Zoiets: https://www.elektramat.nl...r-kaku-macc200-wit-70360/

Gangbare kerstverlichting kan je niet dimmen met zo'n dimmer. Daar zijn die adapters niet geschikt voor.

zaterdag 27 december 2025 12:16

Acties:

kuwerti

Topicstarter

Tom-Z schreef op zaterdag 27 december 2025 @ 11:47:
[...]

Gangbare kerstverlichting kan je niet dimmen met zo'n dimmer. Daar zijn die adapters niet geschikt voor.

thanks @Tom-Z is het uberhaupt niet mogelijk, of niet met deze dimmer?

zaterdag 27 december 2025 13:01

Acties:

Rrob

kuwerti schreef op zaterdag 27 december 2025 @ 12:16:
[...]

thanks @Tom-Z is het uberhaupt niet mogelijk, of niet met deze dimmer?

Je kan de meeste apparaten met een adapter niet dimmen met een externe dimmer aan de 230V kant.

Om deze ledjes te dimmen kan je misschien een klein weerstandje tussen de adapter en de ledjes plaatsen of een voeding met instelbaar voltage gebruiken

Edit>je zoekt een dimmer met AB, denk dat de dimmer uit je startpost een prima optie is.

Overigens is 18W op 4,5V 18/4,5= 4A en niet 6

[ Voor 13% gewijzigd door Rrob op 27-12-2025 13:19 ]

zaterdag 27 december 2025 13:30

Acties:

kuwerti

Topicstarter

Rrob schreef op zaterdag 27 december 2025 @ 13:01:
[...]

Je kan de meeste apparaten met een adapter niet dimmen met een externe dimmer aan de 230V kant.

Om deze ledjes te dimmen kan je misschien een klein weerstandje tussen de adapter en de ledjes plaatsen of een voeding met instelbaar voltage gebruiken

Edit>je zoekt een dimmer met AB, denk dat de dimmer uit je startpost een prima optie is.

Overigens is 18W op 4,5V 18/4,5= 4A en niet 6

Thanks @Rrob ik kan dus DEZE dimmer kopen en die NA het voedingsblokje plaatsen? dus 220V - huidige adapter - dimmer - ledbol?

zaterdag 27 december 2025 13:39

Acties:

G33st

Volgens mij kun je nog steeds voor mijn optie 1 gaan.

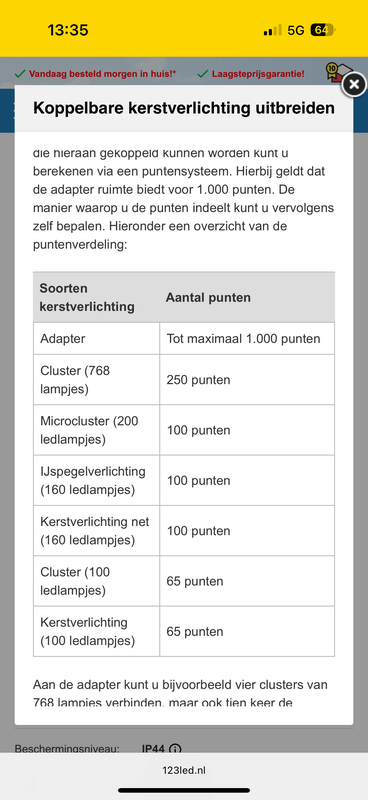

Afbeeldingslocatie: https://tweakers.net/i/g_9ZBS6Hv7Ca9DusxqqD3BORoHI=/x800/filters:strip_exif()/f/image/fUbAma9mzX4iA573R3xHwrJj.png?f=fotoalbum_large

Volgens deze telling kunnen die 3 led ballen daar prima op.

En dan vervolgens de splitter. Die ze ook bij 123 led zelf hebben: https://www.123led.nl/Win...lichting-i6988-t2564.html

zaterdag 27 december 2025 13:44

Acties:

Rrob

G33st schreef op zaterdag 27 december 2025 @ 13:39:
Volgens mij kun je nog steeds voor mijn optie 1 gaan.

Dat is een 31V adapter, de TS heeft 4,5V nodig.
@kuwerti Ik heb er geen ervaring mee naar het lijkt mij een werkende oplossing. Een 5V voeding van 5A kan ook stukken goedkoper trouwens: https://www.tinytronics.n...ing-power-supply-lrs-35-5

[ Voor 31% gewijzigd door Rrob op 27-12-2025 13:48 ]

zaterdag 27 december 2025 13:52

Acties:

kuwerti

Topicstarter

ok, ik ben er wel uit denk ik. ik ga het volgende aanschaffen

Dimmer:
https://www.amazon.nl/Lit...vanger/dp/B07L8XGMBV?th=1

Voeding:
https://www.tinytronics.n...ing-power-supply-lrs-35-5

Splitter:
https://www.123led.nl/Win...lichting-i6988-t2564.html

Ik ga knutselen en laat het hier weten als ik het werkend heb :-)
mochten jullie nog tips hebben dan hoor ik dat graag en nogmaals dnak voor de hulp!!
