Zelfbouw 3-fase thuisaccu (Victron+NKON)

[El-Bunty]

Mijn vraag is als volgt;
Ik heb een "boodschappenlijstje" gemaakt voor de thuisaccu die ik wil gaan bouwen/gebruiken. Ik zal de componenten (incl linkjes) hieronder neerzetten.
Er zijn hier vast mensen die hetzelfde gedaan hebben en er meer verstand van hebben dan dat ikzelf heb.
Graag jullie opinie/feedback. Zie ik zaken over het hoofd?

Om het even te kaderen, ik heb een aansluiting van mijn woning naar mijn garage, en daar heb ik een tweede "meterkast".
Er loopt straks een 5x10mm2 stroomkabel richting de garage meterkast, hier wil ik de accu op gaan aansluiten.

Item	Aantal	Link
Accu (NKON ESS Pro 51.2V 32kWh)	1	Link
Victron Multiplus II GX 48V 5000VA 70A	1	Link
Victron Multiplus II 48V 5000VA 70A	2	Link
Victron Energy Lynx DC Distributor (M8)	1	Link
Accukabel 50mm² rood	4	Link
Accukabel 50mm² zwart	4	Link
400A Class-T zekering	1	Link
Class-T zekeringhouder	-	-
Kabelschoen M8 (50mm²)	12	Link
MEGA zekering 175A	1	Link
Victron Energy VM-3P75CT Energiemeter	1	Link
3-fase automaat B25	-	-
3-fase kabel (automaat → omvormer)	-	-

De 50mm2 kabels zouden vanaf de Victron Energy Lynx DC Distributor naar de omvormers gaan lopen, en de accu zelf zit een stroomkabel bij om op de busbar aan te sluiten.
Volgens mij zou er tussen de accu en de DC Distributor nog een 400A zekering (T-class) moeten komen (zie https://gathering.tweakers.net/forum/view_message/84190456). Daarvoor zou ik een perstang moeten aanschaffen/lenen en de juiste kabelogen.

Ik ga dit systeem aanschaffen/gebruiken om mijn eigen verbruik te verhogen, ik sluit dus in de basis gewoon de AC-in aan zodat de victrons kunnen gaan terugleveren. Wellicht dat ik in de toekomst een aansluiting maak zodat ik een "noodstroom-stopcontact" heb, maar dat is voor nu nog even buiten beschouwing.

Ik hoor graag op- en of aanmerkingen!

Alvast bedankt!

[sylwester]

Heb zowat hetzelfde bestellijst maar met wat dikkere accu kabels (70mm2)tussen omvormer en accu.
Wel ben ik aan het denken om drie fasen systeem te bouwen zodat ik volledige solar produktie erin kan stoppen en 0kwh gaat terugleveren.

Ben nog steeds aan het inlezen in deze materie...maar wel mooi om te zien dat er meer mensen zijn die dat ook doen.

Perstang kun je op ali kopen voor paar tientjes,kabelschoenen wel orginele van klauke gebruiken zou ik doen.

[ahjwinth]

Kijk ook eens naar de NH00 mespatronen. I.p.v. de t-class fuse. Makkelijker te krijgen en goedkoper. 3 zekeringen voor 11 euro
https://www.elektramat.nl...a-nh00-nh000-per-3-stuks/

Lijstje ziet er goed uit. Ongeveer hetzelfde heb ik op 2 installaties gebruikt ook in 3 fase

[natural colour]

Een accu die je met 400 Ampere kan laden moet je met een dikkere kabel aansluiten, hoe lang wordt de totale lengte van de DC kabels? (heen én terug) ik denk dat Victron 120mm adviseerd, Victron heeft 'ergens' daarvoor een rekenhulp.
Laat kabels persen: https://www.uw-accuwinkel.nl/nl/home/accukabel-persen
Een momentsleutel heb je ook nodig.

Zorg voor ruimte in de groepenkast voor een (toekomstige) 3 fase omschakelaar, een noodstop schakelaar zal ook snel verplicht worden (Verzekering!) almede een rook en gas meters met dóórmelding, enzovoorts..

Ik zou voor een losse Cerbo kiezen samen met de nieuwste Multiplus 6K5 , stiller, licht, en krachtiger, kan 100A laadstroom leveren.

[ Voor 13% gewijzigd door natural colour op 25-12-2025 08:40 ]

[El-Bunty]

@natural colour Bij de accu zitten 2 stroomkabels 1.5m Power cable 95mm² (M8). (dit staat beschreven in de handleiding van de accu) Dat is een plus en min en zou volgens mij voldoende moeten zijn.

@ahjwinth die mespatronen, die komen dan tussen de accu en de pluskabel?

[natural colour]

Die 95mm² is in orde, mes-patronen monteer je het liefst óp de accu, in het geval van kortsluiting is de kabel komende vanaf de accu spanningsvrij (geworden).
In het Victron Community Forum is een lange discussie gaande over over welke fuse moet worden gebruikt, aangezien een veel gebruikte fuse erg warm/ heet wordt.

[Carman1971]

Wat is de terugverdientijd van deze installatie?

[Jim423]

Hangt af van je verbruik, opgesteld PV vermogen, energiecontract en installatiekosten (incl. materiaal).
Ik zou wel rekening houden met 10+ jaar.

[Ersus]

Carman1971 schreef op dinsdag 30 december 2025 @ 20:51:
Wat is de terugverdientijd van deze installatie?

Dat is toch wel volledig afhankelijk van jouw usecase.
Soms kunnen net aansluitingen van 3x 35A verlaagd worden naar 3x 25A en dat alleen al bespaard je dan dacht ik €1500,- per jaar?

[Dnbr]

El-Bunty schreef op dinsdag 23 december 2025 @ 19:44:
Mijn vraag is als volgt;

Ik hoor graag op- en of aanmerkingen!

Alvast bedankt!

Even een kick.

El-Bunty: hoe staat het met deze zelfbouwinstallatie?
Ik heb ook plannen in deze richting met dezelfde apparatuur. Hoe heb je het uiteindelijk aangesloten? Heb je daar een schematisch overzicht van? En: functioneert het naar behoren?

Wilde zelf beginnen met eerst 1 omvormer om de leercurve te bewandelen naar meerdere omvormers / meer uitgebreid systeem dus hoor graag jouw ervaringen.

[El-Bunty]

Dnbr schreef op maandag 16 februari 2026 @ 11:25:
[...]
Even een kick.

El-Bunty: hoe staat het met deze zelfbouwinstallatie?
Ik heb ook plannen in deze richting met dezelfde apparatuur. Hoe heb je het uiteindelijk aangesloten? Heb je daar een schematisch overzicht van? En: functioneert het naar behoren?

Wilde zelf beginnen met eerst 1 omvormer om de leercurve te bewandelen naar meerdere omvormers / meer uitgebreid systeem dus hoor graag jouw ervaringen.

Kleine kick dan
Ik heb gisteren de omvormers en de accu besteld, ik moet later alleen nog de accukabels en aansluitmateriaal (meterkast) bestellen.
Omdat we heel veel huisraad nog in de garage hebben staan, had ik er nog geen plek voor. Dit zal de komende dagen ook stukje bij beetje weggaan.
Ik hoop eind april het systeem werkend te hebben! Ik zal hier ook afbeeldingen en stappen toevoegen wat er gedaan is.

[leondej]

Sinds een paar dagen hebben wij vrijwel exact dezelfde set draaien. Ik heb ervoor gekozen om alles achter AC out 1 te zetten. Zonde om niet te doen maar mijn mening.

Succes met dit mooie project!

[Chrisverst]

leondej schreef op zondag 5 april 2026 @ 20:03:
Sinds een paar dagen hebben wij vrijwel exact dezelfde set draaien. Ik heb ervoor gekozen om alles achter AC out 1 te zetten. Zonde om niet te doen maar mijn mening.

Succes met dit mooie project!

Deel even wat foto's ter lering en vermaak van de rest van het topic ben vooral benieuwd hoe alle keuzes zijn gemaakt etc...

[leondej]

Bij deze, ik heb immers ook veel gehad aan Posts van mede tweakers.

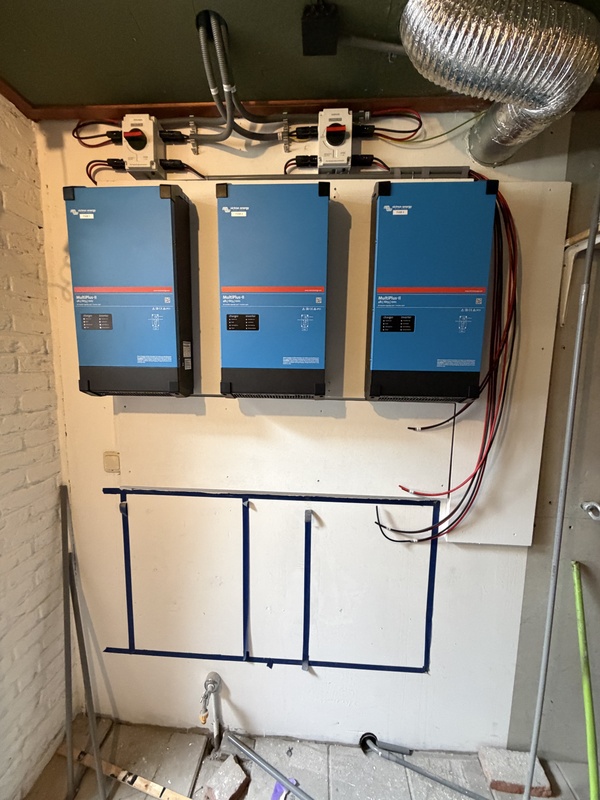

Deze foto is gemaakt voordat ik de accu had aangesloten. Kabels lopen tussen de Lynx en de groepenkast in.
Op dat moment was ik nog en afwachting van kabelschoentjes die ik op de meegeleverde kabel heb geperst zodat deze gemonteerd kon worden op de Lynx Class-T Power.
Deze is voorzien van een 400A zekering.

De Cerbo is gemonteerd op de plek waar de netwerkkabel zichtbaar is.

De multiplussen zijn voorzien van 70mm2 richting de Lynx distributor en afgezekerd met 200A MEGA zekeringen.

Er loopt 2x 10mm2 (x5) heen en weer tussen de meterkast en de garage.

Van mijn hoofdgroep ga ik naar een Hager SFT440 omschakelaar (I) en een Hager ADM475G Alamat C25 30mA.

De alamat gaat naar de garage en is afgemonteerd op een Hager SBN440 hoofdgroep. Vanaf daar ga ik naar de AC-IN van de MP2’s.

De AC-OUT gaat van een Hager AFM475G 25C 300mA alamat richting de meterkast. Daar weer afgemonteerd op een Hager SBN440 hoofdgroep.
Vanaf daar ga ik weer naar de omschakelaar (ii).

Die omschakelaar zit verbonden op de verdeelblokken van de meterkast.
Dus stand i bypassed het gehele systeem. Standaard staat hij op ii en loopt dus via het ESS.

Dit systeem combineer ik met 10kW piek aan PV verdeeld over 2 omvormers.

De hoofdgroep meet ik met een Victron VM-3P75CT. Beide PV systemen meet ik met 2x een Victron EM24.

Ik ben zelf geen elektricien oid dus neem alles met een korrel zout
Wel heb ik hulp gehad van een collega die ik zeer erkentelijk ben voor het maken van het plan en het lenen van het juiste gereedschap.

Dingen waar ik tegenaan liep:
- De meegeleverde UTP kabel kan je niet gebruiken om je accu op je Cerbo aan te sluiten.
- 30mA vervangen voor een 300mA anders bleef deze trippen wanneer mijn PV aansprong.
- Ik had de assistent gepushed via Configurator naar 1 MP2 ipv alle 3 waardoor het systeem erg vreemd deed.

Dynamic ESS in VRM draait bij mij op Green Mode.

Verder zit alles in HomeAssistant waar ik eigenlijk alleen mijn laadpaal regel.
Hier kijk ik naar hoeveel de AC out binnenkrijgt. Als het overschot minimaal 4A (x3) is en de NKON is boven de 30% dan mag die met 6A gaan laden.
Alles wat hij meer over heeft aan PV mag de laadpaal direct gebruiken. Naar beneden schakelen mag, maar met een vertraging van 2 minuten (ivm wolken).
Als er genoeg PV over is dan blijft hij laden. Is er niet genoeg beschikbaar dan stopt de laadpaal met laden wanneer de auto minimaal 50% vol is.
Uiteraard is die waarde te bypassen met 1 druk op de knop of kan het percentage verhoogd worden.

Met 2 EV’s lukt het op deze manier erg goed om de PV volledig te benutten terwijl het volledig elektrische huis ook door blijft draaien.
Met minder zonnige dagen zal dit wat lastiger worden.

Dit is nog even een oefen jaar totdat de saldering echt voorbij is. Tot die tijd kan ik met m’n huidige contract nog steeds boetevrij salderen.

[analogworm]

leondej schreef op zondag 5 april 2026 @ 23:40:
[Afbeelding]

Bij deze, ik heb immers ook veel gehad aan Posts van mede tweakers.

Deze foto is gemaakt voordat ik de accu had aangesloten. Kabels lopen tussen de Lynx en de groepenkast in.
Op dat moment was ik nog en afwachting van kabelschoentjes die ik op de meegeleverde kabel heb geperst zodat deze gemonteerd kon worden op de Lynx Class-T Power.
Deze is voorzien van een 400A zekering.

De Cerbo is gemonteerd op de plek waar de netwerkkabel zichtbaar is.

De multiplussen zijn voorzien van 70mm2 richting de Lynx distributor en afgezekerd met 200A MEGA zekeringen.

Er loopt 2x 10mm2 (x5) heen en weer tussen de meterkast en de garage.

Van mijn hoofdgroep ga ik naar een Hager SFT440 omschakelaar (I) en een Hager ADM475G Alamat C25 30mA.

De alamat gaat naar de garage en is afgemonteerd op een Hager SBN440 hoofdgroep. Vanaf daar ga ik naar de AC-IN van de MP2’s.

De AC-OUT gaat van een Hager AFM475G 25C 300mA alamat richting de meterkast. Daar weer afgemonteerd op een Hager SBN440 hoofdgroep.
Vanaf daar ga ik weer naar de omschakelaar (ii).

Die omschakelaar zit verbonden op de verdeelblokken van de meterkast.
Dus stand i bypassed het gehele systeem. Standaard staat hij op ii en loopt dus via het ESS.

Dit systeem combineer ik met 10kW piek aan PV verdeeld over 2 omvormers.

De hoofdgroep meet ik met een Victron VM-3P75CT. Beide PV systemen meet ik met 2x een Victron EM24.

Ik ben zelf geen elektricien oid dus neem alles met een korrel zout
Wel heb ik hulp gehad van een collega die ik zeer erkentelijk ben voor het maken van het plan en het lenen van het juiste gereedschap.

Dingen waar ik tegenaan liep:
- De meegeleverde UTP kabel kan je niet gebruiken om je accu op je Cerbo aan te sluiten.
- 30mA vervangen voor een 300mA anders bleef deze trippen wanneer mijn PV aansprong.
- Ik had de assistent gepushed via Configurator naar 1 MP2 ipv alle 3 waardoor het systeem erg vreemd deed.

Dynamic ESS in VRM draait bij mij op Green Mode.

Verder zit alles in HomeAssistant waar ik eigenlijk alleen mijn laadpaal regel.
Hier kijk ik naar hoeveel de AC out binnenkrijgt. Als het overschot minimaal 4A (x3) is en de NKON is boven de 30% dan mag die met 6A gaan laden.
Alles wat hij meer over heeft aan PV mag de laadpaal direct gebruiken. Naar beneden schakelen mag, maar met een vertraging van 2 minuten (ivm wolken).
Als er genoeg PV over is dan blijft hij laden. Is er niet genoeg beschikbaar dan stopt de laadpaal met laden wanneer de auto minimaal 50% vol is.
Uiteraard is die waarde te bypassen met 1 druk op de knop of kan het percentage verhoogd worden.

Met 2 EV’s lukt het op deze manier erg goed om de PV volledig te benutten terwijl het volledig elektrische huis ook door blijft draaien.
Met minder zonnige dagen zal dit wat lastiger worden.

Dit is nog even een oefen jaar totdat de saldering echt voorbij is. Tot die tijd kan ik met m’n huidige contract nog steeds boetevrij salderen.

Nice, vraagje omdat ik mij ook aan het oriënteren ben (wel ingelezen maar nog verre van expert); de keuze voor 300mA aardlek heb je uitgelegd. Maar waarom heb je gekozen voor C karakteristiek en niet B?
En vanaf hoofdaansluiting naar AC in op multiplus snap ik dat je een alamat van 25A kiest, immers je hoofdaansluiting is 25A. Maar op AC out snap ik dan weer niet zo goed. Immers met powerassist zou daar toch potentieel zo'n 40A over heen kunnen? Je bekabeling met 10mm2 is iig ruim voldoende voor dat soort truuken.

Heb je je zonnepanelen op AC out 1 geplaatst?

En speelt de BMS van de Nkon batterij lief met victron? Afgezien van de bijzondere kabel die je nodig had, nog eigenaardigheden? Ik lees dat op sommige zelfbouw accus de instellingen gied gezet moeten worden, stonden die van nkon al goed ingesteld of moest daar nog veel aan veranderd worden?

[leondej]

Ik kies voor C automaten om eventuele pieken op te kunnen vangen. Een B schakelt wellicht te snel af.
Totaal blijf ik altijd onder de 3x 25A en benut ik niet de potentie van powerassist. Dit heb ik in de praktijk niet nodig. Ik vind het wel een lekker idee dat hij daar niet langdurig boven kan komen. Dit is dus meer een gevoelskwestie dan dat ik dit technisch goed kan onderbouwen

Beide zonnepanelen omvormers zitten achter de AC-out.

De BMS werkt prima samen. Hiervoor moest ik 1 setting op de accu doen en een aantal instellingen aan de victron zijde. NKON stelt een handleiding beschikbaar op aanvraag.

De pin out van de kabel staat hier beschreven (type A)
