Wat voor radiator onderblok is dit?

[11D]

Ik heb recent temperatuur sensoren op de toevoer en retour leidingen geplaatst van een aantal radiatoren. Ik wil zo kijken of ik de aanvoer temp kan verlagen voor op den duur een warmtepomp.

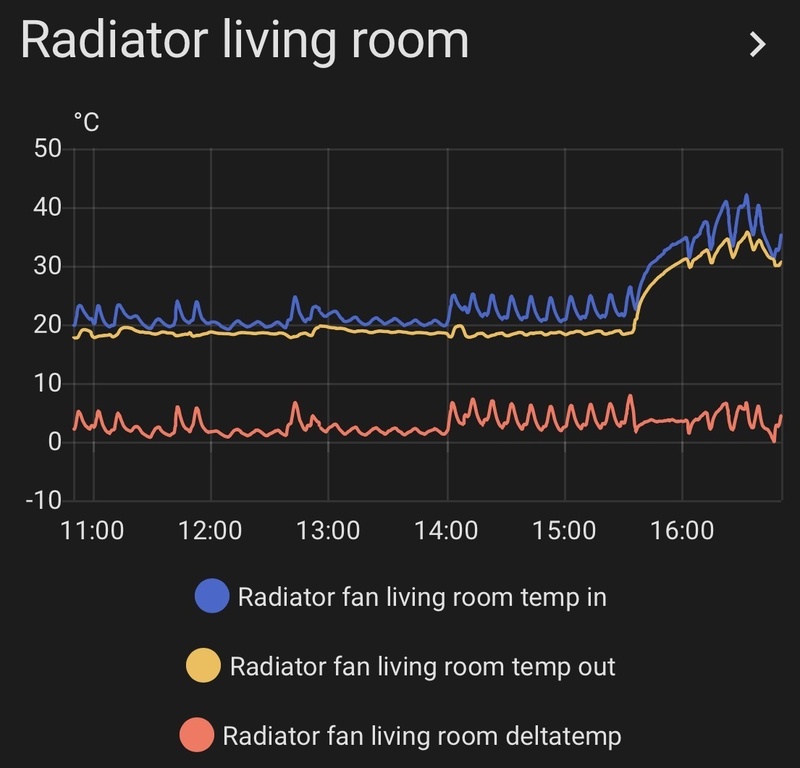

In de woonkamer zie ik maar een heel klein verschil tussen beide leidingen van niet meer dan 5 graden, wat opmerkelijk is vanwege de grote van de radiator (240x40 cm 22 radiator).


De toevoer en retour zitten naast elkaar en worden via een onderblok naar de bovenkant en onderkant van de radiator gebracht (aan dezelfde kant). Ik ben me is gaan verdiepen in onderblokken en je blijkt hier 1 en 2 pijps bij te hebben, waarbij de 1 pijps een deel van het toevoer water direct richting de retour stuurt. Dit is niet heel efficient als je de aanvoer temp laag wil hebben, en ook niet nodig want in het hele huis liggen aanvoer en retour leidingen die 10 jaar geleden geplaatst zijn.

Daarom de vraag, is dit een 1 pijps onderblok (de 1 op het onderblok doet dit ook vermoeden)?
En indien ja, is dit inderdaad heel onlogisch dat deze geinstalleerd is (het gaat om 1 grote radiator in de woonkamer), en waarom zou de loodgieter dit gedaan hebben (was een slimme en ervaren gozer, dus lijkt me stug dat het een vergissing is).

[Rukapul]

Als je de radiator dicht draait dan zal bij een eenpijpssysteem de delta 0 worden terwijl de temperatuur wel actueel de aanvoertemperatuur volgt.

Overigens kan het prima dat er een minieme delta zit. De totale afgiftecapaciteit (vermogen) bij 30 graden is gewoon laag.

Ik meet op dezelfde manier de buistemperaturen op de plek waar voorkant en achterkant van het huis splitsen. De achterkant met alle radiatoren heeft een delta van 2.5 graden! De voorkant met vloerverwarming een delta van 5.5 graden.

In mijn achterkantcircuit zit overigens ook nog 1 onderblok voor een eenpijpssysteem. Daar stonden namelijk 2 radiatoren in serie. Daar heb ik er 1 van weggehaald en doorgelust. Het andere onderblok moet ik nog wisselen. (Dit was vanuit de bouw 30 jaar geleden en werkte bij geen van de buren goed.)

[ Voor 9% gewijzigd door Rukapul op 20-12-2025 17:17 ]

[Toerq]

Is gewoon 2 pijps systeem volgens mij, de aanvoer gaat omhoog richting radiatorknop en de retour gaat via een buisje in dat onderblok naar de retour, als je dat dopje eraf draait kun je met een imbus de retour regelen/knijpen zou daar even mee spelen. je hebt ze ook nog met bypass als je de kraan dicht draait is er toch nog circulatie in het onderblok.

[_JGC_]

Naar mijn weten is een 1 op het onderblok de indicatie voor 2-pijps, voor 1-pijps staat er meestal 1/2 of 0,5 op (lekker verwarrend ook: de maatvoering voor leidingen is ook 1/2", wat er ook nog wel eens op staat)

Je kunt het controleren door de radiator dicht te draaien, als beide leidingen dan warm blijven heb je een onderblok met interne bypass te pakken.

[thaMini]

_JGC_ schreef op zondag 21 december 2025 @ 09:51:
Naar mijn weten is een 1 op het onderblok de indicatie voor 2-pijps, voor 1-pijps staat er meestal 1/2 of 0,5 op (lekker verwarrend ook: de maatvoering voor leidingen is ook 1/2", wat er ook nog wel eens op staat)

Je kunt het controleren door de radiator dicht te draaien, als beide leidingen dan warm blijven heb je een onderblok met interne bypass te pakken.

Ja, dit klopt. In mijn vorige huis hadden ze dit fout gedaan.

Anders radiator dicht en voelen aan de leidingen, als ze beide warm blijven dan stuurt het blok water terug. Maar dat verwacht ik niet.

[edsandje]

_JGC_ schreef op zondag 21 december 2025 @ 09:51:
Naar mijn weten is een 1 op het onderblok de indicatie voor 2-pijps, voor 1-pijps staat er meestal 1/2 of 0,5 op (lekker verwarrend ook: de maatvoering voor leidingen is ook 1/2", wat er ook nog wel eens op staat)

Je kunt het controleren door de radiator dicht te draaien, als beide leidingen dan warm blijven heb je een onderblok met interne bypass te pakken.

Klopt helemaal.
Dit is gewoon een standaard onderblok.

[11D]

De radiator dicht draaien laat inderdaad zien dat dit een 2-pijps onderblok is, wat je ook zou verwachten in de dit geval.

Alleen vindt ik het nog wel vreemd dat er zo'n minimaal verschil in temp zit tussen aanvoer en retour. Kennelijk lekt er vrij snel warm water richting de uitgang. Het is natuurlijk niet zo'n hoge radiator (40 cm), maar het lijkt mij alles behalve efficient. Zou ik, vooral als ik uiteindelijk naar een warmtepomp wil, niet beter de invoer en retour diagonaal aan de tegenovergestelde uiteinden van de radiator moeten plaatsen (dus links boven in, en rechts onder uit)? Of gaat dat niet heel veel schelen en is dit inherent aan een dergelijke radiator?

[naftebakje]

Wordt de bovenkant van de radiator wel gewoon warm? Als er lucht in zit (of de radiator aanvoer en afvoer omgekeerd zijn aangesloten) wordt ie niet mooi warm en zakt je dT ook.
Als ie egaal warm wordt, dan is er niet zo heel veel te winnen met kruislings aan te sluiten. Bij lage temperatuur wil je sowiezo een lage dT (want dan is het afgiftevermogen maximaal, en je hebt alle vermogen nodig bij lage aanvoertemperatuur).

[Toerq]

11D schreef op zondag 21 december 2025 @ 17:47:
De radiator dicht draaien laat inderdaad zien dat dit een 2-pijps onderblok is, wat je ook zou verwachten in de dit geval.

Alleen vindt ik het nog wel vreemd dat er zo'n minimaal verschil in temp zit tussen aanvoer en retour. Kennelijk lekt er vrij snel warm water richting de uitgang. Het is natuurlijk niet zo'n hoge radiator (40 cm), maar het lijkt mij alles behalve efficient. Zou ik, vooral als ik uiteindelijk naar een warmtepomp wil, niet beter de invoer en retour diagonaal aan de tegenovergestelde uiteinden van de radiator moeten plaatsen (dus links boven in, en rechts onder uit)? Of gaat dat niet heel veel schelen en is dit inherent aan een dergelijke radiator?

daar is dat imbusje voor om de retour wat te knijpen wat ik al eerder schreef.
