Dahua camera vervangen door Unifi - color code dahua kabel

[thomke]

Hey!

Ik wil een oude (+- 2019) Dahua camera vervangen door een nieuwe camera van Unifi (UVC-G6-TURRET)
De dahua camera is een :IPC-HDW4631C-A

Nu is het zo dat ik dacht van de oude kabel uit de muur te kunnen halen (tot waar de fiche van de UTP kabel in de RJ45 van de camera geklikt zit) en gewoon eenvoudig deze in de RJ45 fiche van de nieuwe Unifi camera te steken)

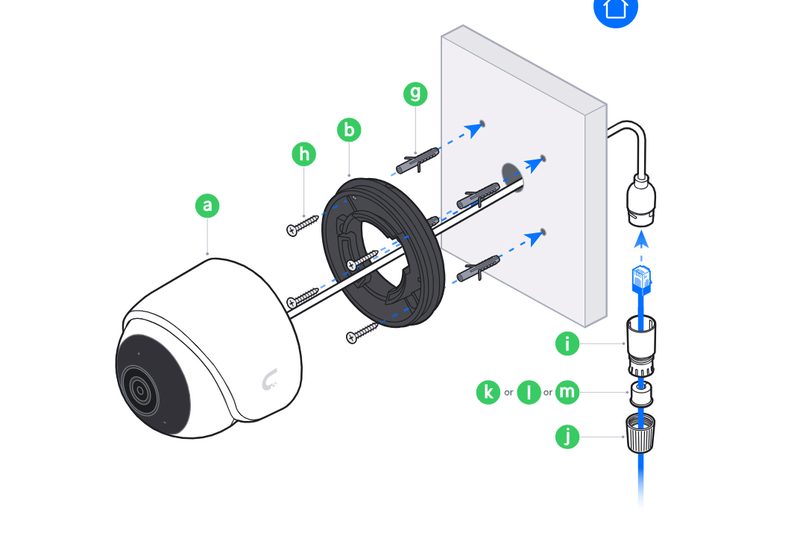

Zowel de Dahua als de Unifi camera hebben de fiche zoals in de afbeelding aan de camera, gewoon de RJ45 UTP kabbel inklikken en klaar dacht ik..

Nu is het zo dat ik de kabel niet ver genoeg uit de muur krijg (de kabel zit 'muurvast' ) dus geraak ik niet aan de de fiche van de huidige camera, waarop ik hoopte de nieuwe aan te sluiten.

Dus is mijn volgende idee om deze kabel door te knippen:

(dus van de oude Dahua camera)

en hier weer een RJ45 fiche op te monteren, en deze dan te kunnen aansluiten op de nieuwe Unifi camera..

maar die kabel van de camera gebruikt niet dezelfde kleurcodering als een UTP kabel..

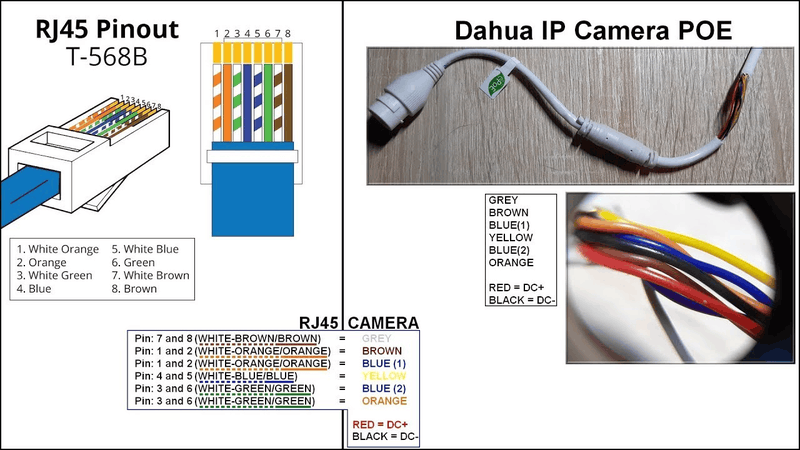

Wat ik verwacht te vinden als ik de kabel doorknip van de camera is dus zoals op deze afbeelding:


Maar hier snap ik de dingen niet zo goed meer dus..

als ik het goed snap zitten er dus 8 aders in deze kabel, maar waarvan 2 voor de externe voedings fiche (wat niet gebruikt wordt)
dus dat wil zeggen dat er maar 6 aders op de ethernet kabel doorverbonden zijn?

Kan ik deze camera doen werken als er maar 6 van de 8 aders beschikbaar zijn?
volgende vraag is welke kleur van de kabel komt dan overeen met de kleurcode van een UTP kabel?

van uit de afbeelding zijn mij een paar dingen niet heel duidelijk..
brown en 'blue 1' komen vermoed ik overeen met oranje en oranje- wit (vrije keus?)
orange en 'bue 2' komen dan overeen met green en green-white (vrije keus?)

maar dan staat bij: white-brown / brown --> grey --> welke is het dan? bruin? of bruin-wit?
en idem voor de blauw / blauw -wit --> yellow --> welke is het dan? blauw? of blauw-wit die overeenkomt met de 'yellow'?

Ik vond ook deze info:
https://portal.dahuatech....dard-eia-tia-t568b-062023
dit lijkt overeen te komen met het eerdere plaatje (ik heb op dit moment de kabel nog niet doorgeknipt omdat ik eerst zeker wil zijn of het gaat lukken)

Als er mensen mij verder kunnen helpen zou ik hen heel dankbaar zijn!

Dus de hoofdvraag is eigenlijk: kan ik dit werkend krijgen?
ookal heb ik maar 6 van 8 aders beschikbaar eigenlijk?
welke van de 6 aders heb ik dan nodig?


Thanks!

[ Voor 5% gewijzigd door thomke op 12-12-2025 10:42 ]

[Asterion]

Heb je een multimeter om de draden door te meten?
Dan weet je het 100% zeker.

En wat als je de oude camera even opendoet? Wat zie je dan?

[ Voor 76% gewijzigd door Asterion op 12-12-2025 10:30 ]

[thomke]

Ik zou de draden inderdaad kunnen doormeten met een multimeter,

maar ik wil de huidige camera pas open doen / kabel doorknippen als ik zeker weet dat het vervangen gaat lukken.

de kleurcode op de afbeelding, komt overeen met de kleurcode op de site van Dahua zelf (zie link in OP)

maar 'Grey' zijn zowel aan bruin en bruin-wit gekoppeld, alsook 'yellow' aan blauw en 'blauw-wit'
dus deze 'grey' en 'yellow' aders doen dan niets eigenlijk? (blauw paar en bruin paar worden dus niet gebruikt?)
dus dit wil dan zeggen at er maar 2 paar effectief gebruikt wordt? kan de nieuwe camera dan wel werken als ik deze op die kabel aansluit (PoE)

[ Voor 12% gewijzigd door thomke op 12-12-2025 10:37 ]

[jack zomer]

Kan je van de andere kant bij de kabel komen?
En kan je de volgorde niet gewoon op de utp stekker in de switch waar de camera is aangesloten zien?

[thomke]

ja, ik kan aan de andere kant van de kabel, dus na doorgekipt te hebben aan de camera kan ik hem uitmeten.

maar ik wil hem enkel doorknippen als ik zeker weet dat ik uiteindelijk een nieuwe RJ45 fiche op ge doorgeknipte deel zal kunnen zetten om zo de nieuw werkend te krijgen. (anders blijf ik wel bij de oude)

maar na wat meer opzoekingswerk is het volgens mij als volgt:
Camera Bruin --> Oranje-wit
Camera paars --> Oranje
Camera oranje --> Groen-Wit
Camera blauw --> groen
bovenstaande zijn voor data overdracht
Camera grey --> Bruin en / of bruin-wit --> beide worden bij PoE+ als 'DC-' gebruikt
Camera yellow --> blauw en /of blauw wit --> beide worden bij PoE+ als 'DC+' gebruikt.

Als ik de nieuwe unifi camera op een unifi switch aansluit dan zie ik dat er bij de poort 'FE PoE+'
Dus volgens mij zal het gewoon werken om een nieuwe fiche op die kabel te steken, en heb ik keus als ik de grijze op de plaats van de bruine of bruin-wit plaats aansluit in de rj45
en dat ik ook keus heb voor waar ik de gele aan sluit in de rj45 fiche (op de blauw of op de blauw -wit )
dus gaan er maar 6 van de 8 aders effectief verbonden zijn met de fiche, maar zou dus geen probleem mogen zijn volgens mij..

Zie ik iets over het hoofd?

[thomke]

Gewoon ter aanvulling dat bovenstaande werkt!
