Wij hebben onlangs een rijtjes woning gekocht bj 1975. En wij willen op zolder een dakkapel laten plaatsen. (prefab in 1 dag)
Op onze zolder loopt een spant met daarin een houten frame waar een tussenwand in stond. Hier zaten een soort van dunne 8mm spaanplaat platen tegenaan.
Nu heb ik mijn bedenkingen en vragen over dit spant en of dit opgevangen kan worden maar ik besef mij heel goed dat ik uiteraard niet uit moet gaan van wat een wildvreemde tegen online tegen mij zegt en als ik dit 100% zeker wil weten ik een constructie berekening moet laten uitvoeren (a 500euro)
Maar ik ben wel opzoek naar mensen die een soortgelijk dak hebben en hier ook een dakkapel op hebben laten plaatsen en ik ben dan ook wel benieuwd hoe dat bij jullie constructief is opgelost.
De balk/spant zelf is vrij dun (zal hem morgen even nameten)

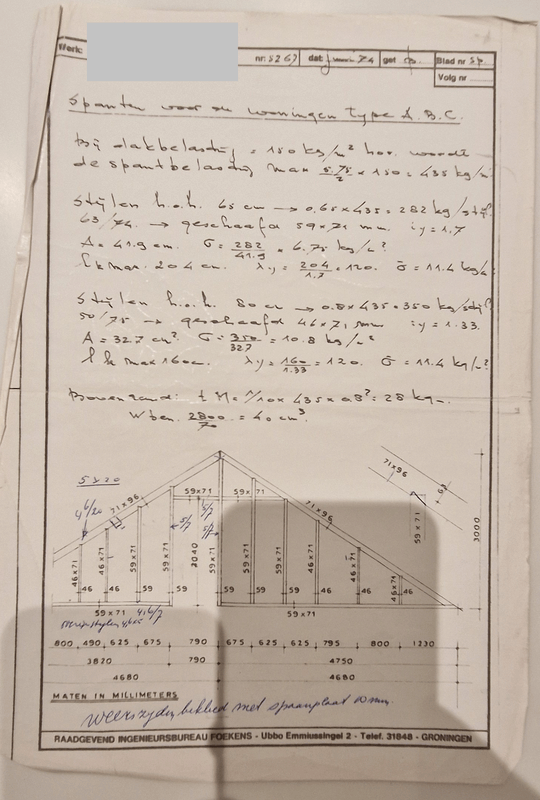

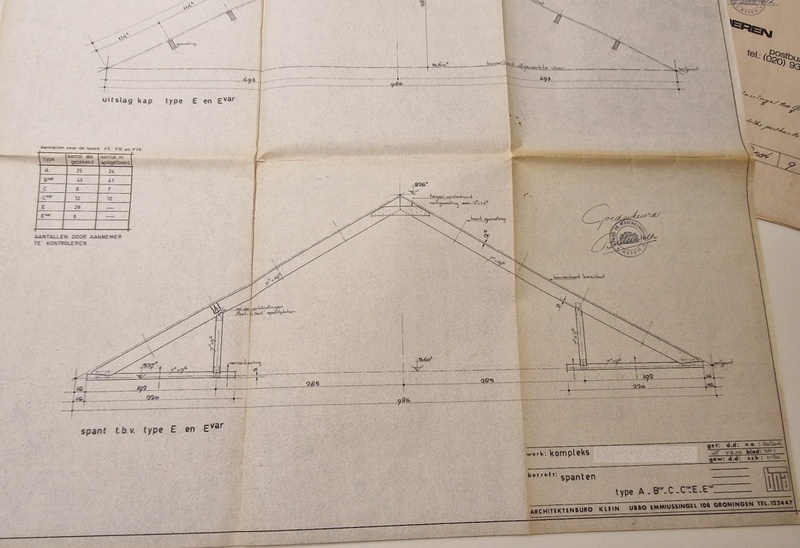

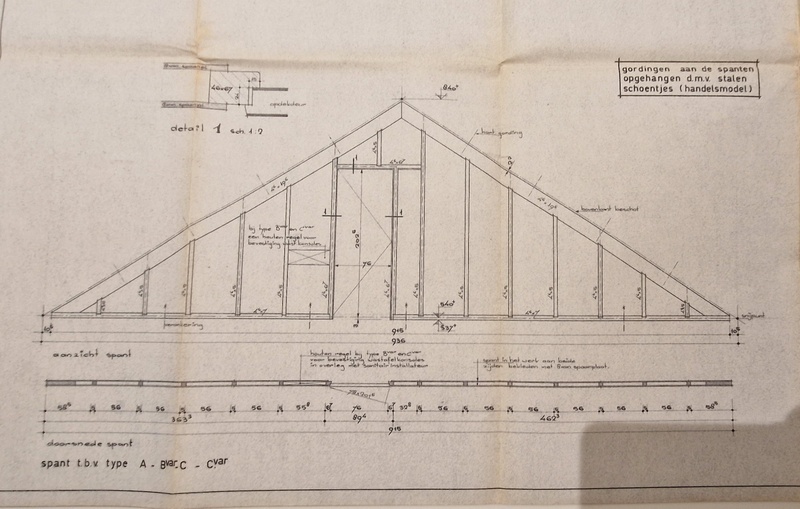

Ik heb een aantal bouwtekeningen uit het archief bekeken maar ik kan hier niks vinden over constructies oid. Maar volgens de bouwtekening uit het archief zijn ze 71x96
/f/image/FVwomJuGjknG5poUMXrbbDxS.png?f=fotoalbum_large)
:strip_exif()/f/image/LryhHpVU30BAqNOzHmiOrZ3B.jpg?f=fotoalbum_large)
:strip_exif()/f/image/xXn3HY81juVQiYcMViYHL5KD.jpg?f=fotoalbum_large)
Nu heb ik een aantal offertes aangevraagd en 3 daarvan zijn komen inmeten. Alleen zegt elke partij weer iets anders.
Offerte A zegt nee spant laten staan, ik zou er 2 losse kamers van maken, spant weghalen/opvangen is teveel werk.
Offerte B zegt geen probleem dan hangen we er een houden balk tussen die aan beide kanten van de gevel "of in de muur of aan metalen beugels komt te hangen" Om het spant op te vangen dit doen we altijd zo, geen probleem.
Offerte C zegt nee dat kan je niet met een houten balk opvangen, daar moet een stalen constructie in en is veel werk, ik zou er 2 losse kamers van maken en spant laten zitten.
Tevens geeft deze persoon aan dat de tussenwand en de spaanplaten die aan beide kanten gemonteerd waren samen onderdeel van de constructie zijn.
Hij gaf aan dat er een relatief dunne spantbalk zat (71mm) en dat ze dat opvangen door het regelwerk samen met het spaanplaat, daardoor wordt het 1 geheel kwa constructie en een stuk steviger.
Anders zou de balk volgens hem te dun zijn. (zonder die regels en het spaanplaat)
De bouwkundig inspecteur die onze woning gekeurd heeft bij de aankoop geeft aan dat de tussenmuur geen draagconstructie betreft zolang de we de nokplaat en de staanders ter hoogte van het knieshot laten zitten. Maar ik heb de website van deze inspecteur bekeken en daarin staat niet dat zij ook bouwkundige constructieberekeningen uitvoeren. Dus ik twijfel over de expertise hiervan ook omdat iedereen wat anders zegt.

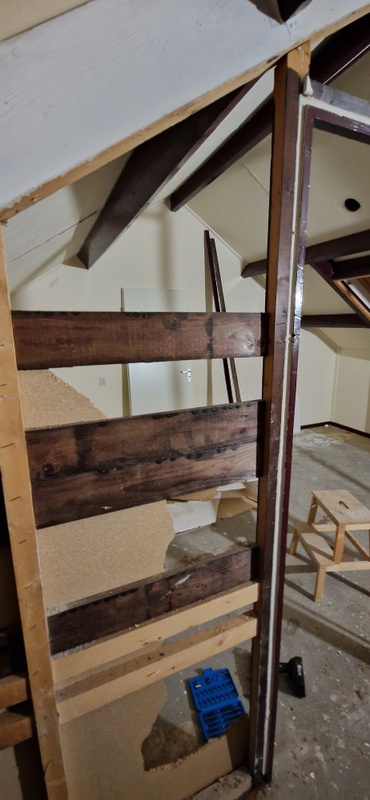

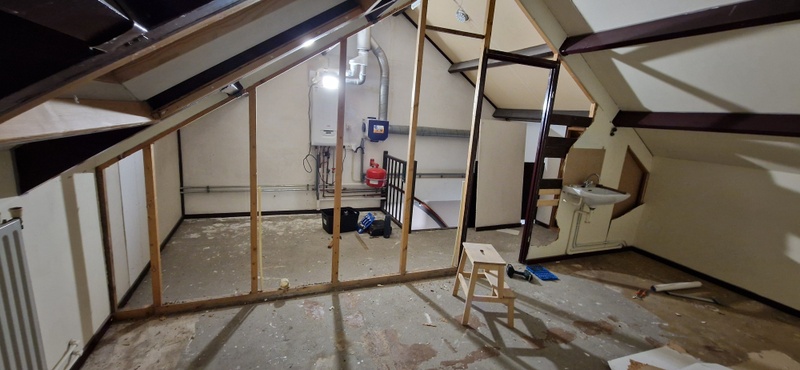

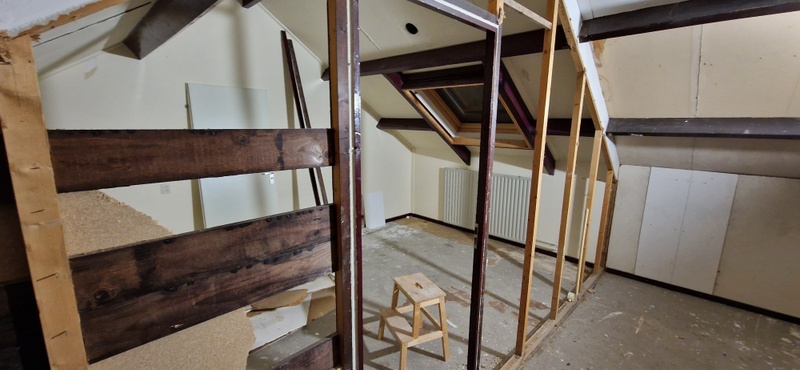

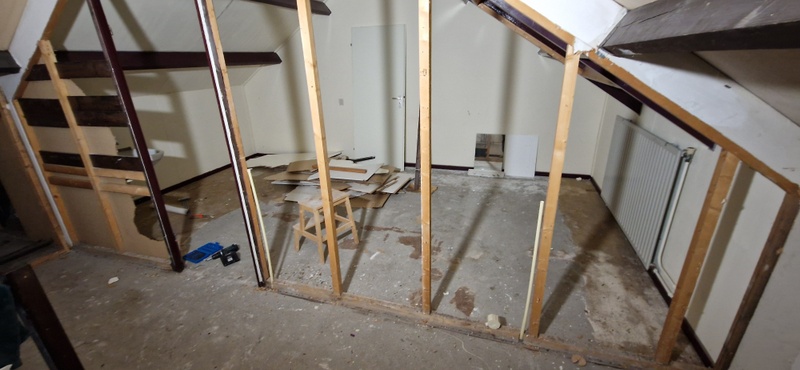

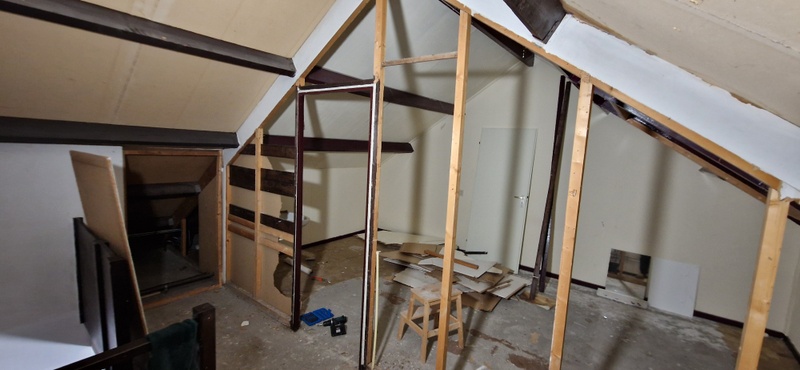

Een aantal foto's van de dakconstructie. De lengte van het dak is ongeveer 5 meter. Dakhelling 33 graden. Er komt een dakkapel op van de maximale breedte voor vergunningsvrij bouwen. (+- 50cm van de gevel van de buren)
:strip_exif()/f/image/djuMIDkiWIKgbFDHLYvb8cfQ.jpg?f=fotoalbum_large)
:strip_exif()/f/image/TScVaikpBBpcuFrdxZWM8jaL.jpg?f=fotoalbum_large)
:strip_exif()/f/image/rmvSreEUkKGpUSZJip3HRYTF.jpg?f=fotoalbum_large)
:strip_exif()/f/image/cpvQa7PK9k4qqCetvLqsRYwY.jpg?f=fotoalbum_large)
:strip_exif()/f/image/z2VnM5jcAjIxr2Te2o31tHGp.jpg?f=fotoalbum_large)
:strip_exif()/f/image/Uv3PA5Wxxtw6kkG6UEnuEyLC.jpg?f=fotoalbum_large)

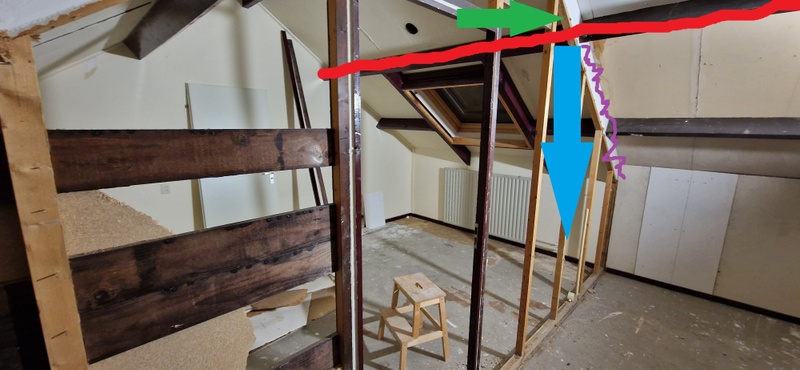

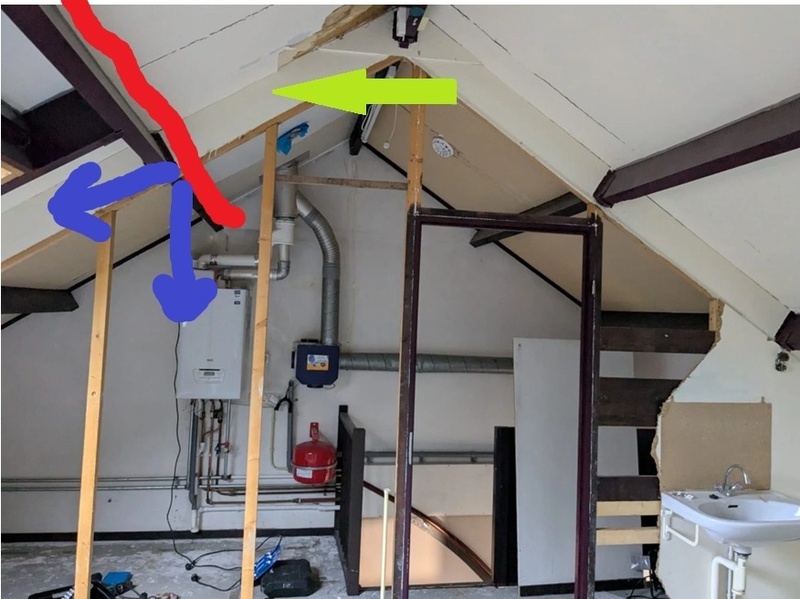

Offerte 2 wil dus op de rode streep een balk maken van muur tot muur om het spant op de vangen.
Groen nog een stukje spant wat blijft.
Blauw de krachten naar beneden en richting spant.
:strip_exif()/f/image/RqaVLyiDjNaakL74eiY20sPx.jpg?f=fotoalbum_large)
Ik ben dus benieuwd of er soortgelijke situaties zijn en hoe dit bij jullie is opgelost.
Op onze zolder loopt een spant met daarin een houten frame waar een tussenwand in stond. Hier zaten een soort van dunne 8mm spaanplaat platen tegenaan.
Nu heb ik mijn bedenkingen en vragen over dit spant en of dit opgevangen kan worden maar ik besef mij heel goed dat ik uiteraard niet uit moet gaan van wat een wildvreemde tegen online tegen mij zegt en als ik dit 100% zeker wil weten ik een constructie berekening moet laten uitvoeren (a 500euro)
Maar ik ben wel opzoek naar mensen die een soortgelijk dak hebben en hier ook een dakkapel op hebben laten plaatsen en ik ben dan ook wel benieuwd hoe dat bij jullie constructief is opgelost.
De balk/spant zelf is vrij dun (zal hem morgen even nameten)
Ik heb een aantal bouwtekeningen uit het archief bekeken maar ik kan hier niks vinden over constructies oid. Maar volgens de bouwtekening uit het archief zijn ze 71x96
:strip_exif()/f/image/FVwomJuGjknG5poUMXrbbDxS.png?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/LryhHpVU30BAqNOzHmiOrZ3B.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/xXn3HY81juVQiYcMViYHL5KD.jpg?f=user_large)
Nu heb ik een aantal offertes aangevraagd en 3 daarvan zijn komen inmeten. Alleen zegt elke partij weer iets anders.
Offerte A zegt nee spant laten staan, ik zou er 2 losse kamers van maken, spant weghalen/opvangen is teveel werk.
Offerte B zegt geen probleem dan hangen we er een houden balk tussen die aan beide kanten van de gevel "of in de muur of aan metalen beugels komt te hangen" Om het spant op te vangen dit doen we altijd zo, geen probleem.
Offerte C zegt nee dat kan je niet met een houten balk opvangen, daar moet een stalen constructie in en is veel werk, ik zou er 2 losse kamers van maken en spant laten zitten.
Tevens geeft deze persoon aan dat de tussenwand en de spaanplaten die aan beide kanten gemonteerd waren samen onderdeel van de constructie zijn.
Hij gaf aan dat er een relatief dunne spantbalk zat (71mm) en dat ze dat opvangen door het regelwerk samen met het spaanplaat, daardoor wordt het 1 geheel kwa constructie en een stuk steviger.
Anders zou de balk volgens hem te dun zijn. (zonder die regels en het spaanplaat)
De bouwkundig inspecteur die onze woning gekeurd heeft bij de aankoop geeft aan dat de tussenmuur geen draagconstructie betreft zolang de we de nokplaat en de staanders ter hoogte van het knieshot laten zitten. Maar ik heb de website van deze inspecteur bekeken en daarin staat niet dat zij ook bouwkundige constructieberekeningen uitvoeren. Dus ik twijfel over de expertise hiervan ook omdat iedereen wat anders zegt.
Een aantal foto's van de dakconstructie. De lengte van het dak is ongeveer 5 meter. Dakhelling 33 graden. Er komt een dakkapel op van de maximale breedte voor vergunningsvrij bouwen. (+- 50cm van de gevel van de buren)
:no_upscale():strip_icc():strip_exif()/f/image/djuMIDkiWIKgbFDHLYvb8cfQ.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/TScVaikpBBpcuFrdxZWM8jaL.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/rmvSreEUkKGpUSZJip3HRYTF.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/cpvQa7PK9k4qqCetvLqsRYwY.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/z2VnM5jcAjIxr2Te2o31tHGp.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/Uv3PA5Wxxtw6kkG6UEnuEyLC.jpg?f=user_large)
Offerte 2 wil dus op de rode streep een balk maken van muur tot muur om het spant op de vangen.
Groen nog een stukje spant wat blijft.
Blauw de krachten naar beneden en richting spant.
:no_upscale():strip_icc():strip_exif()/f/image/RqaVLyiDjNaakL74eiY20sPx.jpg?f=user_large)
Ik ben dus benieuwd of er soortgelijke situaties zijn en hoe dit bij jullie is opgelost.
