Mijn vraag
Het valt me op dat de omvormer van de zonnepanelen vaak maar weinig uren/dag opbrengst hebben. Dit komt vermoedelijk door de drempelspanning van 120V van de omvormer, welke met deze korte/donkere dagen vaak niet of kort gehaald wordt.
De installatie bestaat uit 10 zonnepanelen in twee strings van 5. Per string is er éen type zonnepaneel, dus in totaal twee types. Alles ligt op zuid met dakhelling van circa 40 graden. Van schaduw is geen sprake.
Ik kan deze twee strings in serie kan schakelen om de string-spanning te verhogen en daarmee het aantal uren/dag te verhogen. Eventueel wil ik ze in de lente weer parallel schakelen als dat voordeel heeft. Het in serie schakelen zou ik binnen doen bij de omvormer met de bestaande MC4 connectoren. De resulterende string van 10 panelen wordt dan op éen ingang van omvormer aangesloten.
Zie ik hierbij iets over het hoofd?
Relevante software en hardware die ik gebruik
- Ginlong Solis S5-GR1P3K
- eerste string: 5x vergelijkbaar met de tweede string. Aanwezig vanuit de bouw, vandaar type niet bekend. Vermogen is naar mijn weten circa 300W
- tweede string: 5x JA Solar JAM60S17-325-HC-BC. Later bijgeplaatst door hetzelfde bedrijf dat de eerste string heeft geplaatst
Wat ik al gevonden of geprobeerd heb
De panelen in de tweede string hebben een max spanning van circa 40V. Uitgaande dat de panelen in de eerste string dit ook hebben, zou de max spanning 400V zijn. De omvormer DC spanning is max 600V en MPPT bereik van 90 tot 520V. Het rated DC voltage is echter 330V.

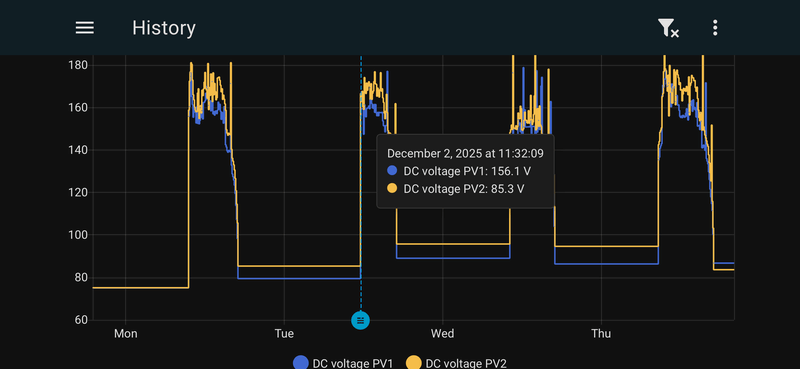

De afgelopen dagen heb ik de spanning per string gelogd, helaas werd deze eerder niet gelogd. Afgelopen dinsdag is de omvormer dus pas om 11:30 aangegaan.
/f/image/XkDNOpJncxkBhqIc5wkBZhHJ.png?f=fotoalbum_large)
Ik ben opgeleid tot elektrotechnicus, maar weinig werkervaring in de installatietechniek en beperkte kennis van regelgeving/normen mbt DC
Het valt me op dat de omvormer van de zonnepanelen vaak maar weinig uren/dag opbrengst hebben. Dit komt vermoedelijk door de drempelspanning van 120V van de omvormer, welke met deze korte/donkere dagen vaak niet of kort gehaald wordt.
De installatie bestaat uit 10 zonnepanelen in twee strings van 5. Per string is er éen type zonnepaneel, dus in totaal twee types. Alles ligt op zuid met dakhelling van circa 40 graden. Van schaduw is geen sprake.
Ik kan deze twee strings in serie kan schakelen om de string-spanning te verhogen en daarmee het aantal uren/dag te verhogen. Eventueel wil ik ze in de lente weer parallel schakelen als dat voordeel heeft. Het in serie schakelen zou ik binnen doen bij de omvormer met de bestaande MC4 connectoren. De resulterende string van 10 panelen wordt dan op éen ingang van omvormer aangesloten.
Zie ik hierbij iets over het hoofd?
Relevante software en hardware die ik gebruik
- Ginlong Solis S5-GR1P3K
- eerste string: 5x vergelijkbaar met de tweede string. Aanwezig vanuit de bouw, vandaar type niet bekend. Vermogen is naar mijn weten circa 300W
- tweede string: 5x JA Solar JAM60S17-325-HC-BC. Later bijgeplaatst door hetzelfde bedrijf dat de eerste string heeft geplaatst
Wat ik al gevonden of geprobeerd heb
De panelen in de tweede string hebben een max spanning van circa 40V. Uitgaande dat de panelen in de eerste string dit ook hebben, zou de max spanning 400V zijn. De omvormer DC spanning is max 600V en MPPT bereik van 90 tot 520V. Het rated DC voltage is echter 330V.
De afgelopen dagen heb ik de spanning per string gelogd, helaas werd deze eerder niet gelogd. Afgelopen dinsdag is de omvormer dus pas om 11:30 aangegaan.
:strip_exif()/f/image/XkDNOpJncxkBhqIc5wkBZhHJ.png?f=user_large)
Ik ben opgeleid tot elektrotechnicus, maar weinig werkervaring in de installatietechniek en beperkte kennis van regelgeving/normen mbt DC
