Ik wil graag mijn situatie voorleggen. Bij deze vraag gaat het me vooral om het inpassen in de woning. De ambitie is om de binnendelen niet op zolder te verstoppen maar dichterbij de plek waar de warmte gebruikt wordt.
Tussenwoning bouwjaar 1993, redelijk geïsoleerd
Historisch gasverbruik: 1700 / 1200 / 1040 / 1040 (afgelopen 4 jaar)
Aanvoertemp op 50º C gaat prima (niet bij -10º buiten) maar er zit een HTV (verdeler) op de vloerverwarming, wat kennelijk de effectiviteit van lage temperatuur flink dempt, dus hopelijk nog beter met een LTV.
- Extra vloerisolatie is besteld van Rc=1,5 naar Rc=6 a 7
- Ventilatie-WTW in de toekomst is wel logisch
- Een warmteverliesberekening met alle isolatie-opties wordt al gemaakt om capaciteit te bepalen
- 1 radiator badkamer 's ochtends standaard lichtjes in gebruik
- 3 radiatoren, weinig tot niet in gebruik, maar kan naar LTV zodra nodig
- deel is nu leidingen van 15 mm, maar upgrade naar 20 mm of dikker zou kunnen
- 100-150 liter nodig voor 2 personen
- geen douche-WTW
/f/image/kmxfdnaw2jtc6lcdgv6yQfit.png?f=fotoalbum_large)
Op dit moment is de vloerverwarming hoofdverwarming en af en toe draait er een radiator bij. De radiatoren activeren de CV-ketel niet, dus leunen op toevallig aan staan of warmte uit het circuit. Mijn aanname is dat het prima is om dat in stand te houden als het nu ook werkt. Daarbij kunnen de radiatoren waar nodig een upgrade krijgen naar lage-temperatuur

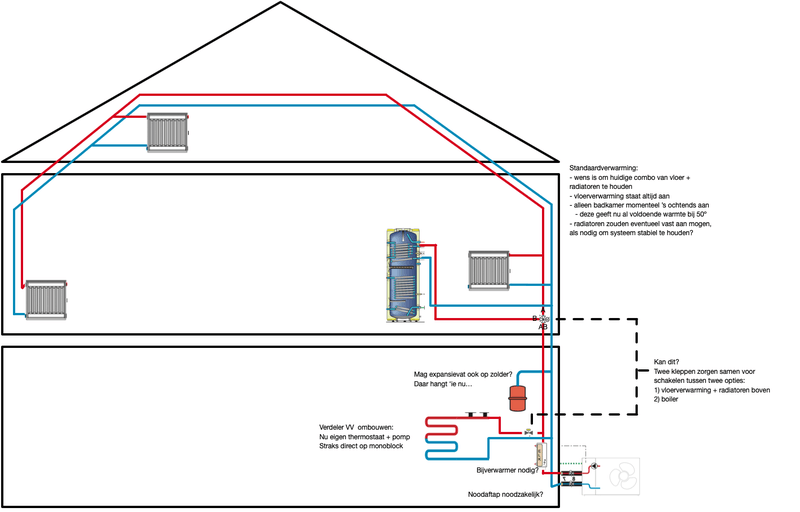

- Grootste vraag is daarmee of ik het leidingsysteem inderdaad slim kan schakelen met een samenwerking van een driewegklep + een klep zoals in bovenstaand schema. Als dat werkt is er een normale scheiding tussen CV / SWW circuits. Kan dit in de besturingen van fabrikanten (2 kleppen simultaan)? En hydraulisch?
- De vloerverwarming heeft "ouderwets" dikke leidingen van 20mm. Ik begrijp dat dat juist gunstig is voor een WP. Kan dit zo direct op de warmtepomp met een lagetemperatuurverdeler? Ik heb niet kunnen vinden hoe je dit goed kunt doorrekenen.
- Binnenunits voor monoblocks zijn niet enorm maar ook niet héél klein. In de gang is lastig. Ze bevatten voornamelijk besturing, bijverwarming(element) en een klein expansievat. Als ik dit uitsplits, mag het expansievat dan op zolder? Met andere woorden, moet het in laatste stuk van de retour?
- Heeft een buffervat hier toegevoegde waarde als de 50 m2 vloerverwarming altijd open staat (of alternatief de boiler natuurlijk)?
Tussenwoning bouwjaar 1993, redelijk geïsoleerd
Historisch gasverbruik: 1700 / 1200 / 1040 / 1040 (afgelopen 4 jaar)
Aanvoertemp op 50º C gaat prima (niet bij -10º buiten) maar er zit een HTV (verdeler) op de vloerverwarming, wat kennelijk de effectiviteit van lage temperatuur flink dempt, dus hopelijk nog beter met een LTV.
- Extra vloerisolatie is besteld van Rc=1,5 naar Rc=6 a 7
- Ventilatie-WTW in de toekomst is wel logisch
- Een warmteverliesberekening met alle isolatie-opties wordt al gemaakt om capaciteit te bepalen
Afgiftesysteem:
- 50 m² vloerverwarming, slangen ø20mm ca 15-20 cm HoH (onzeker), 2 groepen, 2 daarvan staan altijd open- 1 radiator badkamer 's ochtends standaard lichtjes in gebruik
- 3 radiatoren, weinig tot niet in gebruik, maar kan naar LTV zodra nodig
- deel is nu leidingen van 15 mm, maar upgrade naar 20 mm of dikker zou kunnen
SWW:
- boiler in badkamer- 100-150 liter nodig voor 2 personen
- geen douche-WTW
Warmtepompvoorkeur:
L/W monoblock, denk aan een R290 van Remeha/MideaWie gaat het installeren?
Grotendeels uitbesteed:strip_exif()/f/image/kmxfdnaw2jtc6lcdgv6yQfit.png?f=user_large)
Op dit moment is de vloerverwarming hoofdverwarming en af en toe draait er een radiator bij. De radiatoren activeren de CV-ketel niet, dus leunen op toevallig aan staan of warmte uit het circuit. Mijn aanname is dat het prima is om dat in stand te houden als het nu ook werkt. Daarbij kunnen de radiatoren waar nodig een upgrade krijgen naar lage-temperatuur
Vragen
- Mijn conclusie is dat mijn schema onconventioneel is maar wel vrij simpel. Klopt dat? De insteek is om de verticale CV-leidingen (na een upgrade naar bv 20mm) meestal te gebruiken voor vloerverwarming én optionele radiatoren, en soms om bij de boiler op de 1e verdieping te komen. Alternatief is het water buiten eerst 2,5 m langs de buitenmuur omhoog te leiden. Beter van niet toch, als het kan?- Grootste vraag is daarmee of ik het leidingsysteem inderdaad slim kan schakelen met een samenwerking van een driewegklep + een klep zoals in bovenstaand schema. Als dat werkt is er een normale scheiding tussen CV / SWW circuits. Kan dit in de besturingen van fabrikanten (2 kleppen simultaan)? En hydraulisch?
- De vloerverwarming heeft "ouderwets" dikke leidingen van 20mm. Ik begrijp dat dat juist gunstig is voor een WP. Kan dit zo direct op de warmtepomp met een lagetemperatuurverdeler? Ik heb niet kunnen vinden hoe je dit goed kunt doorrekenen.

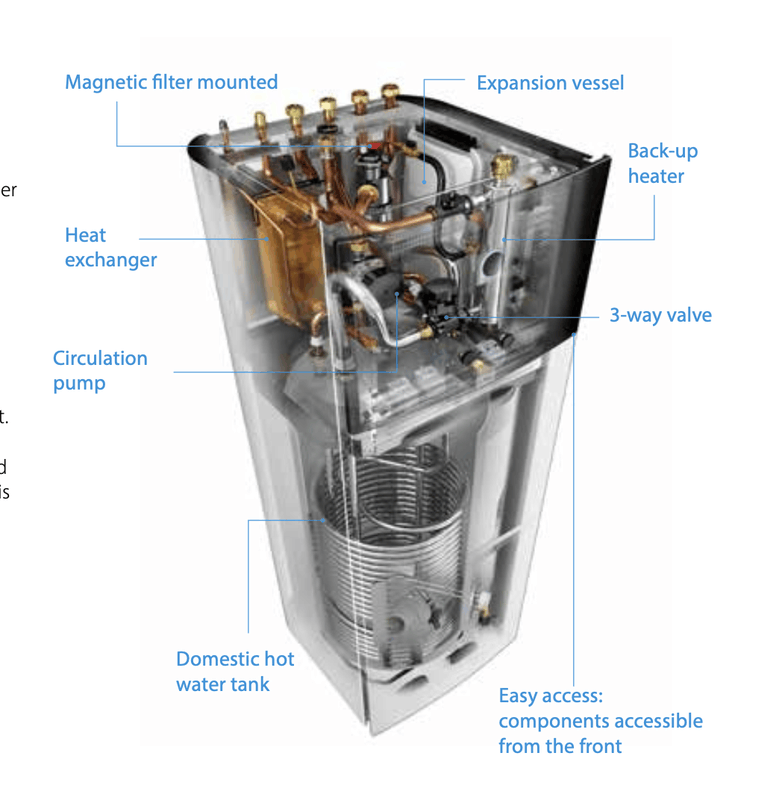

- Binnenunits voor monoblocks zijn niet enorm maar ook niet héél klein. In de gang is lastig. Ze bevatten voornamelijk besturing, bijverwarming(element) en een klein expansievat. Als ik dit uitsplits, mag het expansievat dan op zolder? Met andere woorden, moet het in laatste stuk van de retour?
- Heeft een buffervat hier toegevoegde waarde als de 50 m2 vloerverwarming altijd open staat (of alternatief de boiler natuurlijk)?
/u/866705/crop665b2732759fb_cropped.png?f=community)
:no_upscale():strip_icc():strip_exif()/f/image/ghKWosBJH3fvpKS3qYxTsbVS.jpg?f=user_large)
:strip_exif()/f/image/41d0VZLJxS3INQXGXwwV9TUj.png?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/RyPd1HJDuDlHYlkyu4fmYcKX.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/LEzOts32pLPRPCaIWZAv57v6.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/Q2akkrdxyHaVYuNVaNpxeOrA.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/v3uGJPrEF6hYfL8Lrlx6Rdrf.jpg?f=user_large)
:strip_exif()/f/image/cr9VdTWBrqwAGKqRLwKUWGRL.png?f=user_large)

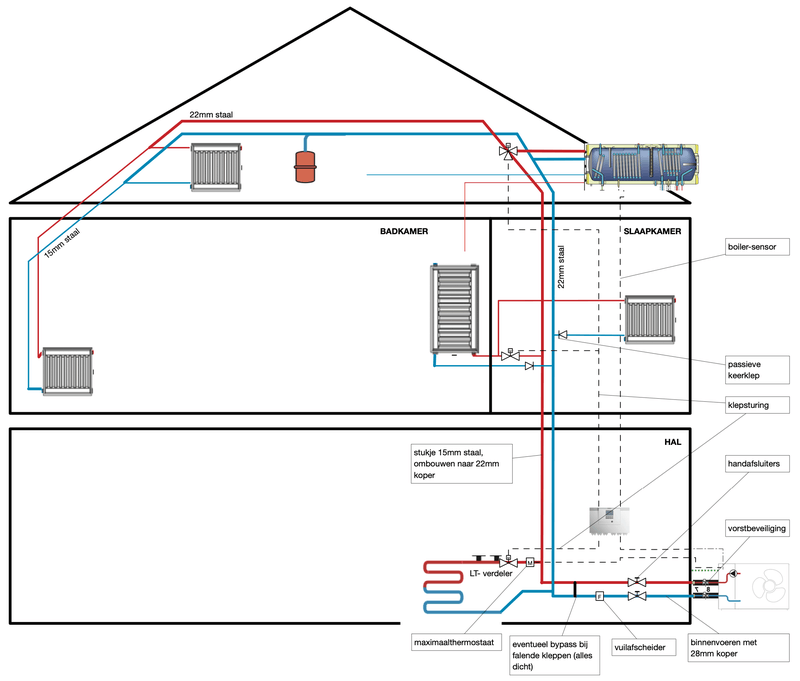

Zou jij misschien willen kijken naar mijn schema hieronder? Ik kan geen mogelijkheden voor rare stromen ontdekken, ervan uitgaande dat ofwel boilervat, ofwel "de rest" open staat.
. In standje boiler gaat de retour uit de boiler ook via de radiator in de slaapkamer en de radiator in de badkamer. Ik denk dat 't redelijk zal meevallen, afhankelijk van hoe dicht de retour van die 2 radiatoren bij elkaar zitten.
:strip_exif()/f/image/6KCBUvZf0RDv7KzCeoM4w9Sq.png?f=user_large)
