UP320 Duofix plaatsen, maar leidingen zitten in de weg

[snifrrr]

Ik wil een Geberit UP320 Duofix Sigma 12 cm inbouwen.

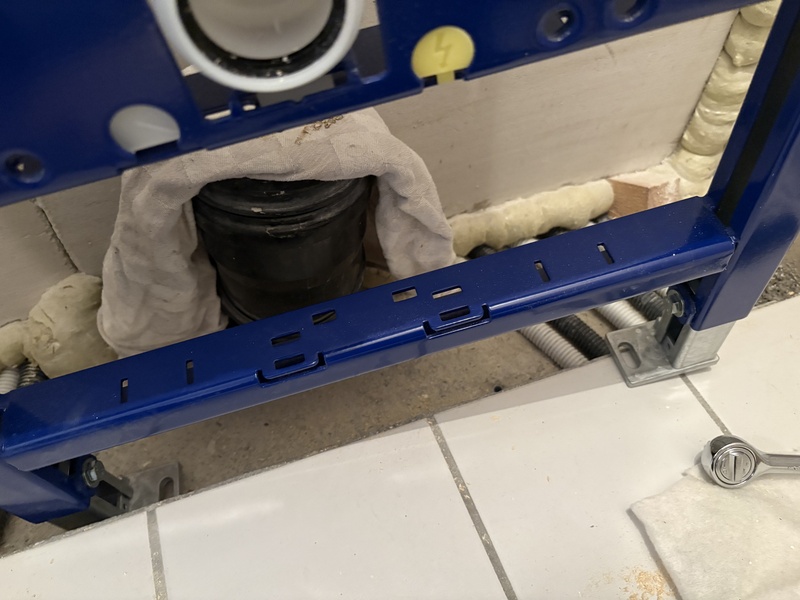

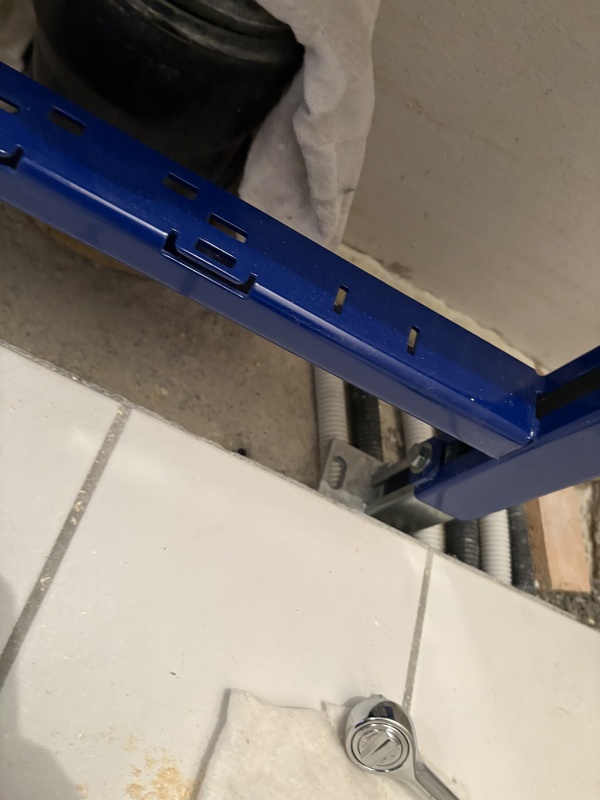

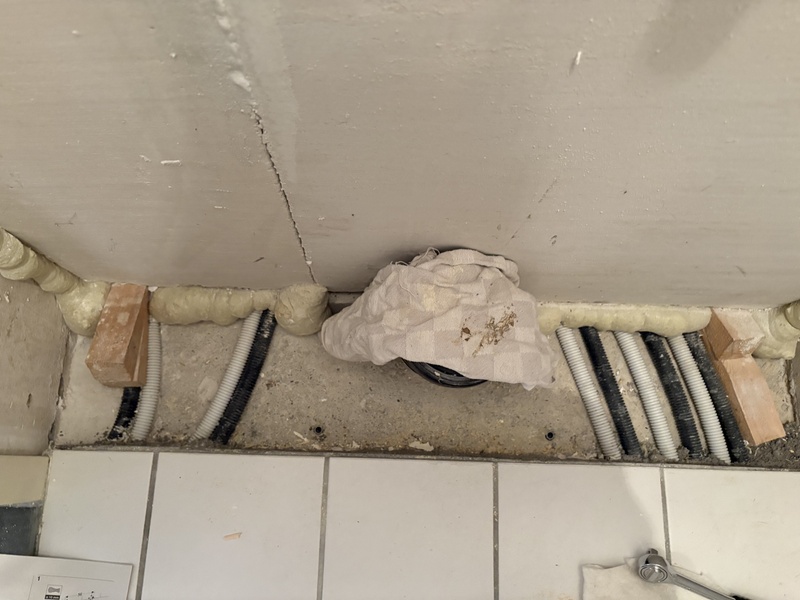

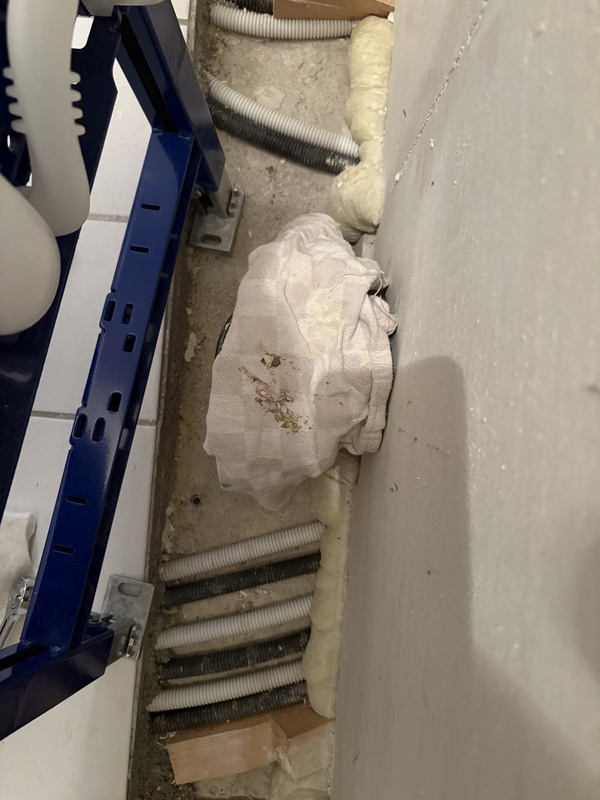

Bij het plaatsen van de voeten loop ik tegen een probleem aan: precies 2 cm achter de tegelvloer liggen meerdere verwarmingsleidingen, waardoor ik de voeten niet kan vastschroeven in de vloer. Voorheen was het een smallere reservoir die precies tussen de leidingen in valt, maar dat reservoir is niet meer verkrijgbaar.

Situatie:
• Voorzijde is tegelvloer
• Moet de voeten monteren 2 cm achter de televloer, leidingen zitten daar dus in de weg
• Achterwand en linkerzijwand zijn 7 cm gipsbetonblokken
• Rechterzijde is een draagmuur
• Frame moet wel achter de tegelrand beginnen, anders kom ik niet uit met de beplating en opbouw

Mijn vraag:
Hoe kan ik dit reservoir het beste en veiligst monteren zonder risico voor de leidingen?
Moet ik met een draagplaat werken, of kan het frame volledig via de zijbeugels worden verankerd?
Hoe doen jullie dit in de praktijk bij leidingen onder de poten?

[Krissiejj]

Er een houten balk onder maken (5-7)

[Makrolon]

Je kan de voetjes ook draaien he, kom je dan wel weg?

Anders idd balk er onder

[ Voor 20% gewijzigd door Makrolon op 22-11-2025 16:53 ]

[Kromme_plank]

Egaline/vloeivloer over de leidingen aanbrengen zodat er een vlakke oppervlakte ontstaat. Daarop een 2x3 bevestigen, vast schroeven op plek waar geen leidingen lopen. Op de 2x3 je inbouwreservoir monteren.

Let wel even op of je voldoende stelruimte in je frame hebt om de dikte van deze opbouw te compenseren.

[No Hands]

Kromme_plank schreef op zaterdag 22 november 2025 @ 19:32:
Egaline/vloeivloer over de leidingen aanbrengen zodat er een vlakke oppervlakte ontstaat. Daarop een 2x3 bevestigen, vast schroeven op plek waar geen leidingen lopen. Op de 2x3 je inbouwreservoir monteren.

Let wel even op of je voldoende stelruimte in je frame hebt om de dikte van deze opbouw te compenseren.

je kunt toch gewoon een 2x3 nemen en daar de ruimte voor de leidingen uitzagen?

[Kromme_plank]

No Hands schreef op zaterdag 22 november 2025 @ 19:38:
[...]


je kunt toch gewoon een 2x3 nemen en daar de ruimte voor de leidingen uitzagen?

Dat kan zeker.
Echter ontstaan er wel een verzwakking in het hout en is er geen loodrechte krachtoverbrenging naar de vloer.

Er zitten behoorlijk wat leidingen op de positie waar de poot moet komen, en zal je dus een grote sparing moeten zagen.
Grote sparing = veel verzwakking = veel doorbuiging. Precies wat je niet wilt bij een inbouwreservoir.

[Riesss]

Op een draadeind monteren die tussen de leidingen vast zit in het beton met een chemisch anker.
Volgens mij past er zo een m10 draadeind door de voet, die tevens draaibaar is naar bijvoorbeeld de achterzijde zodat je echt wel ergens een gat kunt boren. Die belasting in druk is prima.

[ Voor 6% gewijzigd door Riesss op 22-11-2025 20:19 ]

[grimselman]

Ik zou twee balken nemen. De eerste balk tussen de leidingen. Hoogte balk iets hoger dan de leidingen. Daarop de tweede iets langere balk.

[snifrrr]

Alleen vastzetten in een houten balkje voldoende?

[No Hands]

snifrrr schreef op zondag 23 november 2025 @ 09:27:
Alleen vastzetten in een houten balkje voldoende?

je zet het beneden vast, boven vast, je kan de hele voorkant vastzetten, hoe vast moet het?

[grimselman]

snifrrr schreef op zondag 23 november 2025 @ 09:27:
Alleen vastzetten in een houten balkje voldoende?

In de montagehandleiding staat toch uitgelegd hoe je dit moet monteren?. De bovenzijde op beide hoeken aan de wand bevestigen.

[AtomicShockwave]

Onder zet je het vooral vast zodat het niet meer kan verschuiven. Verder komt er daar alleen maar verticale druk op. Die bovenste bouten zijn wat kritischer, want daar wordt flink aan getrokken als je dikke tante Kee op de pot gaat zitten.

[snifrrr]

Bovenste bouten komen in een 7cm cellenbeton muurtje, hoe die het best vast te zetten, verankeren of is plug/schroef verbinding voldoende.

[Makrolon]

snifrrr schreef op zondag 23 november 2025 @ 13:08:
Bovenste bouten komen in een 7cm cellenbeton muurtje, hoe die het best vast te zetten, verankeren of is plug/schroef verbinding voldoende.

10mm Fisher duopower met de meegeleverde houtdraad bouten

[Pejdref]

AtomicShockwave schreef op zondag 23 november 2025 @ 10:52:
Onder zet je het vooral vast zodat het niet meer kan verschuiven. Verder komt er daar alleen maar verticale druk op. Die bovenste bouten zijn wat kritischer, want daar wordt flink aan getrokken als je dikke tante Kee op de pot gaat zitten.

De horizontale krachten zijn in de onderste bevestiging net zo groot, in tegengestelde richting. De som van de krachten moet namelijk 0 blijven als je wilt dat het op zn plek blijft staan.

[ouwefreaker]

Tip, doe klosjes onder tussen staal en muur , om evt naar de muur drukende krachten op te vangen.
Dan hoeft de vloer bevestiging niet alles op te vangen. Heb de afgelopen 2 jaar 3 toiletten gemaakt en daar op die manier uitgevoerd. Ik kwam deze tip tegen van ene loodgieter Ram op instagram .

Aanvulling voor je vraag over de cellen muur , lijm met Polimax een balkje en schroef dit op de muur op de hoogte van bovenzijde en zet daar de steunen op , heb je gelijk hout zitten voor evt boven afwerking.
Hoewel ik wel vertrouwen heb in een juiste plug.

[ Voor 30% gewijzigd door ouwefreaker op 24-11-2025 13:26 ]

[Linux gebruiker]

In ieder geval verstandig om voor Geberit te gaan, waarmee ik de verkrijgbaarheid van onderdelen voor lange tijd gegarandeerd is. Na 35 jaar kan nog onderdelen bestellen voor mijn inbouwreservoirs.
Is het mogelijk om op te metselen tot de dwarsbalk van de Duofix, om die daar op te laten rusten, aan een kant zet je hem op de vloer waar je genoeg plaats hebt, in het midden laat je hem rusten op metselwerk, aan de zijde van de leiding maak je een vloertje waar de andere zijde op kan rusten.
Hier staan wat andere Geberit mogelijkheden; https://catalog.geberit.de/de-DE/systems/CH2_101100/products

[AtomicShockwave]

Pejdref schreef op maandag 24 november 2025 @ 12:41:
[...]


De horizontale krachten zijn in de onderste bevestiging net zo groot, in tegengestelde richting. De som van de krachten moet namelijk 0 blijven als je wilt dat het op zn plek blijft staan.

Tuurlijk, maar afschuiving op een houtdraadbout/plug combinatie is een stuk minder spannend dan pure trek.

[Pejdref]

AtomicShockwave schreef op dinsdag 25 november 2025 @ 10:12:
[...]

Tuurlijk, maar afschuiving op een houtdraadbout/plug combinatie is een stuk minder spannend dan pure trek.

Je moet de onderste bouten dusdanig aanhalen dat het niet meer kan verschuiven. De bout zelf wordt dus puur op trek belast.
Als je dit niet doet gaat het schuiven in het slobgat, pas op het einde van het slobgat kan de bout afschuiving gaan opnemen.

Ik zou dat niet aandurven met hout op die manier. Dan vind ik de tip van @ouwefreaker wel een goede, om af te steunen naar achteren.

[Makrolon]

Pejdref schreef op dinsdag 25 november 2025 @ 10:40:
[...]


Je moet de onderste bouten dusdanig aanhalen dat het niet meer kan verschuiven. De bout zelf wordt dus puur op trek belast.
Als je dit niet doet gaat het schuiven in het slobgat, pas op het einde van het slobgat kan de bout afschuiving gaan opnemen.

Ik zou dat niet aandurven met hout op die manier. Dan vind ik de tip van @ouwefreaker wel een goede, om af te steunen naar achteren.

Geberit heeft pinnetjes onder de poten zitten, die prikken in het hout. Dat schuif echt niet weg.

[tux-87]

Ik zou chemische ankers in de vloer zetten en daarop stellen en dan aanstorten. Dan kan het nergens meer heen

[snifrrr]

Iemand ervaring met GIS, ik denk dat het oude reservoir een GIS systeem was.

ZIjn er geen balken onder de inbouwreservoirs te zetten met verstelbare poten die vanuit geberit zelf leverbaar zijn. Oude situatie was volgens mij ook gewoon een up320 verwerkt in een soort van geberit systeem.

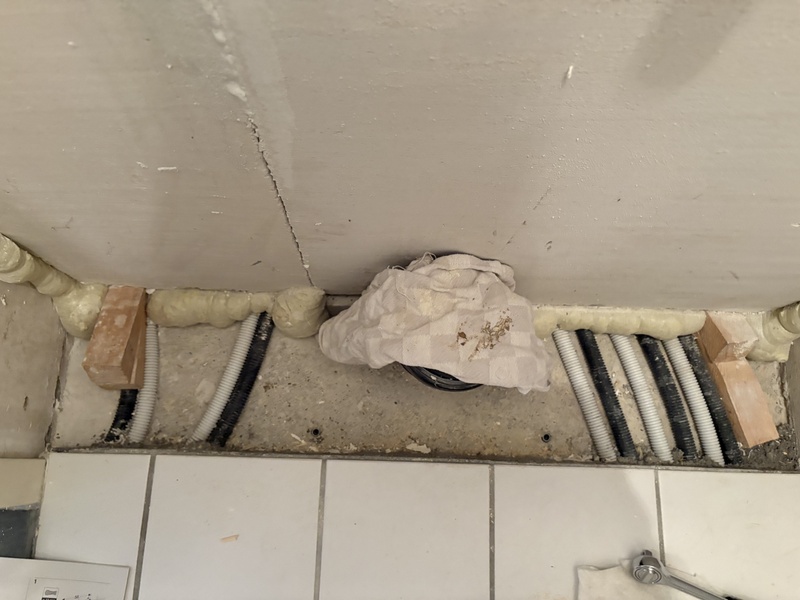

Oud situatie:

[Paul Hewson]

Als je een ingekeept balkje op de vloer niet vertrouwd zou ik gewoon een montagerail tussen de zijwanden plaatsen en daarop de poten laten rusten en vastbouten.

[Pejdref]

Dat is een Gis Easy frame, is gewoon verkrijgbaar met de UP320 en de pootjes staan als ik het goed heb iets dichter bij elkaar dan het frame dat je nu hebt.
