Binnenkort krijg ik een nieuwe inductie kookplaat.
Die kookplaat, max 11kW, vervangt mijn huidige kookplaat (max 7,4kW).
Huidige zit op een 1-fase kookgroep (2 gekoppelde automaten; restant van toen mijn groepenkast nog 1x35 ipv 3x25 was).
Nieuwe zal meen ik op een 3 fase krachtgroep moeten.
Willen jullie me alsjeblieft helpen beoordelen of ik nog met mijn huidige groepenkasten uit de voeten kan of dat het raadzaam is een ombouw te (laten) doen naar frisse nieuwe kast(en)/materialen?

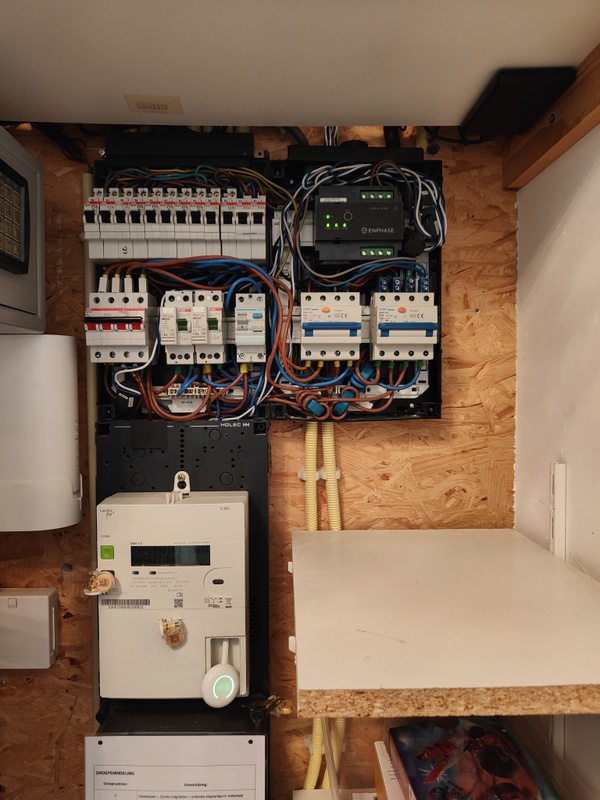

Zoals jullie op de huidige foto's zien is het geheel een beetje (te?) vol geraakt (ooit van 1 fase omgebouwd naar 3 fasen, een 3 fase Enphase PV systeem bij gekomen, een 3 fase EV laadpaal bij gekomen, etc).

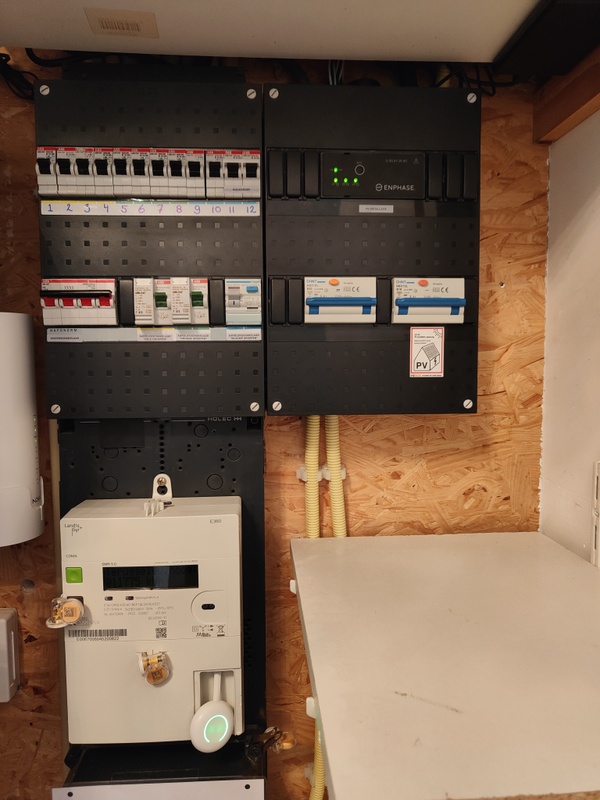

Nu zien jullie in de ABB kasten:
- 1x 40A ABB HAF hoofdschakelaar
- 3x ABB HAF 40A aardlekschakelaars (gele, groene, blauwe groepen)
- 12 x ABB HAF 16A installatieautomaten (waarvan de meest rechter twee fysiek gekoppeld zijn; kookgroep)

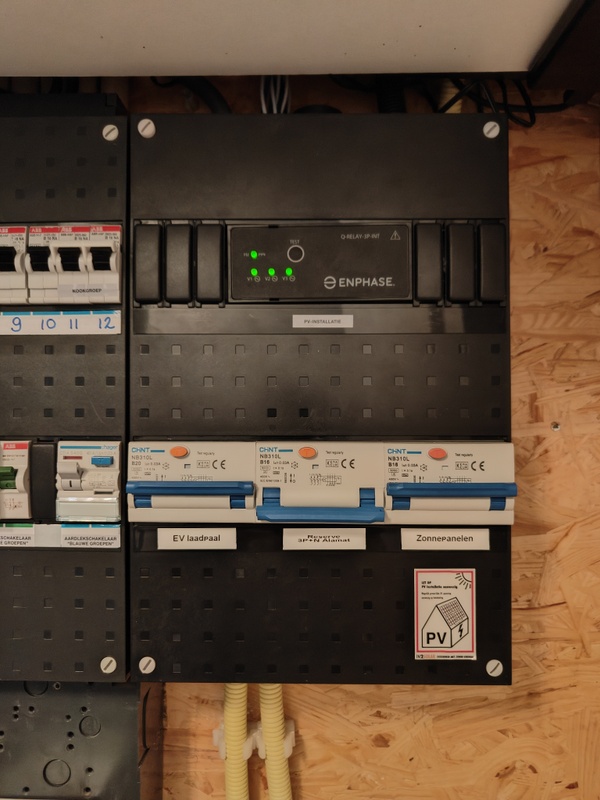

- 1x Chint NB310L 20A Alamat (EV laadpaal)
- 1x Chint NB310L 16A Alamat (PV Enphase systeem)
- 1x Enphase Q-Relay-3P-INT
Voor de nieuwe 11kW inductie kookplaat moet daar dus nog een 16A 3P+N Alamat bij komen, waarbij dan de huidige 2 groep-gekoppelde-kookgroep vervalt (en natuurlijk nieuwe 5 aderige kabel getrokken richting kookplaat).

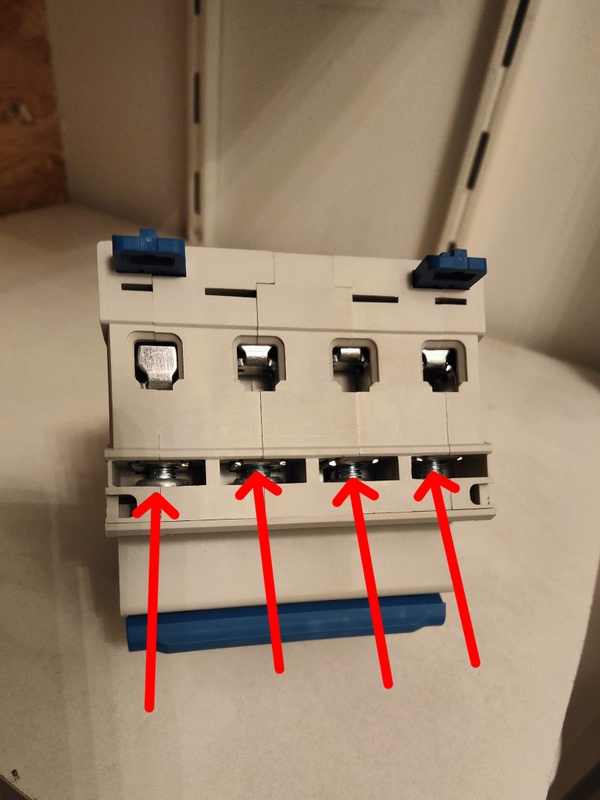

(ik heb nog een nieuwe Chint NB310L 16A Alamat op voorraad liggen)
Maar als er toch wat verander moet worden: Ik wil graag dat het geheel dan ook maar voorbereid wordt op toekomstige warmtepomp én thuisbatterijen.
Wat is daar voor nodig? Nóg twee 3 fase alamats?
Zouden jullie mee willen denken?
Ik vraag dit omdat ik ook wat meer voorbereid wil zijn als ik op zoek ga naar een lokale elektro monteur dus voor een nette upgrade kan zorgen.
Welke onderdelen zou je hergebruiken? Wat voor formaat nieuwe kast(en) zou je in deze situatie (laten) plaatsen. Weer ABB of een goedkoper (en ook goed) alternatief? Etc.
Noot: Alstublieft geen discussie over de kwaliteit van Chint. Ik heb al drie van deze alamats en ben daar oke mee.

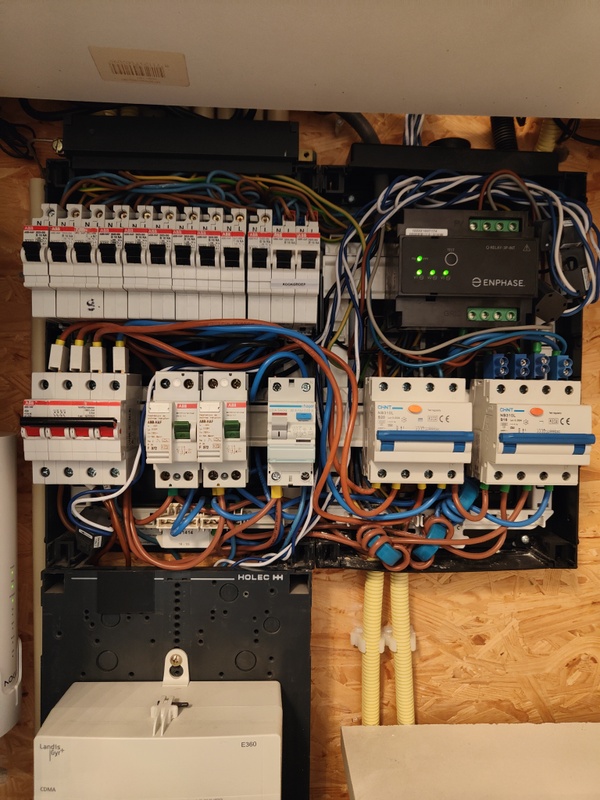

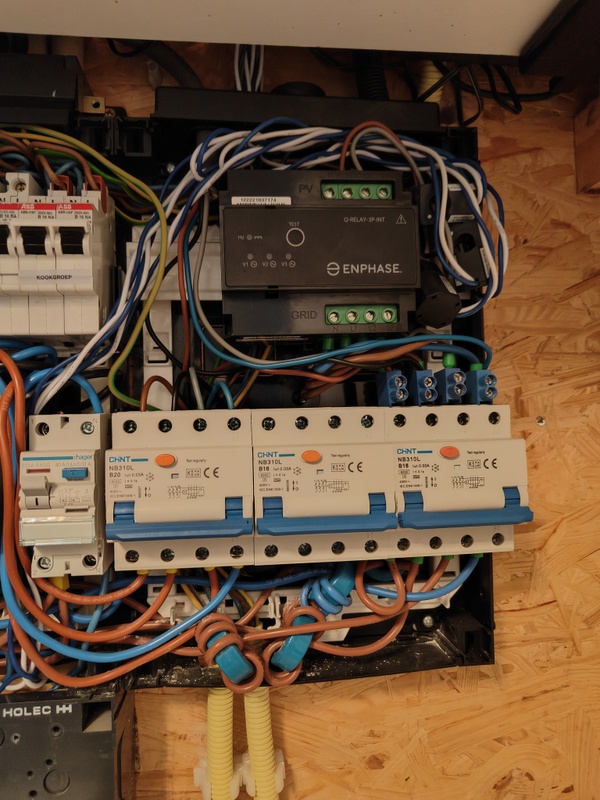

Voor nu zien jullie dat het nog al vol zit. Mogelijk niet meer aan allerlei huidige eisen voldoet. Een spaghetti is door ontstoringsspoelen voor de Enphase Envoy Gateway, 6 CT-spoelen voor verbruik, geen kamrail onder de alamats is gebruikt maar allemaal losse dikke 6mm draad, etc.
Mocht je overigens nog een tip hebben mbt een prijs/kwaliteit goede vakman in zuid-holland/zeeland voor deze klus, dan hoor ik via pb heel graag.
