Vloerbalken en plafond

[grasmaaier]

Hallo,

wij hebben een tekening gekregen voor de verbouwing. Willen jullie eens meekijken? De vloerbalken worden op de hsb wanden gelegd. De hsb wanden hebben twee vloerregels, dan de stijlen en bovenaan ook twee regels. Terwijl ze de gehele vloer gaan dragen. Ik zie bij de beschrijving van de L.. 2 of 3 balken verlijmd en vernageld, maar ik zie niet hoe die geplaatst moeten worden. Is dat rechtop aan de achterkant zoals op het kapplan detail? of juist plat, dus net als de normale regels maar dan dus 3?

Hoe lezen jullie dit?

[ Voor 18% gewijzigd door grasmaaier op 14-11-2025 21:15 ]

[D.deJong]

Deze tekening is niet gemaakt door een rommelaar, vanwaar de argwaan jegens de vakman?

[grasmaaier]

Ik vraag om verduidelijking.

[robotomizer]

De liggers/L balken worden staand geplaatst, anders zouden ze nooit genoeg draagkracht hebben volgens mij.
Keurig plannetje

[Fr33z]

Ik snap t vertrekpunt qua vraag niet TS. Wat wil je nou weten en waar zit je mee? HSB wanden bouw je standaard met een/twee regels, dan stijlen verticaal en dan weer 1 of 2 regels er op. Dat gebeurt in miljoenen huizen zo en werkt goed.

Balken plaats je een kwartslag gedraaid dus met de smalle kant naar boven vanwege de betere draagkracht in die richting. Soms maak een dikkere balk door er twee tegen elkaar aan te spijkeren en lijmen, wederom.een beproefd concept.dat prima sterk is.

[grasmaaier]

Wat je beschrijft is ook hoe ik het in mijn hoofd heb.

Wat ik mij afvraag is of de regels boven de kozijnen ipv twee dik soms drie dik moeten zijn. Of wordt er bedoeld dat bovenop de standaard twee regels ook nog twee of drie regels rechtopstaand komen. Zoals bij L4. Daar staat drie dubbele als verlijmd en vernageld. Waar verwijst de toevoeging acjte r de L naar?

[ Voor 6% gewijzigd door grasmaaier op 15-11-2025 14:58 ]

[RonnieKo]

grasmaaier schreef op zaterdag 15 november 2025 @ 14:57:
Wat ik mij afvraag is of de regels boven de kozijnen ipv twee dik soms drie dik moeten zijn. Of wordt er bedoeld dat bovenop de standaard twee regels ook nog twee of drie regels rechtopstaand komen. Zoals bij L4. Daar staat drie dubbele als verlijmd en vernageld. Waar verwijst de toevoeging acjte r de L naar?

Ligger L4 vangt een dwarsbalk (balk L2) daarom zal deze zwaarder moeten zijn. Daarom de extra regels. De 2s en 3s zijn extra stijlen in de wand om de extra krachten van de Ligger L4 op te vangen en over te brengen op de fundering. SLS betekent Scandinavian Lumber Standard dat is voor hout uit Scandinavië. Daarnaast zie C24 staan dat is de kwaliteit van het hout. Bij alle openingen aan de buitenzijde zie je ook stalen liggers staan. Dat zijn de lateien voor de openingen in het buitenblad op te vangen.

[Fr33z]

grasmaaier schreef op zaterdag 15 november 2025 @ 14:57:
Wat je beschrijft is ook hoe ik het in mijn hoofd heb.

Wat ik mij afvraag is of de regels boven de kozijnen ipv twee dik soms drie dik moeten zijn. Of wordt er bedoeld dat bovenop de standaard twee regels ook nog twee of drie regels rechtopstaand komen. Zoals bij L4. Daar staat drie dubbele als verlijmd en vernageld. Waar verwijst de toevoeging acjte r de L naar?

Nee dat is niet zo.maar waarom zo moeilijk? Jij gaat t zo te lezen door iemand anders laten maken (toch?). Er staat gewoon precies wat er moet gebeuren. Geen extra regels (horizontale balken) maar wel vaak 2 of 3 stijlen (verticale balken) om de liggers goed te ondersteunen en knikken te voorkomen.

[pman63]

Waarom vraag je de tekenaar niet om uitleg? Die zal heus wel weten van de hoed en de rand.

[grasmaaier]

RonnieKo schreef op zaterdag 15 november 2025 @ 19:08:
[...]


Ligger L4 vangt een dwarsbalk (balk L2) daarom zal deze zwaarder moeten zijn. Daarom de extra regels. De 2s en 3s zijn extra stijlen in de wand om de extra krachten van de Ligger L4 op te vangen en over te brengen op de fundering. SLS betekent Scandinavian Lumber Standard dat is voor hout uit Scandinavië. Daarnaast zie C24 staan dat is de kwaliteit van het hout. Bij alle openingen aan de buitenzijde zie je ook stalen liggers staan. Dat zijn de lateien voor de openingen in het buitenblad op te vangen.

Bedankt voorr je reacte. Dit begrijp ik. Begrijp ik dan goed dat je bedoelt dat de extra regel dus plat komt te liggen zoals ik heb getekend in optie A? L4 is dan onderdeel van de HSB wand. feitelijk gewoon een extra regel in de HSB wand verwerkt. (ik zie dat mijn tekening niet 100% correct is. Ik had de stijlen dan 3,7 cm korter moeten tekenen bij optie A om wel gelijke hoogte te houden als bij optie B ) Bij mijn zijaanzicht zou je dan een extra regel zien liggen,

wat mijn verwarring ook veroorzaakt is dat er bij L5 en L6 gesproeken wordt over de randbalk, 3 of 4 stijlen in de randbalk. En dat er bij L2, L3 enL4 niet over de rand alk wordt gesproken.

[ Voor 24% gewijzigd door grasmaaier op 16-11-2025 08:04 ]

[RonnieKo]

grasmaaier schreef op zondag 16 november 2025 @ 07:35:
[...]
L4 is dan onderdeel van de HSB wand. feitelijk gewoon een extra regel in de HSB wand verwerkt

Dat kan heel goed. Dat is wat de constructeur bedacht heeft om de opening op te vangen.

grasmaaier schreef op zondag 16 november 2025 @ 07:35:
wat mijn verwarring ook veroorzaakt is dat er bij L5 en L6 gesproeken wordt over de randbalk, 3 of 4 stijlen in de randbalk. En dat er bij L2, L3 enL4 niet over de rand alk wordt gesproken.

Grotere overspanning (zoals openslaande deuren) of een overspanning waarbij meer krachten moet worden opgevangen. Dan heb je een zwaardere constructie nodig.

Het ligt helemaal hoe de constructeur het een en ander berekend. Twee verlijmde en vernagelde regels kunnen ook als een balk werken. Een balk is meestal in een vast leverbare (hout)maat. Die kan dan uit één stuk zijn of gelamineerd. Een balk is meestal duurder dan het toepassen van een paar extra regels in de wand. Zeker bij kleine overbruggingen.

De constructeur zal met liefde wel uitleggen waarom het een en ander zo is uitgerekend en bepaald

[ Voor 4% gewijzigd door RonnieKo op 16-11-2025 09:06 ]

[grasmaaier]

nog adviezen over de constructielijm?

[Freeaqingme]

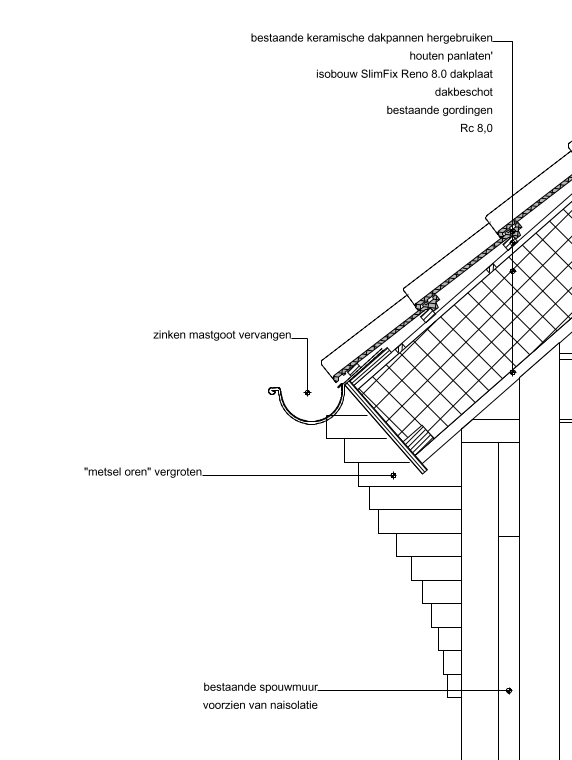

Ik heb nog 1 suggestie waar je naar zou kunnen kijken, en dat is de plaatsing van de goot ten opzichte van de isolatieplaten. Zoals die nu getekend zijn zou je recht tegen de zijkant van die platen aankijken vanaf de grond. En ik weet niet of/hoe dat er uit gaat zien.

Zo hadden wij eerst een (concept)vergunning aangevraagd die onder andere daar op afgewezen werd.

Afgewezen (door de welstand):


Uiteindelijke versie:


Dat gaat dus enkel om hoe het er esthetisch uitziet, niet over of het dak 't wel kan dragen of iets dergelijks.
