Vloerverwarming verdeler verkeerd aangesloten op CV?

[kaasaanfiets]

Onlangs heeft een installateur buizen gelegd en aangesloten van de verdeler op de begane grond naar mijn CV op zolder met Uponor.

Nu heb ik gister het opstart protocol voor mijn nieuwe vloer gestart waarmee ik de eerste 2 dagen hem op 20 graden moet laten staan.
Dus thermostaat woonmaker op 20, thermostaat van verdeler op 20. Alleen werd er niks warm. er veranderde ook niks aan de temperatuur in huis (17 uur later was het zelf 0.5 graad kouder in huis)

Dus toen heb ik de thermostaat van de verdeler wat open gedraaid. Toen merkte ik dat de blauwe leiding als eerste warm werd. Ik had verwacht dat de rode als eerste warm zou moeten worden. (rood aanvoer, blauw retour)?

De linker met de blauwe afsluit kraan werd dus als eerst warm.

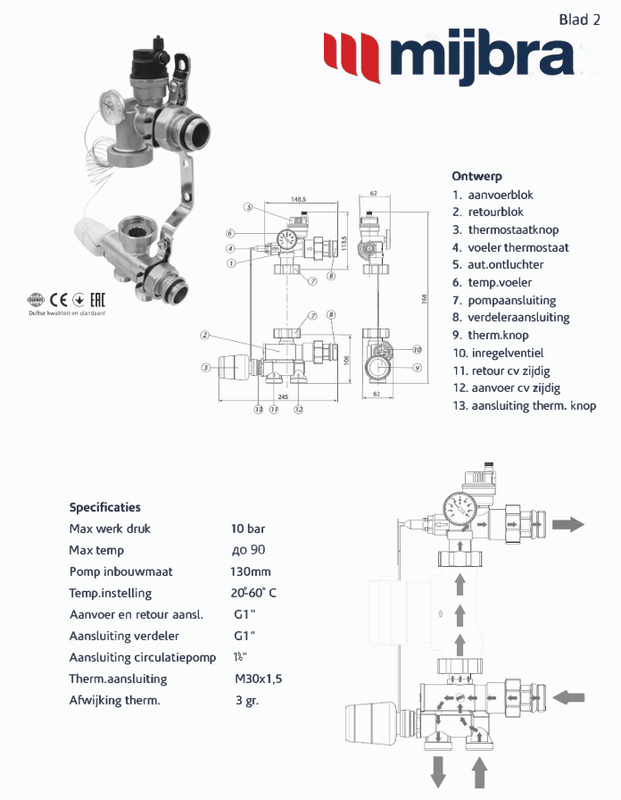

De handleiding van deze Mijbra RVS verdeler: https://braakmanbv.nl/wp-...omp-onder-aansluiting.pdf
Op pagina 2 staat: 11. retour cv zijdig en 12. aanvoer cv zijdig


Als ik de leiding van blauw volg naar de CV en zit deze links aangesloten. Ik heb de handleiding erbij gepakt en daar staat: CV aanvoerleiding.
Als leek denk ik dan, daar komt de aanvoer van de cv op. Dus die moet op de rode aansluiting van de vloerverwarming verdeler?

De installateur geeft aan dat dit juist op de blauwe moet. En dat alles zo goed is aangesloten.

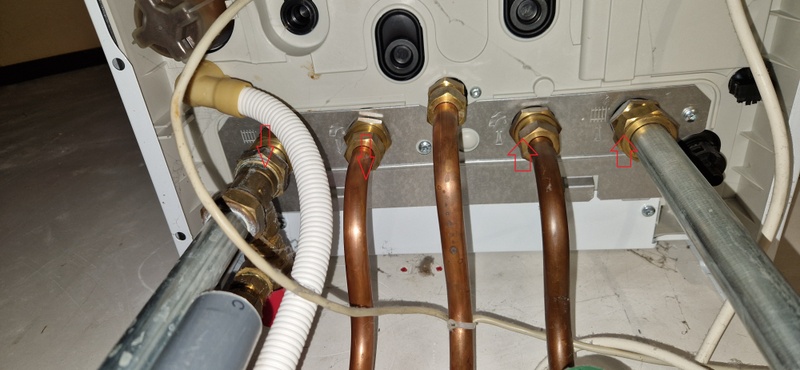

CV: AWB Thermoelegance 4 /a2

De linker aansluiting daar staat ook een pijl bij maar zie je niet op de foto.

Installatiehandleiding: Zie A: Aanvoerleiding CV.


Kan iemand hier meer over vertellen?


Edit ohja nog even vergeten: De druk van de CV ketel verschilt met de druk die de meter op de verdeler aangeeft. Klopt dat?
De cv staat ergens tussen de 1.5 en 1.8 (afhankelijk of hij aanslaat denk ik)
De verdeler staat op: 2.4 BAR

[ Voor 3% gewijzigd door kaasaanfiets op 02-11-2025 21:18 ]

[naftebakje]

- Dat je het huis niet warm krijgt met 20° is niet vreemd, er zit altijd wat tolerantie (en hysterese) op een thermostaatknop. Beetje meer opendraaien idd.
- Het ziet er idd naar uit dat de buizen verkeerd zijn aangesloten. Het hangt af van de opbouw van de pompgroep van je verdeler of dat een probleem is; bij radiatoren is het vaak een probleem omdat de thermostaatkraan lawaai maakt bij omgekeerde flow.
- Dat de druk verschilt tussen verschillende meters: ja, is normaal. Als je op twee punten meet 1) op dezelfde hoogte én 2) zonder dat er pompen draaien én 3) met perfecte drukmeters; dan meet je dezelfde waarde. Je drukmeter kan wat afwijken, de pompen draaien en geven wat druk, en wellicht staat je ketel hoger dan de verdeler.

Best nog eens bellen naar de installateur, en uitleggen dat je echt overtuigd bent dat het verkeerd is aangesloten. Begin vriendelijk, maar als je een stuk nog niet betaald hebt wacht je daar best mee.

[GarBaGe]

Dat je blauwe leiding eerst warm wordt, is wel raar.
Bij mij is de rode leiding altijd de warme aanvoer en blauw de koude afvoer.

[pman63]

Thermostaat woonkamer kun je bij opstarten zo is mij verteld ook beter op 30 zetten om er zo voor te zorgen dat er ook een warmtevraag is. Het lijkt dat de thermostaat bij de verdeler nu op bijna 60 staat dat is sowieso teveel, max 40 maar pas nadat je het opstookprotocol helemaal doorlopen hebt (daar hoort het afkoelen ook nog bij)

[kaasaanfiets]

naftebakje schreef op maandag 3 november 2025 @ 12:31:
- Dat je het huis niet warm krijgt met 20° is niet vreemd, er zit altijd wat tolerantie (en hysterese) op een thermostaatknop. Beetje meer opendraaien idd.
- Het ziet er idd naar uit dat de buizen verkeerd zijn aangesloten. Het hangt af van de opbouw van de pompgroep van je verdeler of dat een probleem is; bij radiatoren is het vaak een probleem omdat de thermostaatkraan lawaai maakt bij omgekeerde flow.
- Dat de druk verschilt tussen verschillende meters: ja, is normaal. Als je op twee punten meet 1) op dezelfde hoogte én 2) zonder dat er pompen draaien én 3) met perfecte drukmeters; dan meet je dezelfde waarde. Je drukmeter kan wat afwijken, de pompen draaien en geven wat druk, en wellicht staat je ketel hoger dan de verdeler.

Best nog eens bellen naar de installateur, en uitleggen dat je echt overtuigd bent dat het verkeerd is aangesloten. Begin vriendelijk, maar als je een stuk nog niet betaald hebt wacht je daar best mee.

Hier staat letterlijk dat 11 retour CV zijdig is.
en 12 aanvoer CV zijdig.
En de flow van het water. Nu weet ik alleen niet hoe het uit maakt of die flow andersom loopt. Alleen zo hoort het dus niet.

GarBaGe schreef op maandag 3 november 2025 @ 12:50:
Dat je blauwe leiding eerst warm wordt, is wel raar.
Bij mij is de rode leiding altijd de warme aanvoer en blauw de koude afvoer.

Dat vond ik dus ook. De installateur zei dat dit klopte dat de blauwe eerst warm werd.
Hij zei, blauw is de warme kant, rood is de koude kant...

pman63 schreef op maandag 3 november 2025 @ 13:21:
Thermostaat woonkamer kun je bij opstarten zo is mij verteld ook beter op 30 zetten om er zo voor te zorgen dat er ook een warmtevraag is. Het lijkt dat de thermostaat bij de verdeler nu op bijna 60 staat dat is sowieso teveel, max 40 maar pas nadat je het opstookprotocol helemaal doorlopen hebt (daar hoort het afkoelen ook nog bij)

Klopt dit is een oude foto. Hij staat nu gewoon op 20 graden.

[No Hands]

kaasaanfiets schreef op maandag 3 november 2025 @ 14:36:


[...]

Dat vond ik dus ook. De installateur zei dat dit klopte dat de blauwe eerst warm werd.
Hij zei, blauw is de warme kant, rood is de koude kant...

[...]

Dan zitten de kranen op de verkeerde leidingen, dan mag hij dat nog even komen omdraaien. Dus langskomen moet sowiezo, kan hij gelijk even controleren of de rest wel goed zit.

[GarBaGe]

Als ik naar de foto kijk, zit de pomp van de vloerverwarming en de warmte sensor op de rode groep aangesloten.
De sensor en pomp zit toch aan de aanvoer kant?
Niet aan de afvoer kant?
Volgens mij zit het simpelweg verkeerd om.
Kan die installateur niet ff langskomen om te zorgen dat je vloerverwarming WEL warm wordt?

[BlueKeenan]

Welke installateur zal ooit denken dat blauw gelijk staat aan warme zijde?

Als die een mengkraan aansluit en je hebt 2 slangen, 1 rode en 1 blauwe, sluit deze installateur dan de rode aan op de warmwaterleiding?

De aanvoer / retour zijn omgewisseld. Dit gaat nooit werken. Die 2 leidingen moeten omgewisseld worden.

Maar sowieso bel de installateur op en zeg dat het niet werkt en of zit dit willen komen regelen, je hoeft niet eens in details te treden, zij zijn verantwoordelijk voor een werkende installatie.

"Hallo installateur, ik krijg het niet warm"

[aap]

kaasaanfiets schreef op maandag 3 november 2025 @ 14:36:
Klopt dit is een oude foto. Hij staat nu gewoon op 20 graden.

Ik heb niet zoveel verstand van vloerverwarming, maar volgens mij stel je de thermostaat op de verdeler in op de temperatuur die je wilt dat het water heeft aan de warme kant van het circuit. Die moet hoger zijn dan de gewenste temperatuur in de kamer, want anders is er geen/nauwelijks warmteoverdracht. Bij ons staat die op 30 / 35 graden.

[laurens0619]

aap schreef op maandag 3 november 2025 @ 16:33:
[...]

Ik heb niet zoveel verstand van vloerverwarming, maar volgens mij stel je de thermostaat op de verdeler in op de temperatuur die je wilt dat het water heeft aan de warme kant van het circuit. Die moet hoger zijn dan de gewenste temperatuur in de kamer, want anders is er geen/nauwelijks warmteoverdracht. Bij ons staat die op 30 / 35 graden.

Ik zat net aan hetzelfde te denken maar twijfelde omdat ik zelf geen thermostaat heb omdat ik warmtepomp heb

Maar die thermostaat zit er toch omdat je cv, voor bv radiatoren, 60gr maakt en je geen 60gr in je vloer wilt pompen maar bv 30-40 graden?
De thermostaat is dus puur om je aanvoertemp te bepalen en staat los van je ruimtethermostaat die je wel op 20 zet

Hoe hoog je hem moet zetten hangt van je isolatie/vvw af

Verder lijkt die idd verkeerdom aangesloten te zijn. Als ik er op google komt t vrij vaak voor.
Ik geloof dat het verkeerdom toch ook functioneel zou moeten zijn behalve je flowmeters? Ik zou hem iig terug laten komen

[ Voor 12% gewijzigd door laurens0619 op 03-11-2025 21:28 ]

[naftebakje]

aap schreef op maandag 3 november 2025 @ 16:33:
[...]Ik heb niet zoveel verstand van vloerverwarming, maar volgens mij stel je de thermostaat op de verdeler in op de temperatuur die je wilt dat het water heeft aan de warme kant van het circuit. Die moet hoger zijn dan de gewenste temperatuur in de kamer, want anders is er geen/nauwelijks warmteoverdracht. Bij ons staat die op 30 / 35 graden.

Ja, maar TS is bezig met opstookprotocol dus dan zet je die even op vreemde waardes.

[kaasaanfiets]

Even een update over dit verhaal.
Ik heb er een andere installateur bij gehaald. Die gaf aan dat het inderdaad verkeerd zat aangesloten.

Ik had dit de installateur ook verteld en die stond gister voor de deur om de boel nog eens te bekijken.
In eerste instantie was het volgens hem toch goed. Maar toen liet ik hem letterlijk de leiding volgen naar de CV op zolder daar zag hij dat het inderdaad niet goed zat.
Hij gaf aan dat bijna alle CV ketels waar hij aan werkte de warme kant rechts hadden en de retour links.

Hij bood z'n excuses aan en ging meteen aan de slag om de leidingen om te wisselen.

Erg fijn dus.

Helaas is er door deze actie wel wat lucht in het systeem gekomen terwijl ik de leidingen van de vloerverwarming voor mijn gevoel mooi ontlucht had.
Volgens mij zit er een automatische ontluchter op het systeem, maar weet iemand hoe dit werkt? Er zit een heel klein dopje op. met een gaatje aan de zijkant. Die heb ik een beetje los gedraaid zodat hij niet helemaal vast zit.
Is dat voldoende?

Volgens deze 'instructies' https://online-vloerverwa...mp-in-bedrijf-stellen.pdf
Pagina 3 stap 4: Automatische ontluchter. Moet het zwarte dopje iets open staan om te kunnen ontluchten.
Ik heb alleen geen zwart dopje maar een metaalkleurig dopje, ik neem aan dat dit gewoon goed is zo?

[naftebakje]

Dat is wellicht zo´n ontluchter met een ´opzwellend papiertje´ in, wat door op te zwellen afdicht. Als het opdroogt (omdat er lucht tegenaan zit, en geen water) krimpt het en laat het de opening vrij, waardoor er wordt ontlucht.
Dat kan je idd ´dichtdraaien´ tegen lekken, en een beetje losdraaien om te laten werken.

Is bij mij ook metalen dopje met gaatjes aan zijkant.
