Pioneer avic z830 dab camera aansluiten

[HansWeerzien]

Hallo,
Ik wil graag mijn camera (pioneer ndbc9)

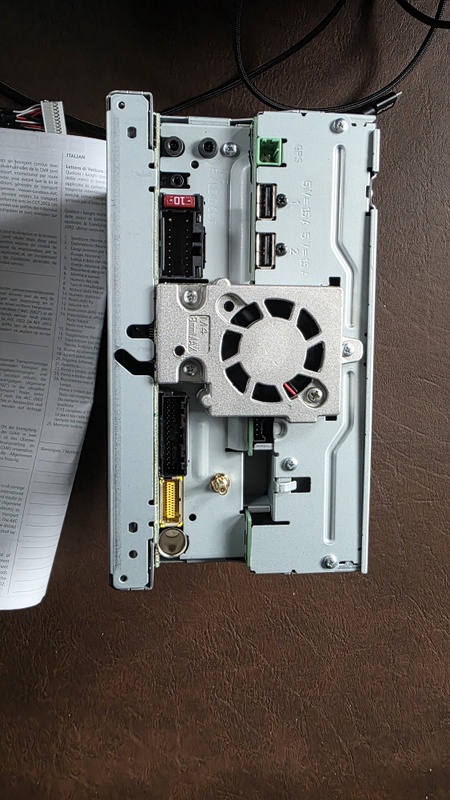

Aansluiten op mijn pioneer avix z830 radio de rode draad van de camera is aangesloten op stroom. Alleen zit er achter in de radio geen gele tulp aansluiting voor de camera, deze zit tevens ook niet aan de bedrading die achter de radio hangt. Ik even een foto toegevoegd van de aansluitingen van de radio en een schema die ik kon vinden om de camera aan te sluiten. Echter zit die verloop kabel er niet bij. Kan iemand mij verder helpen met de naam van de verloop kabel? Alvast bedankt

[The Eagle]

Je moet even goed lezen. Alle aansluitingen die je daar op je eerste plaatje ziet zijn outputs, geen inputs. Wat je laat zien is voor een rear display, niet voor een camera.
Handleiding pagina 6 https://pioneer-car.eu/nl...853eaaf7ef0aaecee581d662/
Daar staat de camera genoemd en ook dat daar de kabel bij zit. Ook moet je een paarse aansluiting maken ivm inschakelen camera bij achteruit rijden.

[HansWeerzien]

Top, bedankt voor je snelle reactie. Komt mijn volgende vraag. Nu ik even goed gelezen heb op pagina 6 wordt er meer duidelijk. Ik ben dus opzoek naar het stukje kabel die vanaf de radio eindigt op 2 tulpjes (nr 5 en 6) waar ik de camera op aan kan sluiten. Ik kan alleen nergens vinden hoe dat stukje heet

[The Eagle]

Ik denk dat je een kabel met heel veel aansluitingen hebt en aan de andere kant een platte stekker die in de zwarte aansluiting naast de gele moet. Kijk eens of daar de kleuren bij zitten die in de handleiding genoemd worden?

Als je die kabel niet hebt mis je serieus iets en kun je neem ik aan de rest ook niet fatsoenlijk aansluiten namelijk

Kan ook zijn dat er ergens een losse kabel of kabels hangt in de juiste kleur(en). Heb je de radio nieuw gekocht of zat ie er al in?

[ Voor 16% gewijzigd door The Eagle op 29-10-2025 22:26 ]

[The Eagle]

En welke auto gaat het om?
