Kan vul/aftapkraan niet vinden

[Robinson00]

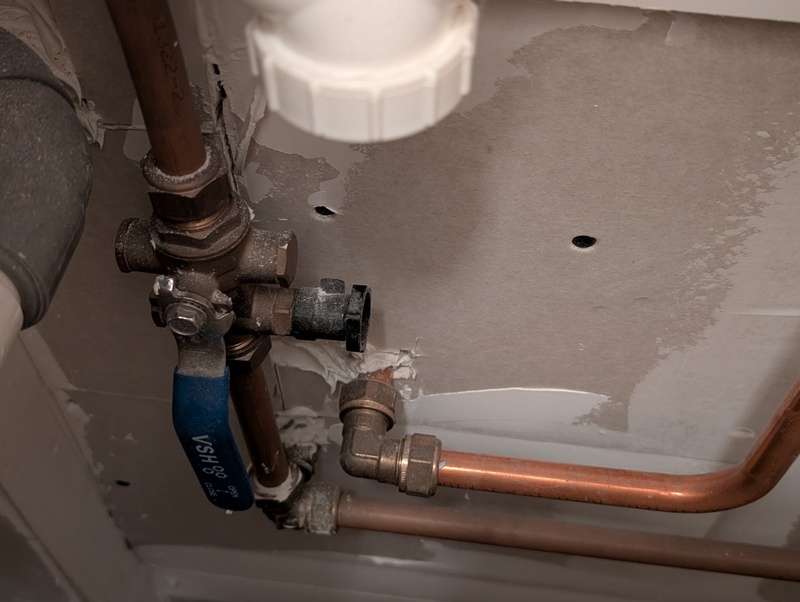

Goedendag, ik wil graag een vraag stellen, ik wil mijn cv installatie bijvullen, dit heb ik wel eerder gedaan, maar begin dit jaar heb ik een andere cv ketel gekregen, maar deze heeft hele andere aansluitingen, nu weet ik het niet meer. Er zit een eind onder de ketel wel een hendel van VSH. Is dat zwarte deel aan de rechterkant de aansluiting?

[franssie]

gekregen, dus huur? Lijkt erop dat ze de vulkraan vergeten zijn. Ik ken overigens ook wel woningen waar de vulkraan helemaal ergens anders zit, bijvoorbeeld in de badkamer bij een radiator.

[Robinson00]

Ja, huur inderdaad. Ik voeg nog een foto toe van de onderkant van de ketel. De vulslang die er altijd bij zit is ook in ene weg, die hebben ze meegenomen blijkbaar.

[Robinson00]

[Cybersijp]

Dat is een kogelkraan met terugstroomklep en aftapper(het zwarte deel) Kon zo maar eens dat dat je koudwatervoorziening is waar je de boel mee kan vullen . Rare is wel hij staat nu al open . Heb je niet wat meer duidelijkheid hoe je leidingen vanuit de cv lopen / aansluitingen ? nog ff naar de foto gekeken maar je kan bij je inlaatcombinatie met de rode hendel(on off ) vullen . Je zet cv uit , je ziet op het linker schermpje dan de druk . Openen tot de juiste druk , en weer sluiten dus

[ Voor 27% gewijzigd door Cybersijp op 26-10-2025 16:15 ]

[franssie]

Vreemd. En nog vreemder is dat na installatie an de ketel het systeem wel op druk gebracht is.
Dus het kan wel.
Staat er iets over in de handleiding van je ketel die ze verplicht bij je hebben achtergelaten?

[Robinson00]

Staat er iets over in de handleiding van je ketel die ze verplicht bij je hebben achtergelaten?

Ja gewoon het standaard verhaal, sluit de slang aan op de vul/aftapkraan onder het toestel, maar nergens precies aangegeven welke, ook geen tekening

[franssie]

Een foto van de hele installatie is wel handig, want je hebt, voor ik nu kan zien, nu ook geen gasaansluiting

[Robinson00]

nog ff naar de foto gekeken maar je kan bij je inlaatcombinatie met de rode hendel(on off ) vullen . Je zet cv uit , je ziet op het linker schermpje dan de druk . Openen tot de juiste druk , en weer sluiten dus

Ok, maar waar moet de slang dan precies op? Moet ik aan die grijze knop op de voorkant draaien?

[AtRi]

franssie schreef op zondag 26 oktober 2025 @ 16:17:
Een foto van de hele installatie is wel handig, want je hebt, voor ik nu kan zien, nu ook geen gasaansluiting

Misschien even je bril opzetten.

[Robinson00]

Een foto van de hele installatie is wel handig, want je hebt, voor ik nu kan zien, nu ook geen gasaansluiting

Ik had nog een tweede foto bijgevoegd later

[franssie]

Robinson00 schreef op zondag 26 oktober 2025 @ 16:21:
[...]


Ik had nog een tweede foto bijgevoegd later

Ah ik dacht dat die van de vorige ketel was.

[PeteSplit]

Op de tweede foto heb je een verbinding tussen het koud water en het cv water met een rode hendel (on / off) die nu omhoog staat. Deze kun je een kwartslag draaien om te vullen.

Aansluitingen onder de ketel
CV-water / Warm drinkwater rood / Gas geel / Koud drinkwater blauw / CV-water

Tegenwoordig is een vaste verbinding toegestaan, vroeger moest je met een slang vullen,

[ Voor 14% gewijzigd door PeteSplit op 26-10-2025 16:30 ]

[Robinson00]

Op de tweede foto heb je een verbinding tussen het koud water en het cv water met een rode hendel die nu omhoog staat. Deze kun je een kwartslag draaien om te vullen.

Maar de slang moet dan vooraan aangesloten worden? Die grijze knop aan de voorkant waarop o.a 1/2" en 8 bar staat kan ik losdraaien en daarachter zit de
aansluiting?

[PeteSplit]

Robinson00 schreef op zondag 26 oktober 2025 @ 16:29:
[...]


Maar de slang moet dan vooraan aangesloten worden? Die grijze knop aan de voorkant waarop o.a 1/2" en 8 bar staat kan ik losdraaien en daarachter zit de
aansluiting?

GEEN slang en zwarte knop NIET draaien !!! Is druk overloop, komt veel water uit

Rood on / off kraantje een kwartslag naar rechts draaien om te vullen, zonder slang, is vaste verbinding

[ Voor 10% gewijzigd door PeteSplit op 26-10-2025 16:34 ]

[franssie]

PeteSplit schreef op zondag 26 oktober 2025 @ 16:25:
Op de tweede foto heb je een verbinding tussen het koud water en het cv water met een rode hendel (on / off) die nu omhoog staat. Deze kun je een kwartslag draaien om te vullen.

Aansluitingen onder de ketel
CV-water / Warm drinkwater rood / Gas geel / Koud drinkwater blauw / CV-water

Tegenwoordig is een vaste verbinding toegestaan, vroeger moest je met een slang vullen,

oh wauw dat dat mag tegenwoordig. Ik kreeg al op mijn flikker omdat er een terugslagklep bleek te missen in mijn installatie waardoor in theorie er CV water in het drinkwater deel zou kunnen komen (niet dat dat makkelijk te realiseren is als je maar een beetje nadenkt maar soit). Bij een vaste verbinding is het makkelijker om per ongeluk de kraan open te duwen als er iets tegenaan valt oid.

[Robinson00]

GEEN slang en zwarte knop niet draaien !!! On / off kraantje een kwartslag naar rechts om te vullen

Ooh, ik snap het nu, dat is alles? Er is helemaal geen slang meer nodig, hij vult zelf bij als je dat kraantje naar rechts draait? Vandaar dat ze mijn vulslang hadden meegenomen bij het plaatsen van deze ketel. Ik wist helemaal niet dat het tegenwoordig zonder slang kan

[Will_M]

PeteSplit schreef op zondag 26 oktober 2025 @ 16:31:
[...]


GEEN slang en zwarte knop NIET draaien !!! Is druk overloop, komt veel water uit

Rood on / off kraantje een kwartslag naar rechts draaien om te vullen, zonder slang is vaste verbinding

En voor @Robinson00

Dat 'Zwarte Ding' (Knop) is het overdrukventiel van een zogenaamde 'Inlaat Vul Combinatie' (Oftewel een IVC, zoals er ook opstaat).

[PeteSplit]

franssie schreef op zondag 26 oktober 2025 @ 16:34:
[...]

oh wauw dat dat mag tegenwoordig. Ik kreeg al op mijn flikker omdat er een terugslagklep bleek te missen in mijn installatie waardoor in theorie er CV water in het drinkwater deel zou kunnen komen (niet dat dat makkelijk te realiseren is als je maar een beetje nadenkt maar soit). Bij een vaste verbinding is het makkelijker om per ongeluk de kraan open te duwen als er iets tegenaan valt oid.

Als het goed is, zit in de verbinding een eenrichtingsklep
het cv-water mag inderdaad niet in het drinkwater komen
maar het mag tegenwoordig aan elkaar vast zitten

[ Voor 3% gewijzigd door PeteSplit op 26-10-2025 16:39 ]

[franssie]

PeteSplit schreef op zondag 26 oktober 2025 @ 16:38:
[...]


Als het goed is, zit in de verbinding een eenrichtingsklep
het cv-water mag inderdaad niet in het drinkwater komen

Lijkt me logisch, ik doelde eigenlijk meer op het risico dat dat kraantje per ongeluk open blijft staan en zo de druk in het CV circuit te hoog wordt. Daarom altijd de slang loshalen 'vroeger' ...

[PeteSplit]

franssie schreef op zondag 26 oktober 2025 @ 16:39:
[...]

Lijkt me logisch, ik doelde eigenlijk meer op het risico dat dat kraantje per ongeluk open blijft staan en zo de druk in het CV circuit te hoog wordt. Daarom altijd de slang loshalen 'vroeger' ...

De rode knop is beveiliging tot 3 bar , is ongeveer water leiding druk en beveiligd de ketel
De zwarte knop is beveiliging van de installatie en is tot 8 bar
Dus er kan eigenlijk niets mis gaan

[Robinson00]

Het is gelukt hoor, wist echt niet dat het tegenwoordig zonder vulslang kan, dit is echt heel simpel nu, bedankt allemaal.

[Cybersijp]

AtRi schreef op zondag 26 oktober 2025 @ 16:21:
[...]

Misschien even je bril opzetten.

Was een ninja edit , eerst stond t plaatje er nog niet . En heb standaard een bril op mijn giechel
