Vervanging Patchpaneel / aansluiten nieuwe kabels

[ckoopmanschap]

Mijn vraag
Ik heb vijf jaar geleden een woning gekocht met een (ik vermoed een) patchpaneel uit 2008. De datakabels (12 stuks) zijn bij de bouw hierop aangesloten. Ik weet niet wat voor apparaat het precies is, want ik kan er niets over vinden. Dit paneel is vervolgens aangesloten op een D-Link DG31008P. Hierin wordt de modem (Xperiabox) aangesloten op het patchpaneel(?). Zie ook de foto's.

Wij hebben een opbouw laten plaatsen inclusief een aantal (circa 5) datapunten. Deze kabels zijn getrokken tot aan de meterkast, maar kunnen niet aangesloten worden op het bestaande paneel.

Vraag:
1. Wat moet ik kopen om het bestaande patchpaneel(?) te vervangen? Kan ik niet beter één switch halen en dit paneel verwijderen?
2. Kan ik dit paneel eenvoudig zelf vervangen?
3. (optioneel)



kan ik dit eventueel integreren met de Swtich die ik nu gebruik om de modems te splitsen naar het patchpaneel?

Ik heb hier verder geen verstand van helaas. Iedere suggestie is welkom!

[FredvZ]

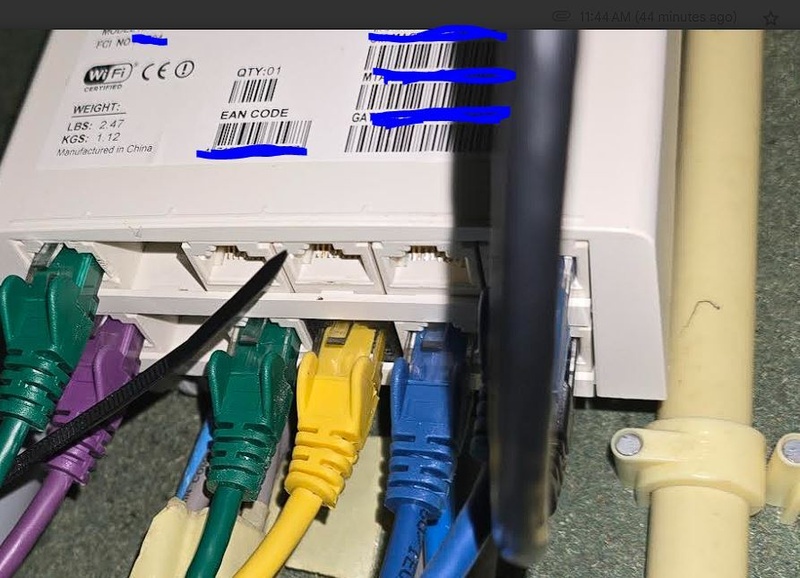

Patchpanelen hebben doorgaans geen wifi. Het lijkt een geavanceerder apparaat te zijn. Helaas is de foto niet scherp genoeg om er iets zinnigs over te zeggen.

[ckoopmanschap]

Ik heb het inderdaad ook geprobeert te achterhalen via de stikker (met Wifi), maar deze stikker is van een "compal ch7465lg-zg". Ik vermoed dat de oude eigenaren een Ziggo aansluiting hadden. De stikker zegt dus helaas niets over het witte kastje.

[Puch-Maxi]

@ckoopmanschap
Het patchpaneel is een Panduit CBXF12IW-AY
https://www.panduit.com/e...02648.html?pn=CBXF12IW-AY

[OverTheTop]

ckoopmanschap schreef op zondag 26 oktober 2025 @ 12:35:
Vraag:
1. Wat moet ik kopen om het bestaande patchpaneel(?) te vervangen? Kan ik niet beter één switch halen en dit paneel verwijderen?
2. Kan ik dit paneel eenvoudig zelf vervangen?

Waarom zou je het bestaande patchpaneel willen vervangen ?
Een patchpaneel is niets anders dan een verzameling stopcontacten die tezamen in een kastje uitkomen. Je gebruikt een patchpaneel dus om de kabels die vanuit een andere ruimte komen netjes af te monteren met een eigen stopcontact zodat je daarvandaan eenvoudig een kabel tussen het stopcontact en bv een swicth kunt inprikken.
Ik zou dus in jouw geval gewoon een extra patchkastje kopen met 5 of 6 aansluitingen, en die netjes in de buurt van het bestaande patchpaneel monteren.

Een switch is een actief apparaat dat je aansluit uit de stopcontacten van het patchpaneel, en is dus geen vervanging voor een patchpaneel.

[ckoopmanschap]

Puch-Maxi schreef op zondag 26 oktober 2025 @ 15:04:
@ckoopmanschap
Het patchpaneel is een Panduit CBXF12IW-AY
https://www.panduit.com/e...02648.html?pn=CBXF12IW-AY

In feite is het dus niet echt een patchpaneel dan denk ik, maar een hub die als patchpaneel wordt gebruikt, omdat er enkel RJ45 aansluiting op zijn gemonteerd. Dat maakt dan op zich weer niet zo veel uit lijkt mij.

OverTheTop schreef op zondag 26 oktober 2025 @ 15:12:
[...]

Waarom zou je het bestaande patchpaneel willen vervangen ?
Een patchpaneel is niets anders dan een verzameling stopcontacten die tezamen in een kastje uitkomen. Je gebruikt een patchpaneel dus om de kabels die vanuit een andere ruimte komen netjes af te monteren met een eigen stopcontact zodat je daarvandaan eenvoudig een kabel tussen het stopcontact en bv een swicth kunt inprikken.
Ik zou dus in jouw geval gewoon een extra patchkastje kopen met 5 of 6 aansluitingen, en die netjes in de buurt van het bestaande patchpaneel monteren.

Een switch is een actief apparaat dat je aansluit uit de stopcontacten van het patchpaneel, en is dus geen vervanging voor een patchpaneel.

Ik dacht dat ik misschien een tussenstap weg kon halen, waarbij ik niet eerst vanaf de modem naar de switch hoef (daardoor krijg ik ook een wirwar aan kabels, tussen de switch en het patchpaneel. Als dat niet mogelijk was, kon ik misschien het huidige paneel vervangen, zodat ik minder ruimte inneem bij het plaatsen van een tweede paneel en dit er ook netter uit zou zien.

Ik zou dan wel dus nog een tweede of grotere Switch moeten kopen, want de D-Link DG31008P is hiervoor te klein.

[ Voor 16% gewijzigd door ckoopmanschap op 26-10-2025 16:42 ]

[Puch-Maxi]

ckoopmanschap schreef op zondag 26 oktober 2025 @ 16:25:
[...]
In feite is het dus niet echt een patchpaneel dan denk ik, maar een hub die als patchpaneel wordt gebruikt, omdat er enkel RJ45 aansluiting op zijn gemonteerd. Dat maakt dan op zich weer niet zo veel uit lijkt mij.

Er zitten geen actieve componenten in. Panduit noemt het "Accepts Mini-Com® Modules" een soort keystones, maar dan anders. Zie ook de datasheet https://www.panduit.com/c...00/800/7800/106727800.pdf

Gewoon vervangen door een andere/groter/model/type patchpaneel en dan gelijk een grotere switch erbij en je bent klaar

[OverTheTop]

ckoopmanschap schreef op zondag 26 oktober 2025 @ 16:25:
Ik dacht dat ik misschien een tussenstap weg kon halen, waarbij ik niet eerst vanaf de modem naar de switch hoef (daardoor krijg ik ook een wirwar aan kabels, tussen de switch en het patchpaneel. Als dat niet mogelijk was, kon ik misschien het huidige paneel vervangen, zodat ik minder ruimte inneem bij het plaatsen van een tweede paneel en dit er ook netter uit zou zien.

Ik zou dan wel dus nog een tweede of grotere Switch moeten kopen, want de D-Link DG31008P is hiervoor te klein.

Als het goed is heb je één kabel tussen je modem en je switch, en x kabels tussen je switch en de patchpoorten. Als je zorgt dat alle kabel tussen de switch en patchpaneel evenlang zijn, kun je ze netjes groeperen met bv een tierap, en dan is er weinig chaotisch meer aan

Perse een grotere switch is mogelijk ook niet altijd nodig omdat het idee van een patchpaneel is dat je alleen de actieve aansluitingen gebruikt en koppelt aan je switch. Dan laat je bv de tweede aansluiting naast je TV en die in de keuken en de kinderslaapkamer onaangesloten.

[ckoopmanschap]

Puch-Maxi schreef op zondag 26 oktober 2025 @ 17:29:
[...]

Er zitten geen actieve componenten in. Panduit noemt het "Accepts Mini-Com® Modules" een soort keystones, maar dan anders. Zie ook de datasheet https://www.panduit.com/c...00/800/7800/106727800.pdf

Gewoon vervangen door een andere/groter/model/type patchpaneel en dan gelijk een grotere switch erbij en je bent klaar

Ik zit hier dus al een tijdje naar te zoeken, maar ik kan alleen patchpanelen vinden voor een serverkast, maar dat heb ik niet en lijkt mij ook overkill. Zo veel ruimte heeft de meterkast niet. Als ik zo een wit kastje zou kopen met keystones ben ik vervolgens ook een klein vermogen kwijt lijkt het, los van het feit dat ik die keystones nooit van mijn leven zou vervangen of aanvullen met andere keystones.

[OverTheTop]

Er zijn genoeg patchkastjes te koop vergelijkbaar met wat je nu hebt. zomaar een paar willekeurige voorbeelden:
https://www.allekabels.nl...8-poorts-patchpaneel.html
https://www.conrad.nl/nl/...stone-module-2266336.html
https://www.conrad.nl/nl/...iet-ingericht-992982.html kastje voor losse keystones
https://www.netwerkproduc...box-voor-6-keystone-jacks

In de meetste gevallen staan ze in de rubriek patchpanelen, waar ook de 'grote' versies staan voor 19"kasten (die je dus niet wil)
Ik weet niet wat voor vermogen je er aan denk uit te geven, maar het kan dus best goedkoop

[RonnieKo]

ckoopmanschap schreef op maandag 27 oktober 2025 @ 11:23:
[...]
Ik zit hier dus al een tijdje naar te zoeken, maar ik kan alleen patchpanelen vinden voor een serverkast, maar dat heb ik niet en lijkt mij ook overkill. Zo veel ruimte heeft de meterkast niet. Als ik zo een wit kastje zou kopen met keystones ben ik vervolgens ook een klein vermogen kwijt lijkt het, los van het feit dat ik die keystones nooit van mijn leven zou vervangen of aanvullen met andere keystones.

Zoals aangegeven. Er bestaan ook kleinere "patch"-oplossingen. Zelf een paar van deze hangen: https://www.netwerkproduc...oort-desktop-af-118876957 Het is de vraag hoeveel poorten je denkt nodig te hebben. Dan voor het gemak gewoon keystones gebruikt. Heerlijk zonder tangen of andere zaken de boel goed verbinden. Dat hoeft niet de wereld te kosten. Je legt het toch voor een jaar of wat aan. Het is niet meteen dat je over 2 jaar weer de boel overnieuw doet.

[Damic]

Als die sticker voor jou niets bijdraagt zou ik die eraf trekken, trouwens als je de cijfers onder een barcode doorstreept, vergeet dan de barcode zelf ook niet de EAN: 4715309380987

Alsook zoals eerder al gesteld: dat is een patch paneel, alleen niet zoals we dat gewend zijn. Ik zou wel opschrijven welke poort waar naartoe gaat.

[WargamingPlayer]

OverTheTop schreef op maandag 27 oktober 2025 @ 13:28:
Er zijn genoeg patchkastjes te koop vergelijkbaar met wat je nu hebt. zomaar een paar willekeurige voorbeelden:
https://www.allekabels.nl...8-poorts-patchpaneel.html
https://www.conrad.nl/nl/...stone-module-2266336.html
https://www.conrad.nl/nl/...iet-ingericht-992982.html kastje voor losse keystones
https://www.netwerkproduc...box-voor-6-keystone-jacks

In de meetste gevallen staan ze in de rubriek patchpanelen, waar ook de 'grote' versies staan voor 19"kasten (die je dus niet wil)
Ik weet niet wat voor vermogen je er aan denk uit te geven, maar het kan dus best goedkoop

Die bovenste is heel fijn. Heb deze beneden en boven hangen. 2 poorten van beneden gaan met cat 7 naar boven (wel even goed controleren want cat 7 in lsa kan wat issues geven) en de overige 6 poorten per verdieping naar de juiste ruimtes gebracht. Beneden de Mikrotik met 10gbps naar de Mikrotik switch boven op 10gbps. Werkt als een zonnetje.

[ckoopmanschap]

OverTheTop schreef op maandag 27 oktober 2025 @ 13:28:
Er zijn genoeg patchkastjes te koop vergelijkbaar met wat je nu hebt. zomaar een paar willekeurige voorbeelden:
https://www.allekabels.nl...8-poorts-patchpaneel.html
https://www.conrad.nl/nl/...stone-module-2266336.html
https://www.conrad.nl/nl/...iet-ingericht-992982.html kastje voor losse keystones
https://www.netwerkproduc...box-voor-6-keystone-jacks

In de meetste gevallen staan ze in de rubriek patchpanelen, waar ook de 'grote' versies staan voor 19"kasten (die je dus niet wil)
Ik weet niet wat voor vermogen je er aan denk uit te geven, maar het kan dus best goedkoop

Bedankt! Ik ga de eerste proberen

[ckoopmanschap]

OverTheTop schreef op maandag 27 oktober 2025 @ 13:28:
Er zijn genoeg patchkastjes te koop vergelijkbaar met wat je nu hebt. zomaar een paar willekeurige voorbeelden:
https://www.allekabels.nl...8-poorts-patchpaneel.html
https://www.conrad.nl/nl/...stone-module-2266336.html
https://www.conrad.nl/nl/...iet-ingericht-992982.html kastje voor losse keystones
https://www.netwerkproduc...box-voor-6-keystone-jacks

In de meetste gevallen staan ze in de rubriek patchpanelen, waar ook de 'grote' versies staan voor 19"kasten (die je dus niet wil)
Ik weet niet wat voor vermogen je er aan denk uit te geven, maar het kan dus best goedkoop

Ik heb hier nu twee van die 8 poort patchpanelen gekocht (cat 6) en de aannemer heeft ook cat 6 kabels doorgetrokken. Nu wilde ik eventueel ook mijn huidige kabels vervangen, maar dan wil ik eigenlijk wel meteen 6a pakken. Ik lees wat wisselende berichten over of dit goed gaat. Iemand ervaring mee?

Waarom de aannemer zelf niet die extra 5 euro wilde uitgeven voor cat 6a, is mij dan ook weer een raadsel.

[ Voor 4% gewijzigd door ckoopmanschap op 09-11-2025 08:19 ]

[bartvl]

De kabels die getrokken zijn, hebben die een solide kern?

[ckoopmanschap]

bartvl schreef op zondag 9 november 2025 @ 08:33:
De kabels die getrokken zijn, hebben die een solide kern?

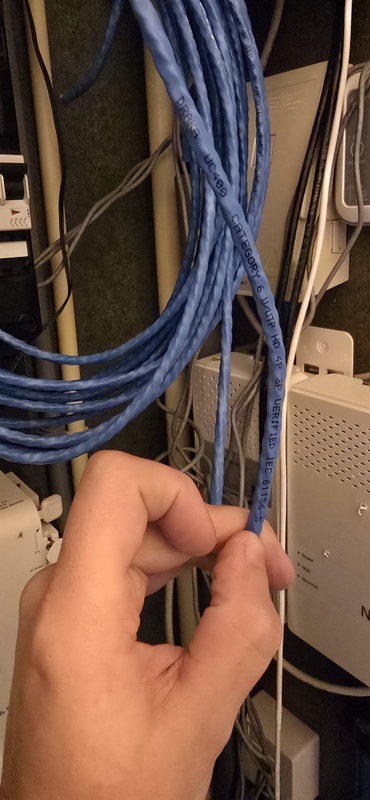

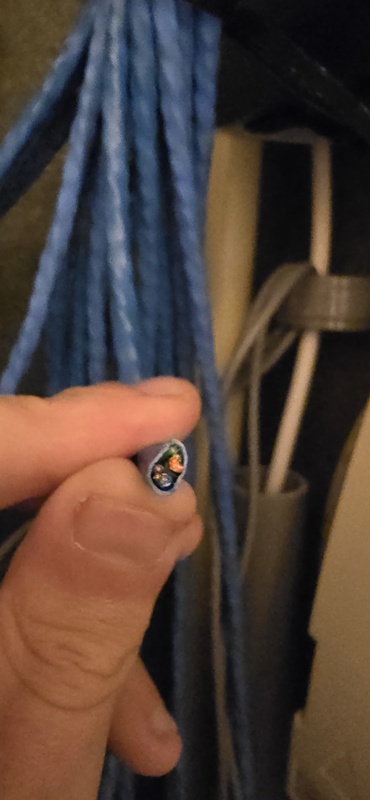

Niets over gezegd, maar als ik zo kijk denk ik soepel? Zou het anders even moeten vragen aan de beste man.

Als ik de kabel opzoek op internet (voor zover het dezelfde kabel is) roepen verschillende websites dat de geleider massief is. Maar volgens mij zegt dat niet direct iets over de kern.





https://www.elektrototaal...c400-hd-utp-kabel-4161301

Edit: Geleidemateriaal koper, ervanuitgaande dat het dezelfde kabel is.

[Boudewijn]

Koper staat los van de kern.

Aan de "ribbels" te zien is dit inderdaad massieve kern

En draka is een prima Nederlandse kabelfabrikant.

[ Voor 22% gewijzigd door Boudewijn op 09-11-2025 09:47 ]

[Daam]

Ik heb ongeveer hetzelfde gehad toen ik kwam wonen in mijn nieuwe huis: elke coax- en telefoonkabel heb ik uit de PVC-buizen getrokken om zo overal ethernet naartoe te kunnen leggen. Alle ethernet kabels heb ik aangesloten op onderstaand patchpaneel:

https://www.allekabels.nl...2-poorts-patchpaneel.html

Deze heb ik gemonteerd in een 10 inch server kastje welke op marktplaats op de kop heb getikt: alles mooi weggewerkt en geen losse kabels en switches meer.

[Damic]

ckoopmanschap schreef op zondag 9 november 2025 @ 09:15:
[...]


Niets over gezegd, maar als ik zo kijk denk ik soepel? Zou het anders even moeten vragen aan de beste man.

Als ik de kabel opzoek op internet (voor zover het dezelfde kabel is) roepen verschillende websites dat de geleider massief is. Maar volgens mij zegt dat niet direct iets over de kern.

[Afbeelding]

[Afbeelding]

https://www.elektrototaal...c400-hd-utp-kabel-4161301

Edit: Geleidemateriaal koper, ervanuitgaande dat het dezelfde kabel is.

Dit is je kabel: https://www.drakauc.com/uc400-23-cat-6-uutp/

[PeepPeepPeep]

Cat 6a netwerkkabel zijn vooral geschikt voor grote multimedianetwerken met een overeenkomstige gegevensstroom. Voor het (groot) thuisnetwerk is de snelheid van de Cat 6 kabel meer dan voldoende.

[FreakNL]

Wat een zootje dit topic.

Je hebt nu een opbouw patch kast met 12 poorten waarvan er 7 punten daadwerkelijk in gebruik zijn, 3 punten wel afgemonteerd maar niet in gebruik en je hebt ook nog 2 vrije punten…

Waarom zijn er dan nu NOG 5 punten bijgetrokken ? Ik vind 10 al veel voor een gemiddeld huis…

Heb je eigenlijk in kaart waar al die kabels uit je oude opbouwbox heengaan? Sowieso de 7 die in gebruik zijn? Waar gaat dat heen? En de 3 die nog vrij zijn, waar gaat dat heen?

Ik zou eerst eens ff de boel in kaart brengen.

Laat de bestaande doos intact (if it aint broke, etc) en monteer de 5 nieuwe kabels af in een nieuwe doos.

Je hebt dan wel een serieus grote switch nodig inmiddels, minimaal 16 poorts (7 bestaande patches en 5 nieuwe)…

[ Voor 46% gewijzigd door FreakNL op 09-11-2025 12:01 ]

[ckoopmanschap]

[b]FreakNL in "Vervanging Patchpaneel / aansluiten nieuwe kabels"FreakNL schreef op zondag 9 november 2025

Heb je eigenlijk in kaart waar al die kabels uit je oude opbouwbox heengaan? Sowieso de 7 die in gebruik zijn? Waar gaat dat heen? En de 3 die nog vrij zijn, waar gaat dat

Dit is wel redelijk bekend:

Misschien dat er nog ergens eentje verstopt zit.

12 datapunten
- 4 in de woonkamer
- 2 in de werkkamer
- 6 in de slaapkamer

Komen bij:
- 2 in kamer 1 opbouw
- 2 in kamer 2 opbouw
- 1 in gang opbouw (unifi wifi punt)

Waarom het 10 keystones zijn is mij een raadsel. Ik heb ook wel ergens een lijst van de vorige bewoners met welke kabel naar welk internetpunt gaat.

De switch heb ik er zelf tussen gehangen, die poorten gaan iig waar ze heen moeten.
