Afzuigkap - oud model. Pelgrim. Koolstoffilters vervangen

[Jelmer R.]

Hallo forum,

Wij hebben een huis gekocht en vanaf dag 1 deed de afzuigkap het slecht.

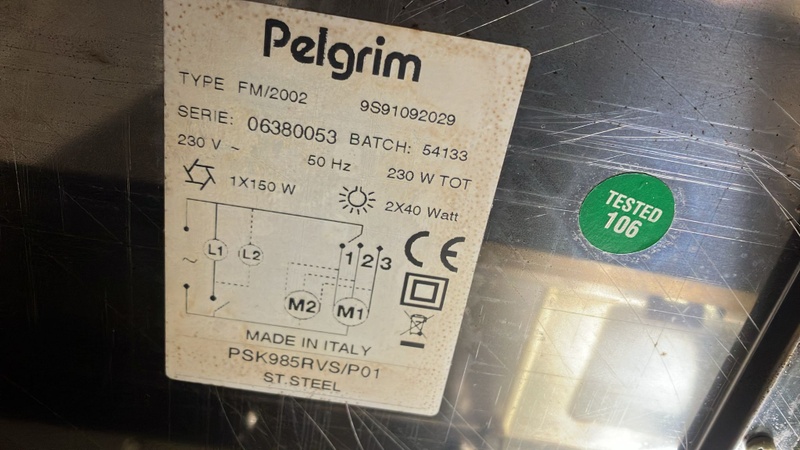

Het is een oud model Pelgrim van het model FM/2002. De motor zit goed verstop in de schacht.
Ik denk dat de koolstoffilters vervangen moeten worden. De zuigkracht onder de kap is slecht maar de blaaskracht naar boven (als de schacht verwijderd is, is vrij sterk. Daarom denk ik dus dat het probleem bij een overvolle filter zit. Ik heb deze in 2 jaar tijd nog nooit vervangen en ik heb het idee van de vorige bewoners dit ook niet gedaan hebben!

Ik het de schacht verwijderd maar zie niet een eenvoudige manier om bij de filters te komen. (zie foto's).
Kan iemand mij een tip geven hoe ik de koolstoffilters moet vervangen op deze oude afzuigkap?

Ik heb op de website van Pelgrim gezocht naar een handleiding en chatgpt gevraagd maar gezien de leeftijd is dit niet te vinden ben ik bang. Alle hulp waardeer ik ten zeerste.

[SH007]

https://tweakers.net/i/Xj...JSGLisUu.jpg?f=user_large
Misschien de twee zwarte schijven hier? Die zouden met een bajonet sluiting vast kunnen zitten. Probeer eens of je er 1 tegen de klok in kunt draaien en daarna er af kunt halen...

[The Eagle]

Ik verwacht idd die ronde schijven.
https://support.pelgrim.n...tige%20structuur%20hebben.

[chrisborst]

@Jelmer R.
Ik heb ook een pelgrim afzuigkap met vergelijkbare filter. Die "schroef" je er vanaf.
Bij mij pasten deze:
https://www.amazon.de/-/en/dp/B08BLFHNNW
Zie je ook direct het mechanisme.

[Jelmer R.]

Bedankt voor de snelle reactie en het meedenken. Ik heb wat close ups gemaakt van deze dingen naast de motor. Ze zitten echt muurvast en ik krijg lastig mijn handen er naast. Het lijken niet echt filters. Aan beide kanten zit een klein soort pinnetje. (ook muurvast). Ik ben bang dat als ik heel veel kracht zet, ik iets kapot maak. Kan zijn dat vettigheid hard is geworden en het daardoor vastzit?

[Qwerty-273]

Vroeger gebruikte je koolstoffilters als de lucht niet afgevoerd werd maar terug werd geblazen in de keuken. Het kan dus best zijn dat er wel een plastic ring zit, maar het filter er niet in zit. En je dus eerder tegen een compleet vette motor zit aan te hikken.

Van een vergelijkbaar model afzuigkap (ok heel erg gekeken naar de vorm en motorplaatsing zonder de rest in ogenschouw te nemen). Dan is het toch echt die twee zwarte / antraciet schijven er afdraaien.


--edit

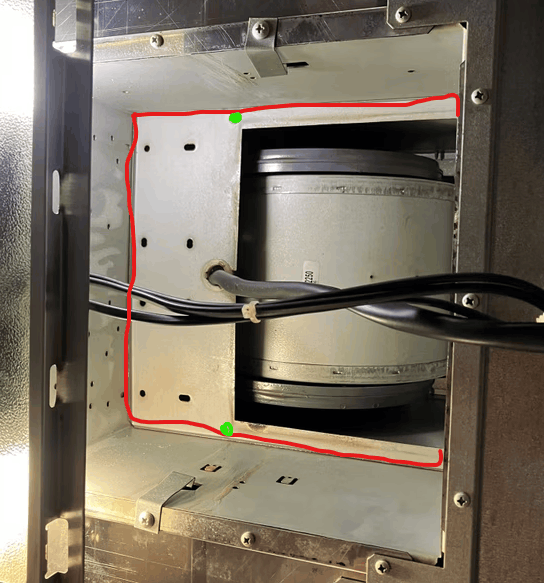

Dit lijkt een afdek plaat te zijn, zijn die 4 schroeven puur en alleen om deze afdekkingsplaat op zijn plek te houden? Dan zou je die ook los kunnen halen en beter bij de motor kunnen komen (of de motor er compleet uithalen).

[ Voor 19% gewijzigd door Qwerty-273 op 22-10-2025 23:42 ]

[Jelmer R.]

Hartelijk dank. Ik ga dit weekend even prutsen met de schroevendraaier.

[pman63]

Als je nu zoekt op PSK958RVS/P01 dan vindt je vrijwel meteen de link naar het model met alle mogelijke handleidingen bij Pelgrim. Je hebt dus geen actieve koolstoffilters want die had je dan meteen al gezien als je de metalen roosters had losgehaald. Of er aan de afzuigmotor nog eer valt te behalen betwijfel ik, hooguit kun je er wat vet afhalen door alles te demonteren maar het merendeel is niet serviceable, nieuwe motor kan misschien nog.
Het gebrek aan afzuiging heeft denk ik meer met de afvoer te maken die is waarschijnlijk kleiner, waardoor de motor harder moet werken om toch nog iets af te voeren. Enige oplossing is de leiding verleggen en vooral korter (en breder in diameter) maken als dat kan.

[vogelmans]

pman63 schreef op donderdag 23 oktober 2025 @ 19:33:
Als je nu zoekt op PSK958RVS/P01 dan vindt je vrijwel meteen de link naar het model met alle mogelijke handleidingen bij Pelgrim. Je hebt dus geen actieve koolstoffilters want die had je dan meteen al gezien als je de metalen roosters had losgehaald. Of er aan de afzuigmotor nog eer valt te behalen betwijfel ik, hooguit kun je er wat vet afhalen door alles te demonteren maar het merendeel is niet serviceable, nieuwe motor kan misschien nog.
Het gebrek aan afzuiging heeft denk ik meer met de afvoer te maken die is waarschijnlijk kleiner, waardoor de motor harder moet werken om toch nog iets af te voeren. Enige oplossing is de leiding verleggen en vooral korter (en breder in diameter) maken als dat kan.

Er zitten wel koolstoffilters in; de zwarte schijven aan de zijkant van de motor (zie foto's van TS) zijn de filters die toch redelijk eenvoudig te demonteren zouden moeten zijn. Als die nooit zijn vervangen dan zitten die dicht en vol vet.

Als je toch bezig bent dan zou ik het stuk afvoerbuis richting plafond ook meteen vervangen want in de ribbels gaat veel vet zitten dat gaat stinken en in de fik zou kunnen vliegen.

[Qwerty-273]

pman63 schreef op donderdag 23 oktober 2025 @ 19:33:
Als je nu zoekt op PSK958RVS/P01 dan vindt je vrijwel meteen de link naar het model met alle mogelijke handleidingen bij Pelgrim.

Dat is dan dus de link https://support.pelgrim.n...ions/articles/77000457605

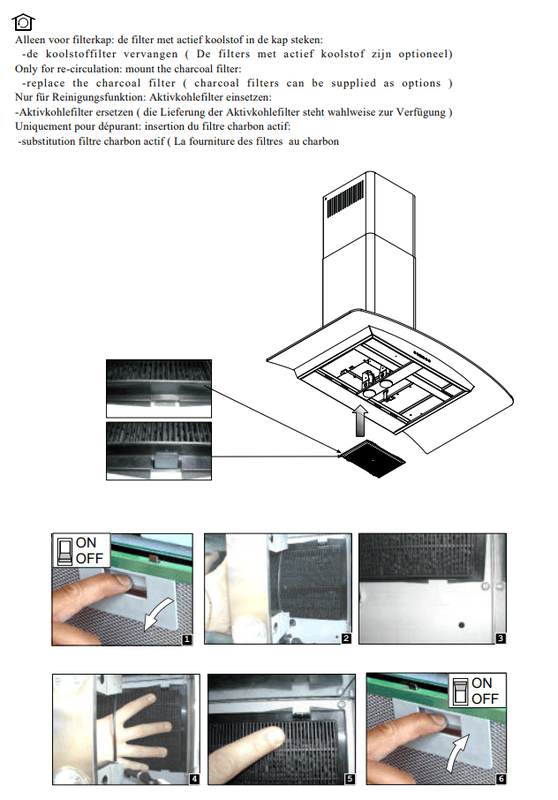

Volgens de onderdelen lijst zit er wel een filter in, maar die is rechthoekig en zou in het gat moeten zitten waar je nu direct doorheen kijkt en de motor ziet (dus niet de twee zwarte dingen aan de zijkant van de motor).

dat zou ook een stuk logischer zijn dat het hier zit, ipv dat je elke keer met een schroevendraaier het filter zou moeten vervangen

[SMSfreakie]

't lijkt me ook als recirculatie te zijn opgesteld? Dan helpt die hele wasemkap (zonder filters) niets?

M'n vorige woning had een recirculatie kap.. En daar moesten elke 3 maand nieuwe filters in geloof ik.. (of thans ze in de vaatwasser gooien..)

Nu heerlijk gewoon naar buiten met die kookdampen
