Beste Tweakers,
Ik lees al een hele poos mee op dit forum, zodoende hebben ik en een kennis eind 2024 besloten om zelf een thuisaccu met omvormers te gaan installeren.

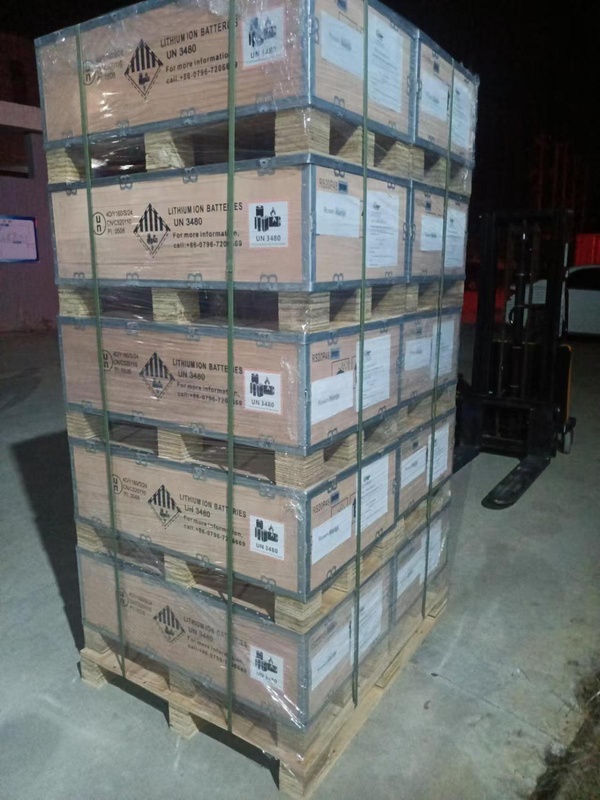

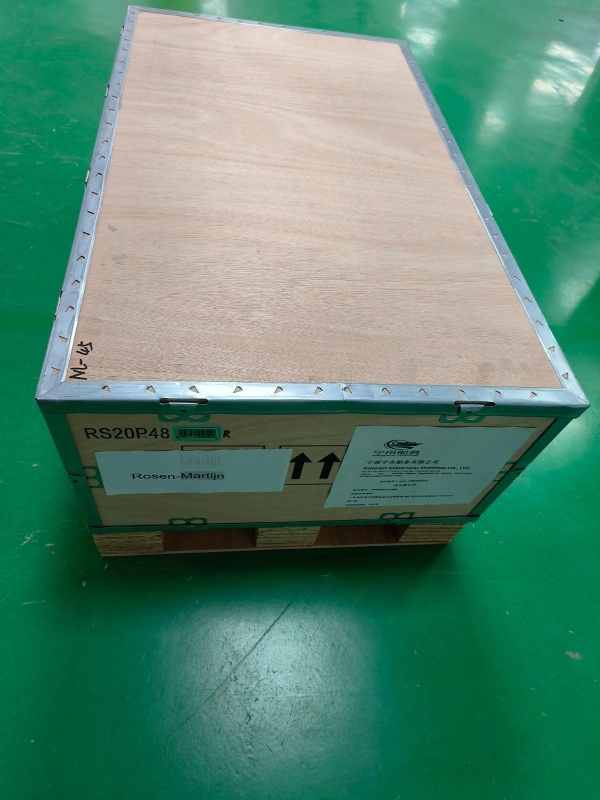

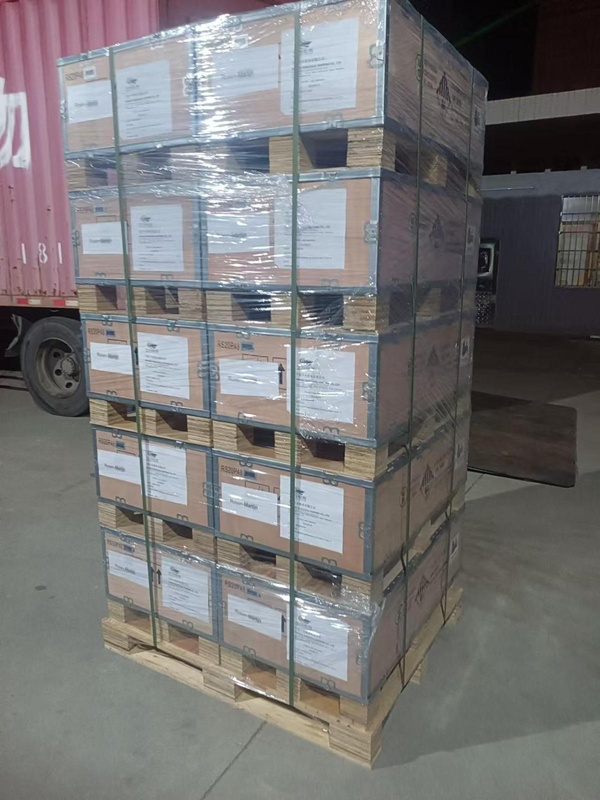

Eind 2024 hebben we een bestelling in Azie geplaatst voor 20 stuks, 9,6KwH (48Vdc) muur gemonteerde accu's.
:strip_exif()/f/image/aCsbaGEd3gsHBBE8pgeoufu3.jpg?f=fotoalbum_large)
:strip_exif()/f/image/yMoRcbjtwvCY1D8iSVFUf0ku.jpg?f=fotoalbum_large)
:strip_exif()/f/image/AEo3g2bp8M3Oc7yI0JjafVyT.jpg?f=fotoalbum_large)

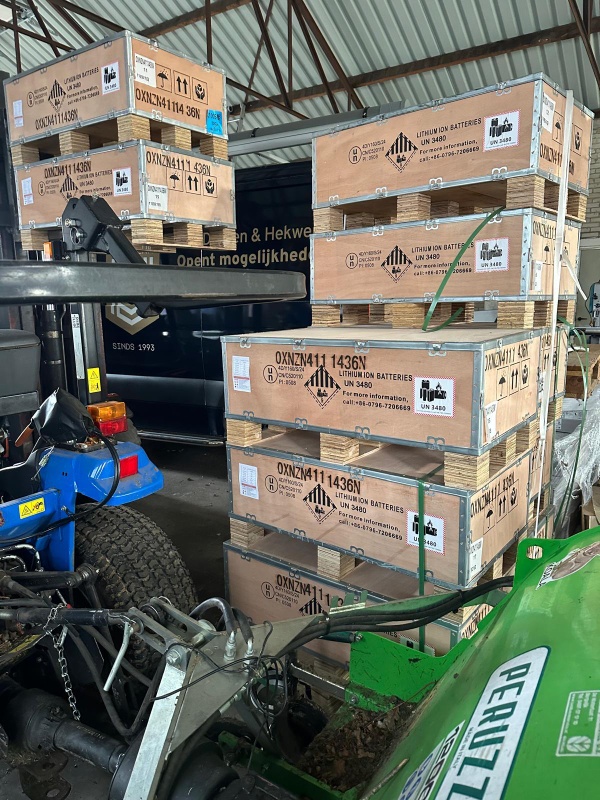

Deze zijn eind Januari 2025 geleverd.
:strip_exif()/f/image/dqHDebm4n00srUyEIiUKpn5h.jpg?f=fotoalbum_large)

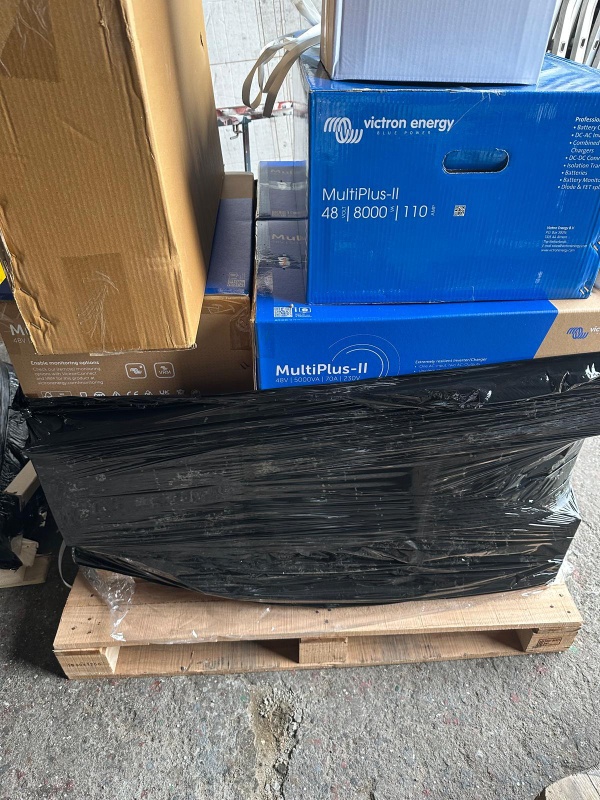

Hierna hebben we een bestelling geplaatst in Nederland bij een Victron dealer.
9* PMP482505010 (Victron multiplus-2 5000)
1* PMP482805000 (Victron multiplus-2 8000)
4* REL200200100 (Victron EM24 Ethernet)
10* LYN060102000 (Victron Lynx Distributor M8)
4* BPP900450100 (Victron Cerbo X ESS Controller)
De zekeringen komen via een ander kanaal.
We willen uiteindelijk een viertal opstellingen gaan maken, waarbij drie van de vier opstellingen voorzien worden van 3* Multiplus 5000 i.c.m. 5* accu en een opstelling met 1* Multiplus 8000 i.c.m. 5* accu.
:strip_exif()/f/image/OTtNJKay4v2FlP0RImMVABRc.jpg?f=fotoalbum_large)
Ook hebben we geïnvesteerd in behoorlijk wat meters 50mm2 kabel, kabelogen en een perstang. Dit om het allemaal zo netjes mogelijk te maken!

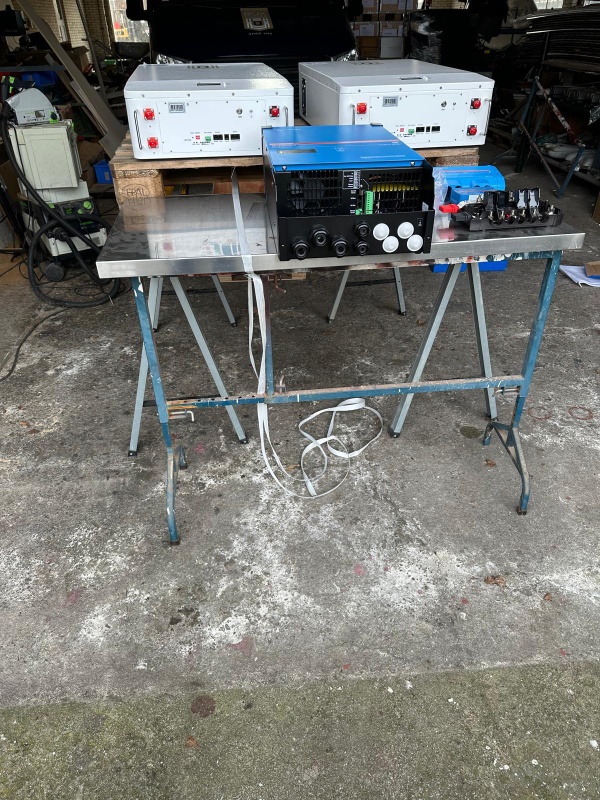

Nu hebben we een test opstelling gemaakt en draaien, dit werkt naar behoren!
:strip_exif()/f/image/rAyOgsys8pkYVPrkx7VKjpMo.jpg?f=fotoalbum_large)
Tijd voor het echte werk! Na wat zwoegen en zweten, hebben we op een van de vier opstellingen, 2 dikke 4*6mm2 YMvK-as kabels gelegd vanaf de meterkast naar de garage. In de garage komen namelijk de Solar omvormer, Victron omvormers en de Accu's te hangen.

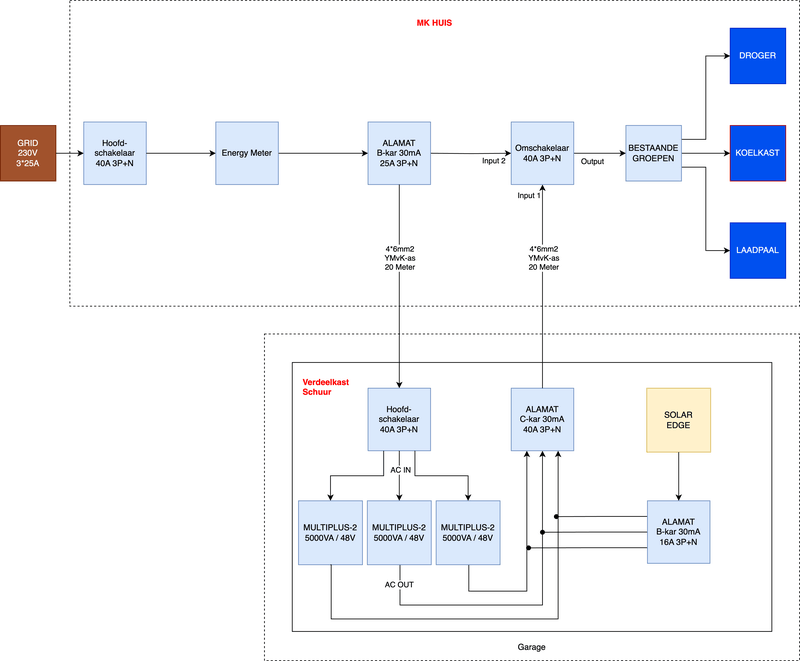

Nu aangekomen bij de elektrische installatie, echter zou ik daar wel heel graag een verificatie van mede-tweakers van willen hebben!
/f/image/H4t7g2KeaFzbnmYkijEO0A6m.png?f=fotoalbum_large)
Ik hoor graag wat jullie van het ontwerp vinden en waar verbeterpunten te behalen zijn!
Ik lees al een hele poos mee op dit forum, zodoende hebben ik en een kennis eind 2024 besloten om zelf een thuisaccu met omvormers te gaan installeren.
Eind 2024 hebben we een bestelling in Azie geplaatst voor 20 stuks, 9,6KwH (48Vdc) muur gemonteerde accu's.
:no_upscale():strip_icc():strip_exif()/f/image/aCsbaGEd3gsHBBE8pgeoufu3.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/yMoRcbjtwvCY1D8iSVFUf0ku.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/AEo3g2bp8M3Oc7yI0JjafVyT.jpg?f=user_large)
Deze zijn eind Januari 2025 geleverd.
:no_upscale():strip_icc():strip_exif()/f/image/dqHDebm4n00srUyEIiUKpn5h.jpg?f=user_large)
Hierna hebben we een bestelling geplaatst in Nederland bij een Victron dealer.
9* PMP482505010 (Victron multiplus-2 5000)
1* PMP482805000 (Victron multiplus-2 8000)
4* REL200200100 (Victron EM24 Ethernet)
10* LYN060102000 (Victron Lynx Distributor M8)
4* BPP900450100 (Victron Cerbo X ESS Controller)
De zekeringen komen via een ander kanaal.
We willen uiteindelijk een viertal opstellingen gaan maken, waarbij drie van de vier opstellingen voorzien worden van 3* Multiplus 5000 i.c.m. 5* accu en een opstelling met 1* Multiplus 8000 i.c.m. 5* accu.
:no_upscale():strip_icc():strip_exif()/f/image/OTtNJKay4v2FlP0RImMVABRc.jpg?f=user_large)
Ook hebben we geïnvesteerd in behoorlijk wat meters 50mm2 kabel, kabelogen en een perstang. Dit om het allemaal zo netjes mogelijk te maken!
Nu hebben we een test opstelling gemaakt en draaien, dit werkt naar behoren!
:no_upscale():strip_icc():strip_exif()/f/image/rAyOgsys8pkYVPrkx7VKjpMo.jpg?f=user_large)
Tijd voor het echte werk! Na wat zwoegen en zweten, hebben we op een van de vier opstellingen, 2 dikke 4*6mm2 YMvK-as kabels gelegd vanaf de meterkast naar de garage. In de garage komen namelijk de Solar omvormer, Victron omvormers en de Accu's te hangen.
Nu aangekomen bij de elektrische installatie, echter zou ik daar wel heel graag een verificatie van mede-tweakers van willen hebben!
:strip_exif()/f/image/H4t7g2KeaFzbnmYkijEO0A6m.png?f=user_large)
Ik hoor graag wat jullie van het ontwerp vinden en waar verbeterpunten te behalen zijn!
