Recentelijk ben ik aan het kijken naar onze bestaande wtw systeem. Ter achtergrond: het huis is uit begin 2000 en had toen wij het kochten een bestaand buizensysteem. Op het moment dat wij erin trokken was de wtw unit verwijderd. Wij hebben een nieuw systeem (Orcon Max Comfort 500) laten installeren. Ik heb echter nooit een ventilatieberekening gekregen en naarmate ik meer zelf kennis opdeed van dit soort systemen, hoe meer ik het idee kreeg dat er weinig klopt van de inregeling van het systeem.
Vandaar ik dat ik met de spreadsheet van @P5ycho (waarvoor dank!) aan de gang ben gegaan om de ventilatie per ruimte te bepalen. Ik kom er echter niet uit met 2 van de ruimtes, namelijk de woonkamer en de master slaapkamer.
Eerst even overzicht van de ruimtes
- Woonkeuken - dit is een samenvoeging van de oude keukenruimte en de een inpandinge berging, waardoor hier nogal wat ventilatie punten zitten. Hier zitten 2 invoer- en 3 afvoerventielen
- Toilet - 1 afvoer ventiel
- Woonkamer - 2 invoer ventielen
- Badkamer 1 - 1 afvoer ventiel
- Badkamer 2 - 1 afvoer ventiel
- Slaapkamer 1 t/m 4 - 1 invoer ventiel (slaapkamer 1 is de master)
- Werk & waskamer - 1 afvoer ventiel
- Technische ruimte met WP opstelling - 1 afvoer ventiel - De ruimte is volgens de specificaties van de WP groot genoeg om niet te hoeven ventileren. Ik heb dit afvoerventiel gebruikt om de berekening in balans te brengen.
- Hal bij de woonkamer - 1 aanvoer ventiel. Deze heb ik in de berekening niet mee genomen. Deze staat niet op de originele bouwtekeningen en kwamen we bij de verbouwing bij toeval tegen. Ik was eigenlijk van plan deze dicht te zetten, omdat het niet gebruikelijk is (?) om in de hal in te voeren.
De uitdaging/vraag
In de woonkamer hangen alleen twee invoerventielen. Het lijkt mij dus dat ik hier geen gebruik kan maken van overflow? Het lijkt mij dus dat ik hier de gewenste flow überhaupt niet kan halen? Note: deze ventielen zijn ingetekend al vanaf de bouw, terwijl de woonkamer eerst nog groter was, dus zelfs het bouwbesluit halen lijkt me onmogelijk hier zonder ventielen bij te plaatsen? Dat laatste willen we als het even kan niet, omdat ik niet denk dat ik die makkelijk kan bijplaatsen zonder veel hak en breekwerk.
Hetzelfde geldt eigenlijk ook voor de master bedroom. Hier hangt maar 1 ventiel. Daarmee haal ik de flow volgens het bouwbesluit net wel, maar de wenselijke flow op basis van personen niet.
De vraag dus eigenlijk: kloppen mijn aannames hierboven en is de situatie uit de berekening, met de huidige buizen/ventielen, de best haalbare of zie ik nog iets over het hoofd?

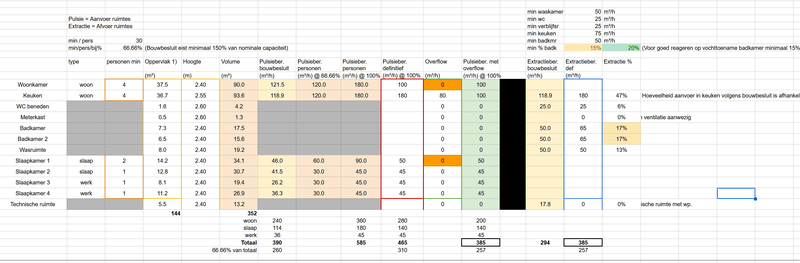

Voor de volledigheid ook de berekening:
