Valt QNAP JBOD data nog te redden?

[Piet91]

Ik heb al 14 jaar een Qnap TS-212 met 2 TB schijven:
uitvoering: QNAP TS-212 Turbo NAS
uitvoering: Samsung Spinpoint F4 EG HD204UI, 2TB

Destijds ingesteld als JBOD (dus totaal 4TB) opslag. Misschien niet slim, maar destijds had ik minder kennis hierover en had ik er vooral films/TV-series op staan. Toen er meer belangrijke bestanden opkwamen heb ik een Seagate 4TB externe schijf gekocht. Met de ingebouwde backup instellingen van de Qnap maakte ik daar geregeld backups naar toe (feitelijk een complete kopie naar de Seagate).
Al een tijd werd schijf 2 minder dus maakte ik de backups vaker; helaas is de laatste backup wel weer een tijd geleden (half jaar o.i.d.).

Afgelopen week kon ik de NAS niet meer via de verkenner bereiken. Na een herstart kon ik nog even bij de bestanden, dus had ik direct de Seagate gekoppeld en de backup programma begon te lopen maar al snel viel de schijf en dus de bestanden weg en stopte de backup met backup maken.

Inloggen op de web interface toonde dat de NAS schijf 2 niet meer ziet. Ook na een herstart o.i.d. niet.
De schijf begint wel te draaien.
Online lees ik dat Qnap hardware soms nog wel eens kuren wil geven (https://forum.qnap.com/viewtopic.php?t=134212&hilit=swap) maar heb tijdelijk een andere schijf op positie 2 gezet; en die zag de NAS wel; dus dat lijkt het probleem niet te zijn.
Omdat schijf 2 niet wordt gezien/werkt; is geen enkele share/bestanden bereikbaar.

Maar wat nu? Sinds de laatste backup heb ik wel wat bestanden op de NAS gezet die ik graag terug zou willen hebben. Ik heb een HDD dock besteld die hopelijk morgen wordt bezorgd.
Online lees ik 2 verhalen wat betreft JBOD:
- Vanwege JBOD kun je de bestanden niet bereiken; omdat ze over beide schijven worden verdeeld.
- Of aangesloten op een Linux PC (of een programma als Linux Reader) zou je nog kans hebben dat je iets kunt veiligstellen.

Ik weet het; achteraf was JBOD dom en ik had vaker backups moeten maken (ik deed het al vaker, maar laatste is helaas toch een tijdje geleden), maar is er op dit moment nog iets van te redden?
Het zijn niet de meest belangrijke bestanden die sindsdien op de NAS zijn opgeslagen (en nog niet als backup naar de Seagate), maar ik had ze toch erg graag terug.

[The_Doman]

Als het losse Linux volumes zijn zou je ze gewoon kunnen mounten en lezen met Linux file system tools.
In zoverre de HDD's nog normaal werken natuurlijk.
Zie ook topics met Linux EXT NAS schijven lezen:

WD My Book World Edition 1TB ter ziele, hoe lees ik HD's uit
WD Red via SATA > USB krijgt geen schijf
Openmediavault schijven komen niet in beeld ook niet in Windows

[Mijzelf]

JBOD is niet echt een standaard, maar voor zover ik weet is het in de meeste gevallen 'linear raid', oftewel, de schijven zijn virtueel achter elkaar geplakt. Als de bestanden niet gefragmenteerd zijn, staan ze dus in hun geheel op 1 schijf. (Mogelijk op 1 file 'in het midden' na, die aan het eind van de eerste, en het begin van de tweede schijf staat.)
Dus je zou je ene goede schijf kunnen bekijken of je files erop staan (50% kans per file). Probleem is dat er geen bruikbaar filesysteem is. PhotoRec zou de files kunnen vinden, maar vertelt je alleen het type en de grootte. De naam en timestamp zit in het (onbruikbare) filesysteem. Dus dat wordt een hoop handwerk.

[sus]

Ik lees dat je hem met een nieuwe HDD terug aan hebt gezet. Was dat samen met de andere schijf er ook nog in, of puur een schijf alleen in het 2e slot.

Als je het samen met de andere schijf hebt gedaan, heb je kans dat de NAS de JBOD "raid" opnieuw heeft opgebouwd en dat dus de data op de andere schijf nu ook "weg" is, en je een lege grote nieuwe JBOD-schijf hebt.

Wat ik je zou adviseren is de schijven alle 2 aansluiten op een normale PC, via sata-kabels. Geen gedoe met USB-docks, dat gaat niet werken. Alle 2 aansluiten, en dan opstarten van een Linux USB-stick. Mogelijk dat tijdens de boot je JBOD herkend wordt en je er langs die kant data af kan krijgen. Het kan zijn dat je eerst nog wat stappen moet doorlopen om e.e.a. aan de gang te krijgen met dmraid (https://www.google.com/se...datarecovery+linux+dmraid)

Gewoon 1 schijf uitlezen geef ik je weinig kans op dat dat iets gaat doen, dat zou ik echt pas al last effort gaan proberen.

Voor windows kan je kijken naar https://www.ufsexplorer.com/ - deze gebruik ik zelf regelmatig in de winkel om data van een defecte NAS oid terug te halen als het met mijn Linux bak niet meer wil werken. Deze is in staat om ook data van een schijf te trekken waar het bestandssysteem beschadigd is, maar heb er geen ervaring mee op een JBOD-set. Ook daar beginnen met alle 2 de schijven aangesloten voor het beste resultaat

Succes!

[Piet91]

@The_Doman , @Mijzelf en @sus Bedankt voor jullie tips en suggesties, een aantal van de tools die jullie aandragen ben ik vandaag ook al tegengekomen. Ik zal er eens naar kijken.

@sus De nieuwe HDD had ik inderdaad gelijktijdig met de originele 'disk 1' erin gezet.
Achteraf misschien niet zo slim dus. Overigens; daarvoor waren de bestanden ook onbereikbaar omdat disk 2 was weggevallen.

Helaas heb ik hier geen desktop PC dus dat wordt lastig. Soms gaan een aantal van de aangedragen manieren/oplossingen die je hiervoor op internet vind mij ook een beetje boven de pet.

Met die dock eens kijken of er überhaupt iets zichtbaar is o.i.d. maar langzaam denk ik toch wel dat ik weinig ga uithalen.

[Piet91]

Ik ben me momenteel vooral aan het richten om een backup van de backup (Seagate) te maken.
Want ik besef me wel; dat als de Seagate nu zou falen, ik sowieso álles kwijt ben.

De ext4 format van de Seagate geeft wel problemen als ik 'm aansluit op de PC (zelfs met aparte drivers; hij wil niet alles kopiëren; lijkt vooral te spelen als ik heel veel bestanden/mappen tegelijk wil kopiëren) dus heb de Seagate nu aan de NAS hangen en een 2e externe schijf.
M.b.v. Qnap's ingebouwde bestandsbeheer, nu bezig met de belangrijkste data (foto's e.d.) aan het kopiëren van de Seagate naar de 2e externe schijf.

Heb nog contact gehad met een familielid of die z'n oude PC nog had liggen (die heb ik onlangs voor hun vervangen) maar die had hij helaas al weggedaan. Anders had ik de suggestie van @sus geprobeerd.

EDIT: Van zover de belangrijkste foto's een kopie gemaakt op een 2e schijf. Die staat dus nu op fysiek 2 aparte schuiven. Geeft toch iets van geruststelling.

[ Voor 14% gewijzigd door Piet91 op 04-10-2025 16:29 ]

[Piet91]

Een kleine update. De HDD-behuizing is bezorgd en ik heb beide NAS schijven na elkaar erin gestopt en aan de laptop gekoppeld.
O.a. met Linux file system tools en Ext2 Volume Manager proberen te koppelen.

Dit is HDD1 (de nog 'werkende' schijf) met Ext2 Volume Manager (Disk 0 is SSD van mijn laptop):



HDD2 (de kapotte schijf) met Ext2 Volume Manager (Disk 0 is SSD van mijn laptop):



Wanneer gekoppeld zit Windows Schijfbeheer ze zo (beide gelijk):

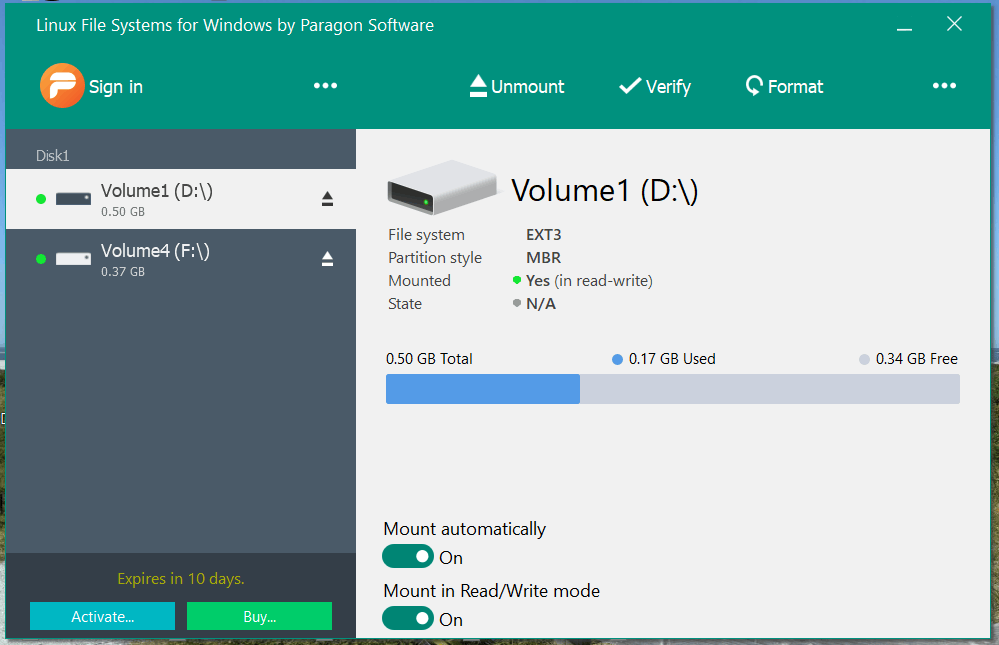

Linux File Systems kan ik niet zoveel mee, die geeft bij beide schijven dit:



Linux Reader ook geprobeerd; die zag de schijven ook, maar daar kwam ik ook niet verder (weet niet meer wat daar uiteindelijk niet werkte).

Als ze vervolgens hierdoor in Windows verkenner verschijnen kan ik de gewenste partitie niet openen; verkenner vraagt mij of ik deze wil formatteren en bij annuleren (uiteraard) geeft deze aan dat het onbekend bestandsformaat (ten minste; ik geloof dat er bestandsformaat stond).

Observaties van mijn ongetrainde kant:
- HDD2 is dus nog niet écht helemaal kapot.
- Het is mij nog niet duidelijk of er überhaupt nog iets qua bestanden opstaan; daar ben ik dus nog niet gerust op; en ook dan nog de suggestie van @sus van een eventuele nieuwe JBOD.

Dus nu; kijken hoe ik deze schijven wél kan uitlezen en heeeeeel erg hopen dat er nog iets op staat.
Maar misschien eerst even paar dagen laten rusten zodat ik er met een fris hoofd naar kan kijken.
De NAS staat uit en de schijven zijn er ook uit; dus kan er ook niets wijzigen.

[ Voor 4% gewijzigd door Piet91 op 04-10-2025 22:05 ]

[nelizmastr]

Het feit dat een van beide schijven als filesystem RAW heeft tekenend is dat die schijf corrupt is. Ik zou daarom die tweede schijf niet meer aanzetten als je er ooit nog iets mee wilt.

Ook lijk je alleen de swap (en andere systeempartities) te hebben geopend en niet de datapartitie, maar die is waarschijnlijk (deels) stuk vanwege de JBOD configuratie. Het openen zul je eigenlijk aan een computer met Linux (of via een live omgeving) moeten proberen en niet met Windows, maar lees eerst even onderstaande:

Eigenlijk is nu de tijd aangebroken om na te denken hoeveel de data in euro's waard is.
Als het antwoord minder dan een paar honderd is, dan kun je de missie uiteindelijk beter opgeven.
Als het antwoord meer is nu alles laten liggen en contact opnemen met een recovery specialist. Die kunnen wellicht nog data voor je redden tegen een vergoeding die past bij de evt. complexiteit ervan.

[ Voor 10% gewijzigd door nelizmastr op 06-10-2025 15:38 ]

[Piet91]

nelizmastr schreef op maandag 6 oktober 2025 @ 15:37:
Het feit dat een van beide schijven als filesystem RAW heeft tekenend is dat die schijf corrupt is. Ik zou daarom die tweede schijf niet meer aanzetten als je er ooit nog iets mee wilt.

Daar ben ik ook bang voor, zeker omdat de 2e schijf dus al een tijdje minder werd.

Ook lijk je alleen de swap (en andere systeempartities) te hebben geopend en niet de datapartitie, maar die is waarschijnlijk (deels) stuk vanwege de JBOD configuratie.

Maar hoe openen ik dan ook de datapartitie? Met de genoemde programma's heb ik niet speciaal partities o.i.d. gekozen; dit is wat de programma's zelf mee aan kwam zetten.

Het openen zul je eigenlijk aan een computer met Linux (of via een live omgeving) moeten proberen en niet met Windows,

Ik zit al een tijd te denken om een Unraid systeem te maken. Nou kan ik natuurlijk als ik zo'n systeem gebouwd heb, voordat ik Unraid ga gebruiken eerst Linux gebruiken en kijken of die nog wat ziet.
Nou is Linux voor mij vrij onbekend, maar ik neem aan dat we hier dan spreken over bijvoorbeeld Linux Mint vanaf een USB-stick o.i.d.? Dat het zeg maar wel een beetje noob-vriendelijk is?

maar lees eerst even onderstaande:

Eigenlijk is nu de tijd aangebroken om na te denken hoeveel de data in euro's waard is.
Als het antwoord minder dan een paar honderd is, dan kun je de missie uiteindelijk beter opgeven.
Als het antwoord meer is nu alles laten liggen en contact opnemen met een recovery specialist. Die kunnen wellicht nog data voor je redden tegen een vergoeding die past bij de evt. complexiteit ervan.

Ik zit sinds de ontdekking te bedenken wat ik sinds de laatste backup op de NAS heb opgeslagen.
Naast TV-opnames (een deel bekend, ongetwijfeld ook nog willekeurige opnames die ik ben vergeten), beelden van beveiligingscamera's en een soort van fotoreportage (waarvan de RAW-bestanden nog op de camera staan en de 'ontwikkelde' foto's ook nog elders staan) kan ik me niet echt herinneren wat ik nog meer heb opgeslagen.

Uiteraard vind ik het erg jammer en had ik het liefst die bestanden terug; maar ik begin er wel meer vrede mee te krijgen dat ik ze niet terug krijg.

[Piet91]

Schop omhoog!

Sinds gisteren heb ik een PC in huis waar ik de schijven in kan zetten en een poging kan doen om eventueel data vanaf te halen. (HP Elitedesk G8 SFF).
Ik heb mijn geheugen weer even lopen opfrissen hoe en wat, en met rondzoeken op internet kwam ik nog een mogelijkheid tegen.
Ik begrijp dat Unraid (OS wat ik wil gaan gebruiken op de HP) met de plugin Unassigned Devices ook een grote kans heeft om deze schijven te kunnen lezen, ook al zijn ze als JBOD geconfigureerd door de Qnap.

Dus ik heb nog een optie (naast Linux). Eens kijken wat het verstandigst is (handigst is uiteraard Unraid).

[The_Doman]

Het is geen raid maar losstaande (EXT?) JBOD volumes begrijp ik.

Ik zou de schijven dan volledig te scannen op disk/device niveau en zien wat er dan kan worden terugvonden.
Ook kan je dan mogelijk zien of de schijven normaal kunnen worden gelezen zonder bad sectors of andere mogelijk problemen.
Daar zijn diverse tools voor maar ik doe dat zelf eigenlijk altijd met GetDataBack .
Doe dan een volledig full/deep/4star device scan.
Scan/recover resultaten kan je tussentijds opslaan om (veel) tijd te besparen.

Oude HDD recoveren, linux usb boot werkt niet

The_Doman schreef op maandag 16 februari 2026 @ 11:48:
Zelf gebruik in bij zulke undelete/recovery acties eigenlijk altijd GetDataBack.
Geen freeware maar met de evaluatie versie kan je losse bestanden previewen/openen om te controleren of de recovery succesvol is.
En als je handig bent kan je het volledige bestand uit de temp map halen.
Getdataback kan ook een image maken van je HDD.
Je kan een quick/undelete scan doen of een full/deep/4star scan.

Eventueel kan je een goede/uitgebreide WinPe USB gebruiken waarop deze en andere tools aanwezig zijn.

[ Voor 6% gewijzigd door The_Doman op 09-05-2026 14:12 ]

[Piet91]

The_Doman schreef op zaterdag 9 mei 2026 @ 14:09:
Het is geen raid maar losstaande (EXT?) JBOD volumes begrijp ik.

Klopt. 2x 2TB schijven in JBOD die dus samen 4TB maken.

Bedankt voor de info, ik kan het eens nalezen maar het is wel veelal abracadabra voor mij.
Probeer het denk ik daarom eerst voorzichtig met Unraid en Unassigned Devices; lees daar ook bemoedigende berichten over.

Maar er is eerst een kink in de kabel; een andere PC hier (uitvoering: Dell Inspiron Dell Inspiron One 2330) heeft plotseling kuren; valt telkens in BSOD en wat ik zo snel kan vinden lijkt dat op een werkgeheugen probleem. Dus die moet vervangen worden (sowieso al vanwege het Windows 10 verhaal).

Mijn Elitedesk zet ik nu dus eerst even in als tijdelijke inval-PC totdat er een vervanger is gevonden voor de Dell.
(Kan ondertussen de HDD schroeven en SATA-kabel van Aliexpress komen...)

[Piet91]

Even een update.

De Elitedesk is ondertussen weer vrijgekomen en Unraid is geïnstalleerd. Ondertussen is ook grootste deel van de oude data (van de Seagate backup-schijf) op de Unraid server gekopieerd.
Ik had gehoopt dat Unassigned Devices (Plus) de oude Qnap schijven zou kunnen lezen, maar helaas gaat dat niet werken. Hij krijgt 'm niet gemount:

code:

Mount of 'sdc2' failed: 'mount: /mnt/disks/2: unknown filesystem type 'linux_raid_member'. dmesg(1) may have more information after failed mount system call.'

Als ik in Unraid met de muis boven de partities hang ("TO_Exter_nal_USB_3.0-part1", "2", "TO_Exter_nal_USB_3.0-part2" en "TO_Exter_nal_USB_3.0-part3"), dan staat er "Change Disk Mount Point" en dan:

code:

Disk Label:

Changing the Mount Point will also change the disk label on all disks and the pool name on a ZFS disk.

M.a.w. zover ik dat begrijp gaat Unraid dus deze schijven niet inzien.. Ik lees nog wel iets over een command als:

code:

wipefs -a -t linux_raid_member /dev/sdc2

Wat zou kunnen helpen (Unraid zou dan mogelijk de schijf kunnen mounten) en elders lees ik dat dergelijke commands juist niet moet proberen, zeker niet als ik bijvoorbeeld alsnog wil proberen om deze schijven in een Ubuntu PC te steken en zo proberen uit te lezen.

Dan blijven er 2 opties over:
1) Ubuntu VM op de Unraid server, een of beide "Qnap"' schijven aansluiten (dat moet wel deels USB-dock, want Elitedesk kan maar 3 schijven aansluiten en 2 zijn er al aangesloten (parity en array).
2) SSD en disk uit de Elitedesk halen, "Qnap" schijven aansluiten op de Elitedesk, Ubuntu op USB stick en dan data er af proberen te halen.

Anyway; zoals jullie ondertussen wel doorhebben; Linux/Ubuntu is voor mij volstrekt onbekend terrein.
Ik zal ongetwijfeld data kwijt zijn want niet tijdig als backup naar de Seagate is gegaan, maar ik heb het nog nooit kunnen ontdekken of bedenken wat. Ik "mis"' dus eigenlijk nog niets.
Ik denk dat het zelfgemaakte TV-opnames zijn of misschien foto's. Maar goed; geen idee wat dus.

[The_Doman]

Disk(s) scannen/recoveren met de eerder genoemde tools/opties.
Zie ook deze:
DMDE: Data Recovery Software

[Piet91]

The_Doman schreef op vrijdag 7 augustus 2026 @ 10:10:
Disk(s) scannen/recoveren met de eerder genoemde tools/opties.
Zie ook deze:
DMDE: Data Recovery Software

Ik denk dat ik die eens ga proberen. Ik haal de SSD en schijven uit de Elitedesk, monteer een andere lege SSD in Elitedesk en installeer er even Windows 11 op. Dan beide Qnap schijven installeren en dan met dat programma kijken of die wat kan vinden.

EDIT: gedaan. W11 op Elitedesk en beide "Qnap" schijven geinstalleerd. DMDE kan ze zien en lijkt er ook de JBOD configuratie uit te kunnen halen (kan ze zien als 4TB).
Maar ik snap verder weinig van het programma, dus eens goed inlezen.

EDIT #2: Holy crap. Ik probeer nu even DiskInternals Linux Recovery en dat *lijkt* te werken. Ik zie bestanden en als test even wat opgeslagen op de PC. Lijkt goed te gaan.
Ik heb nu al wat opgeslagen wat ik kwijt was. Eens kijken wat ik nog meer kan vinden.

Fingers crossed.

[ Voor 34% gewijzigd door Piet91 op 07-08-2026 16:31 ]

[Piet91]

Nou, ik ben er dus even voor gaan zitten.
Zoals gezegd met DiskInternals Linux Reader (niet Recovery) kon ik door de schijven kijken.
Ik heb al verscheidene mappen en bestanden kunnen veiligstellen.

Aan de hand van de bestanden die ik vanmiddag/vanavond heb gekopieerd; was de laatste backup naar de Seagate rond begin maart 2025 gemaakt en kreeg ik problemen met de NAS op 3 oktober 2025.
(zie: Piet91 in "Het grote QNAP topic - Deel 2").
Dus de bestanden die ik eventueel tussen die data op de Qnap had opgeslagen, zijn dus de bestanden die ik moest proberen terug te krijgen.

Zoals ik in de OP al aangaf; verwachtte ik niet de meest belangrijke bestanden.
Wat ik tot nu toe heb gevonden zijn het een 80-tal CCTV-opnames (aan de hand van de meest recente kon ik de laatste backup(datum) naar de Seagate bepalen), een aantal mapjes met foto's van familie (die ik ook al naar hen had gestuurd, dus in theorie waren we die niet kwijt) en een aantal TV-opnames (gemaakt met een Humax en destijds overgezet naar de Qnap).
Eigenlijk precies de bestanden die ik het verwacht.

Komende dagen nog maar eens rustig af en toe de Elitedesk en Linux Reader aanslingeren en met een frisse blik rondkijken of ik nog meer kan vinden. Heb wel het idee dat Linux Reader niet alles kan vinden of dat er bestanden beschadigd zijn geraakt; zo heb ik 1 TV-opname die beschadigd/corrupt is.
Dus wie weet welke bestanden nog meer ontbreken; en probleem is dat ik ook niet weet wát ik op de NAS heb opgeslagen tussen maart en oktober 2025.

Maar goed; onder de streep heb ik nu wel meer terug dan wanneer ik niets van de Qnap schijven had kunnen halen...

Ondertussen mis ik Unraid natuurlijk wel; was blij eindelijk weer een NAS/server te hebben; maar bij het weer installeren van de ssd en disks; zou deze gewoon weer moeten opstarten/draaien als daarvoor. Fingers crossed...

[The_Doman]

Piet91 schreef op vrijdag 7 augustus 2026 @ 22:31:Heb wel het idee dat Linux Reader niet alles kan vinden of dat er bestanden beschadigd zijn geraakt; zo heb ik 1 TV-opname die beschadigd/corrupt is.
Dus wie weet welke bestanden nog meer ontbreken; en probleem is dat ik ook niet weet wát ik op de NAS heb opgeslagen tussen maart en oktober 2025.

Ik weet niet hoe diep/uitgebreid die Linux Reader zoekt naar verloren bestanden, maar je zal dan toch een volledige disk/device scan moeten doen om mogelijk meer terug te kunnen vinden?

[Piet91]

The_Doman schreef op zaterdag 8 augustus 2026 @ 09:05:
Ik weet niet hoe diep/uitgebreid die Linux Reader zoekt naar verloren bestanden, maar je zal dan toch een volledige disk/device scan moeten doen om mogelijk meer terug te kunnen vinden?

Dat was bij DMDE wel zo inderdaad, maar bij Linux Reader niet. Dat was programma openen, je krijgt aantal drives/partities e.d te zien; opent jouw keuze en je zit er als Windows Verkenner door te bladeren.
Zie de screenshots hier: https://www.diskinternals.com/linux-reader/#guideinpictures

Heel eenvoudig voor een noob is zoals ik.

Overigens; die beschadigde/corrupte Tv-opname kan ook mijn fout zijn; dat deze dat al was toen ik deze op de Qnap opsloeg en dat destijds niet had gezien/gecontroleerd.
(Toeval is; dat deze aflevering komende week weer op TV is dus even de Humax daarvoor instellen)

En wat ik zo zie wat Linux Reader niet kon vinden zijn een 5-tal mappen van TV-series (overigens series die ik toch niet boeiend vind) en die wel op de Seagate stonden.
Misschien is er nog meer wat het niet kan zien/vinden, maar als ik zo tussen de Qnap schijven en de Seagate disk vergelijk; zie ik in hoofdlijnen eigenlijk alles nog staan de Qnap schijven.

Oh, en even wat zijdelings hierover; met dat heen en weer slepen en veilig stellen van bestanden moet je goed opletten waar je alles laat. Wat ooit op de Qnap en Seagate stond, staat nu ook nog delen op 2 externe SSD's, een laptop, mogelijk nog wat op een desktop.
Komt natuurlijk omdat ik tijdenlang niets op de Qnap kon opslaan en opslagruimte op deze andere apparaten beperkt is.
Zie er dus ook naar uit om de hele boel uiteindelijk op de Unraid te zetten en dat ik al deze SSD's, laptop en desktop kan opschonen.

De Unraid heeft 2 schijven (array en parity) dus dan heb ik iets meer zekerheid dan wat ik met de Qnap had in JBOD, maar voor extra backup moet ik nog even bedenken hoe ik dat ga doen.
Want de theoretische capaciteit van 12TB op de Unraid kan ik natuurlijk niet kwijt op een 4TB Seagate, dus ik denk dat ik me maar ga beperken tot de eigen data, foto's en zelfgemaakte TV-opnames e.d.
Films en series dan maar niet.
Een extra 12TB schijf voor backup wordt me nu even te gortig.

[ Voor 62% gewijzigd door Piet91 op 08-08-2026 14:14 ]
