Hulp met een hotelschakelaar

[Sjonnies]

Goedendag,

even de situatie kort uitleggen. Ik heb akoestische panelen gekocht voor op de slaapkamer (zolder).
In het wandpaneel wil ik aan beide kanten van het bed een wandcontactdoos en een dubbele schakelaar in 1 frame plaatsen.
Een dubbele schakelaar voor: 1 x nachtlamp en 1 x voor de plafondlamp welke ik in hotelschakeling wil hebben, en dus niet het nachtlampje.
...
ik heb 2 x Jung 509U Wissel/wisselschakelaars gekocht en natuurlijk 2 wandcontactdozen, maar het gaat even om het aansluiten van de wisselschakelaars.
Er staan, voor mij in iedergeval, geen duidelijke symbolen op de schakelaars welke draden waar komen.

Dus mijn vraag is, wie mij duidelijk kan uitleggen welke draden waar horen.

Alvast heel erg bedankt.

Hieronder de schakelaar waar ik het over heb:






Meer technische installatie wordt het niet => schopje naar DEI

[ Voor 1% gewijzigd door Septillion op 17-09-2025 19:27 ]

[orf]

Op de achterkant van je schakelaar zie je 2x de L staan. Dat komt overeen met de afbeelding hierboven met de schakeling.

[Sjonnies]

Hallo Orf,
Bedankt voor je reactie.
dat begrijp ik maar als je naar de achterkant kijkt van mijn schakelaar (zie foto) welk symbool moet ik dan hebben?
en ik wil 2 lampen aansluiten, maar 1 daarvan in hotelschakeling.

[FredvZ]

Als ik de symbooltjes goed begrijp, kom ik hier op uit:
(eventueel aarde zelf nog toevoegen als de lampen dat nodig hebben)

[BCC]

Je moet het zo zien voor je hotelschakeling: 1 schaklaar krijgt stroom (bruin/L), dan gaan er twee naar de volgende schakelaar (2x zwart), dan schakel je van daaruit de lamp (L/zwart), daarna gaat de lamp terug naar de nul (blauw).

Het is wat onlogisch omdat aan de ene kant de L aan de bruin moet en aan de andere kant aan de lamp.

@FredvZ Heeft volgens mij gelijk, maar wat een stupide stickers staan er op dat schakelmateriaal!

[ Voor 15% gewijzigd door BCC op 17-09-2025 18:55 ]

[Sjonnies]

FredvZ schreef op woensdag 17 september 2025 @ 18:43:
Als ik de symbooltjes goed begrijp, kom ik hier op uit:
(eventueel aarde zelf nog toevoegen als de lampen dat nodig hebben)

[Afbeelding]

Hoi Fred, bedankt voor je reactie, dat ziet er goed uit.
Ik merk aan je reactie, dat jij het ook niet zeker weet, maar ik ga dit proberen.

Mocht er nog iemand hier een op of aanmerking over hebben, dan hoor ik dat graag.

[Sjonnies]

BCC schreef op woensdag 17 september 2025 @ 18:51:
Je moet het zo zien voor je hotelschakeling: 1 schaklaar krijgt stroom (bruin/L), dan gaan er twee naar de volgende schakelaar (2x zwart), dan schakel je van daaruit de lamp (L/zwart), daarna gaat de lamp terug naar de nul (blauw).

Het is wat onlogisch omdat aan de ene kant de L aan de bruin moet en aan de andere kant aan de lamp.

@FredvZ Je hebt gelijk, wat een stupide stickers op dat schakelmateriaal!

top, dank je, ik ga ff wat proberen adhv Fred zijn tekening.
Ik vind een tekening altijd wel het duidelijkste werken ;-)

[Septillion]

Het is correct, de solide en outline pijl geven de twee delen aan. Die met L is de common.

Maar wil je de plafondlamp niet vanaf de deur kunnen schakelen dan?

[Sjonnies]

Septillion schreef op woensdag 17 september 2025 @ 19:29:
Het is correct, de solide en outline pijl geven de twee delen aan. Die met L is de common.

Maar wil je de plafondlamp niet vanaf de deur kunnen schakelen dan?

Plafondlamp was even een benaming die ik heb genoemd ipv LED strip die in het wanbdpaneel komt ;-)

Maar ik heb even een klein test setje in elkaar gemaakt en het werkt perfect.

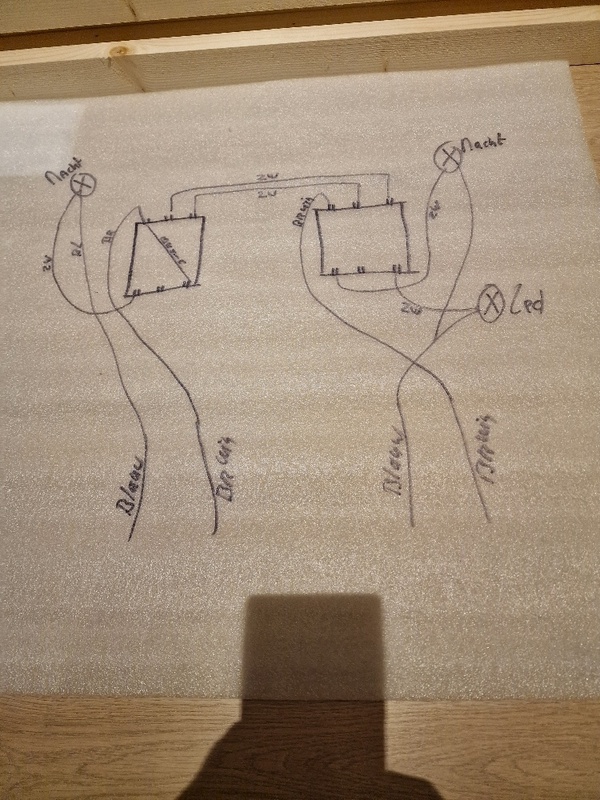

Daarna voor mij zelf nog even duidelijk op "papier" gezet.

Maar ik vind de bevestiging van de kabels in de schakelaar een bagger systeem met schroefjes, die als je ze niet goed vastzet, de kabels loslaten.

Bedankt allemaal, weer supersnel geholpen.

in dit geval even oud rood draad gebruikt.....
