Aansluiten Homewizard 1 fase KWh meter tussen zonnepanelen

[Martijn-V4]

Ik wil graag een slimme KWh meter (1 fase) van Homewizard in mijn meterkast monteren om zo in de homewizard app de opbrengst van mijn zonnepanelen te kunnen meten. Ik kan alleen geen soep koken van de handleiding voor het aansluiten van die KWh meter.

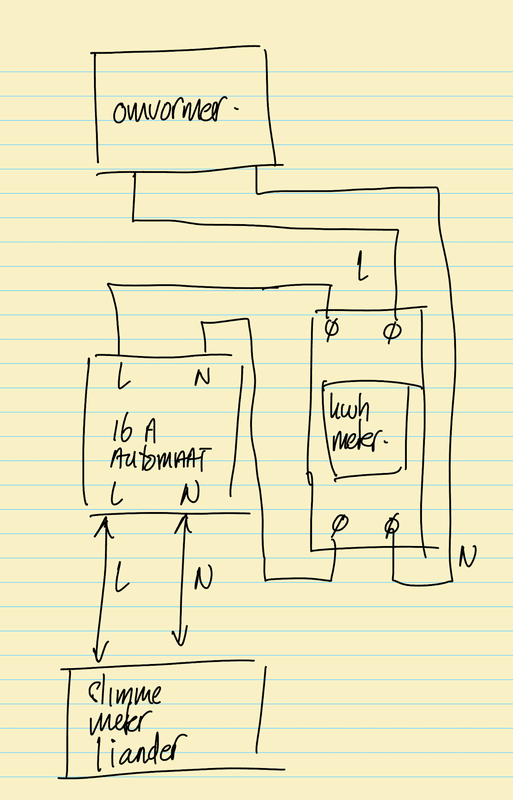

Tussen de slimme meter van Liander en de uitgang van de omvormer (op zolder) zit in de meter kast een 16A automaat.

Aan de linkerkant van de KWh meter moet ik de "stroom voorziening" aansluiten, is dit de uitgaande kant van de aardlek waar de de fase en nul uit de slimme meter van Liander zijn aangesloten? In dat geval moet ik dan de uitgang van de omvormer automagisch aansluiten op de rechterkant ,"aansluiten te meten bron", van de KWh meter?



De omvormer is een Goodwe 2000XS met daar achter een Eleena zonnemeter, de installatie is van de woningbouw vereniging.

[Septillion]

Ja, lijkt me correct. Je plaatje is eigenlijk hetzelfde als in de documentatie.

Ze hebben het ook expliciet over PV dus schijnbaar kan deze meter negatief meten.

[Martijn-V4]

Septillion schreef op woensdag 17 september 2025 @ 10:44:
Ja, lijkt me correct. Je plaatje is eigenlijk hetzelfde als in de documentatie.

Ze hebben het ook expliciet over PV dus schijnbaar kan deze meter negatief meten.

Dan ga ik dit morgen eens proberen met wat meer zon. Ik heb moeite met de bron en voorziening concepten in relatie tot zonnepanelen die op het net zijn aangesloten.

[Septillion]

Ja, als ze niet expliciet ook PV genoemd hadden dan had ik ook de PV en net verwisseld. Maar gezien ze dat echt zo melden verwacht ik dat HW dus echt negatief verwacht voor opwek.

[Martijn-V4]

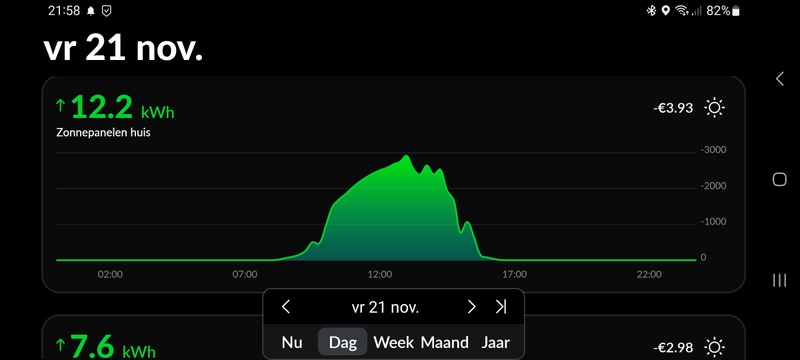

Werkt inderdaad prima , bron is inderdaad de panelen de voeding is het lichtnet. De KWh meter van Homewizard heeft fors last van coilwhine, gelukkig hangt dat ding in de meter kast.
